泰克2230服务手册ROM映像

昕宇 · 发表于 2024-12-9 08:42:48

Tektronix 2230是一款便携式 100 MHz、双通道组合模拟/数字存储示波器，于 1986 年推出。它于 1990 年被2232取代。姐妹型号包括2220和2221。

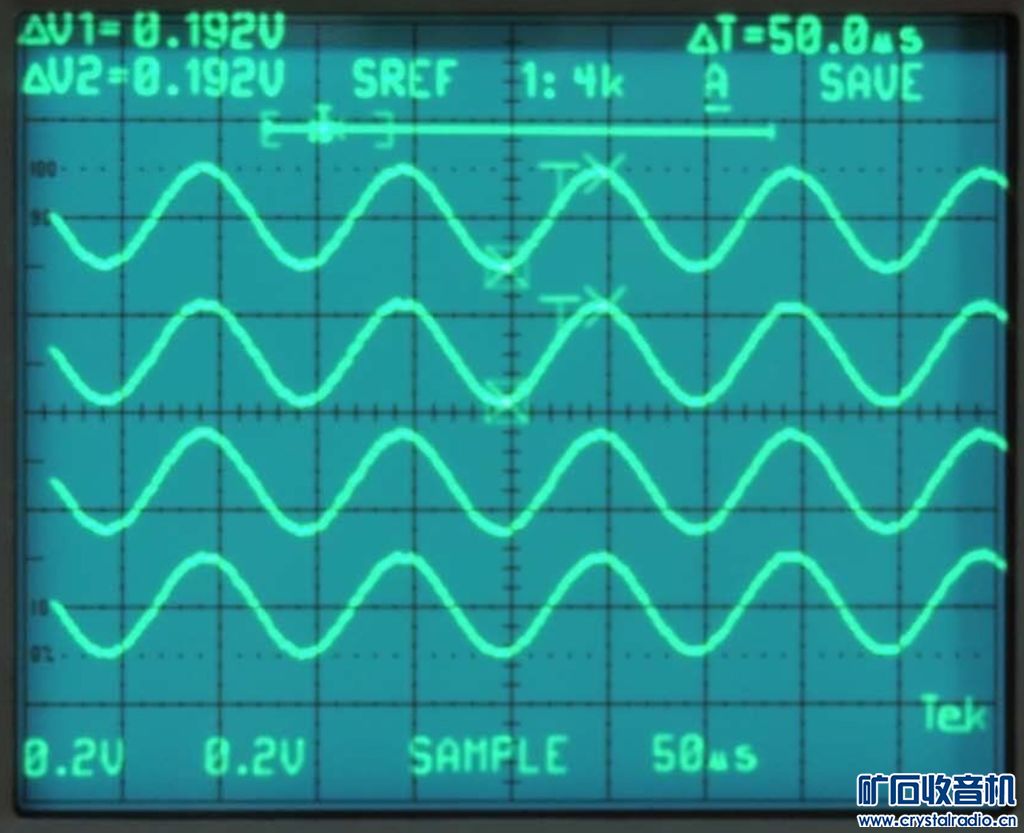

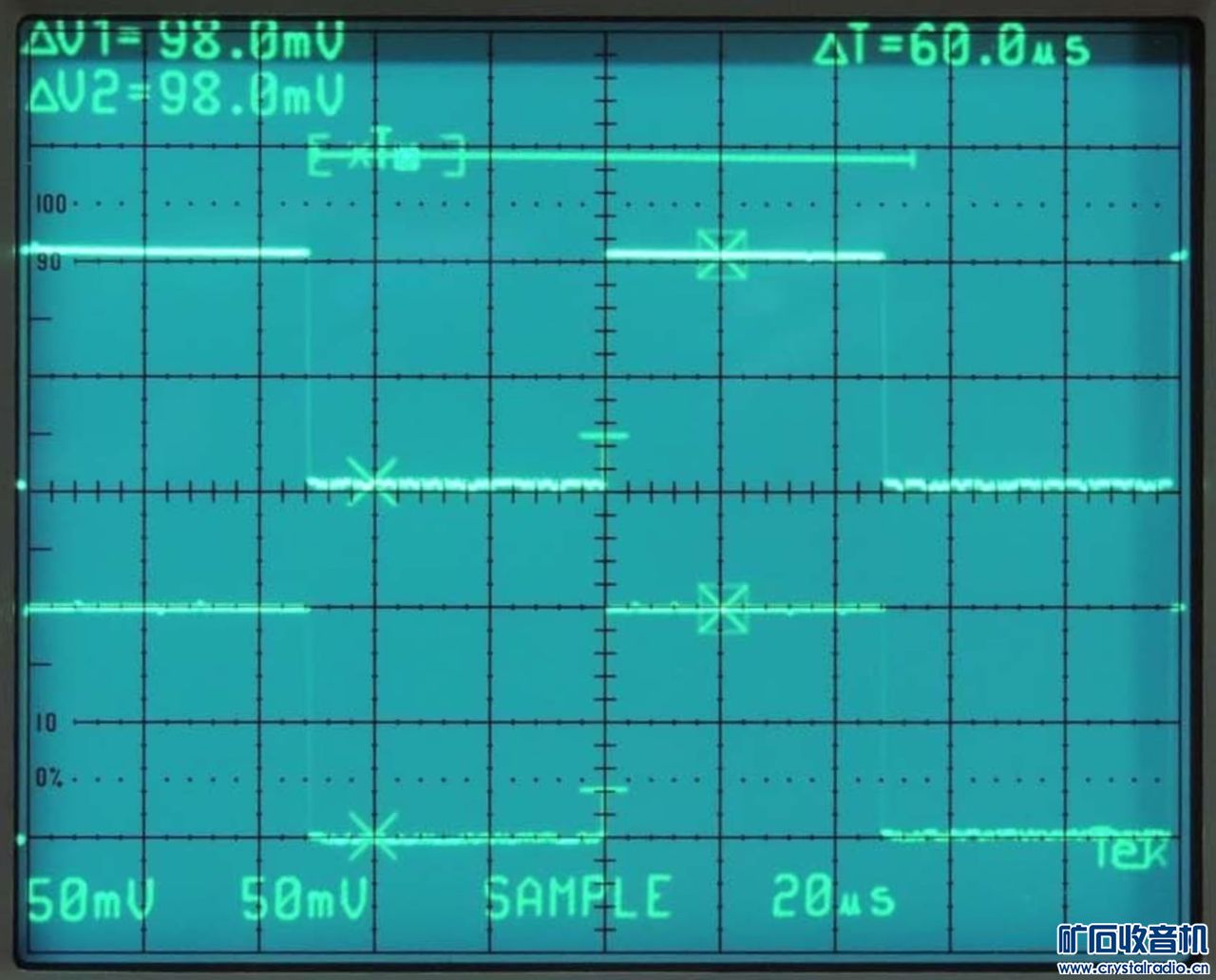

它有模拟模式和数字模式。在数字存储模式下，最多可将三个波形集（CH 1 和/或 CH 2）存储在保存参考中。记忆并在以后调用显示。

2230 具有许多前面板控件的字母数字 CRT 读数。右侧的 DB-9 辅助连接器提供外部时钟输入以及模拟 XY 绘图仪输出，以制作显示的永久副本。可以通过“Mem select”菜单访问此功能。

某些固件版本具有带有 Tektronix 徽标和向导图像的诊断菜单。

光标旋钮很容易出现故障。它变得紧张并且无法正确滚动。

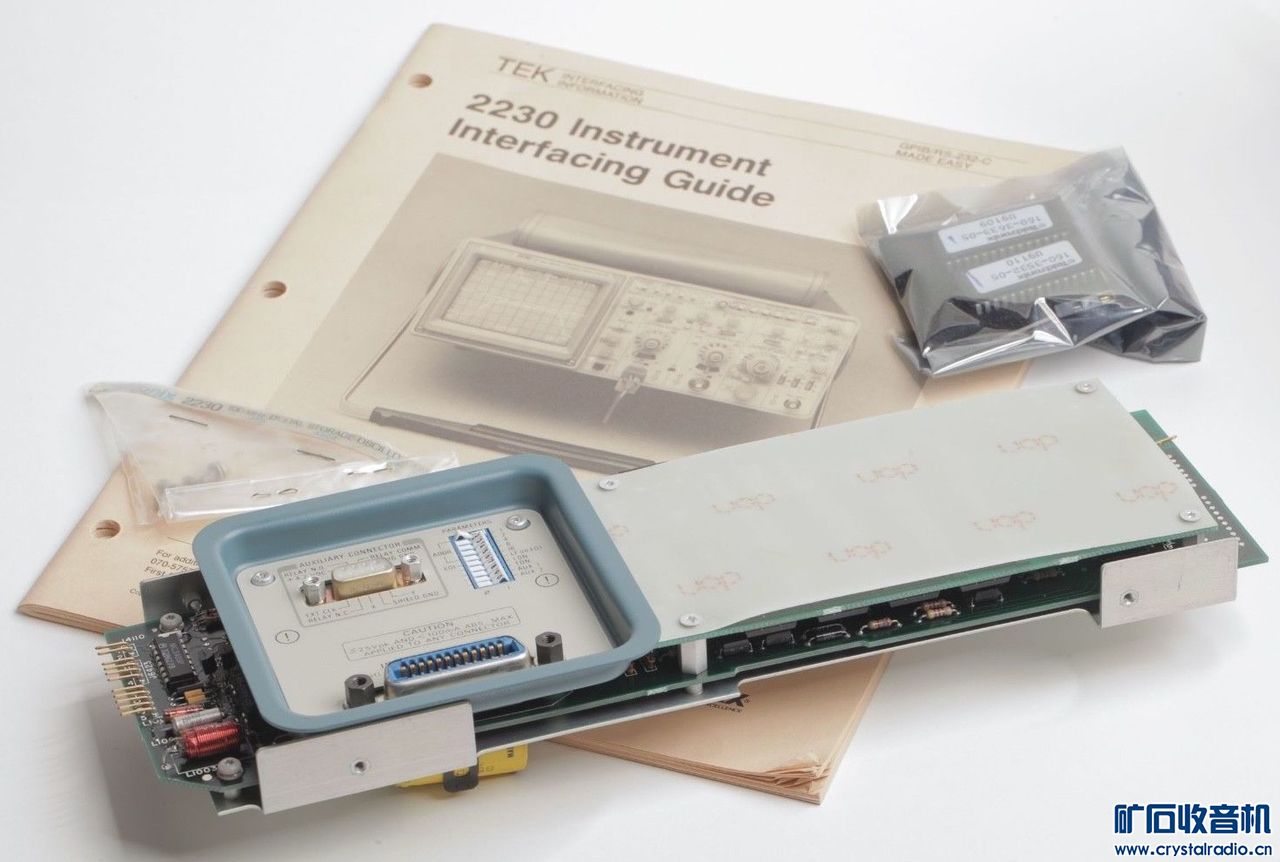

选件包括RS-232和GPIB接口板，其中包括 32K（26K 可用）电池支持的内存子板（2220 和 2221 的相同选件不包括内存）。

推荐的推车是K212。

主要规格
带宽 100 MHz（模拟）
采样率 20毫秒/秒
记录长度 1K或4K样本（单通道），可选26K
偏转 2 mV/格至 5 V/格，1−2−5
解决 8位
输入阻抗 1兆欧//20pF
最大安全输入电压 400 V（直流 + 峰值交流）或 800 V p-p交流
共模抑制比 10 MHz 时至少为 10:1
时基A 50 ns/Div 至 0.5 s/Div，1-2-5，x10 放大镜，即低至 5 ns/Div。在“存储”模式下，可提供高达 5 s/Div 的较低扫描速度
时基B 50 ns/Div 至 5 s/Div，1-2-5，x10 放大器，即低至 5 ns/Div
Z轴输入（强度）； DC 至 20 MHz，最大安全输入 30 V（DC + 峰值 AC）输入电阻约 10 kΩ
显像管 154-0861-00 ;显示面积：8×10cm²
方面带脚和手柄：137 x 361 x 511 mm³
特征
XY操作
预/后触发
平均
双时基
光标和读数
选项
选项 10 – GPIB和内存（板 670-8900-00）； 156-2012-00 2k×8内存；160-2998-xx 64k×8 EPROM (27128)
选项 12 – RS-232 接口和存储器（板 670-8899-00）

内部结构
2230 由Intel 8088微处理器控制，固件位于一对 27512 EPROM 和六个 TMS4426 16K×4 DRAM 中。 A/D 转换器是Sony CX20052A（8 位、20 MHz、ECL 输出）。一对 MCM2016H 2K×8、70 ns RAM 作为采集存储器。
