泰克2225示波器服务手册

昕宇

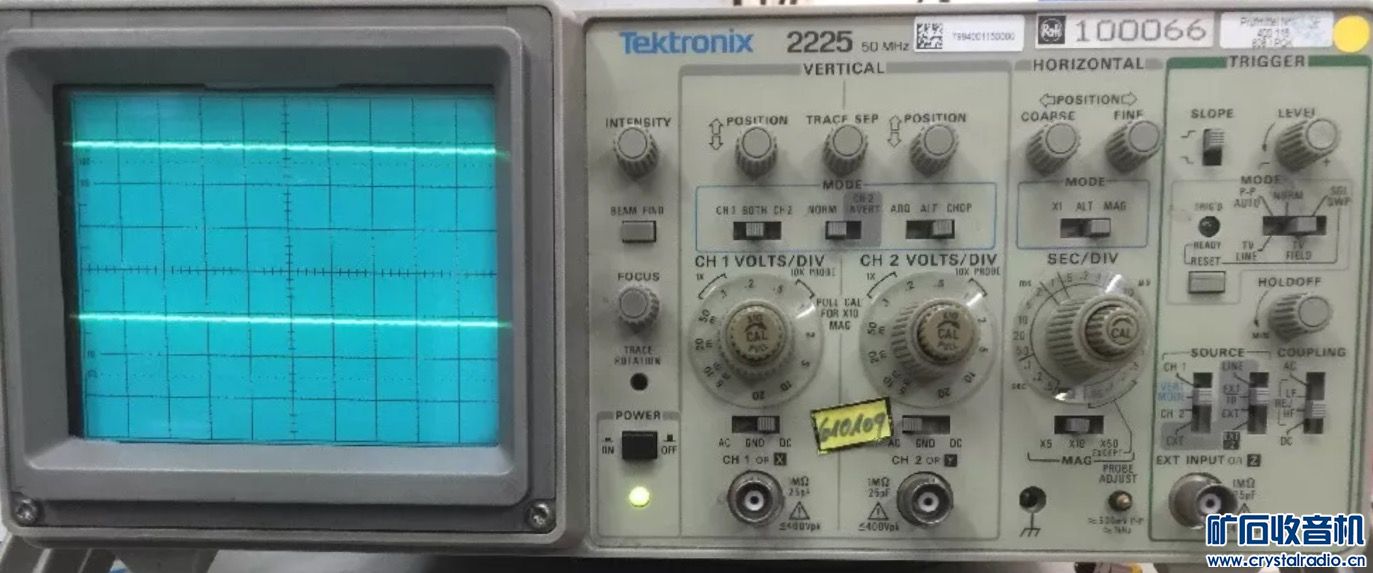

Tektronix 2225是一款 50 MHz 双通道模拟示波器。

它有一个带有 ×5/×10/×50 放大器的单一时基，允许在屏幕上同时显示正常和放大的迹线，但没有延迟功能，只有 X 位置控制。

Y 输入具有 ×10 放大器，可将带宽降低至 5 MHz，但将灵敏度提高至 0.5 mV/Div。

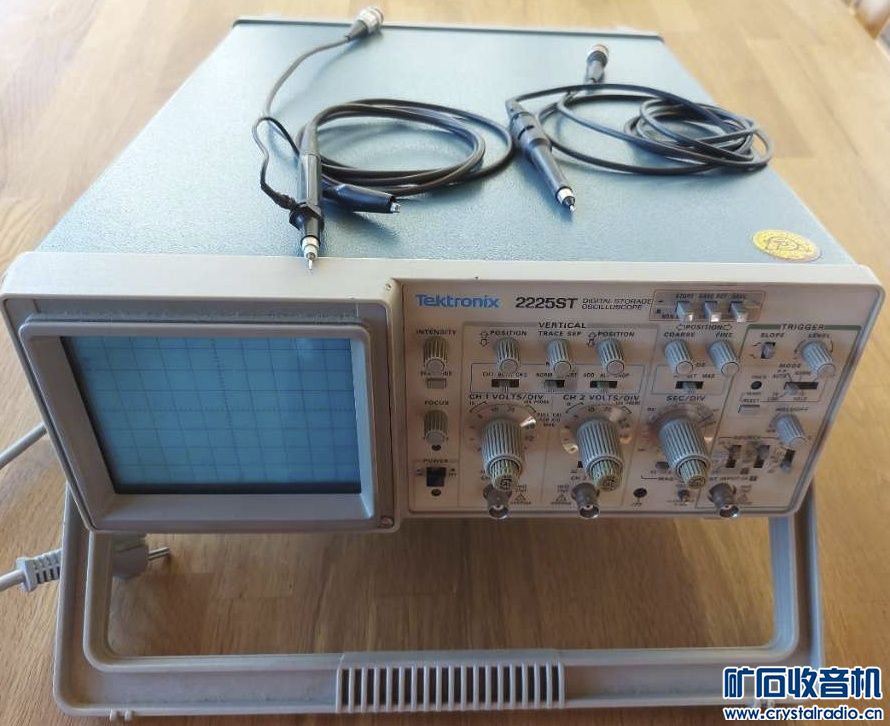

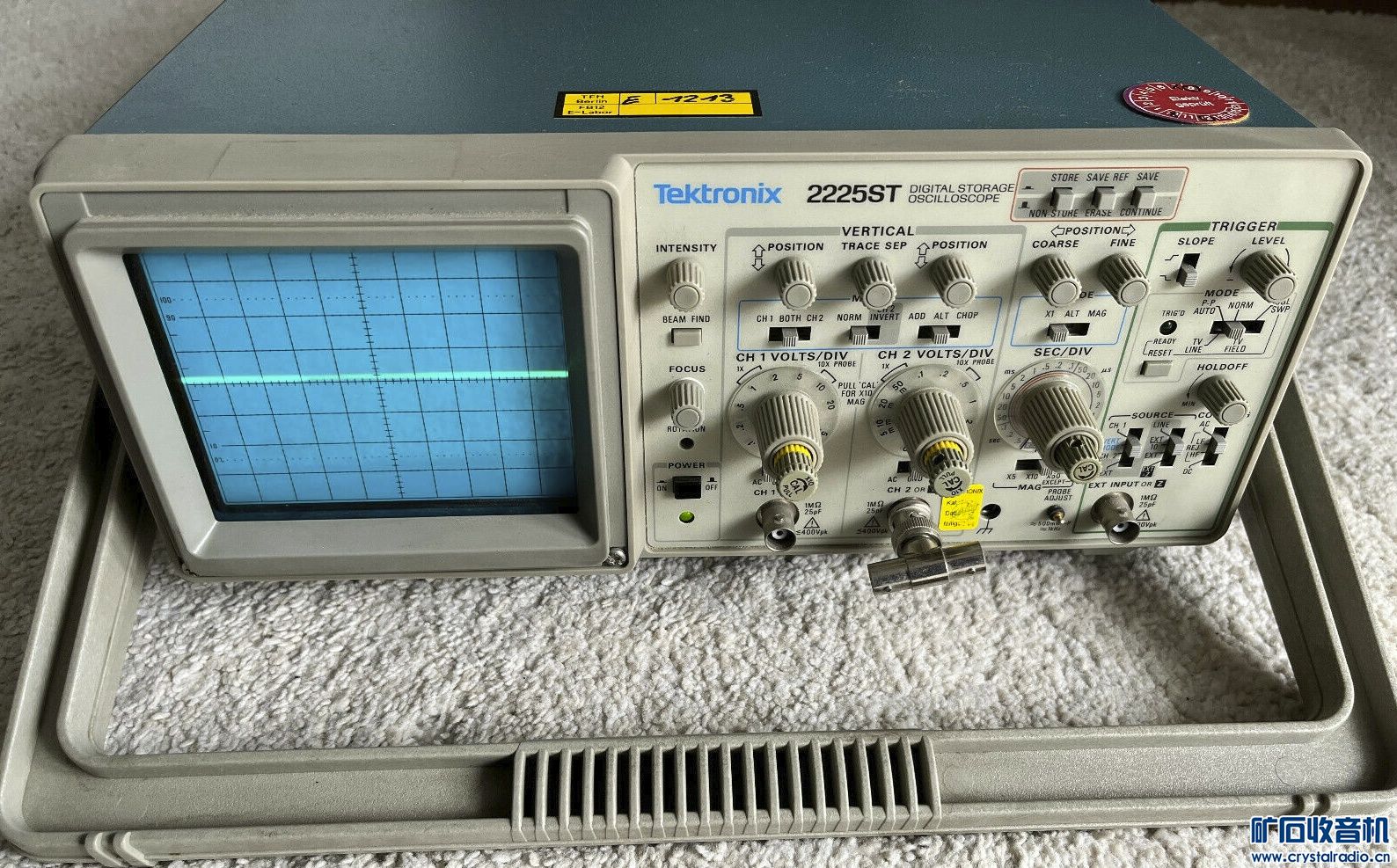

有一个2225ST型号增加了数字存储。 需要更多信息

配备选件 07（内部直流逆变器）的 2205 可由1104A电池供电 ≥3 小时。

2225 在内部被称为 Euroscope。它最初在英国霍兹登开发，然后在 Tek 的海伦芬工厂生产。

主要规格
上升时间        ≤7 ns（≤70 ns，×10 垂直放大倍数）
带宽        ≥50 MHz（≥5 MHz，垂直放大倍数×10）
偏转        5 mV/Div 至 5 V/Div，1–2–5； 500 μV/Div，×10 垂直放大倍数；变量≥2.5:1
输入阻抗        1兆欧//25±2pF
最大安全输入        400 V（直流 + 峰值交流）或 800 V p-p交流至 ≤10 kHz
触发灵敏度        0.3 Div 或 40 mV @ 5 MHz，1 Div 或 200 mV @ 5 MHz
扫        0.5 秒/格至 50 纳秒/格，1−2−5； ×10 弹力。低至 5 ns/Div；变量≥2.5：1
Z输入        5 V 引起明显的调制（正值降低强度），DC 至 5 MHz；最大限度。 400 V（直流 + 峰值交流）或 800 V p-p交流至 ≤10 kHz
显像管        154-0907-00管，80 × 100 mm² 显示屏，P31 荧光粉，12.6 kV 加速
力量        95–128 或 185–250 伏交流电，48–440 赫兹，≤70 瓦 (80 伏安)
特征
XY 模式（从 DC 到 150 kHz ± 3°）
校准器（0.5 V ±5%，1 MΩ 负载；1 kHz ±20%）
选项        （选定）
1R – 机架安装套件
02 - 前盖和袋子
07 – 内部直流逆变器（用于 11.8–30 V直流电源）
30 – 选项 07 + 1104电池
18 – P6122探头代替标准P6103
价格
1990 年目录：1,095 美元（按 2021 年美元计算为 2,280 美元）
《无线世界》，1991 年 5 月：2225，400 英镑； 2225ST，550 英镑



内部结构

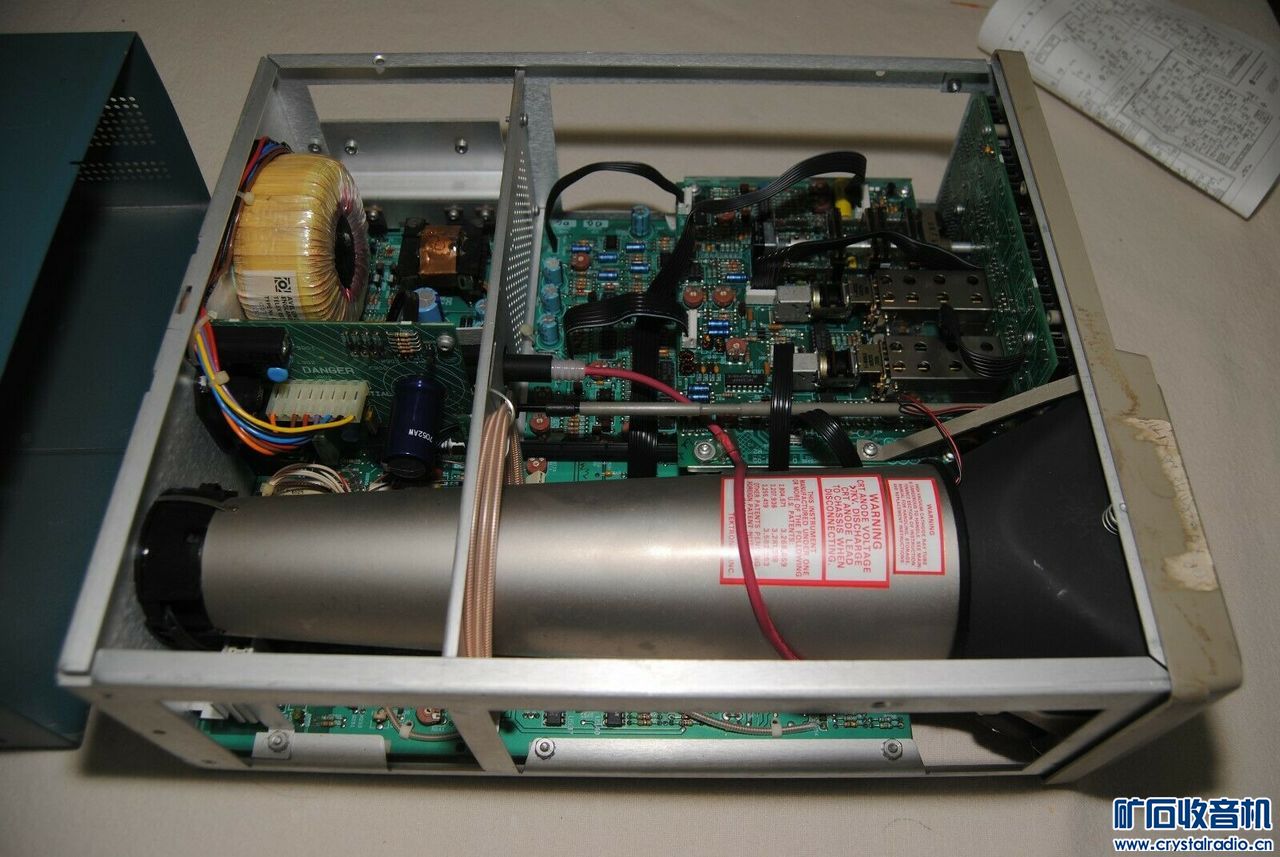

2225 电源使用120-1630-00工频环形变压器产生 60 V 直流电源，后接两个TL494驱动的开关稳压器。

该示波器使用 CA3102、CA3046和 CA3054 等晶体管阵列 IC，但没有 Tek 定制 IC。
