泰克2221示波器服务手册

昕宇 · 发表于 2024-12-7 09:00:08

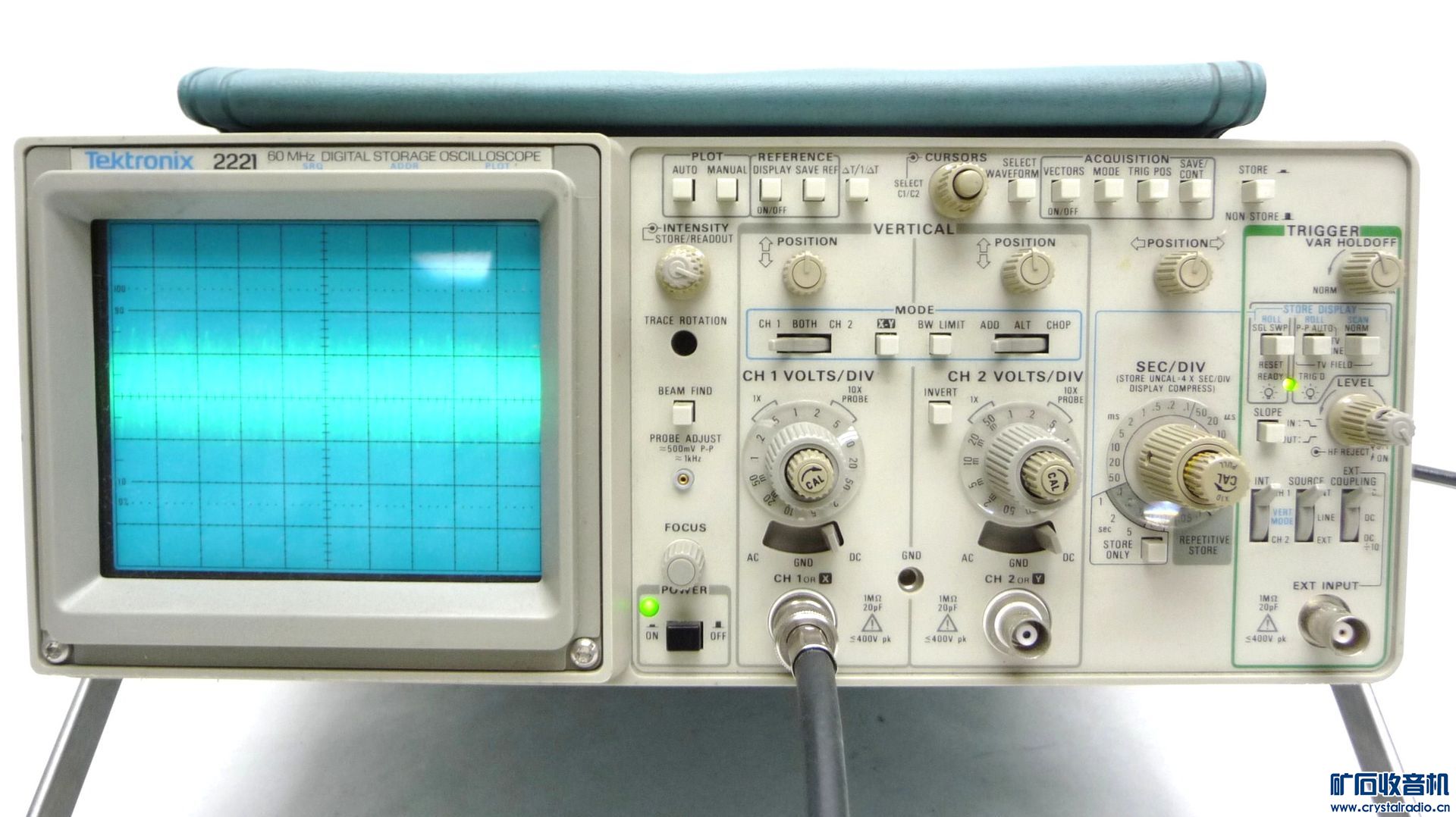

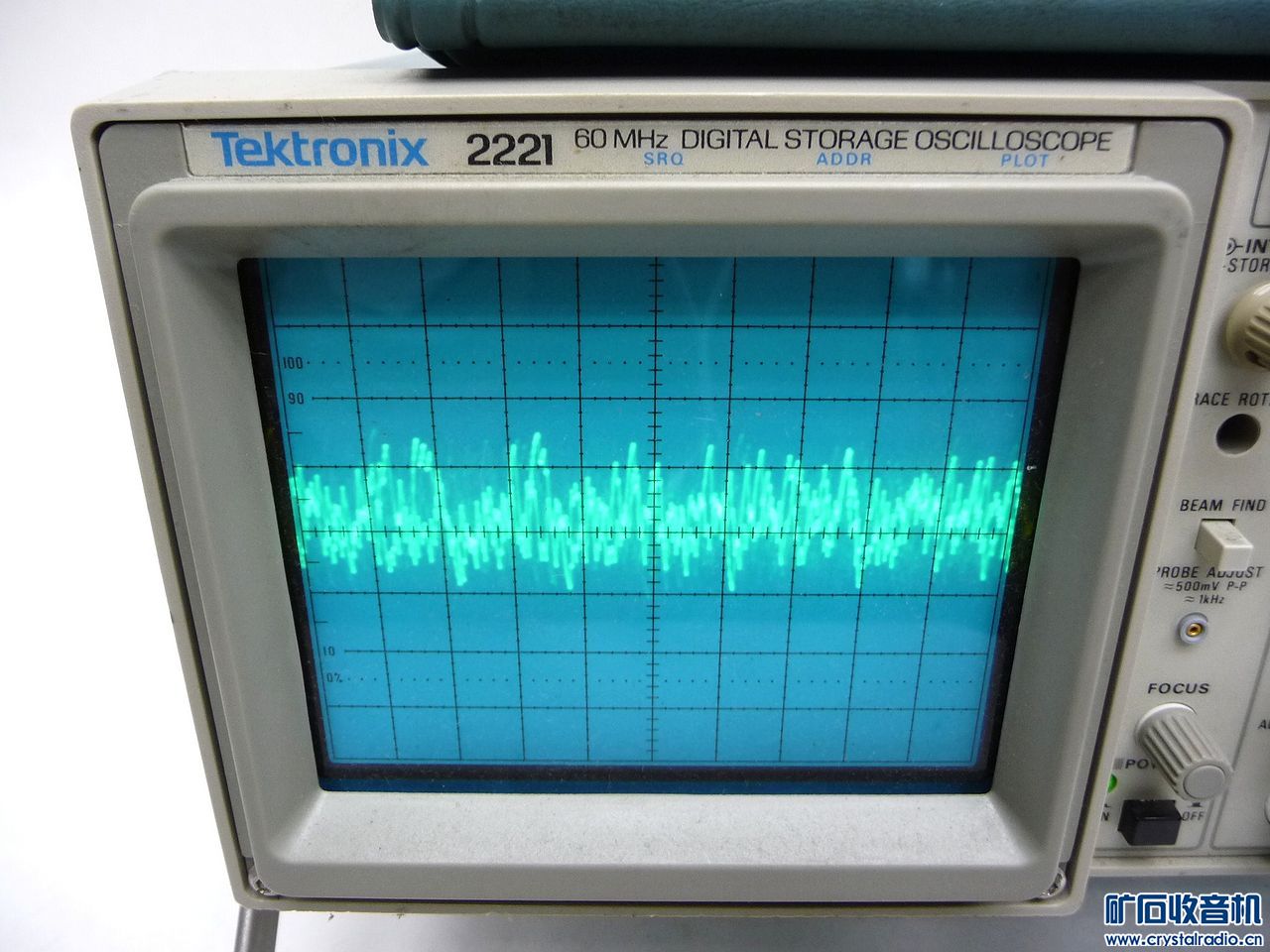

Tektronix 2221是一款便携式、60 MHz、20 MS/s 组合模拟/数字存储示波器，是2220和2230的姐妹型号。它于 1988 年推出。更新后的型号2221A (1991) 将带宽增加到 100 MHz 和 100 MS/s。

推荐的推车是K212。

主要规格
模拟带宽 60 MHz（2 mV/Div 范围内为 50 MHz），10 MHz 限位可切换
上升时间（模拟模式） 5.8 ns（2 mV/Div 范围内为 7 ns）
采样率单通道 20 MS/s，ALT 或 CHOP 10 MS/s
内存深度单通道 4 K 采样，ALT 或 CHOP 中每通道 2 K 解决 8位
偏转 2 mV/格至 5 V/格，1-2-5
故障捕获    > 100 纳秒
显像管 8 x 10 cm，P31 荧光粉，14 kV 加速
输出模拟 X/Y 绘图仪输出，500 mV/Div，笔升降继电器触点
功耗 90-250 V，85 W，风扇冷却
重量 8.2 千克（18 磅）
特征
参考波形存储器
光标和读数
  信号平均
  电视行场触发
  可变释抑
选项
  选项 10 – GPIB（板 671-0304-00）

内部结构

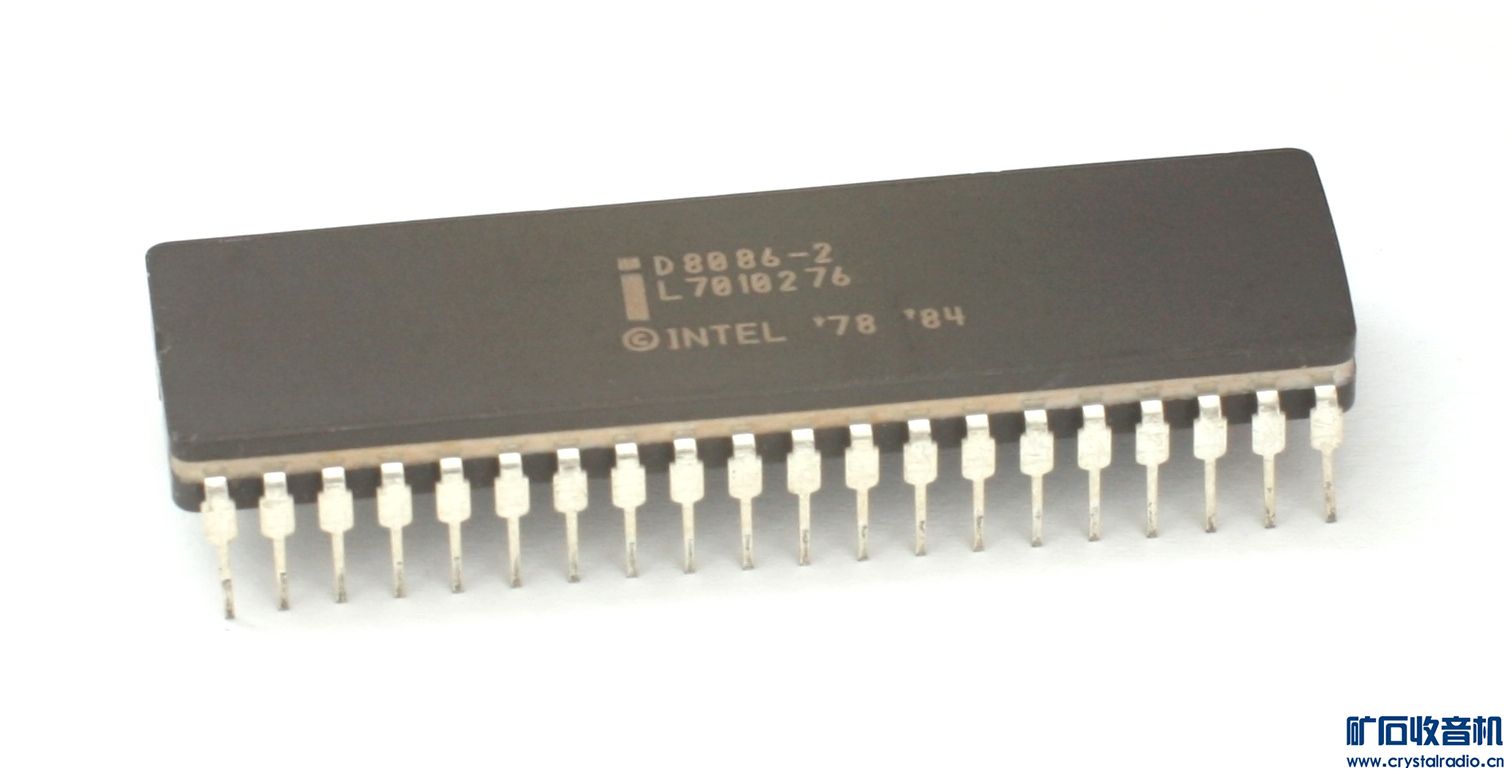

2221 由Intel 8088微处理器控制，固件位于一对 27512 EPROM 和六个 TMS4426 16K×4 DRAM 中。 A/D 转换器是Sony CX20052A（8 位、20 MHz、ECL 输出）。一对 MCM2016H 2K×8、70 ns RAM 作为采集存储器。

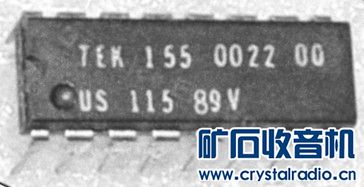

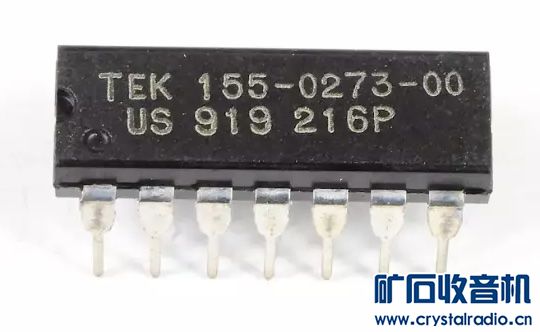

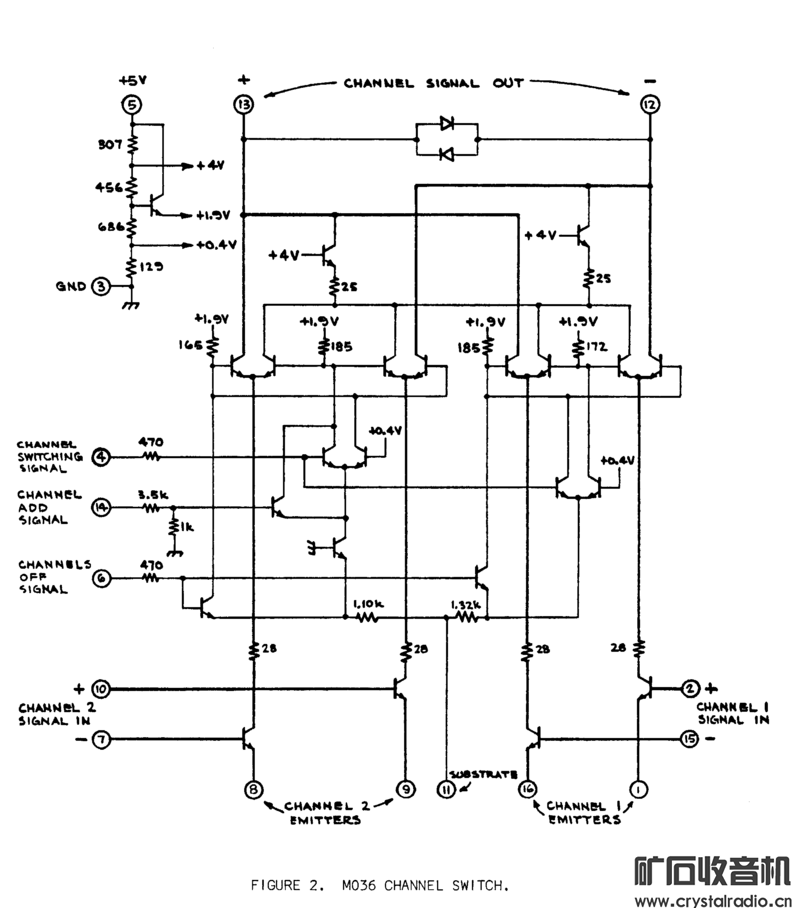

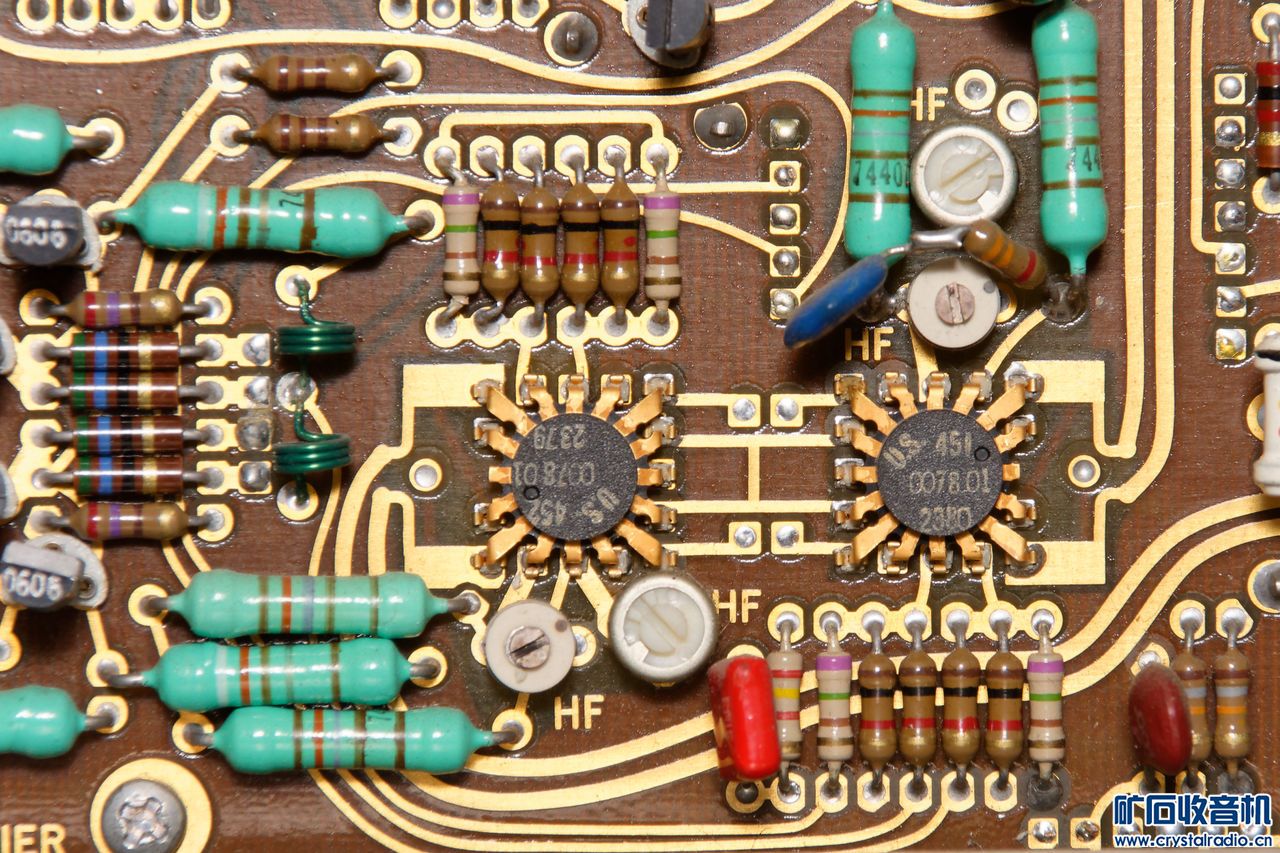

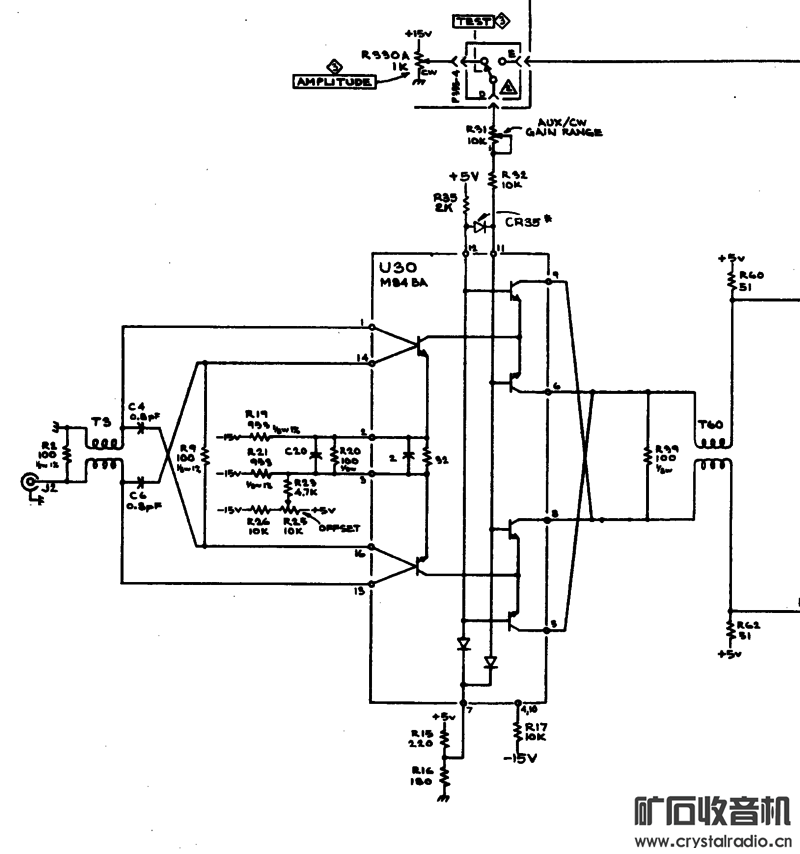

使用的定制 Tek 芯片包括155-0274-00（A1U130、A1U180）、155-0273-00（A2U30、A2U80）和155-0022-00（A10U2101）。还有一个半定制部件（A10U9208 显示控制器，156-2452-00）。
