泰克 2216示波器用户手册

昕宇

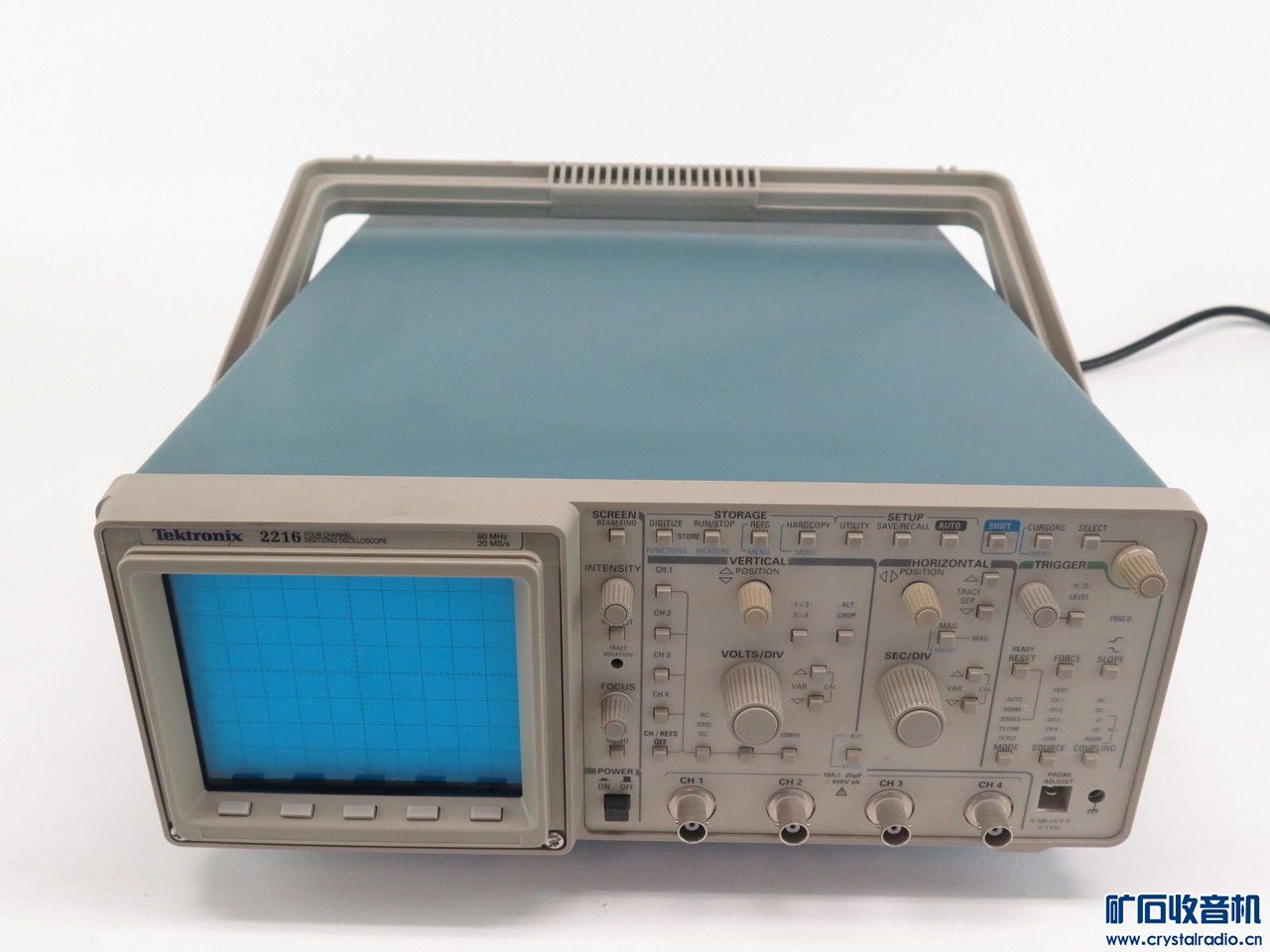

Tektronix 2216是一款 4 通道、60 MHz、20 MS/s 数字存储示波器，每个通道的记录长度为 16K。 2212是一样的，有 2 个输入通道 。

2216 有两种模式：模拟模式和数字模式。在模拟模式下，从 BNC 输入连接器到 CRT 的静电偏转板，垂直信号路径都是模拟的。

主要规格
带宽         60 MHz（模拟）
采样率        最大 20 MS/s
偏转         1 mV/格至 10 V/格
Resolution         8位
记忆         每通道 16K 样本（选项 1M：128K），可存储 16 个波形
特征         屏幕读数和光标
X-Y store and non-store operation
将前面板设置存储在非易失性存储器中
选项
10：GPIB接口
12：RS-232接口
1M：内存扩展至每通道 128k 样本

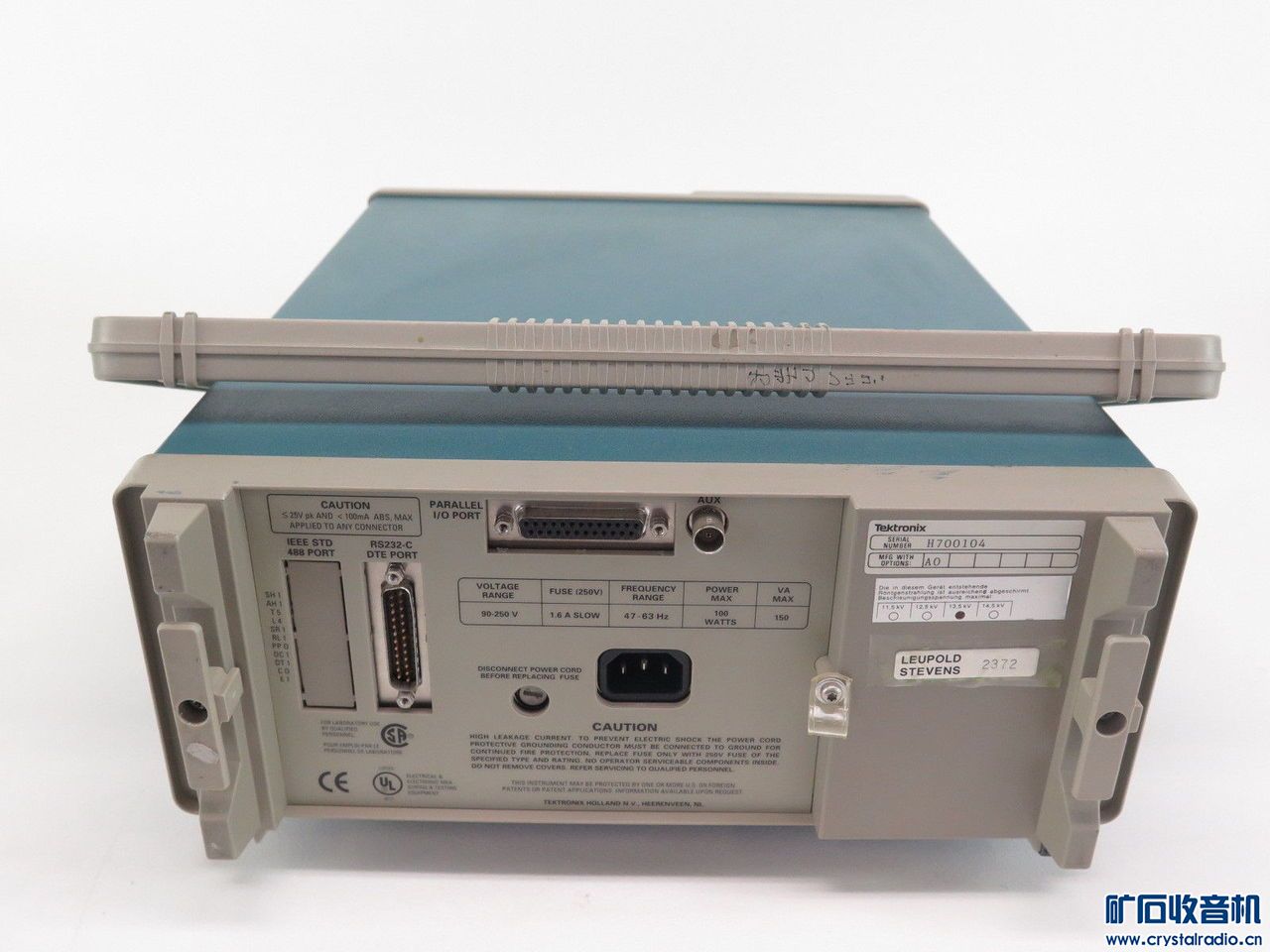

接口        并行打印机端口（DB25）、RS232C（可选）、GPIB（可选）
