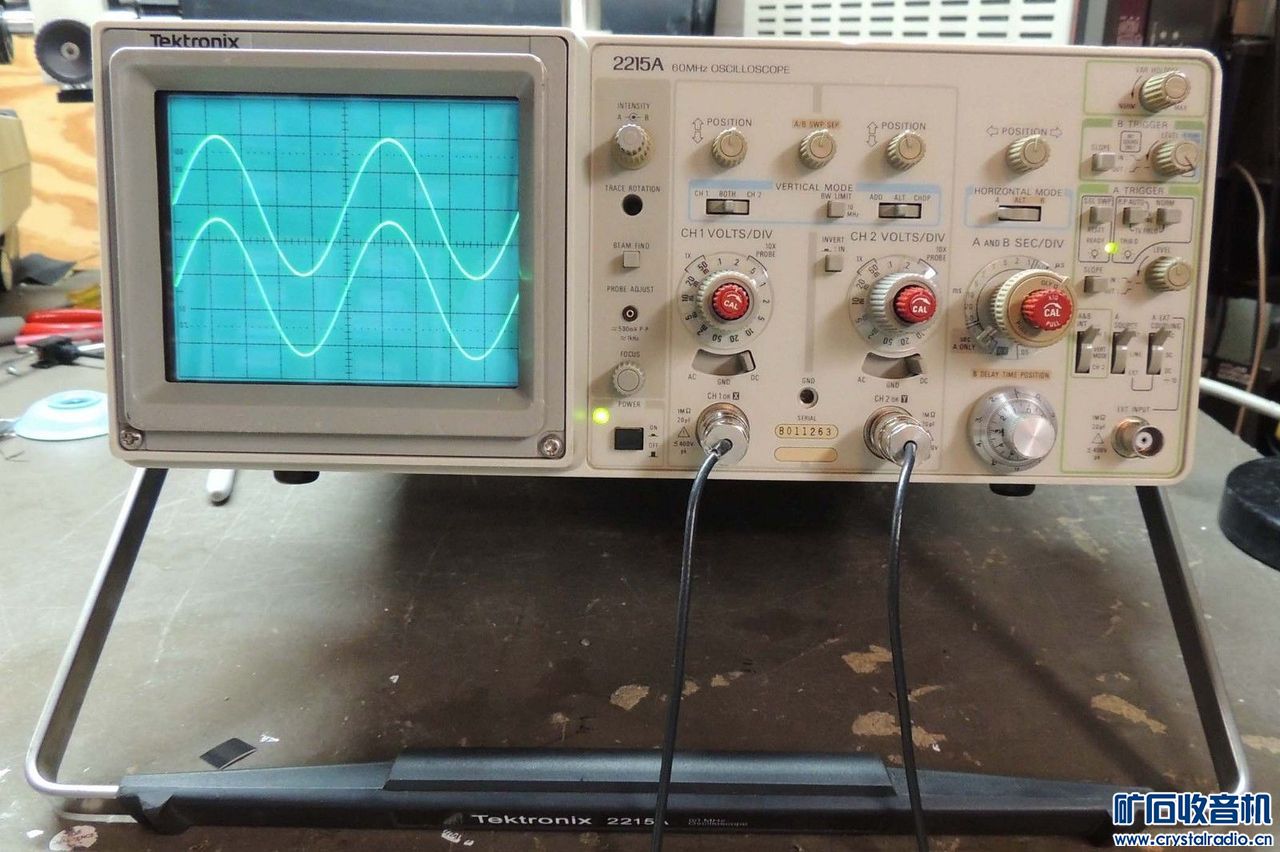

Tektronix 2215是一款便携式双迹 60 MHz 示波器，属于2000 系列低成本模拟示波器。

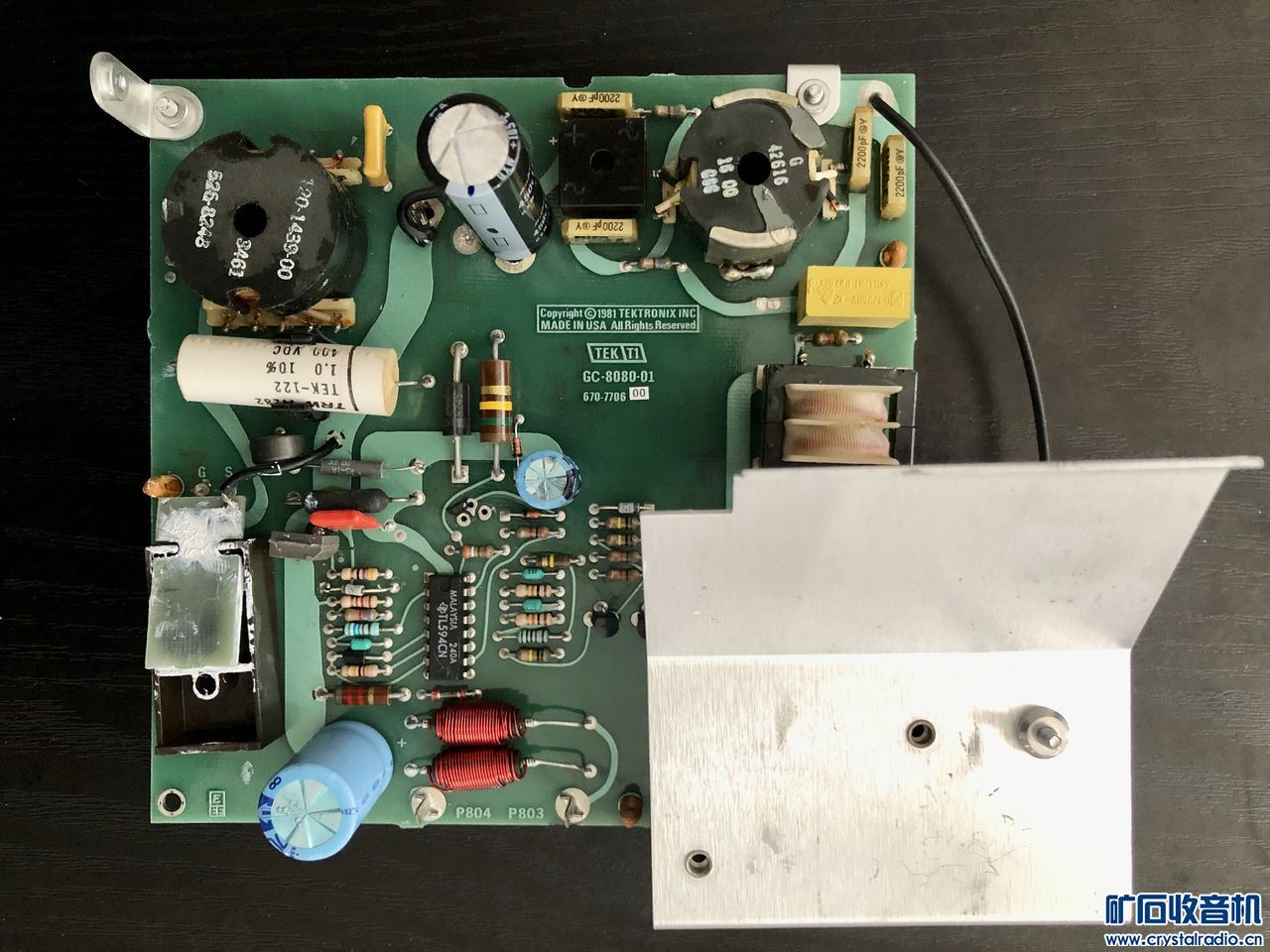

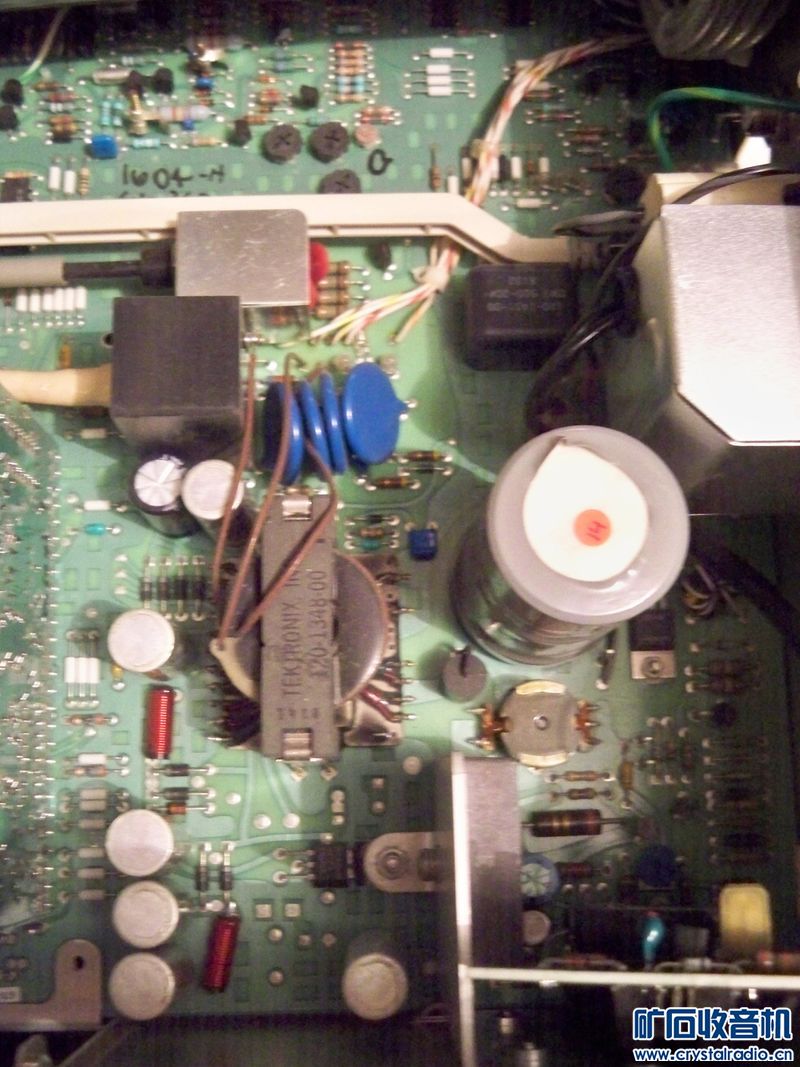

2215 有两个版本，主要区别在于电源。因此有两本维修手册。

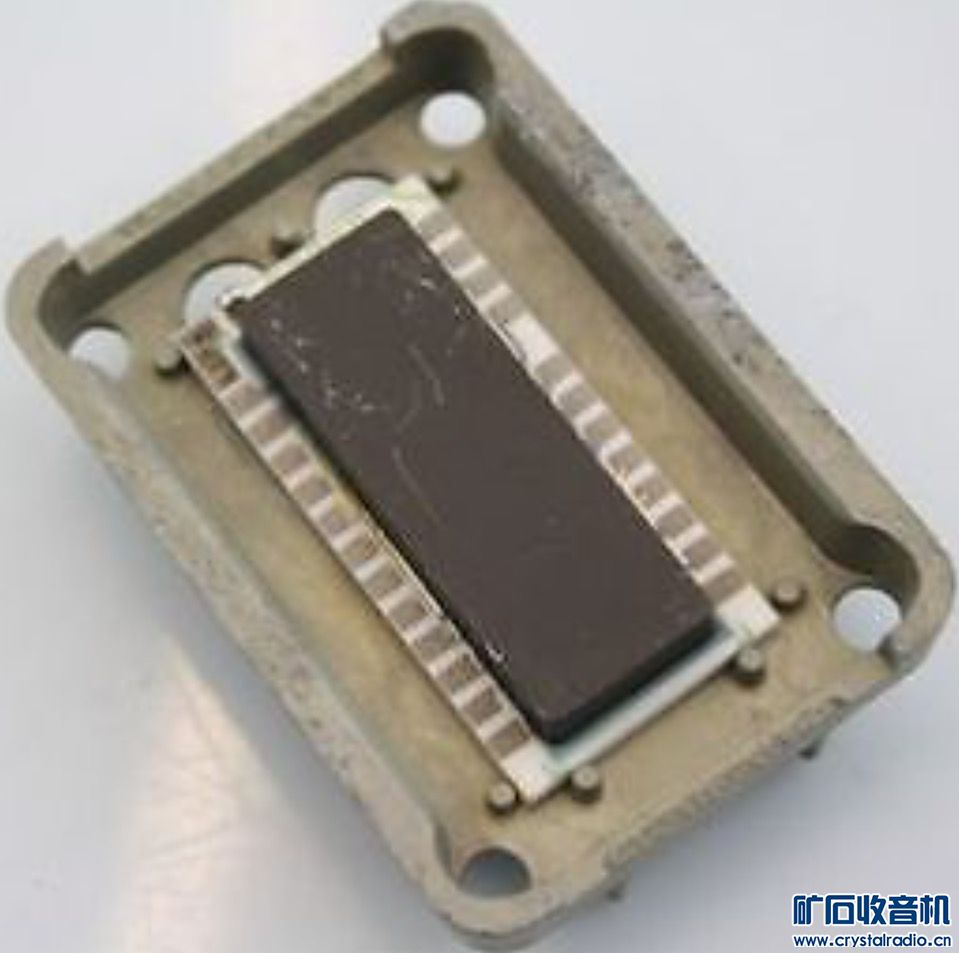

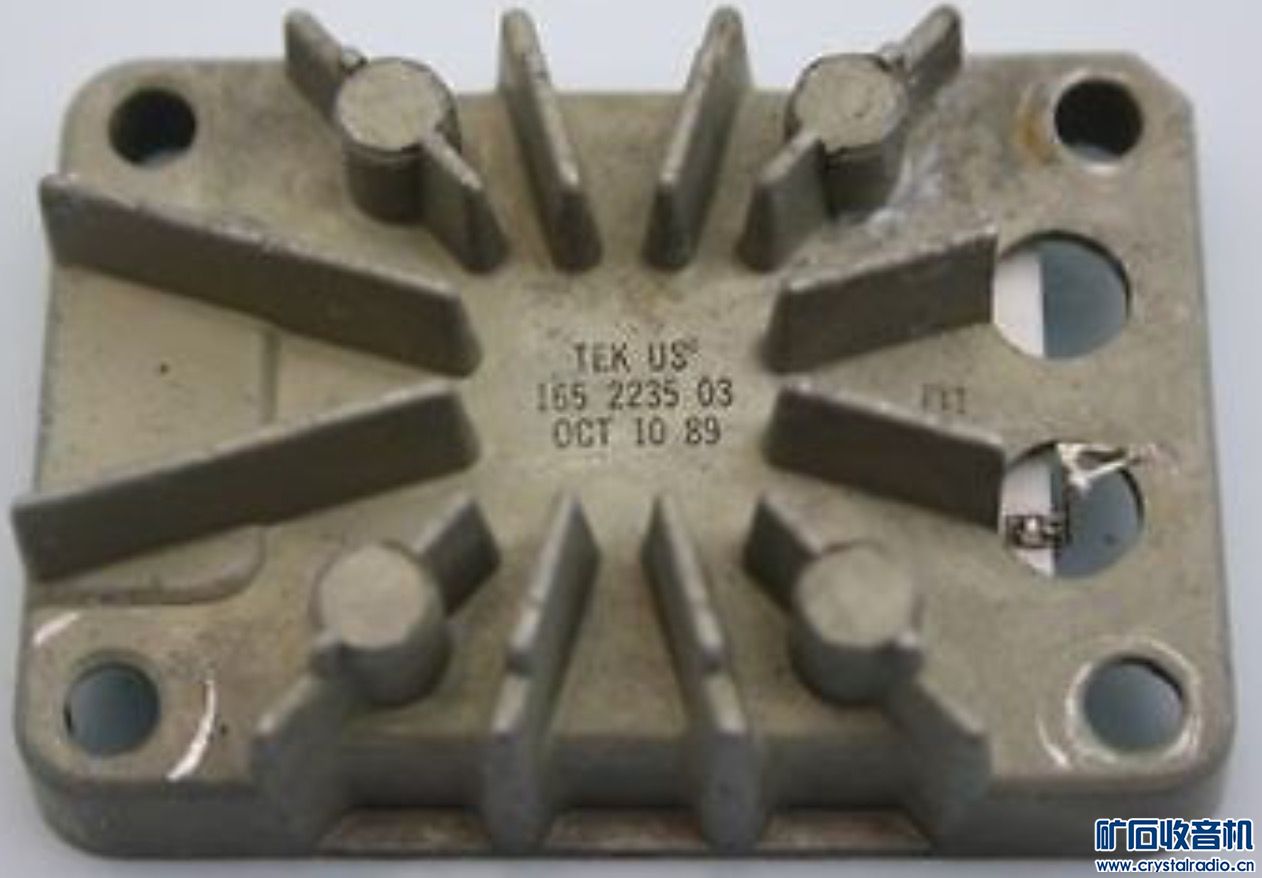

还有一个 2215A（与 2215 规格相同，但改进了 CRT 强度和带宽限制？）2213是单时基姊妹型号。

主要规格
偏转         2 mV/格至 10 V/格，1-2-5
上升时间            <5.8 ns（计算值）
带宽            DC 至 >60 MHz，20 mV/div 至 10 V/div（>50 MHz，2 mV/div 至 10 mV/div 范围，或 +40 °C 至 +50 °C）
输入阻抗            1兆欧±2%//30±3pF
最大安全输入电压          400 V（直流 + 峰值交流）或 800 V p-p交流至 1 kHz 或更低
时基          50 ns/格至 500 ms/格，1–2–5，×10 放大器
外部触发输入        最大限度。    400 V（直流 + 峰值交流）或 800 V p-p交流至 1 kHz 或更低；阻抗 1 MΩ ±2% // 30 ±3 pF
触发灵敏度         0.4 div 内部/50 mV 外部高达 2 MHz； 1.5 div 内部/250 mV 外部高达 60 MHz；交流耦合≥10 Hz
触发方式        Auto, Norm, TV Field
Z轴        输入（强度）； 直流至 5 MHz
显像管        显示面积： 80×100mm&#178;
重量         6.1公斤； 7.6 公斤（含前面板盖、附件和袋子）
尺寸         带脚和手柄：137 x 361 x 511 mm&#179;
特征
XY操作
探头调整（1 kHz 时 0.5 V）

昕宇

2215 2215A 技改

昕宇

2215A 原理图 Tek_2215A_Schematics_11x17

昕宇

2215A 服务手册 070-4735-00

昕宇

2215A 操作手册 070-4732-00

昕宇

2215 服务手册 070-3826-00 后期

昕宇

2215 服务手册 070-3826-00 早期

昕宇

2215 操作手册 070-3398-00
