泰克 2212示波器服务手册

昕宇 · 发表于 2024-12-4 09:14:35

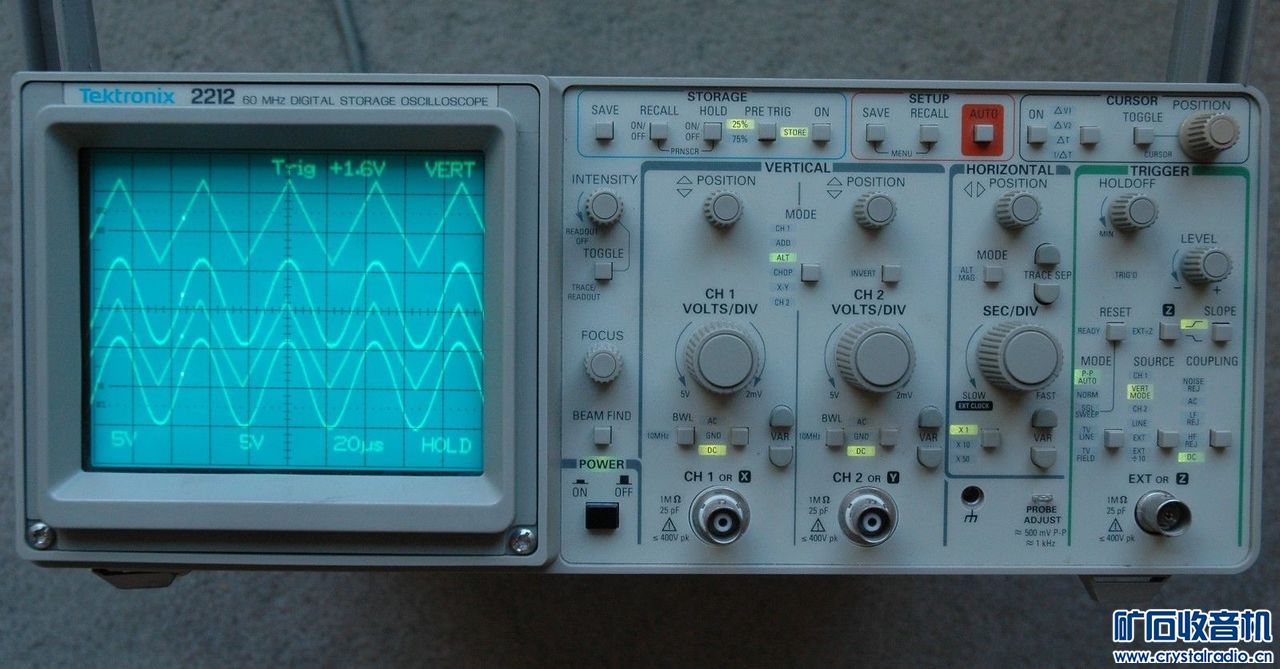

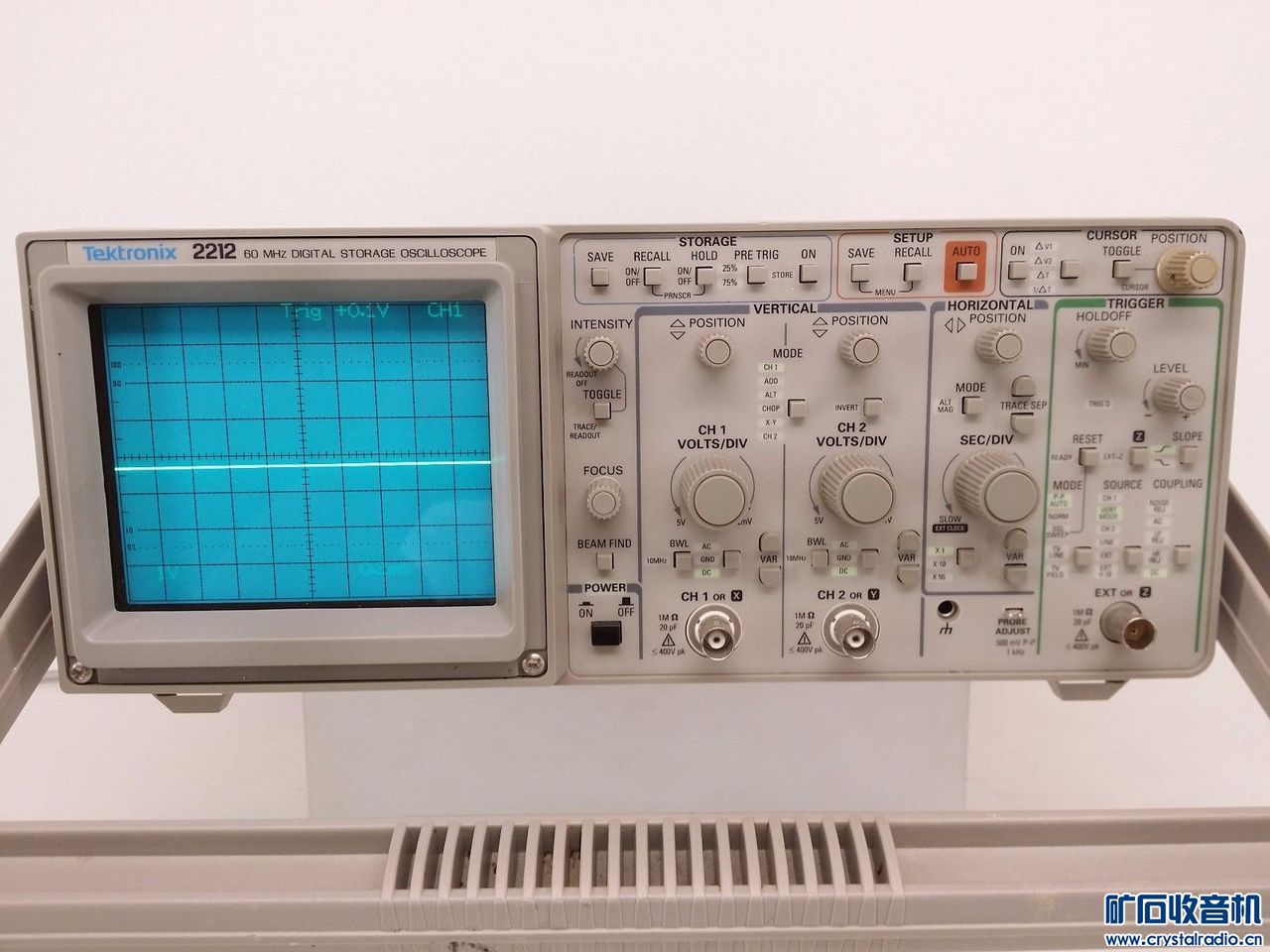

Tektronix 2212 是一种便携式模拟/数字存储示波器,带有屏幕上的光标。… 2216 是四通道版本。

2212有两个模式,模拟和数字。在模拟模式下,垂直信号路径都是模拟的,从B数控输入连接器到CRT的静电偏转板。在数字模式下,输入信号是数字化的,可以存储或打印或与实时波形比较。其他的信号,如触发水平是由内部计算机在两种模式控制.

2212是一个双跟踪范围,被评为具有60兆赫的模拟带宽。数字模式下的带宽要低得多(20兆赫)。

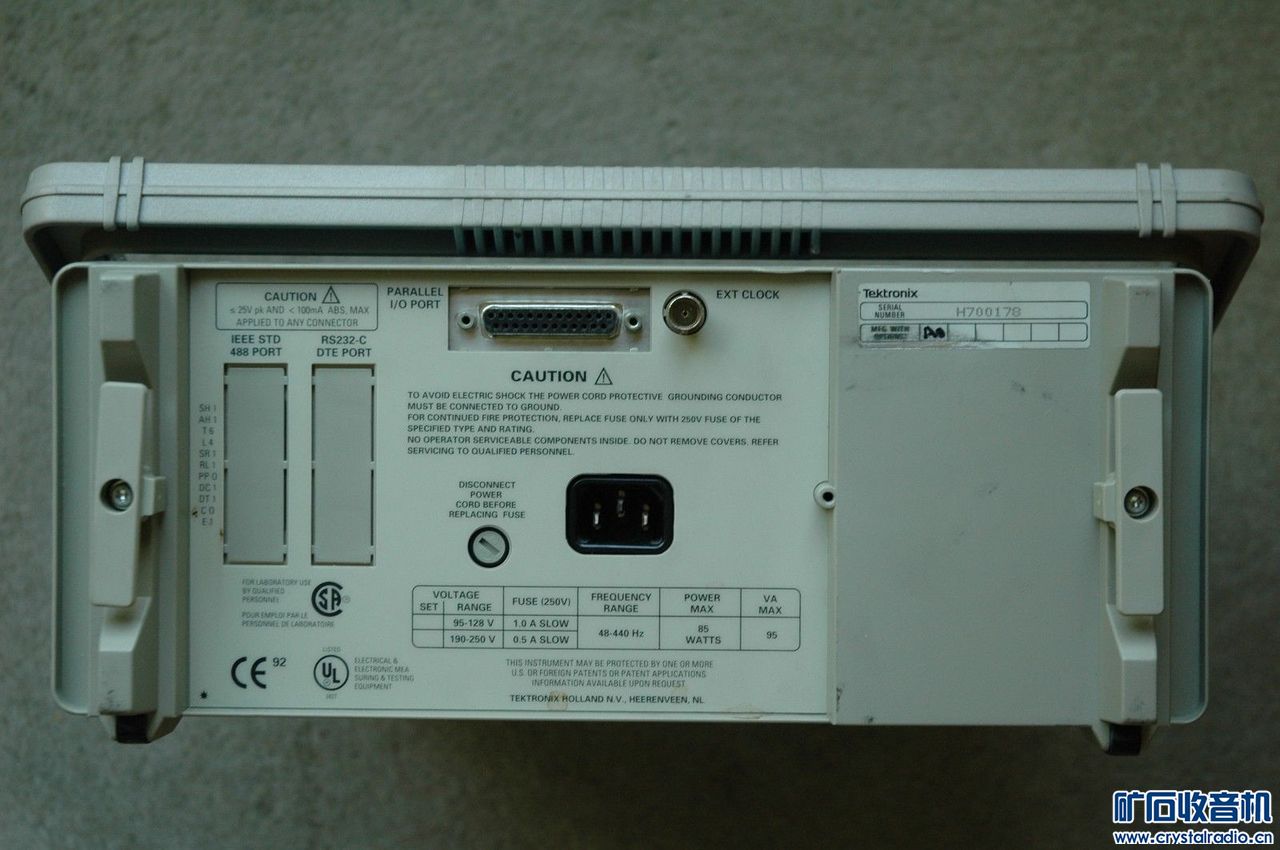

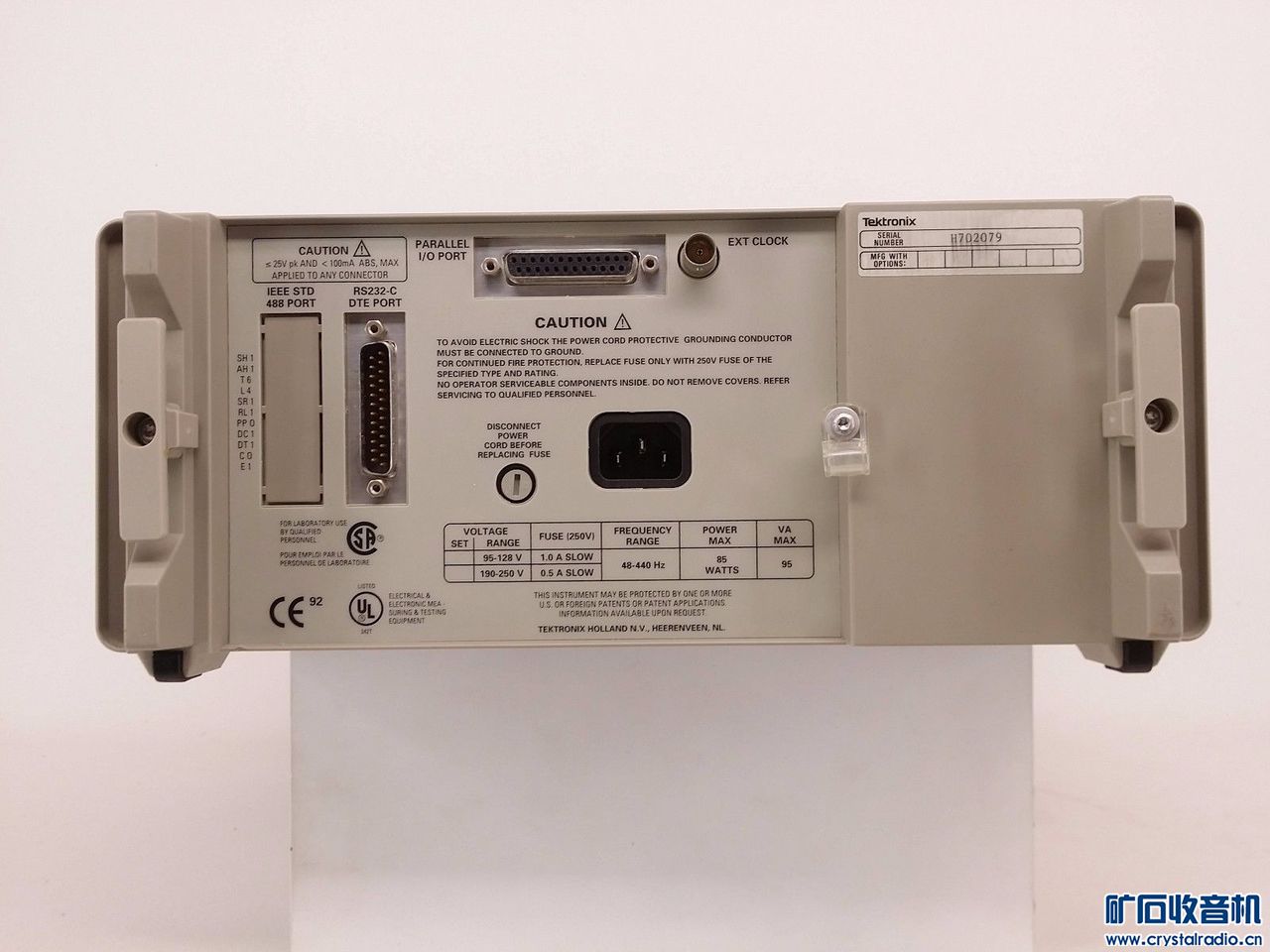

后面面板上有一个用于连接并行端口打印机的DS-25连接器。它可以正确地打印到兼容的打印机上,并允许对屏幕上的内容进行一些定制。2212有一个"滚动"模式,模拟在数字模式下缓慢抽样率的条形图表记录器。

关键规格
Bandwidth 60 MHz (non-storage), 10 MHz (storage)
Sampling rate 20 MS/s max.
Deflection 2 mV/Div to 10 V/Div (2 mV/Div bandwidth limited to 10 MHz)
Resolution 8 bits
Memory 4 k samples per channel (Opt. 1M: 128k), can store two waveforms
Input impedance 1 MΩ // 20 pF
Features
On-screen readout and cursors
X-Y store and non-store operation
Store front-panel setup in nonvolatile memory
Options
10: GPIB interface
12: RS-232 Interface
1M: memory expansion to 128k samples per channel
Interfaces Parallel printer port (DB25), RS232C (optional), GPIB (optional)
Power 85 W max.
