泰克 2205示波器服务手册

昕宇 · 发表于 2024-12-3 13:42:29

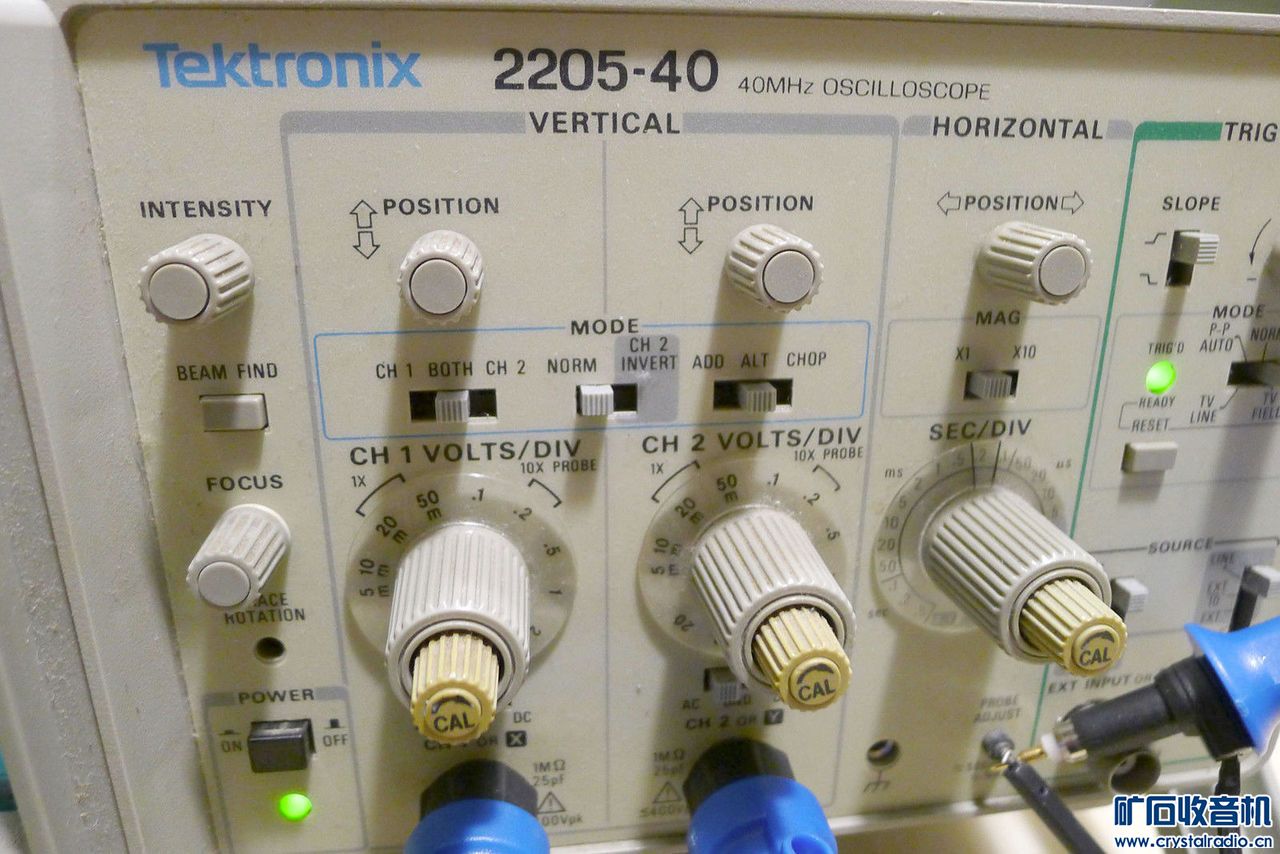

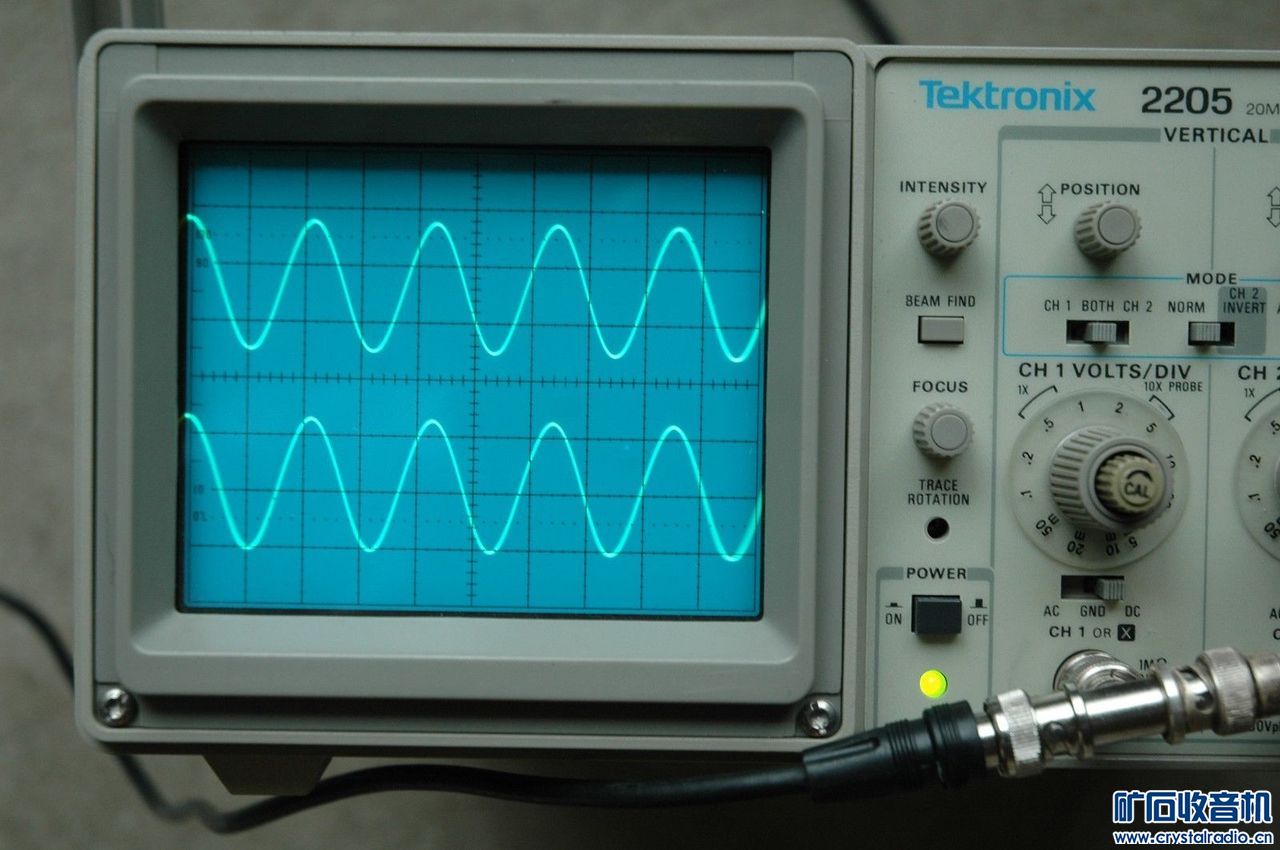

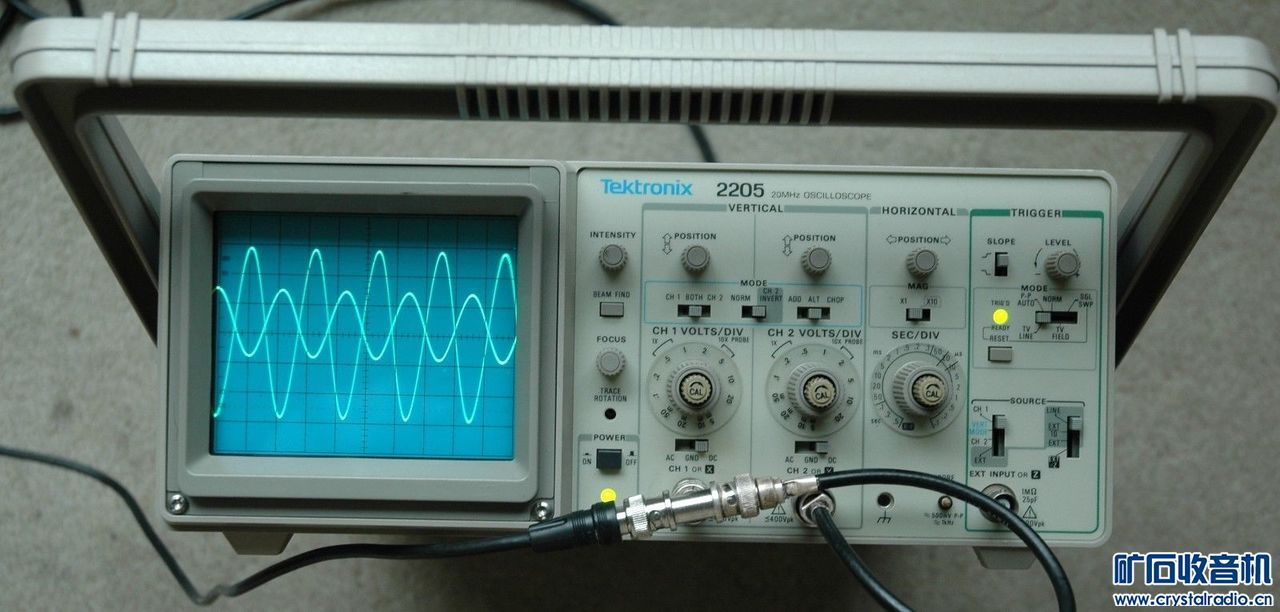

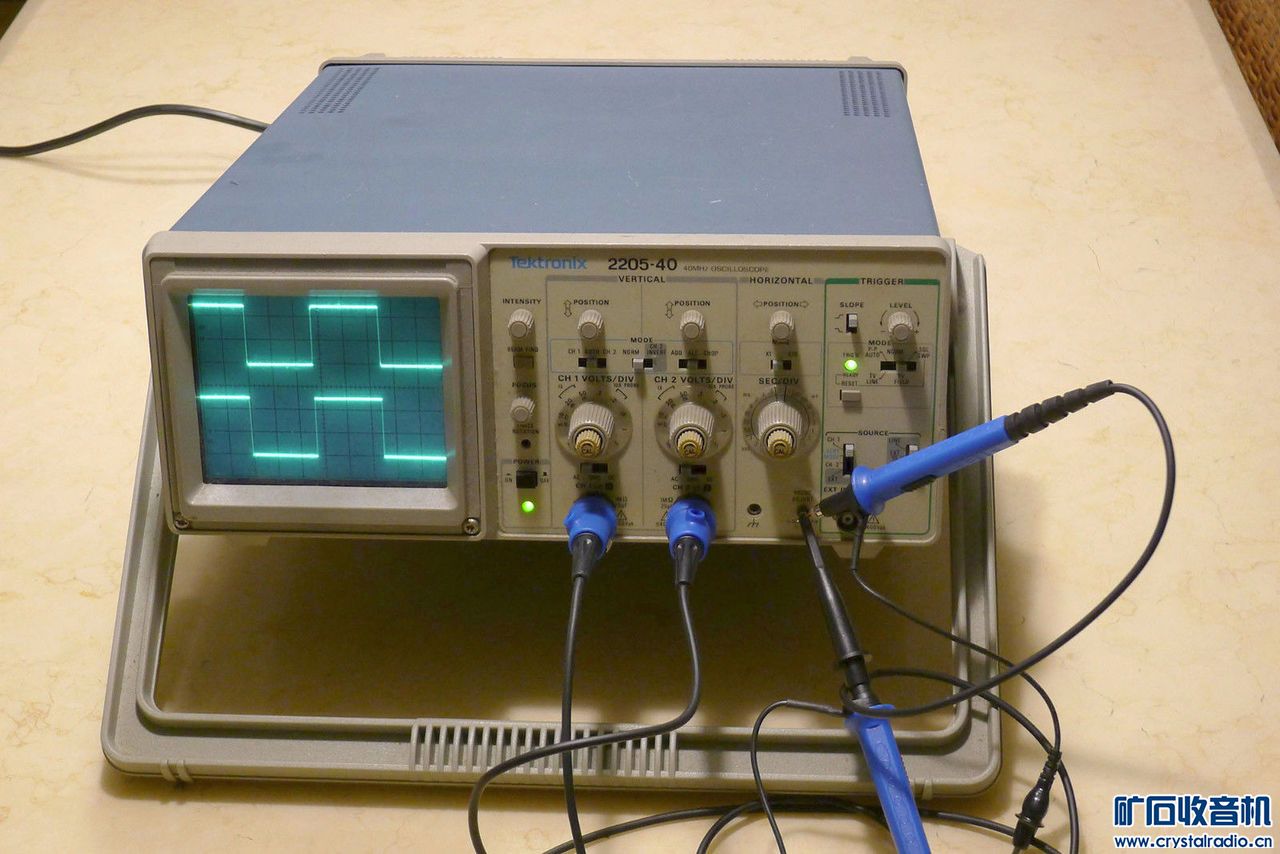

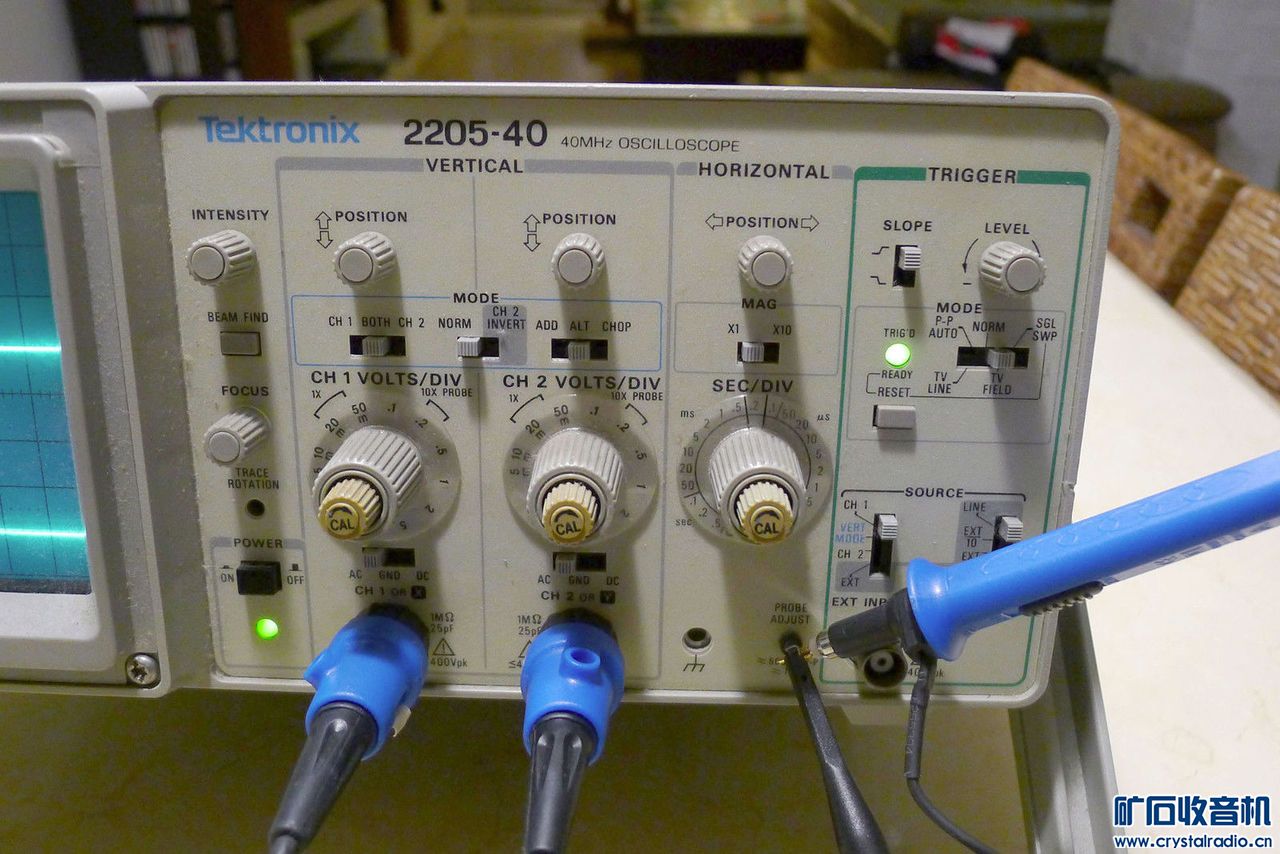

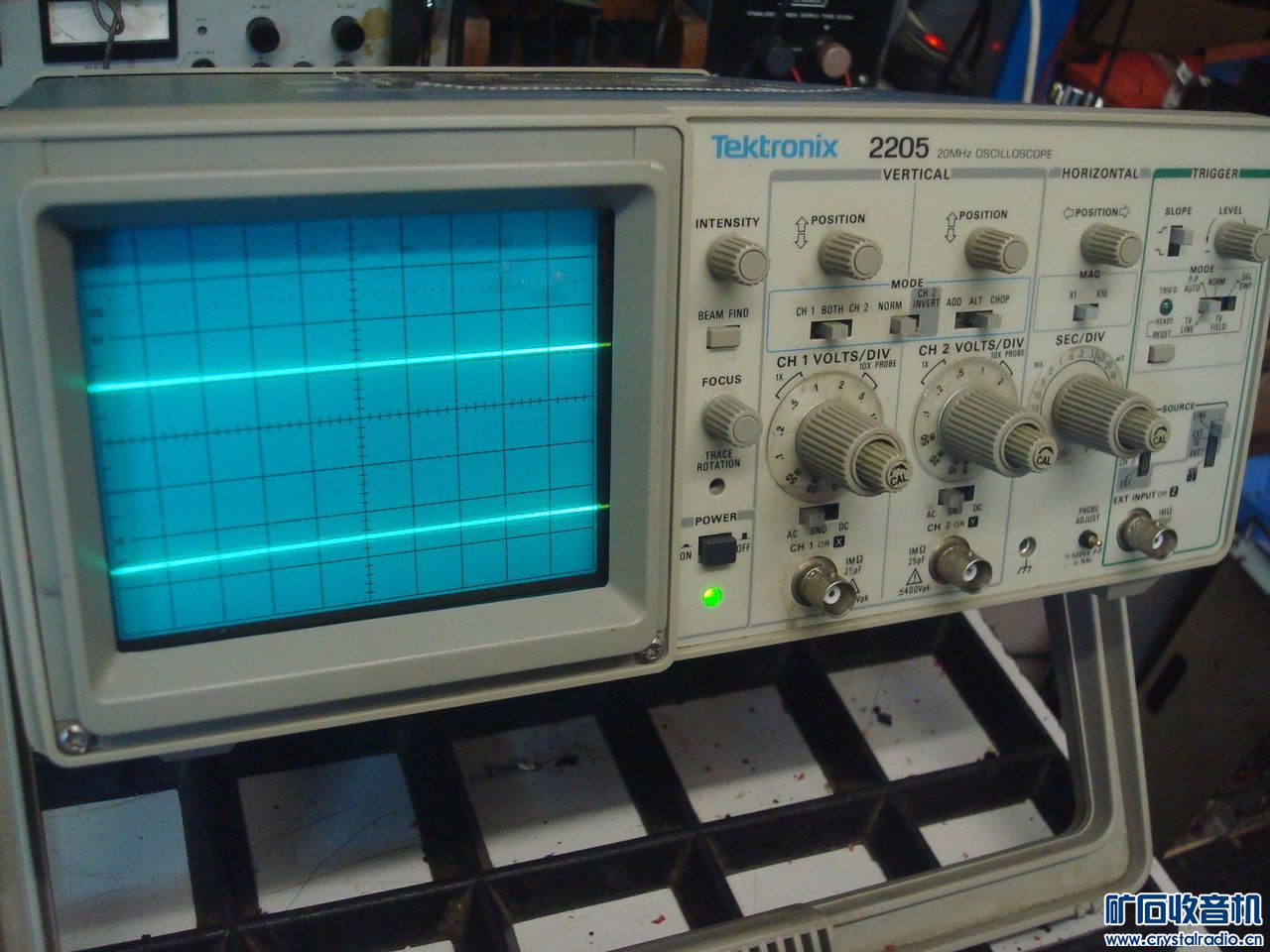

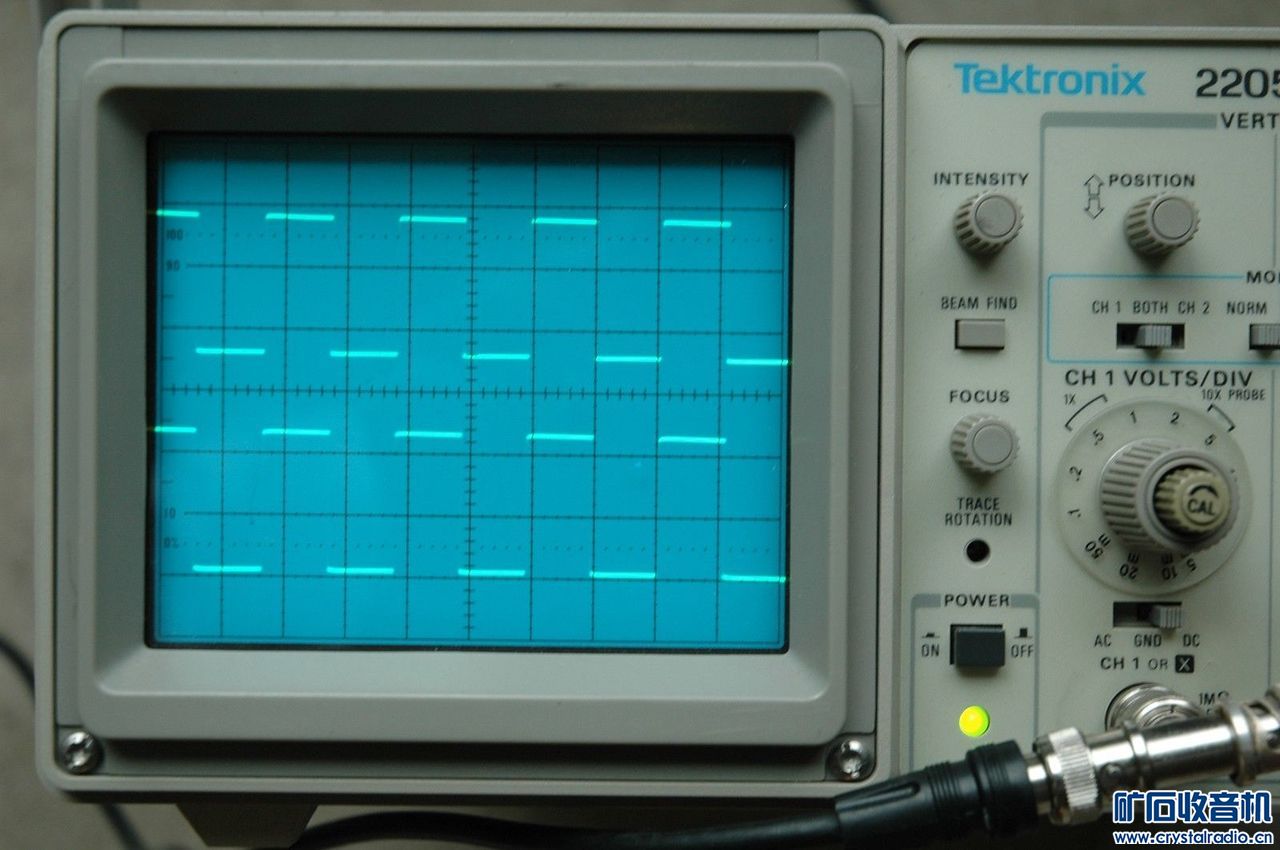

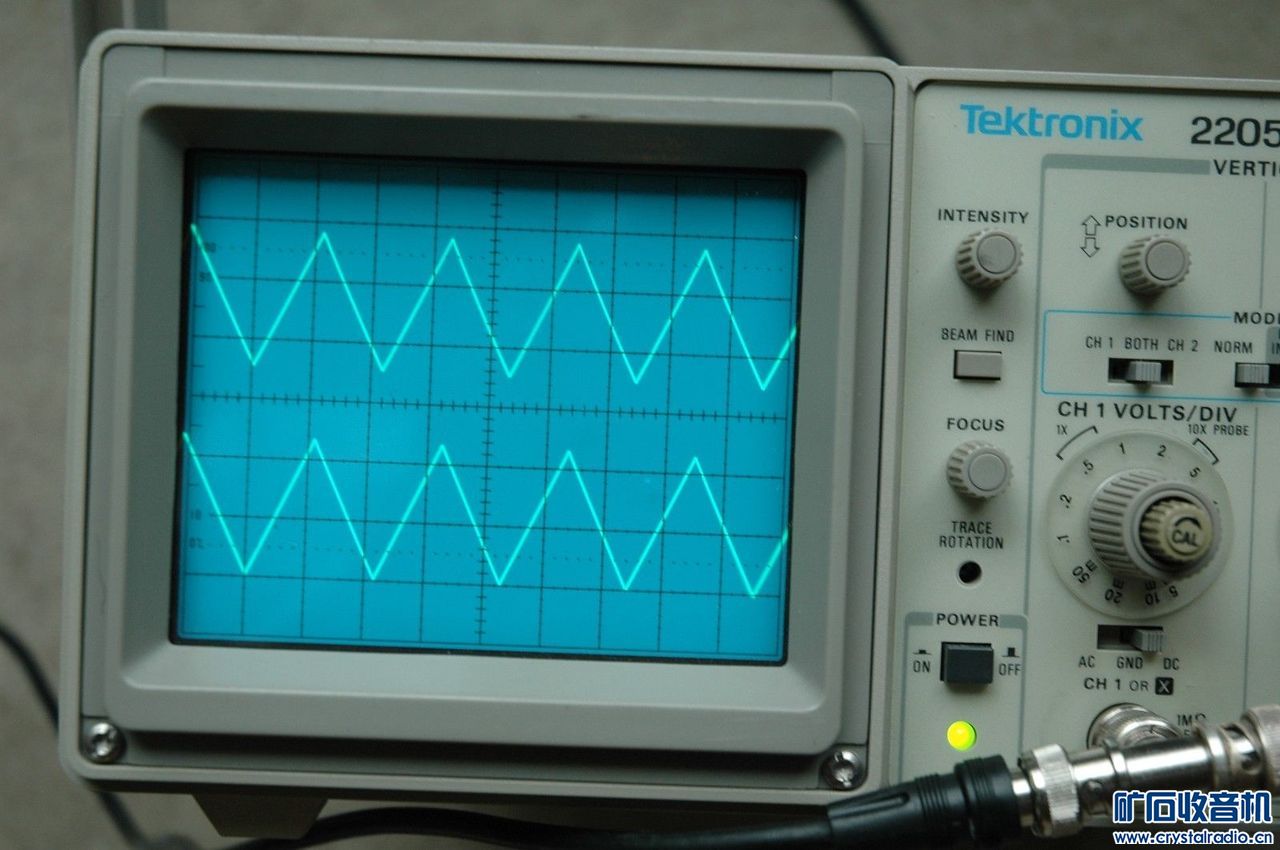

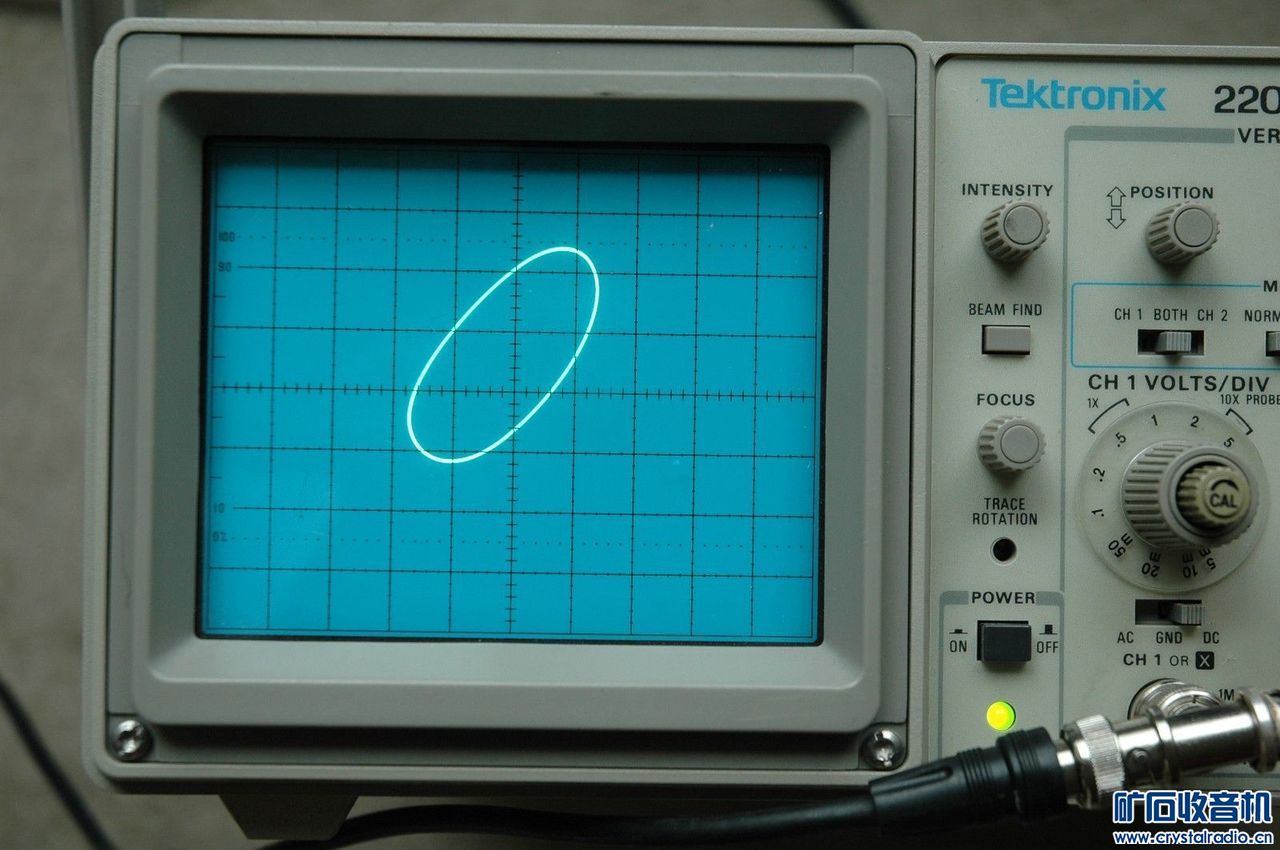

Tektronix 2205是1989 年推出的20 MHz 双迹模拟示波器。还有一个 40 MHz 版本，2205-40。

主要规格
带宽 20兆赫
显像管 1.8 kV 阴极电压，无偏转后加速
重量 6.2 千克（13.7 磅）
力量最大限度。 40瓦
请展开

价格
1990 年：695 美元（按 2023 年美元计算约为 1,600 美元）
内部结构
两个输入中的每一个首先经过衰减器，然后经过分立双 JFET 源极跟随器缓冲级，然后经过 Intersil CA3102 差分放大器芯片以提供一些增益并将单端信号转换为差分信号。

驱动 CRT 的垂直输出放大器是分立的，并且具有节省电力（并最大限度地减少热量）的有趣设计。当输出以低速率转换时，输出晶体管有恒定的、相对较低的电流通过它们。在较高的转换速率下，为了提供足够的电流来对寄生电容和 CRT 板电容进行充电和放电，输出级更多地以推挽模式运行。

2205 有一个开关模式电源，使用变压器 T901 产生低压和 CRT 电压，其工作频率约为 60 kHz。有趣的是，SMPS 之前的电源路径中还有一个电源频率降压和隔离变压器 (T901)。
