泰克2201示波器服务手册

昕宇 · 发表于 2024-12-3 08:58:47

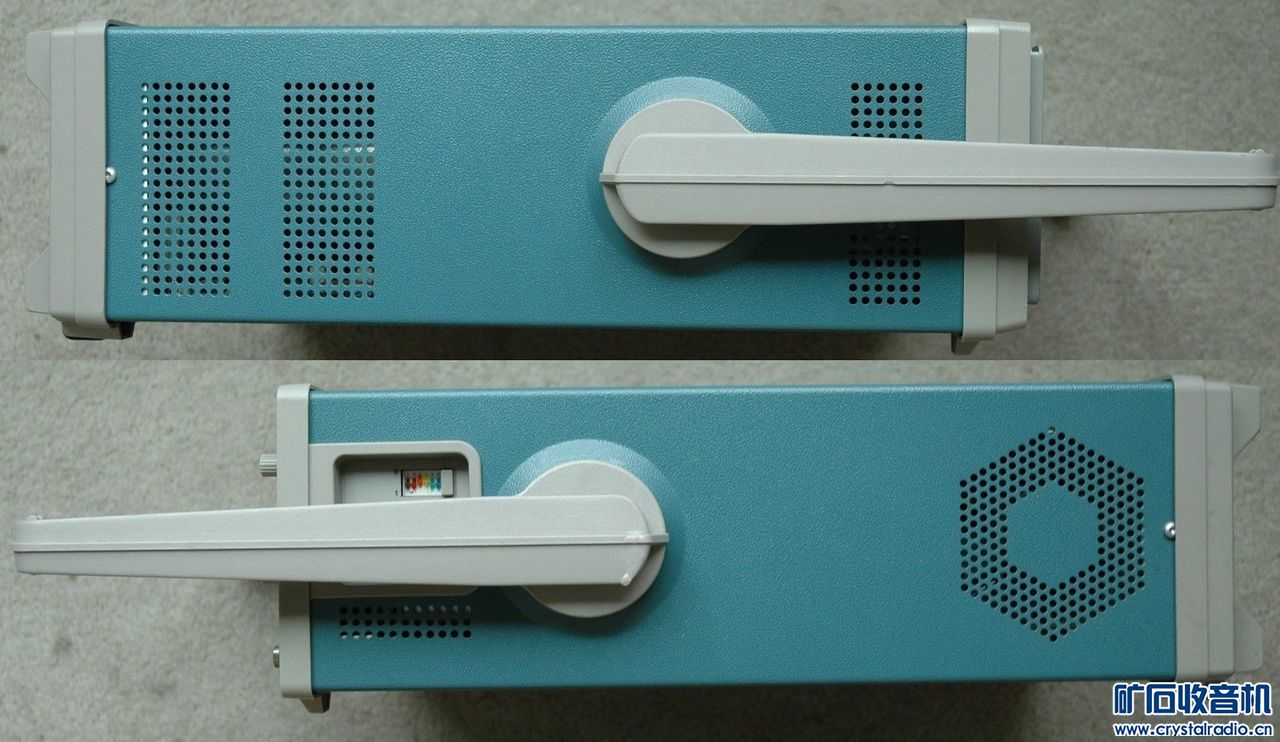

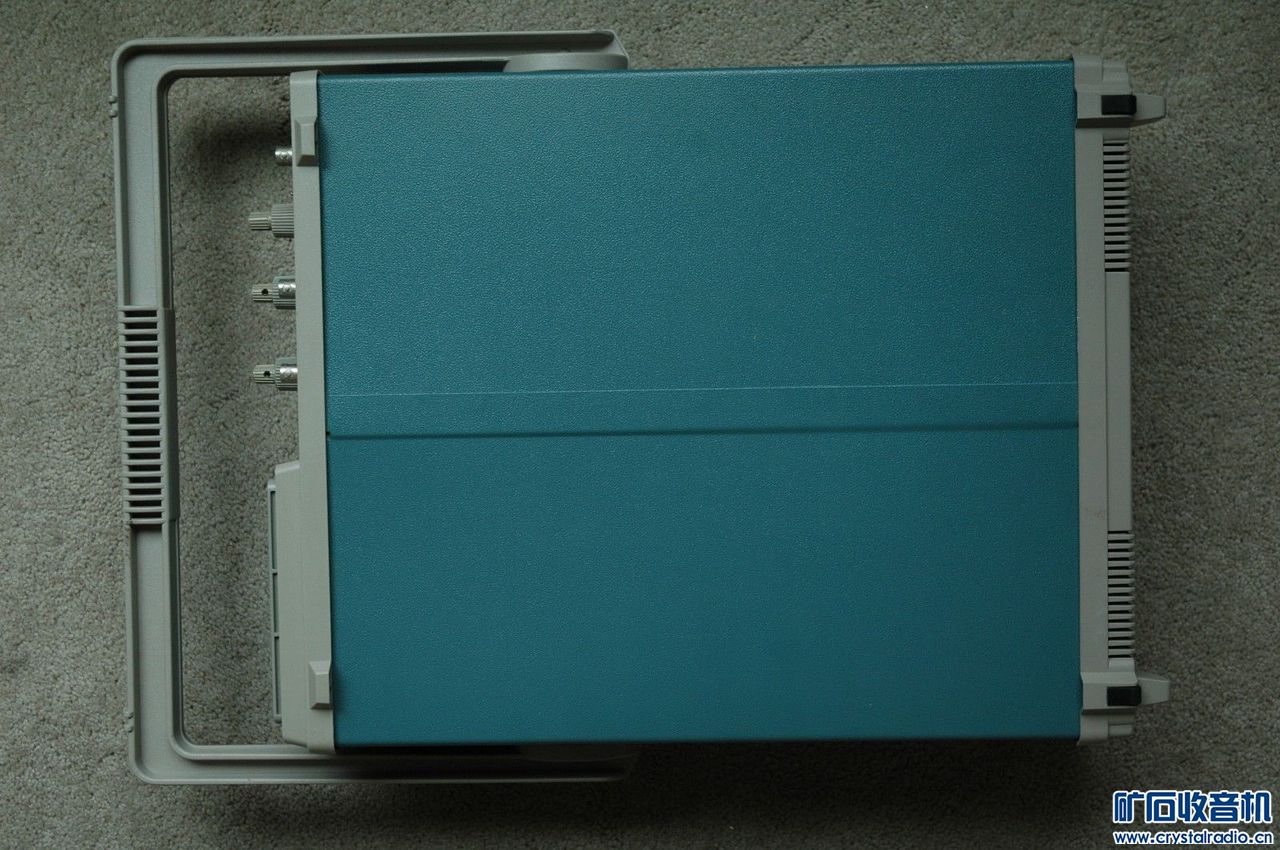

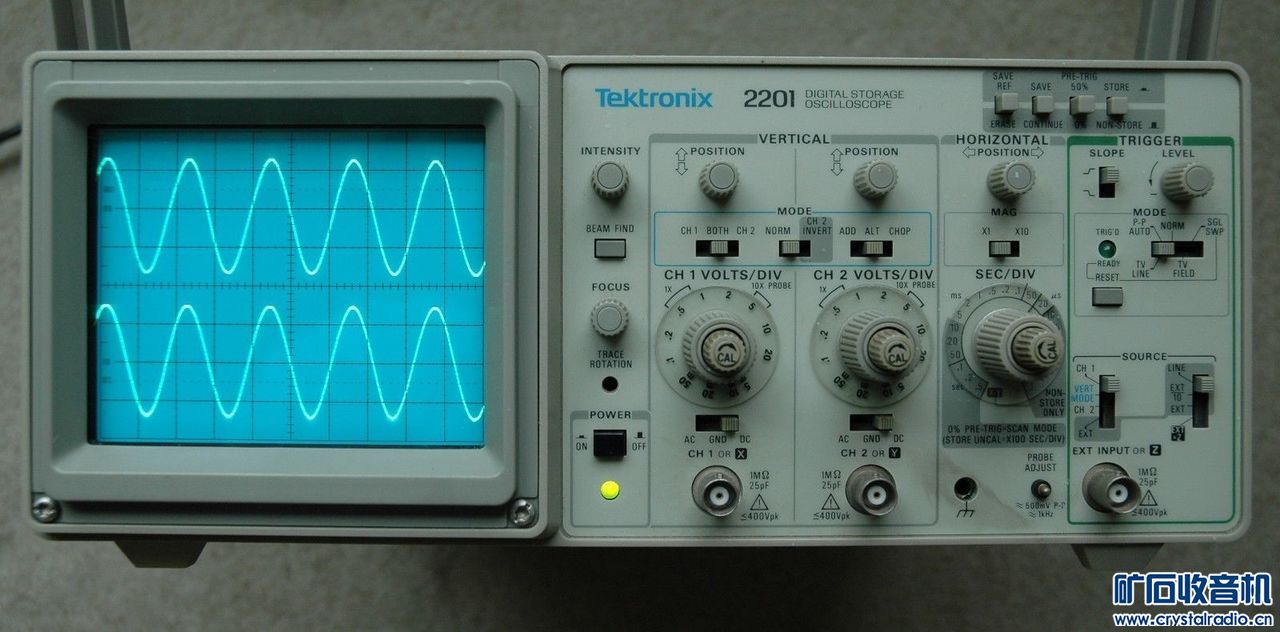

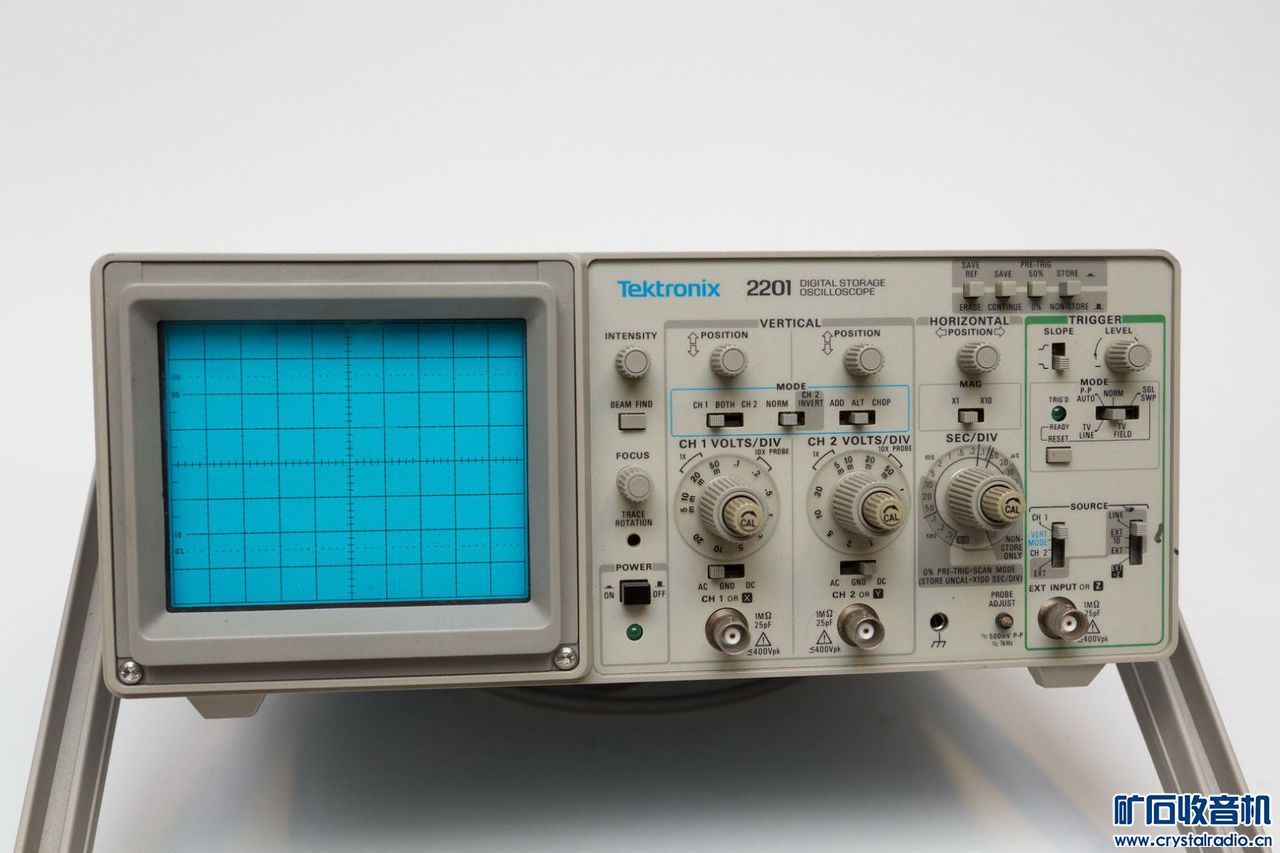

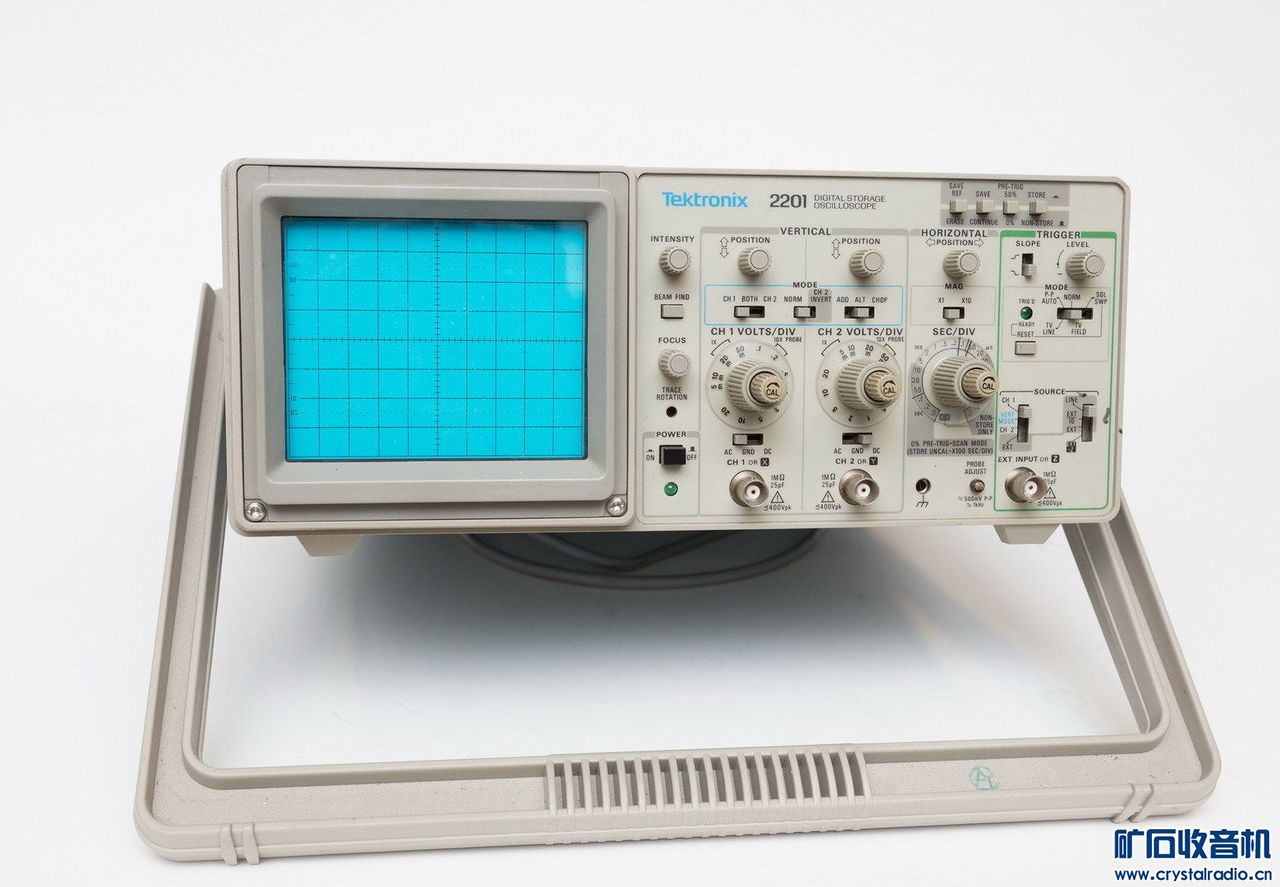

Tektron 2201 是10兆赫,20毫秒模拟/数字示波器 1988年推出 .

关键规格
上升时间 17.5 ns
带宽 20兆赫(模拟)
偏斜 5 mV/Div to 5 V/Div, 1-2-5, ±3%
(模拟) 50 ns/Div to 0.5 s/Div, ×10 magnifier (5 ns/Div)
(数码) 20 μs/Div to 0.5 s/Div, ×100 store to 50 s/Div
输入阻抗 1 MΩ // 25 pF
抽样率两个频道同时使用10个MS/S(两个发展数据中心)
纪录长度每个频道2k
决心垂直8位,水平11位

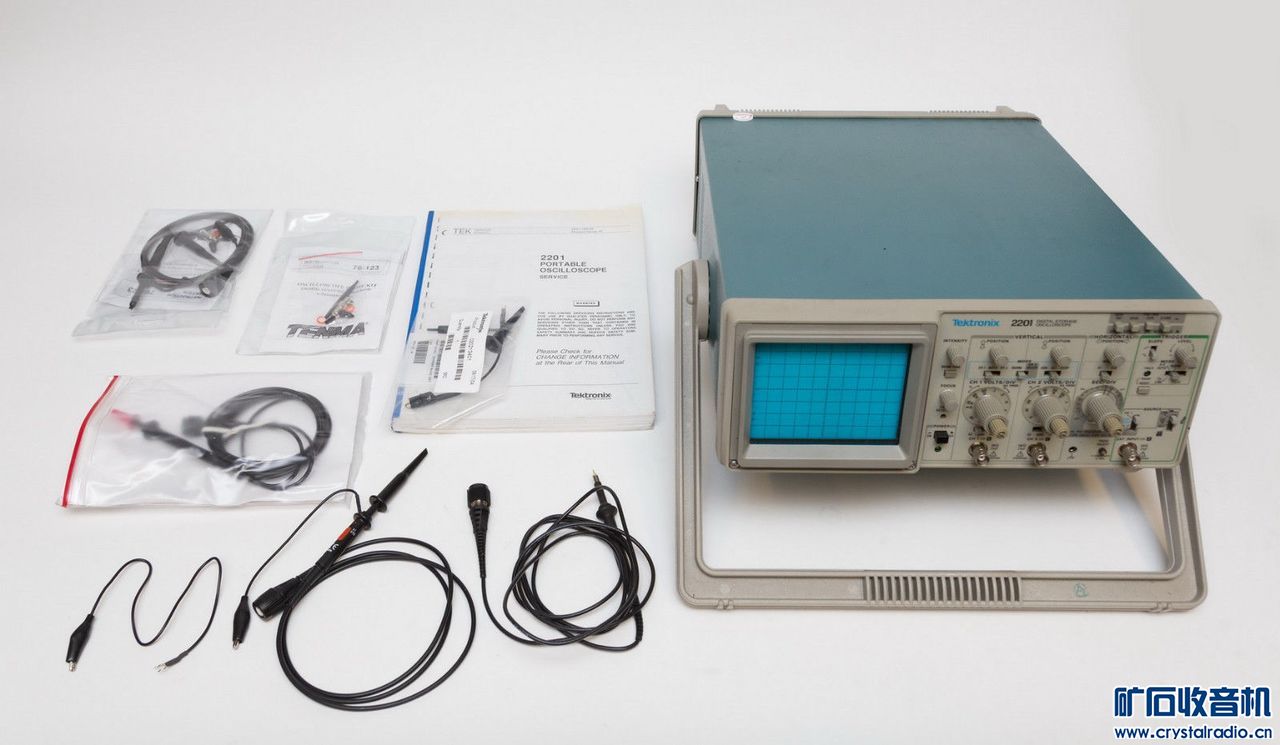

两个的 P6103 ×10, 2 m Probes
CRT 8厘米x10厘米,12.5千伏加速度
权力 95−128 V 交流中心 / 185−250 V 交流中心 , 48−440 Hz, 70 W
尺寸及重量 138 mm (w) × 380 mm (h) × 438 mm (d), 7.6 kg
特点
宣读
卷子
电视和PP自动触发器
X-Y操作(2兆赫x体重),从直流到50千兆赫为3
一个跟踪参考存储器
RS-232接口 (选项12)带有硬拷贝功能(HPGL,爱普生FX)
