（6G2）6Г2Π-K 型双二极三极管
    在交流超外差式收音机里，一般常用一个双二极三极管作为第二检波和音频电压放大用，例如许多爱好者所熟悉的6SQ7，6SR7等电子管，但是在国产小型电子管里，只有6H2Π（6N2）型双三极管可以代替，而且代用以后有许多缺点，例如将一个三极管接成二极管，即将栅极接到阳极（屏极）上以后，栅极不起控制作用，也就是浪费了一个金属零件。如果将阳极(屏极)接地当作隔离罩而用栅极作为检波器的阳极，这样阳极（屏）的工作仅仅由两根栅边杆和几十圈的栅丝来担任，其有效面积很小，检波效率不高。另外在延迟式自动音量控制电路星，6H2Π（6N2）型电子管就不适用了。国产6Γ2Π－K（6G2)型双二极三极管是6SQ7的蜕化管，它不仅是缩小了体积，加强了结构的牢固性，而且消除了6H2Π（6N2）所有的缺点，并为今后装制各式各样的自动音量控制电路创造了有利条件。
    国产6Γ2Π－K（6G2)型双二极三极管的外形、外廓尺寸、管针接线和电极结构等如附图所示（如报头、图1、2、3）。管内可分为二部分：上半部为双二极管部分，下半部是三极管部分，这两部分之间有一隔离片把它隔开, 防止干扰。


〖

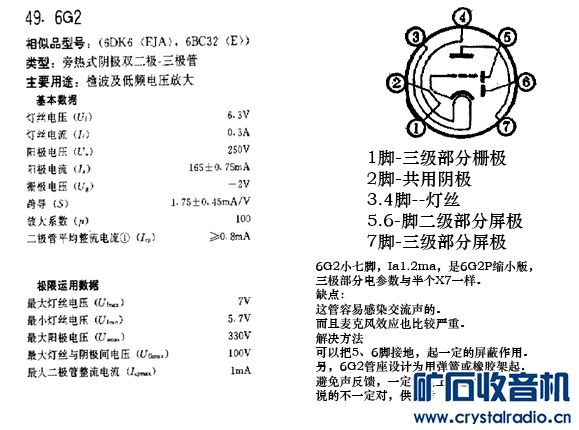

    6Γ2Π－K（6G2）型电子管的特性数据如下：
灯丝电压    6.3   伏    跨导        1.6毫安／伏
灯丝电流    300  毫安   内阻       62.5   仟欧
阳极（屏极）250   伏    放大系数    100
电压                    二级管阳级
栅极电压     -2   伏   (屏极)电压    10    伏
阳极(屏极)              二极管阳极
电流        1.2  毫安  (屏极)电流  70.8   毫安
     典型应用数据：
    （电阻电容耦合音频电压放大）
阳极（屏极）   250    伏    下一级电子管的     500    仟欧
电源电压                    栅极回路电阻
阳极(屏极)     250   仟欧   增益                63
负荷电阻
阳极(屏极)     0.5   毫安   输出电压(有效值)    33     伏
电流
阴极偏压电阻     3   仟欧   非线性失真         5.0      %
栅极回路电阻   500   仟欧   系数
    允许使用极限值：
最大阳极(屏极)电压         300   伏
最大阳极(屏极)消耗功率     0.5   瓦
最大阴极电流               5.0   毫安
最大栅极回路电阻           3.0   兆欧
最大整流电流(二级管部分)   1.0   毫安
最大阴级热丝间电压       ±100   伏

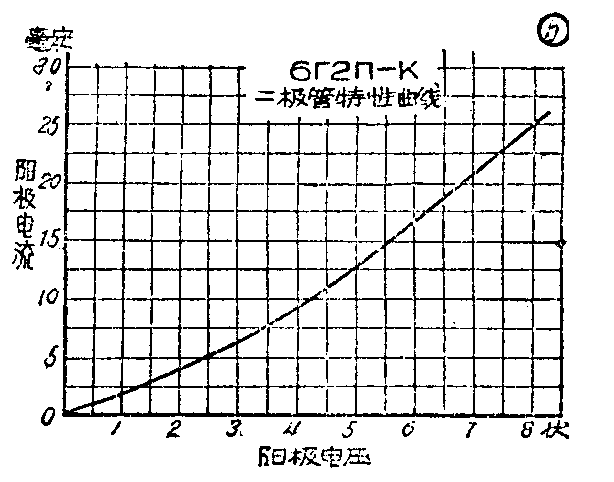

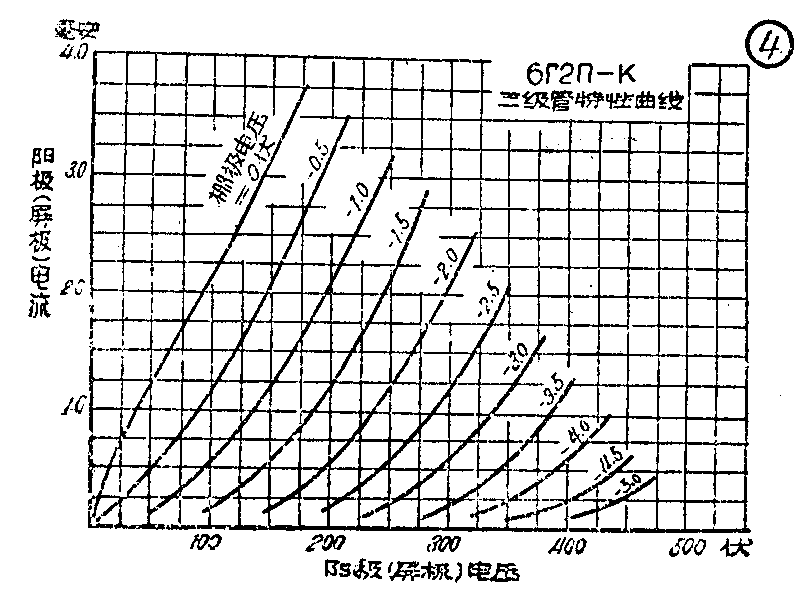

    6Г2П－K（6G2）的三极管部分的特性曲线和二极管部分的特性曲线见图4、5。图6为两种实用电路的例子。



  6Г2П-K（6G2）在结构和特性方面类似于欧式EBC91，美式6AV6以及捷式6BC32，这些电子管今后可以用国产6Г2П－K（6G2）代用。
