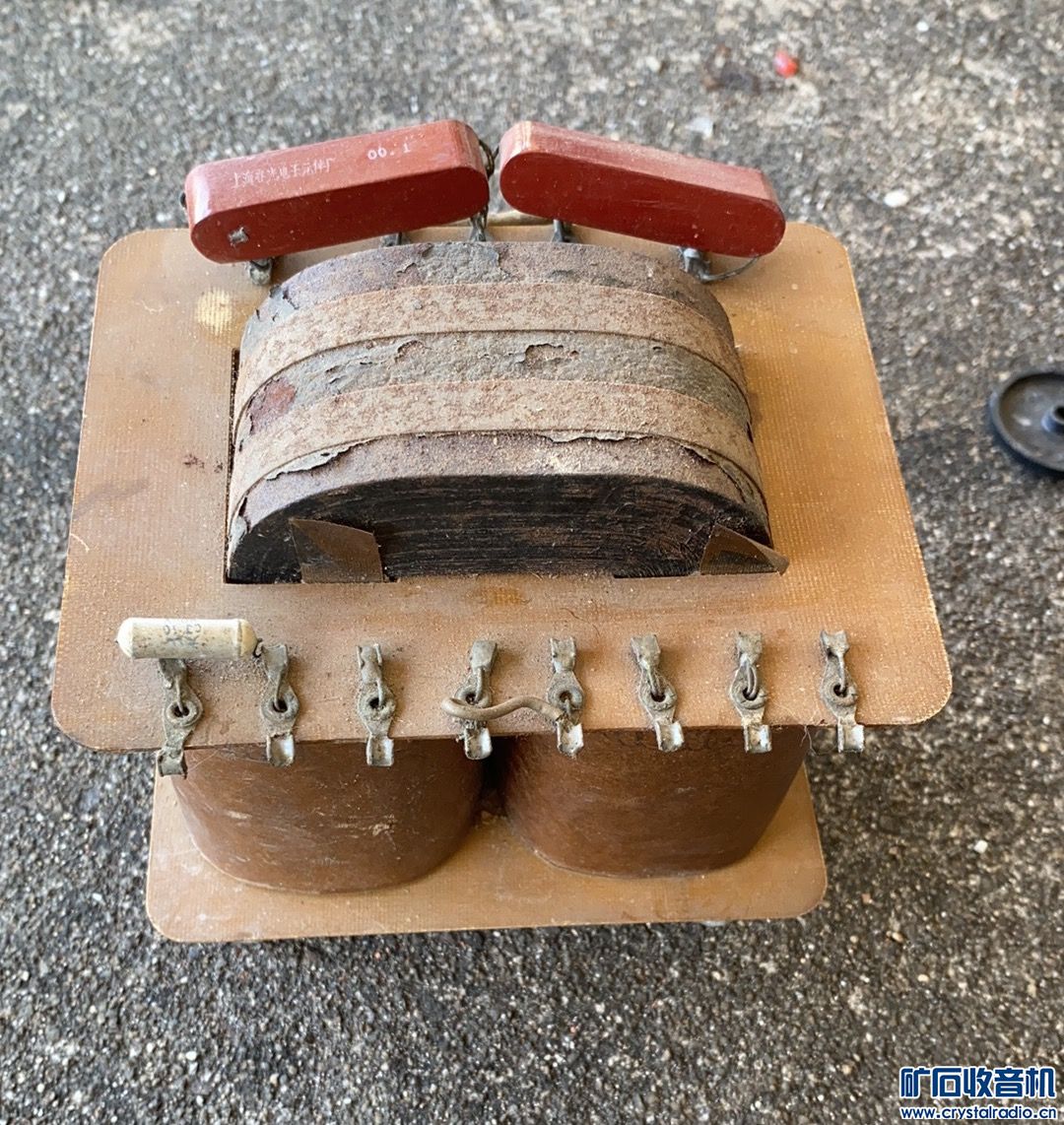

FU7用的电源变压器，多年前朋友帮收集的^_^

935482411

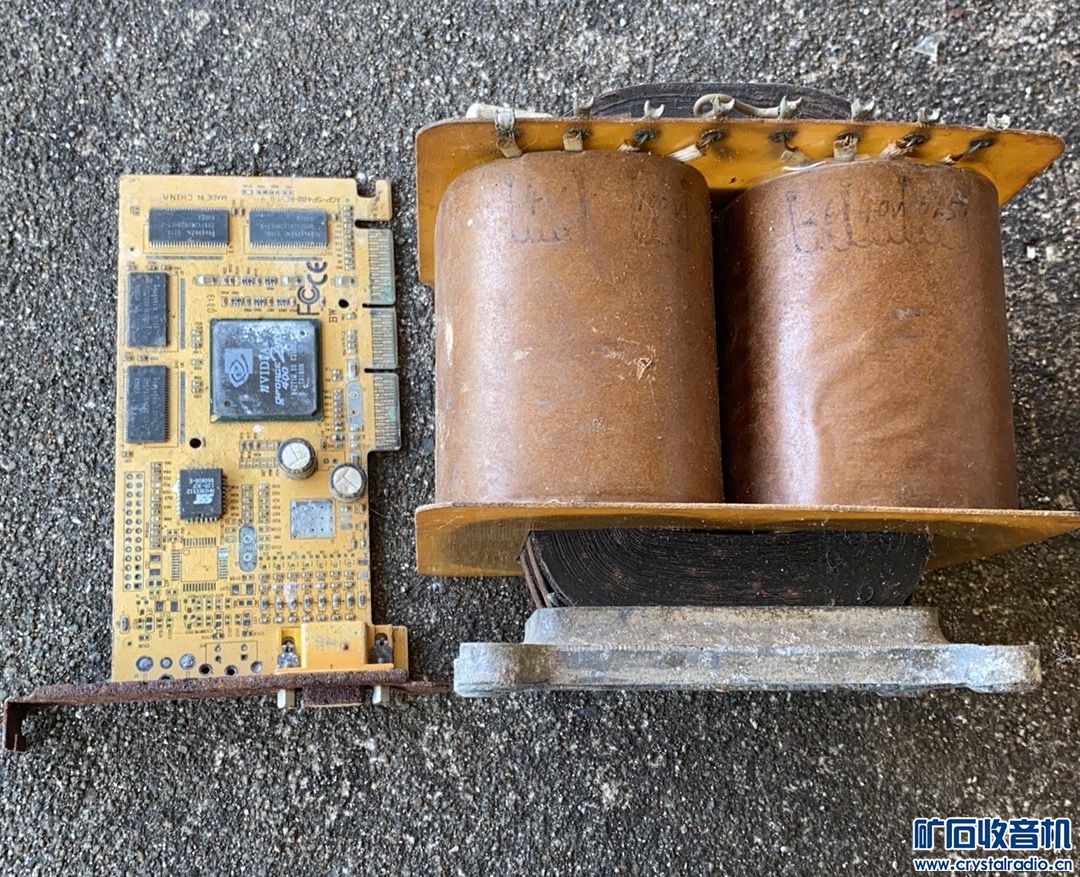

板卡是参照物（高度）

935482411

當年簡單地測試了一下，750vx2,每边電流各200mA左右。
还有一些低压绕组，时间久标记变得模糊^_^

90不留宿

电源还是输出牛

935482411

90不留宿 发表于 2024-10-24 11:28
电源还是输出牛

电源变压器，主题里写了^_^

乐在其中

板卡是参照物（高度）

为什么参照物不放个直尺？直尺多直观，直接就读出长度单位了。

935482411

乐在其中 发表于 2024-10-24 13:49
板卡是参照物（高度）

为什么参照物不放个直尺？直尺多直观，直接就读出长度单位了。

整理中，刚刚吊上顶楼，顶楼没有带尺子上去，所以就随手拿了一个板卡做它的参照物了^_^

hgb

饱经风霜的感觉啊，750V高压FU7用有些高，一般受不了。

bg1trk

935482411 发表于 2024-10-24 11:42
电源变压器，主题里写了^_^

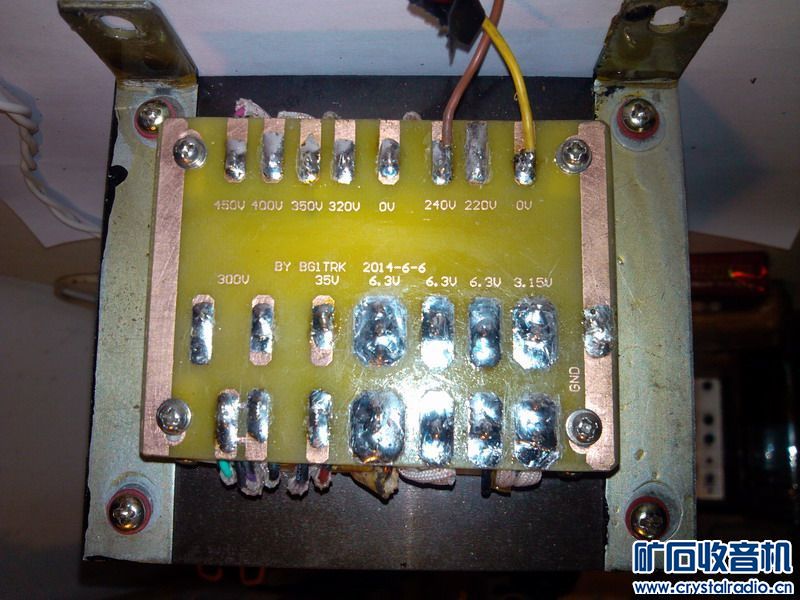

除了上次您搜出来的帖子，还做过FU7推挽机，以下是当时发的帖子，机壳加工的金工活、调试阶段、完成后的总结贴，看看有啥参考价值没有：

http://www.crystalradio.cn/forum ... read&tid=576223
http://www.crystalradio.cn/forum ... read&tid=571107
http://www.crystalradio.cn/forum ... read&tid=572323





您这个变压器高压750V，整流后+B就1kV左右了，是不是太高了点？搞不好是给FU81之类的管子用的变压器，给FU7供电，这电压高了，悬，慎重！

上面链接里的机器，电源牛使用0.5mm厚的133片，叠厚65mm，功率按保守值200W算的。次级输出6.3V、6A，双3.15V、4A，2组6.3V备用各2A，35V、100mA，150V+150V、150mA，主高压320、350、400、450V，200mA以上（电流为各绕组最大允许电流）。
阳极高压设定的是420V至560V可调，绕变压器时多留了好几个抽头，好在调试时试试不同+B下机器的表现如何。
最终用的是400V这个抽头，+B为524V。

935482411

bg1trk 发表于 2024-10-24 19:56
除了上次您搜出来的帖子，还做过FU7推挽机，以下是当时发的帖子，机壳加工的金工活、调试阶段、完成 ...

谢谢提供实操案例，会要进行拜读、参考。
该变压器，非音频机用，设备上用的，所以也是属于非常规工频变压器。

935482411

hgb 发表于 2024-10-24 19:45
饱经风霜的感觉啊，750V高压FU7用有些高，一般受不了。

当时，人在海南，不容易保管造成的。
看那个整流二极管，全波整流。电压如果高了，可以增加稳压环节，电压质量更上一层楼。^_^

uikyhuang

版卡可是TNT2？

935482411

uikyhuang 发表于 2024-10-25 20:29
版卡可是TNT2？

怎么对它感兴趣了呢？^_^
明天去楼顶再拍图来看看……

BGPZ

老货了
