怎么能学会画PCb板，壳子自己做出来，板不会画

GXT001 · 发表于 2024-9-30 21:29:55

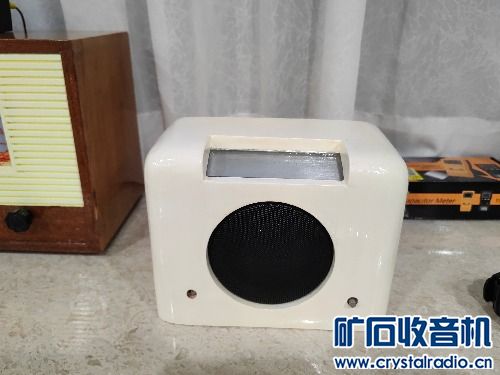

喇叭，旋钮，拉线机构心里构思差不多了，画板学了好久一个都没画出来，特来求助坛里大佬

GXT001 · 发表于 2024-9-30 21:32:05

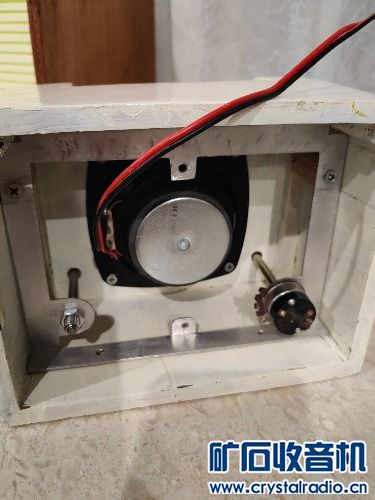

内部有铝板折的架子，固定拉线轴和开关电位器

电子猫 · 发表于 2024-9-30 22:27:31

买一本有视频教程的书，边看边练习，非常简单

电骡子 · 发表于 2024-9-30 22:32:40

淘宝买一个教程，跟着一步步学。
需要的基础知识挺多的，要会画原理图文件，要了解元件封装，元件尺寸，很多情况下元件库里没有的，要自己画。同时还要学布线，过孔，焊盘等很多知识。

kinglin · 发表于 2024-10-1 02:16:27

本帖最后由 kinglin 于 2024-10-1 02:21 编辑

第一会自己画原理图，第二，了解PCB各个术语与关系，制造工艺。比如过孔，线宽，焊盘，铺铜，阻焊，助焊，禁止布线层，丝印……然后，先画个整流滤波，有个半天也就熟悉了。说难也不难，就是刚开始啰嗦得很。

或者你给个草图，PCB尺寸，给你做个简单示范

aaa555000 · 发表于 2024-10-1 23:40:59

Sprint Layout 6.0 的使用教程与经验-第一讲 - 〓晶体管与集成〓 - 矿石收音机论坛 - Powered by Discuz! http://www.crystalradio.cn/thread-763928-1-1.html#google_vignette
简单易学的PCB设计软件，一天半日可上手。
