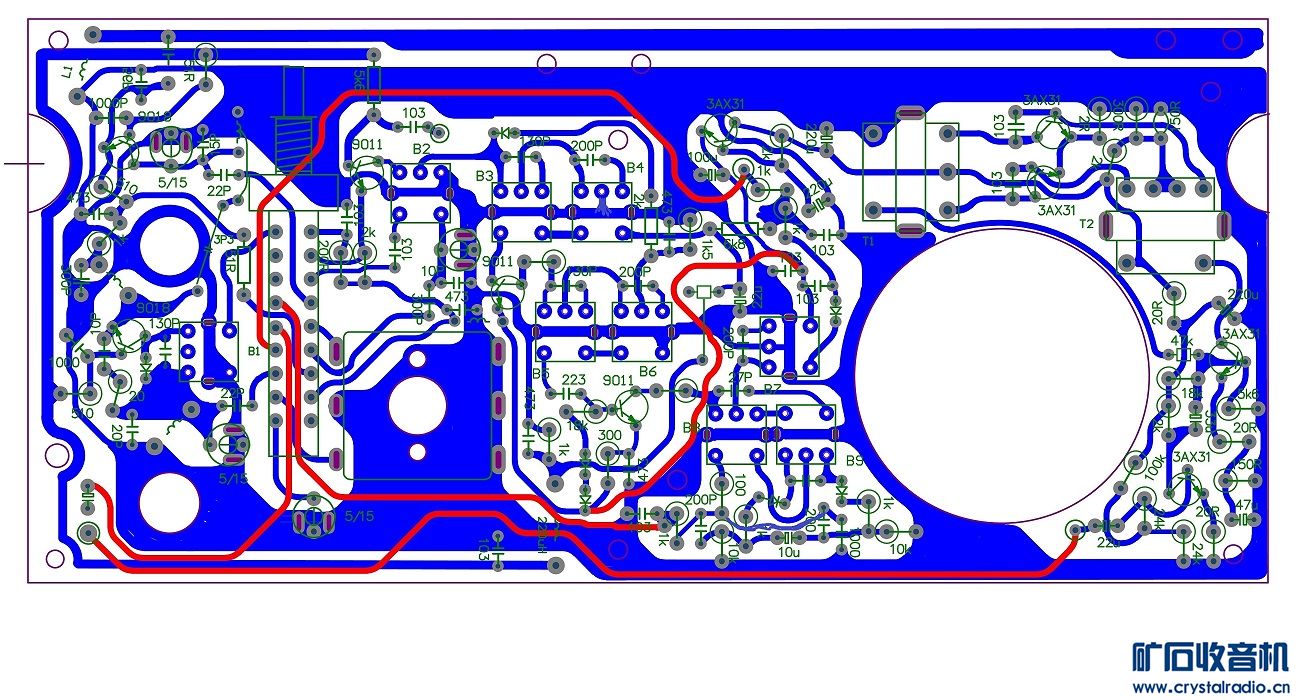

画好的电路板

lichadu88 · 发表于 2024-9-28 19:15:14

红灯751电路板图

快乐年 · 发表于 2024-9-28 19:17:44

画的这么好。怎样画的？

lichadu88 · 发表于 2024-9-28 19:25:29

快乐年发表于 2024-9-28 19:17
画的这么好。怎样画的？

用protell99se 软件，照这照片图画的

lichadu88 · 发表于 2024-9-28 20:32:49

谢谢，大佬鼓励

PZHxiaowang · 发表于 2024-9-28 20:34:00

画得非常好

sun10851 · 发表于 2024-9-28 21:10:48

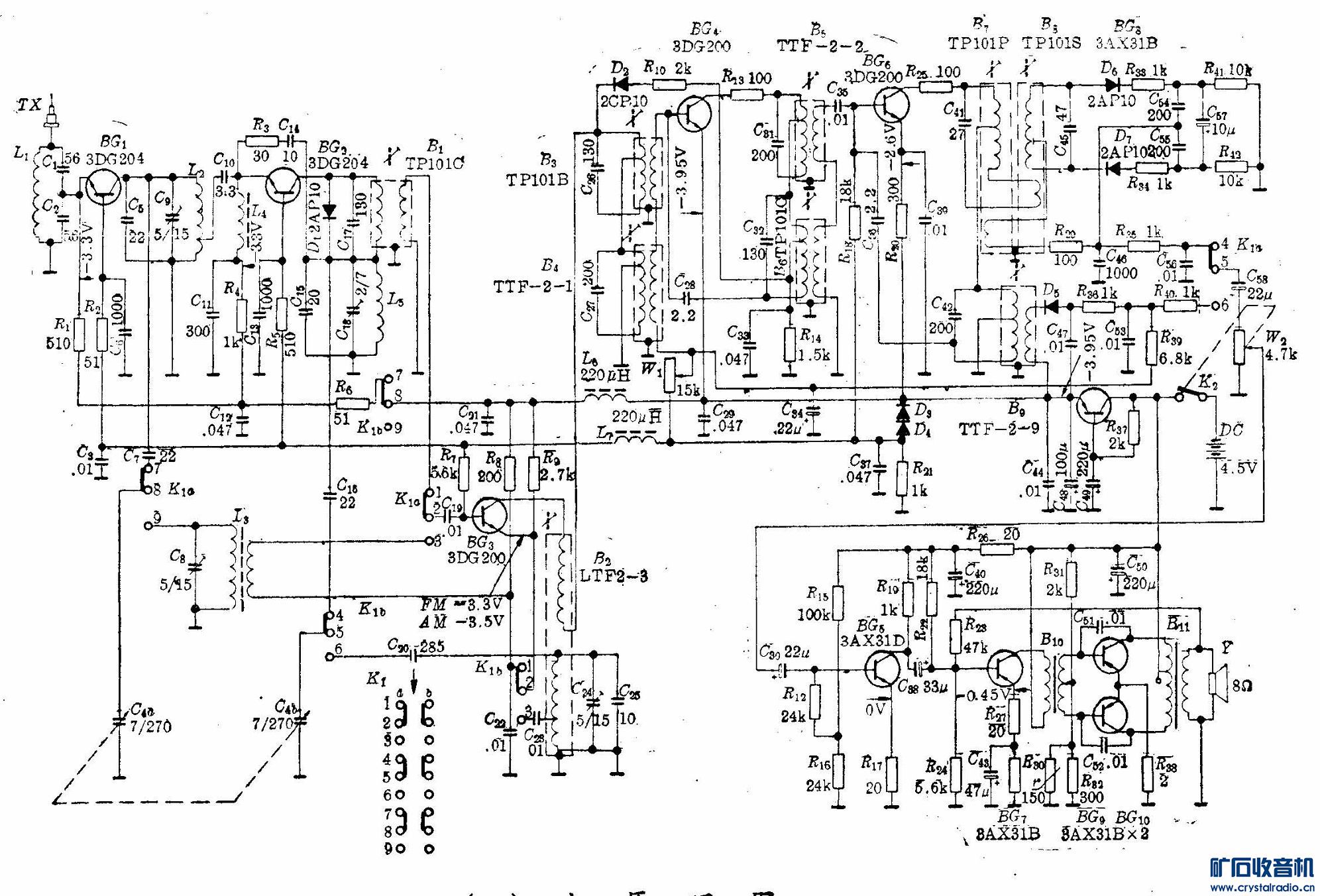

电路图参考一下

lichadu88 · 发表于 2024-9-28 21:18:24

sun10851 发表于 2024-9-28 21:10
电路图参考一下

可以参考，原来电路板是单面板，现在改双面板省掉了飞线焊接，以及双面孔化更牢固，中周的孔作了特殊处理，还是单面的，方便拆卸，锡抢吸掉焊盘上焊接的锡就可以拆下，这是双面板制作的一大改进，

电子猫 · 发表于 2024-9-28 21:32:34

lichadu88 发表于 2024-9-28 21:18
可以参考，原来电路板是单面板，现在改双面板省掉了飞线焊接，以及双面孔化更牢固，中周的孔作了特殊处理 ...

双面板只需要把孔放大一点，用吸锡器很容易拆卸的，而且焊盘强度会很好。你改成单面的焊盘，尤其是孔如果没有做金属化，焊盘拆卸几次后会容易脱落的

快乐年 · 发表于 2024-9-28 21:52:18

lichadu88 发表于 2024-9-28 19:25
用protell99se 软件，照这照片图画的

完全不懂，先看看看

雁南飞001 · 发表于 2024-9-28 22:14:55

把电路原理图发来参考一下，谢谢。

lichadu88 · 发表于 2024-9-29 16:42:00

雁南飞001 发表于 2024-9-28 22:14
把电路原理图发来参考一下，谢谢。

电路图看一下

雁南飞001 · 发表于 2024-9-30 22:49:33

lichadu88 发表于 2024-9-29 16:42
电路图看一下

makert · 发表于 2024-11-4 02:09:29

lichadu88 发表于 2024-9-28 19:25
用protell99se 软件，照这照片图画的

protell99se是运行在WIN10系统吗

lichadu88 · 发表于 2024-11-11 23:15:59

makert 发表于 2024-11-4 02:09
protell99se是运行在WIN10系统吗

可以用的没问题
