分享：EM7000电路原理图

云卷云舒

我的表用的是2SK30，不是2SK208

海峰

云卷云舒 发表于 2024-9-20 13:05
类似于be结反向并联，保护作用

那就是相当于两个稳压二极管并联。

老郑小烧

海峰 发表于 2024-9-20 17:15
那就是相当于两个稳压二极管并联。

一般用普通硅二极管，比如MF47。EM7000表头压为0.3V，所以二极管的门槛儿电压要高于这个数。

ddp4m

怎么不谈MF47了？

yjgzhjin2008

海洋DZ 发表于 2024-9-19 16:17
辛苦啦！
谢谢分享！
最小直流电流档到了0.12uA，神器！

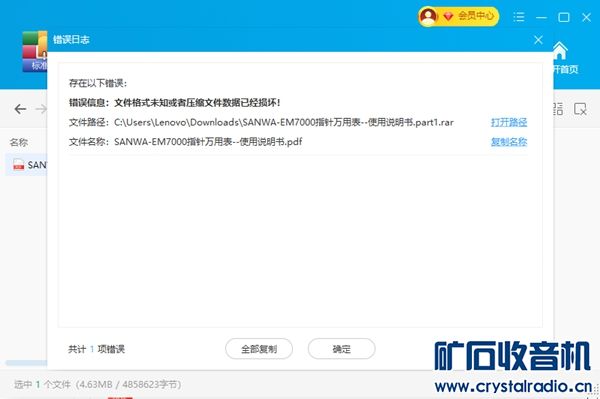

文件无法解压是什么原因

海洋DZ

yjgzhjin2008 发表于 2024-9-21 08:52
文件无法解压是什么原因

这是一个RAR的压缩文件，再次验证没有问题；
可能是你的解压软件的问题吧，更换一个压缩软件试试……

云卷云舒

yjgzhjin2008 发表于 2024-9-21 08:52
文件无法解压是什么原因

下载part1~part4四个压缩包在同一个文件夹，然后解压任何一个压缩包即可

云卷云舒

尽管早就有了一块有源表，但还是冲着0.12uA微电流测量和3MHz交流频响而入手了一块

老郑小烧

yjgzhjin2008 发表于 2024-9-21 08:52
文件无法解压是什么原因

我试了，文件没问题，我用的是《360压缩》软件。

你将原文件名
SANWA-EM7000指针万用表--使用说明书.part1.rar
SANWA-EM7000指针万用表--使用说明书.part2.rar
...

修改成下面这样试试：
SANWA-EM7000指针万用表--使用说明书.rar.001
SANWA-EM7000指针万用表--使用说明书.rar.002
...

如果仍然不行，就更换其它压缩软件试试。

老郑小烧

海洋DZ 发表于 2024-9-19 16:17
辛苦啦！
谢谢分享！
最小直流电流档到了0.12uA，神器！

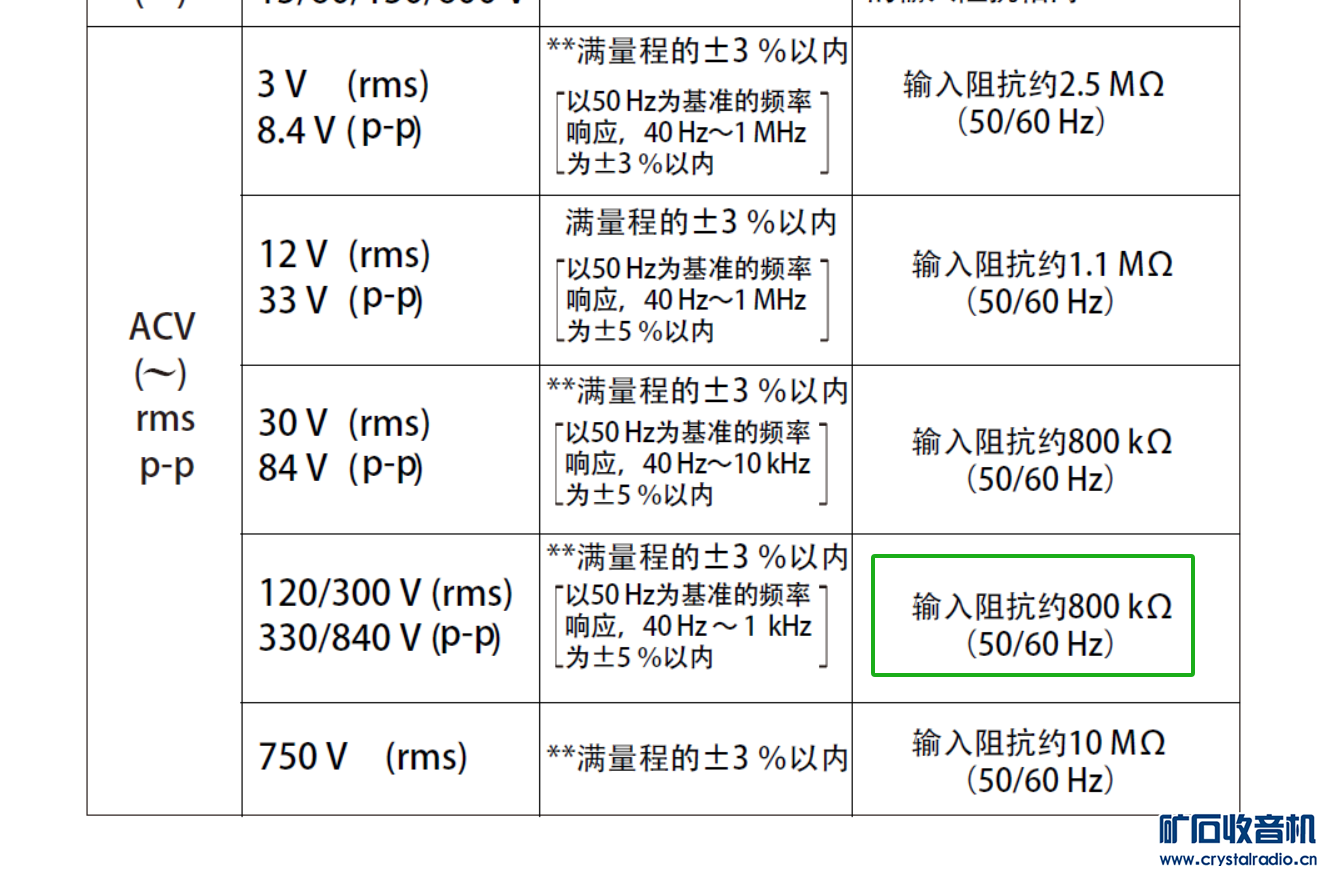

这个中文的好，还纠正了日英版的错误 。

如我所愿

厉害了。谢谢分享。

chongchongyi

感谢楼主分享的成果，为楼主分享精神赞一个。

云卷云舒

老郑小烧 发表于 2024-9-21 11:40
这个中文的好，还纠正了日英版的错误 。

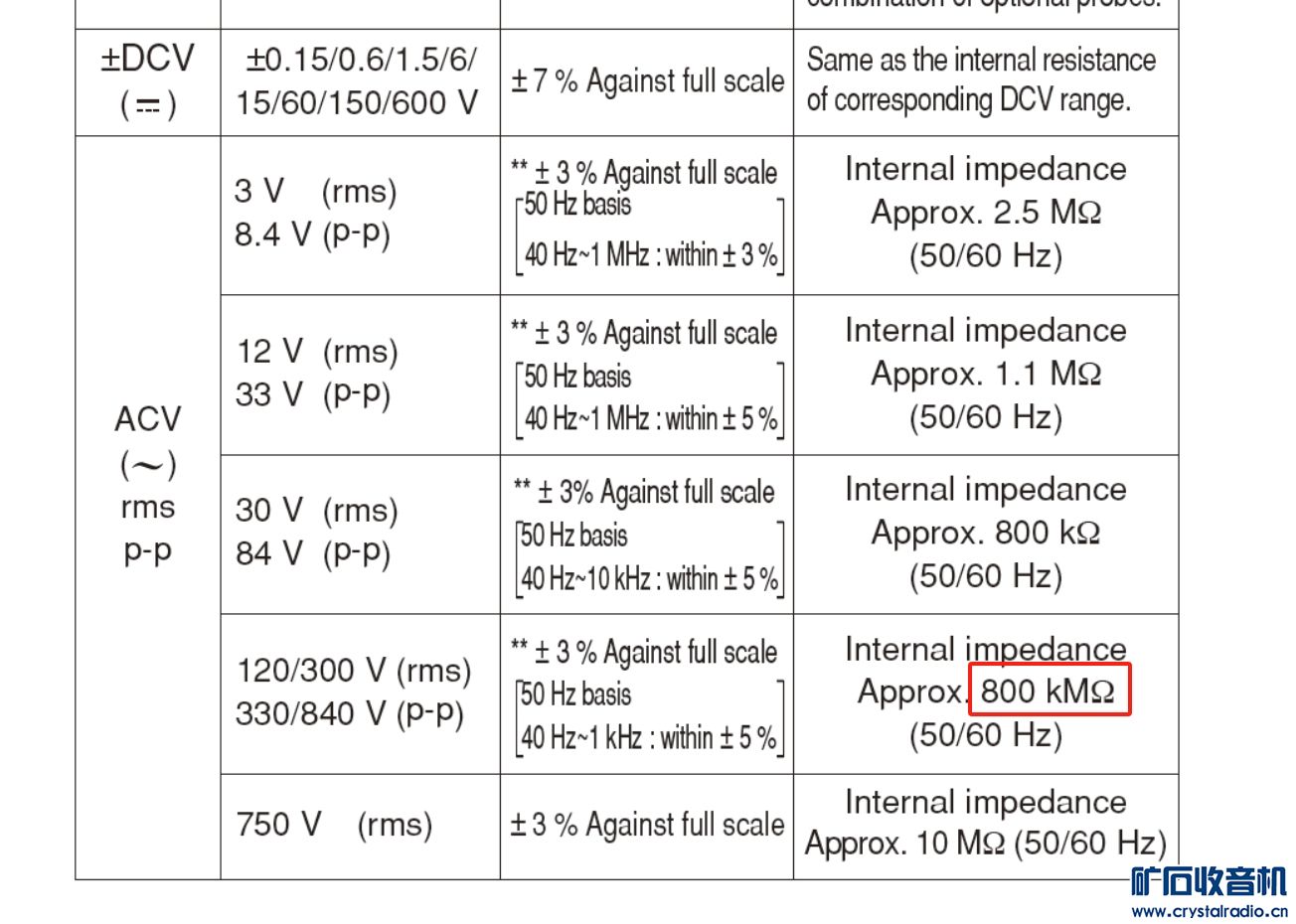

老郑看的真仔细，英文版说明书真的印着800kMΩ呢，日文本是800kΩ没问题。

想不到一贯以严谨著称的小鬼子，也有犯糊涂的时候。

秀发微微

我有一块EM7000，测量不太精准，有无校准方法？

云卷云舒

秀发微微 发表于 2024-10-29 22:54
我有一块EM7000，测量不太精准，有无校准方法？

如果只是个别挡位不准，检测并校准该挡位的量程电阻即可；

如果几乎所有挡位都不准，而误差又有较好的一致性，并且确保表头无殊，就必须校准300mV基础“表头":
把拨盘打到0.12uA&0.3V挡，输入对应的电压0.3V或电流0.12uA，调节PCB上的DCV adj，使之满偏；
也可以把拨盘打到1.2V挡，输入dc 1.2V，调节PCB上的DCV adj，使之满偏；

如果表头误差太大，用上述方法不能校准，只能维修或更换表头了。但，张丝表头一般不易失磁。

EM-7000与它的上辈EM-3000比，外观更娇媚可爱，功能/性能变化不大，虽同是PCB挡位开关，看起来3000的比7000的耐造；电路的设计上，3000的更显简洁易读，7000的有去简就繁之嫌。
