老古董器件——6J1-A

默默无闻111

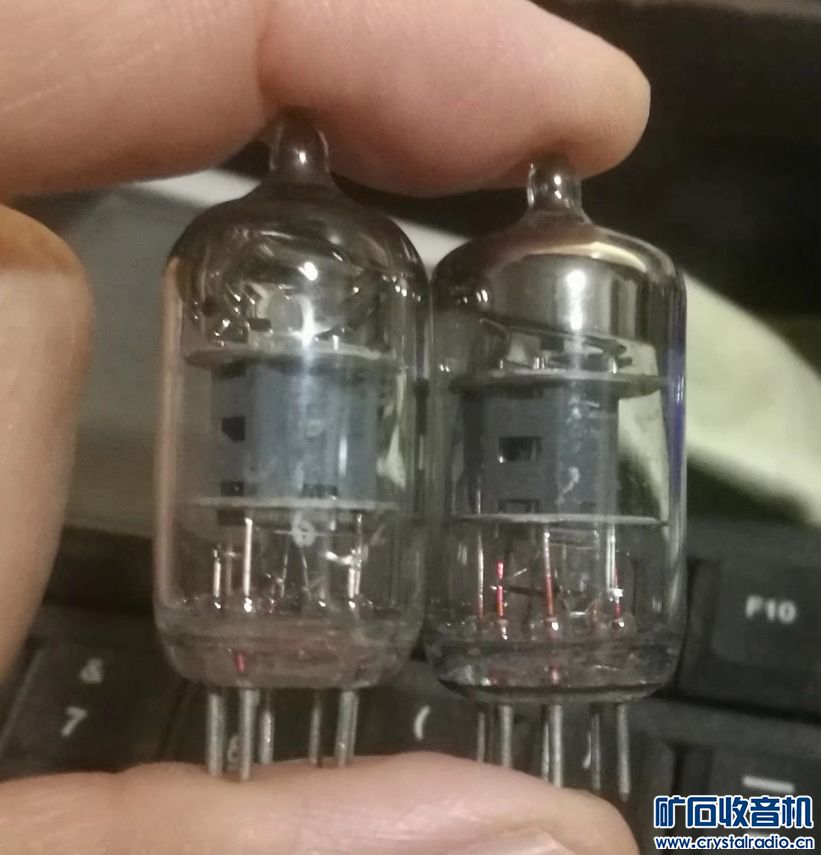

今天翻出一些老古董的高压场效应管6J1-A（电子管6J1的替代品）

当年通信机房有部分的ZM312十二路载波机(长途通信用)电子管设备，邮电部为节能，试推出用高压场效应管替代电子管。由于无需灯丝供电，故节省部分电能。一部机器有6J1电子管85只，每只管子的灯丝电流就是0.17A，说起来电流消耗不多，但架不住数量多呀：一部机器85个0.17A，机房有十几部这样的设备，累积起来就不是小数目了。
直接代换后，效果还不错，电路及参数都不曾改变。但因后来技术进步较快，没两年电子管设备就被晶体管设备替换淘汰了，做为备件的高压场效应管也就没有用武之地了。

星黎飞

当年公家用的 东西，现在还有 应用价值了！

电子管功放的 前级可以用得上！

默默无闻111

星黎飞 发表于 2024-9-2 22:13
当年公家用的 东西，现在还有 应用价值了！

电子管功放的 前级可以用得上！

只可惜我不喜欢玩儿电子管。

newstudent

请问这种电子管载波机的末级输出管是啥？高频输出功率应该不小，否则无法实现长途传输，不过当时有增音机，好像也不用传太远。
这种类似的明线12路载波机我曾见过，但已经是停用状态，随便打开一个盘子（当时俗称）隐约印象中有6J1之类的管子，机器型号忘了。
本人对老旧通信设备的历史有一定兴趣，无奈近20年拆迁力度太大，很多东西没见过就已处理干净，比如增音机（300路同轴载波）原安装位置地下现在空空如也，长什么样都不知道。至于300路载波机听说当时是比较先进的设备，除了传输长途电话外还可以承载视频会议系统，供大领导开会用。现在同样的位置连载波后两代马可尼SDH设备也在十年前淘汰了，载波后面应该是PDH，基群2M可以同时传30路电话，4次群好像是准同步数字系统最高的，可以同时走480个话路，这设备只在学校玩过某有线电厂（3个数字）生产的，里面有十字架样式的三极管。

默默无闻111

newstudent 发表于 2024-9-2 22:29
请问这种电子管载波机的末级输出管是啥？高频输出功率应该不小，否则无法实现长途传输，不过当时有增音机， ...

电子管十二路载波机的有源盘除了线路放大器盘（6P1*2+6P3P*3）、导频放大器盘(6P1*2)外，均是使用6J1。

终端机：线路放大器一个，增音机：线路放大器二个；线路放大器：二只6P1，三只6P3P，输出电平2Nb(≈17.4db)/600Ω，换算成功率≈54.6W，电子管十二路载波机一个转接段的最大传输距离1200Km（中间每隔70-130Km需设一个增音站）。

频分复用的多路通信：
明线载波通信有单路、3路、12路、高12路，超12路载波机；
对称电缆载波通信有3 路（前群）、12路（基群）、60路（超群）、120路和480路载波机；
小同轴电缆载波通信有300路（线群）、960路、2700路和3600路载波机；
中同轴电缆载波通信主要有1800路（主群）、3600路和10800路载波机等。

我们这是个三线城市，最多的是300路，视频会议电路占用一个超群。
以后就发展到了光纤通信PDH、SDH。

你说的增音机是无人增音机，就是个密封、充气的金属箱子（充气，是由端站自动充气机给电缆及无人增音机充入固定气压的气体，以防潮、防水渗入）


补充内容 (2024-9-3 21:55):
更正：线路放大器输出电平17.4db，换算成功率应该是≈54.6mW。

newstudent

默默无闻111 发表于 2024-9-3 09:42
电子管十二路载波机的有源盘除了线路放大器盘（6P1*2+6P3P*3）、导频放大器盘(6P1*2)外，均是使用6J1。
...

感谢科普，相关内容在课本中似曾相识，我学这些东西的时候载波已基本淘汰（PDH处于淘汰边缘，SDH大规模上马，密集波分复用陆续铺开），所以未重点学习。

另：一万路载波有电子管的吗？

默默无闻111

newstudent 发表于 2024-9-3 10:14
感谢科普，相关内容在课本中似曾相识，我学这些东西的时候载波已基本淘汰（PDH处于淘汰边缘，SDH大规模上 ...

我见过的电子管载波设备，就只有3路、12路、高12路，到超12路就是晶体管的了。但是到高、超12路时，部分电路就与12路载波设备有区别了，增加了压缩/扩展电路，类似杜比降噪电路。超12路的噪声要稍微大些，尤其是在恶劣天气时，会造成部分电路噪声过大，无法使用，甚至整个电路都无法使用，甚至中断。
12路线路频谱36-144KHz，以此推算：叠加高12路，再叠加超12路，这时的频谱高端已达到了无线电广播的下限（550KHz左右）。

newstudent

默默无闻111 发表于 2024-9-3 11:20
我见过的电子管载波设备，就只有3路、12路、高12路，到超12路就是晶体管的了。但是到高、超12路时，部分 ...

10年前我与一位60年代初（已退休）的老职工搭档，他也没见过电子管载波设备。另外当年从事这类设备维护工作要政审，普通人干不了这个活
我刚上班时是搞电话的，当时打交道的已经是菊花牌程控电话交换机了（相对落后，用的是普通赛扬处理器工控机以及8051系列单片机），楼下便是载波（基本淘汰完毕）和光传输设备（notel/菊花/中兴），其他地方还有马可尼之类的SDH，学校里见过当时号称最先进的富士通155M。

默默无闻111

newstudent 发表于 2024-9-3 12:43
感谢科普。

不客气， 还要谢谢你，让我回忆起多年前的事儿，毕竟离开那个岗位至今已经有30多年了。

lihau

电子管载波设备我只看到过3路、12路的。

lihau

newstudent 发表于 2024-9-2 22:29
请问这种电子管载波机的末级输出管是啥？高频输出功率应该不小，否则无法实现长途传输，不过当时有增音机， ...

通信设备淘汰太快了，现在工会想搞个电信历史博物馆的20年前的旧物件也很难找到。

newstudent

lihau 发表于 2024-9-3 13:24
通信设备淘汰太快了，现在工会想搞个电信历史博物馆的20年前的旧物件也很难找到。

20年前的东西还是能找到的，不过30年前的不好找了。

newstudent

lihau 发表于 2024-9-3 13:03
电子管载波设备我只看到过3路、12路的。

3路我见过摆在桌上的（2001年），因为不是我维护的设备，而且是开机状态，所以无法研究内部结构。后来不知什么时候就没了。

默默无闻111

newstudent 发表于 2024-9-3 10:14
感谢科普，相关内容在课本中似曾相识，我学这些东西的时候载波已基本淘汰（PDH处于淘汰边缘，SDH大规模上 ...

电子管12路载波机成熟普及后，因为晶体管的大规模推出，其价格、功耗、体积等诸多优势，70年代中后期，电子管设备就没再研发和生产的必要了。

老呆

被代替的，60年前一毛钱一个的全新处理品，应该还能用。
