拆了德生2P3套件中周

ddsddp · 发表于 2024-8-30 16:39:18

漆包线直径量不出，应该是0.07。电感电容内阻用电桥在7.8KHz下测得

zzfjct · 发表于 2024-8-30 17:41:04

03是检波级中周，01是中放级中周，02是本振线圈。
2P3只有一级中放吗？

ddsddp · 发表于 2024-8-30 18:09:11

本帖最后由 ddsddp 于 2024-8-30 18:12 编辑

zzfjct 发表于 2024-8-30 17:41
03是检波级中周，01是中放级中周，02是本振线圈。
2P3只有一级中放吗？

两个中放的啊

WXYZ · 发表于 2024-8-31 13:47:02

你这三个中周中振，3.4.5三个脚，顶视图与右边的图不一致。是不是画错了？

ddsddp · 发表于 2024-8-31 19:36:45

WXYZ 发表于 2024-8-31 13:47
你这三个中周中振，3.4.5三个脚，顶视图与右边的图不一致。是不是画错了？

没错，右边原理图只是方便画电路图，引脚位置随便放，只要引脚序号和封装图有联系即可

芳香烃88 · 发表于 2024-9-2 09:54:59

学习了，

nieyunchu · 发表于 2024-9-4 14:56:08

没有具体线圈匝数数据吗

nieyunchu · 发表于 2024-9-4 14:57:52

有哪位知道配223双联电容的中周具体绕制数据的，请赐教

ddsddp · 发表于 2024-9-4 15:45:11

本帖最后由 ddsddp 于 2024-9-4 15:48 编辑

nieyunchu 发表于 2024-9-4 14:57
有哪位知道配223双联电容的中周具体绕制数据的，请赐教

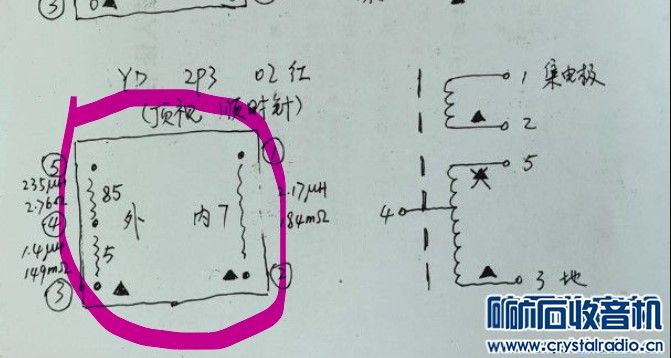

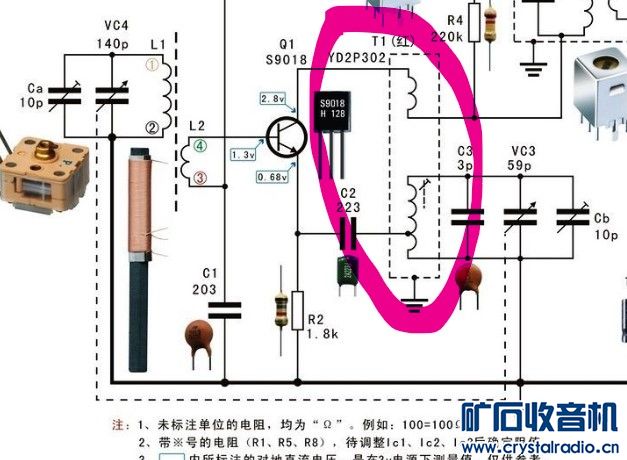

第三个就是配223双联的震荡变压器，里面的数字就是匝数，内就是先绕，外就是后绕，标黑三角的引脚就是绕线起始脚，从顶上看按顺时针方向绕。

boyboyjack · 发表于 2024-9-6 11:01:18

请教楼主，绕中周的铜线线径大小

ddsddp · 发表于 2024-9-6 15:23:03

boyboyjack 发表于 2024-9-6 11:01
请教楼主，绕中周的铜线线径大小

一般都是0.07mm或0.08mm

bg4i-xin · 发表于 2024-9-11 07:34:55

学习了！感谢楼主！

waters · 发表于 2024-9-11 17:46:27

这中周我朋友定做了1000套

szsz · 发表于 2024-9-14 01:38:37

waters 发表于 2024-9-11 17:46
这中周我朋友定做了1000套

可以从你朋友那买几套吗，想折腾一下这个电路

waters · 发表于 2024-9-29 14:13:05

szsz 发表于 2024-9-14 01:38
可以从你朋友那买几套吗，想折腾一下这个电路

可以的，找我就行了。
