一贴两拆（光电变换器，光电驱动器）

量子隧道

发这个帖的目的，是想做个电流源，给它找壳子。
这里有两个实验室淘汰下来的壳子，里边的东西很好看，但是也是过期过时的东西。没想出来它们的去处。看看各位看官是否有需要用到的地方。
前合照：

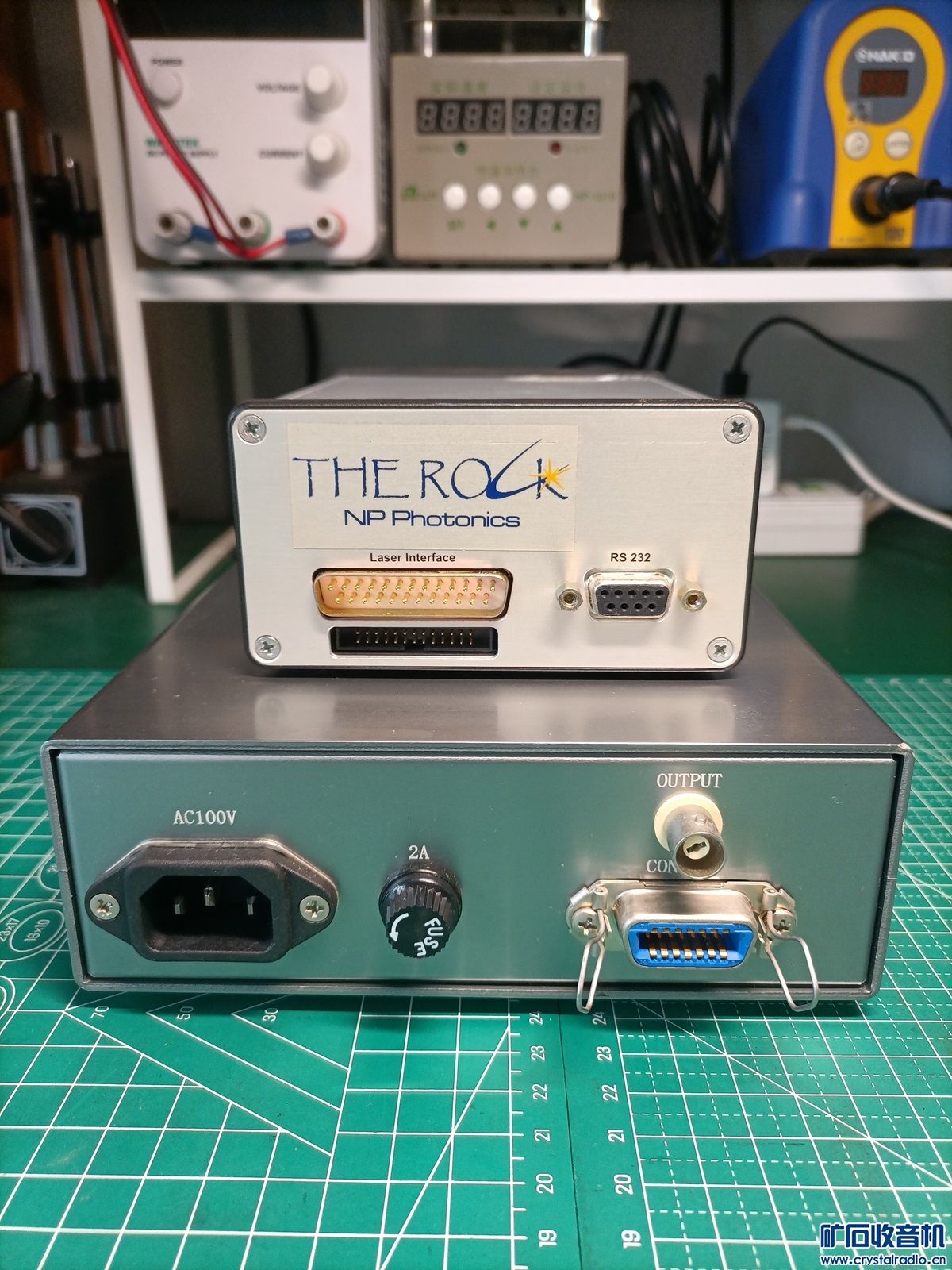

后合照：

量子隧道

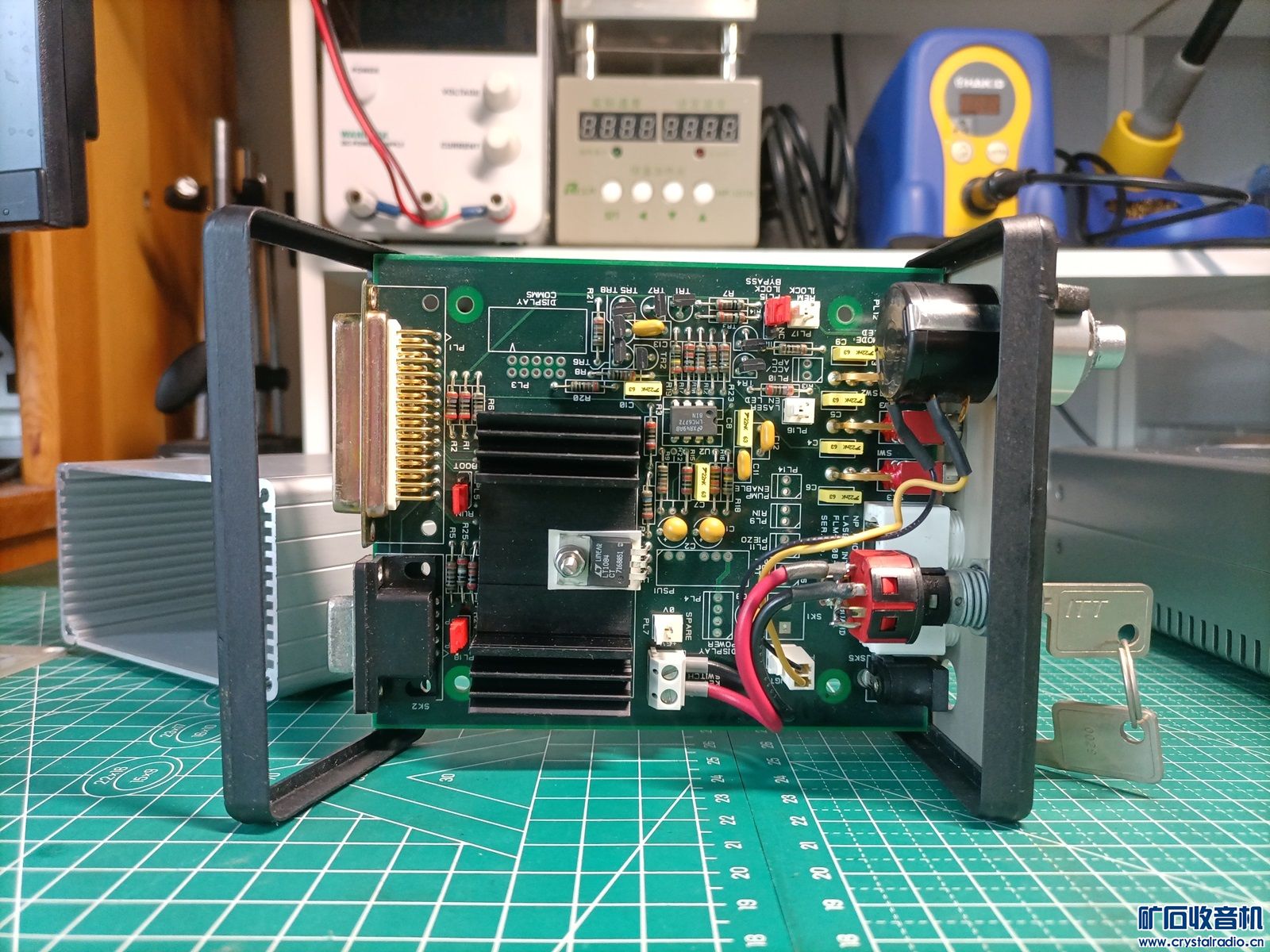

小盒里边的东西：

量子隧道

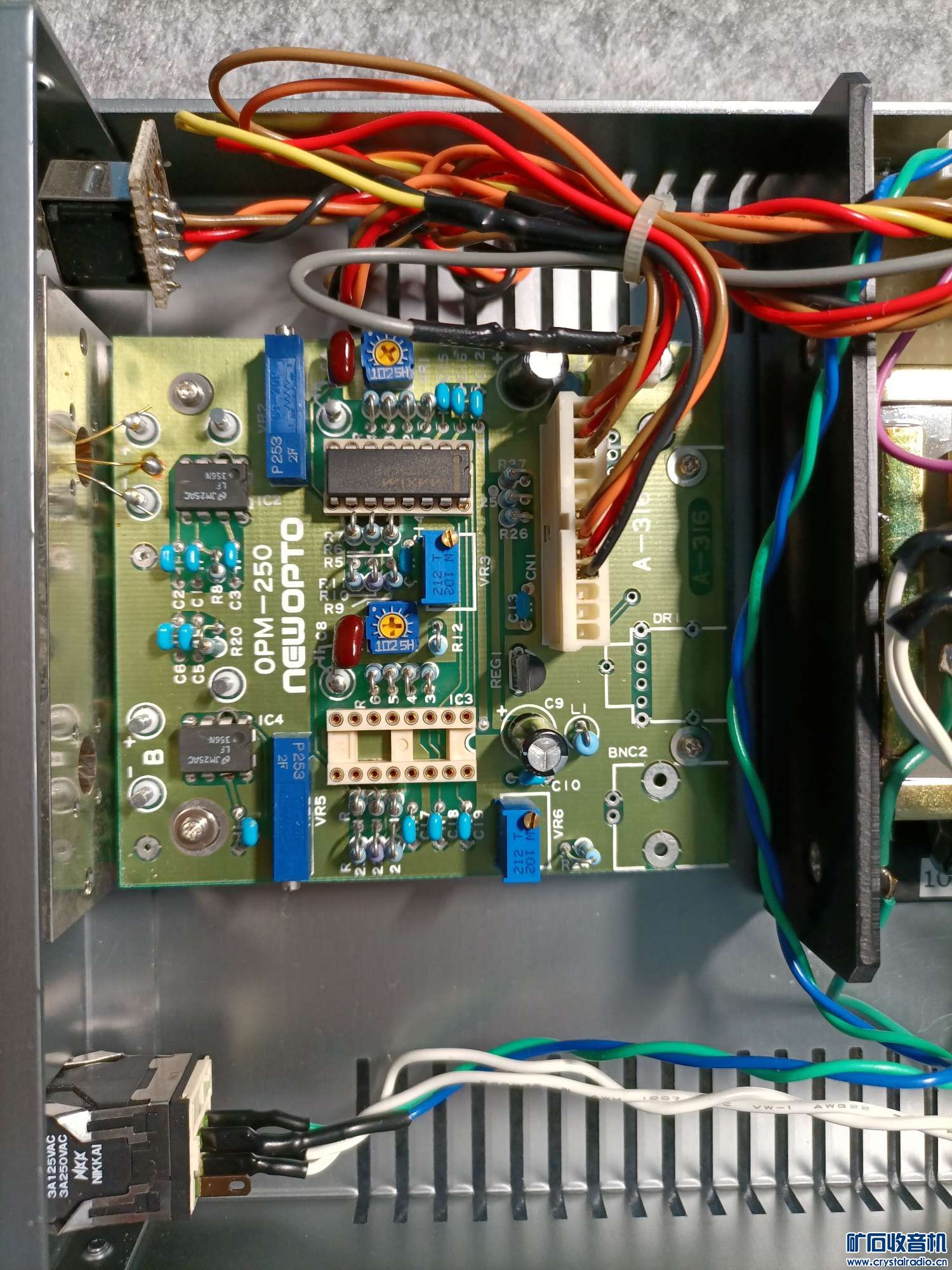

大盒里边的东西：

本质上是个I-V变换器：

把TIA拿出来单看：

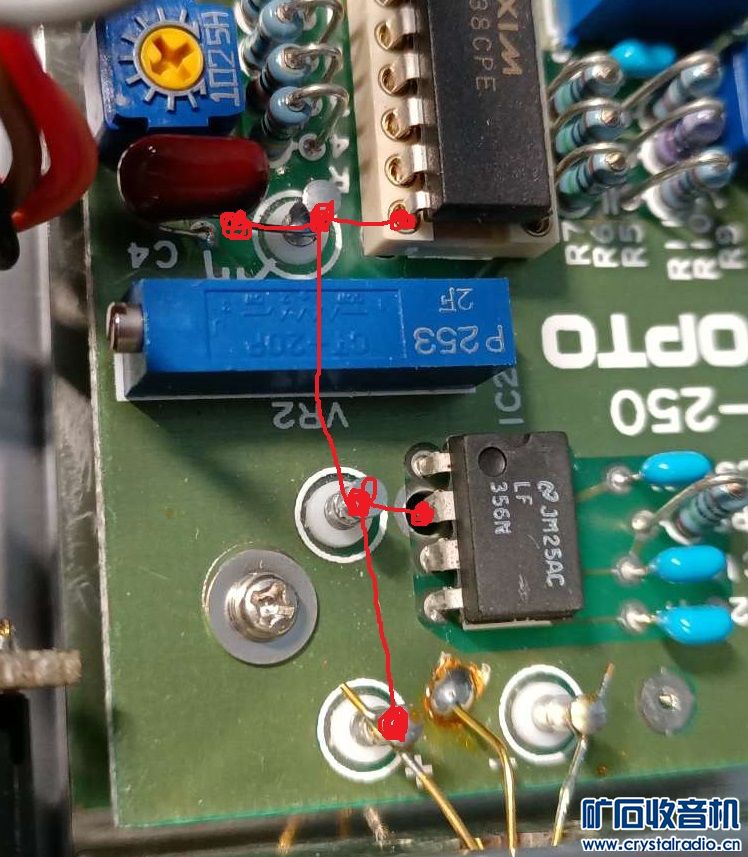

关键电流注入节点和反馈节点不在PCB上，是用特氟龙塑料悬空起来的。那个I-V变换运放的关键腿也是PCB钻空了的：

MT4S301

量子隧道 发表于 2024-8-23 15:35
大盒里边的东西：

本质上是个I-V变换器：

计较电荷的腿悬空此前仅在ADI手册里读到，这是第一次见。
可它咋用LF356呢？瞬间形象一落千丈

量子隧道

各位友人有需要里边的什么东西，出邮费即发。就是别要壳子就行

量子隧道

MT4S301 发表于 2024-8-23 15:37
计较电荷的腿悬空此前仅在ADI手册里读到，这是第一次见。
可它咋用LF356呢？瞬间形象一落千丈

不到PA级。才nA级，确实不值得这么折腾。

MF35_

MT4S301 发表于 2024-8-23 15:37
计较电荷的腿悬空此前仅在ADI手册里读到，这是第一次见。
可它咋用LF356呢？瞬间形象一落千丈

LF356在不差的，30pA的输入偏置，10fA的电流噪声密度，电压噪声密度也不算太高（在TIA中不是特别重要），这玩意儿就是为TIA设计的，当年算是非常好的指标了，我在很多老的精密仪器都见到过它，手里有不少拆机356，感觉挺好用的

漂移指标差了些，但它的温漂是可以调整补偿的，可能用在这个设计中够用吧
