求个海河356型五灯交流收音机电路图

陪你听风

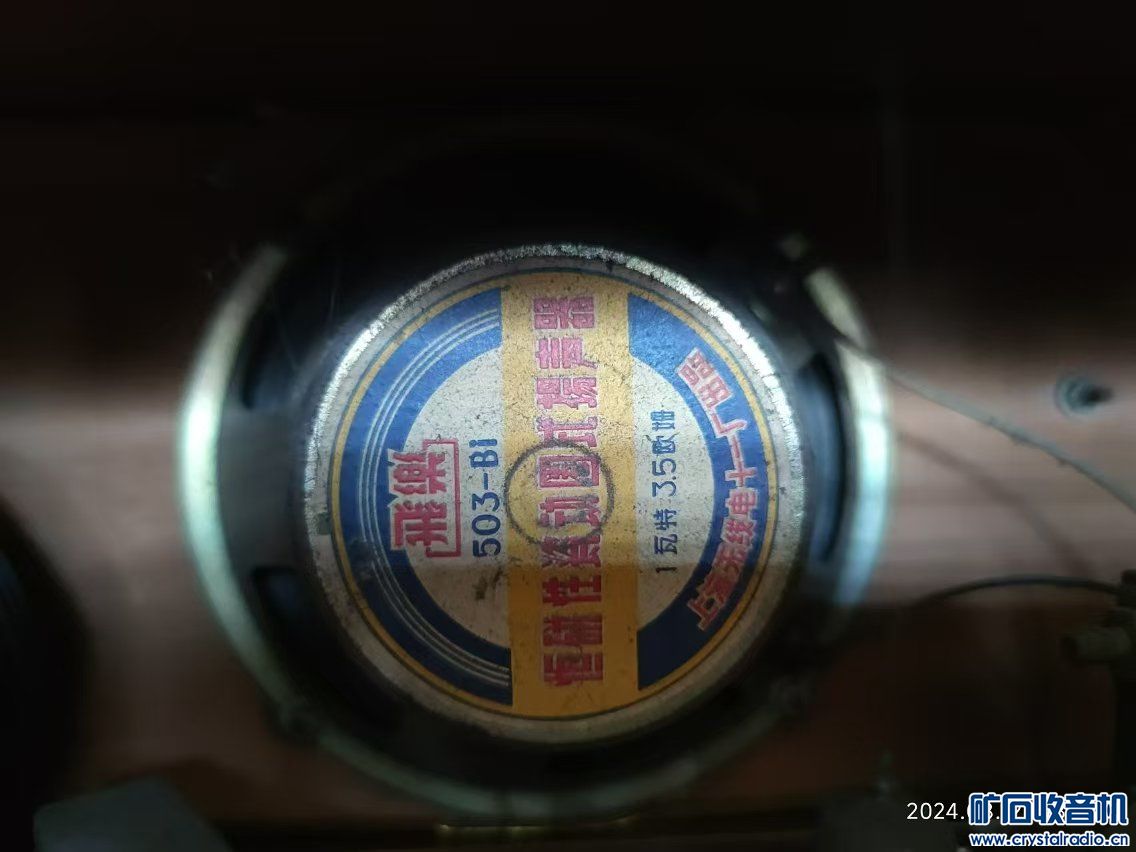

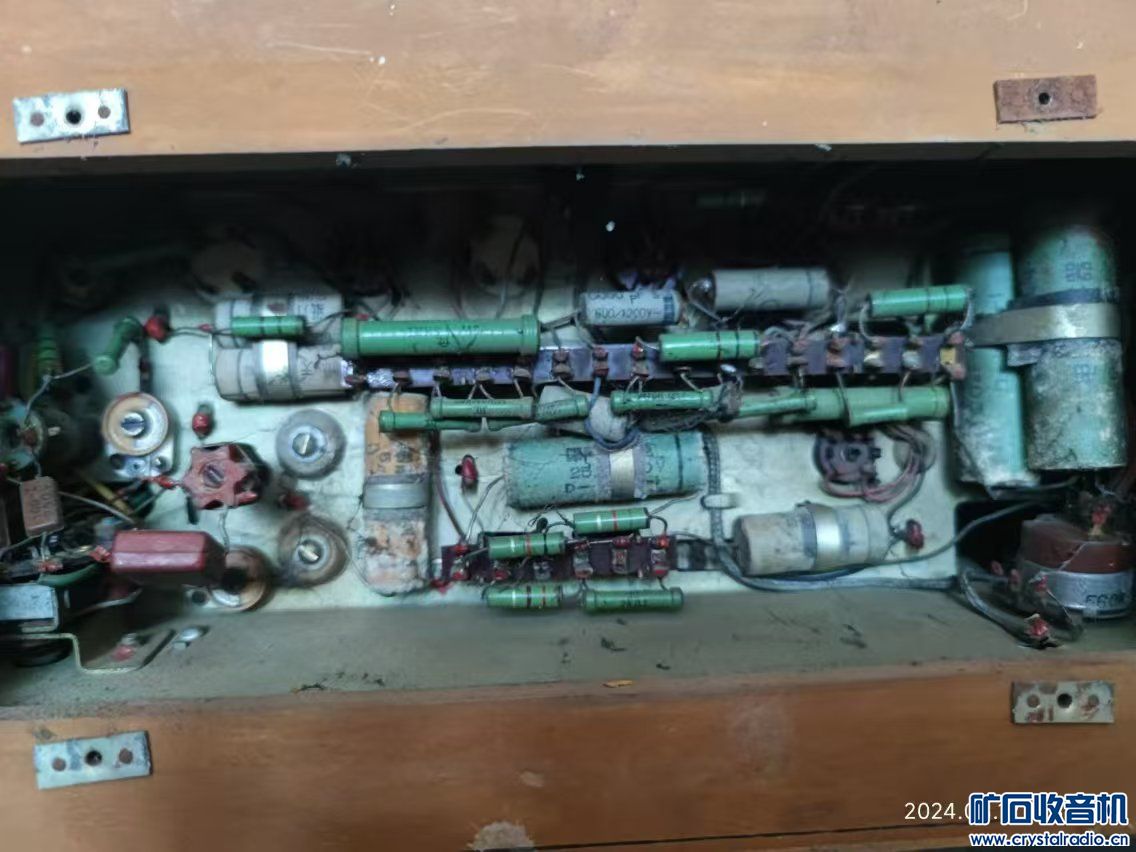

朋友父亲的机器，叫打理一下，初看了一下品相不错，估计电容失效的居多，请诸位大咖帮忙提供一下电路图。谢谢。

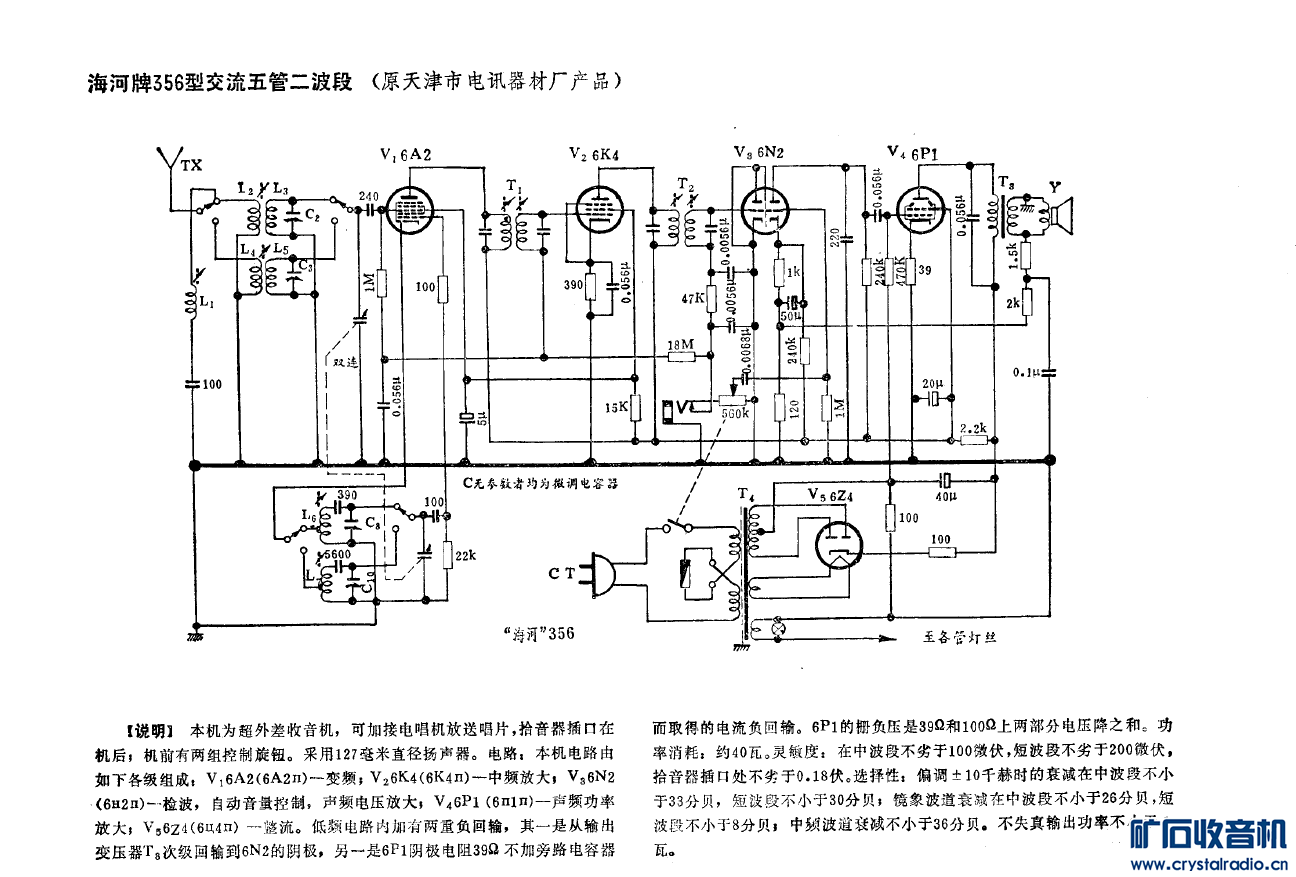

彗星

海洋DZ

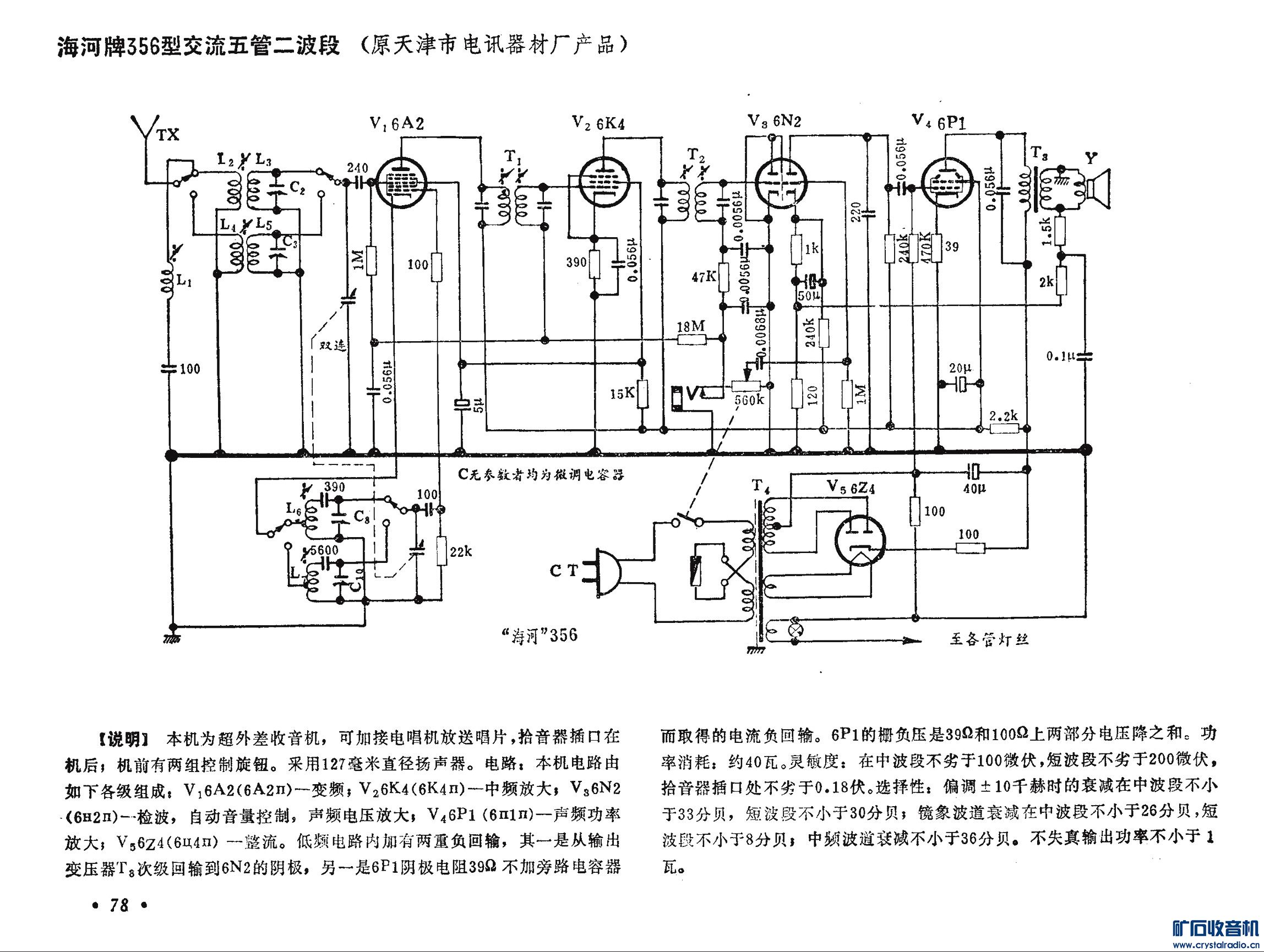

补充一份清晰度稍高一点的：

大舌头2021

6P1的偏置电路有意思，用点固偏，可以省下一个电解，电源电压也可以低点。

于海旺

普及型收音机的电源与功放电路。
经6Z4整流后的直流电压加到6P1的屏极，经R2、C3滤波后的直流电压再分别加给6P1帘栅极及其他管的屏极。6P1的栅偏压Eg由两部分组成：一部分是6P1阴极电流在R4上所产生的压降，另一部分是所有电子管的全部阴极电流在R1上产生的压降。

陪你听风

彗星 发表于 2024-8-12 15:04

谢谢提供，很有帮助

陪你听风

海洋DZ 发表于 2024-8-12 15:20
补充一份清晰度稍高一点的：

谢谢提供，非常有帮助。

陪你听风

于海旺 发表于 2024-8-12 16:29
普及型收音机的电源与功放电路。
经6Z4整流后的直流电压加到6P1的屏极，经R2、C3滤波后的直流电压再分别加 ...

感谢于版的分析讲解，受益匪浅

铁蛋

这型号的机器我有过两台。由于我单位是从天津迁来的大三线军工厂，职工家属对老家天津的产品情有独钟。海河机器机壳做的特瓷实，舍得堆料，沉甸甸的。

陪你听风

铁蛋 发表于 2024-8-13 10:48
这型号的机器我有过两台。由于我单位是从天津迁来的大三线军工厂，职工家属对老家天津的产品情有独钟。海河 ...

嗯，看起来还不错

陪你听风

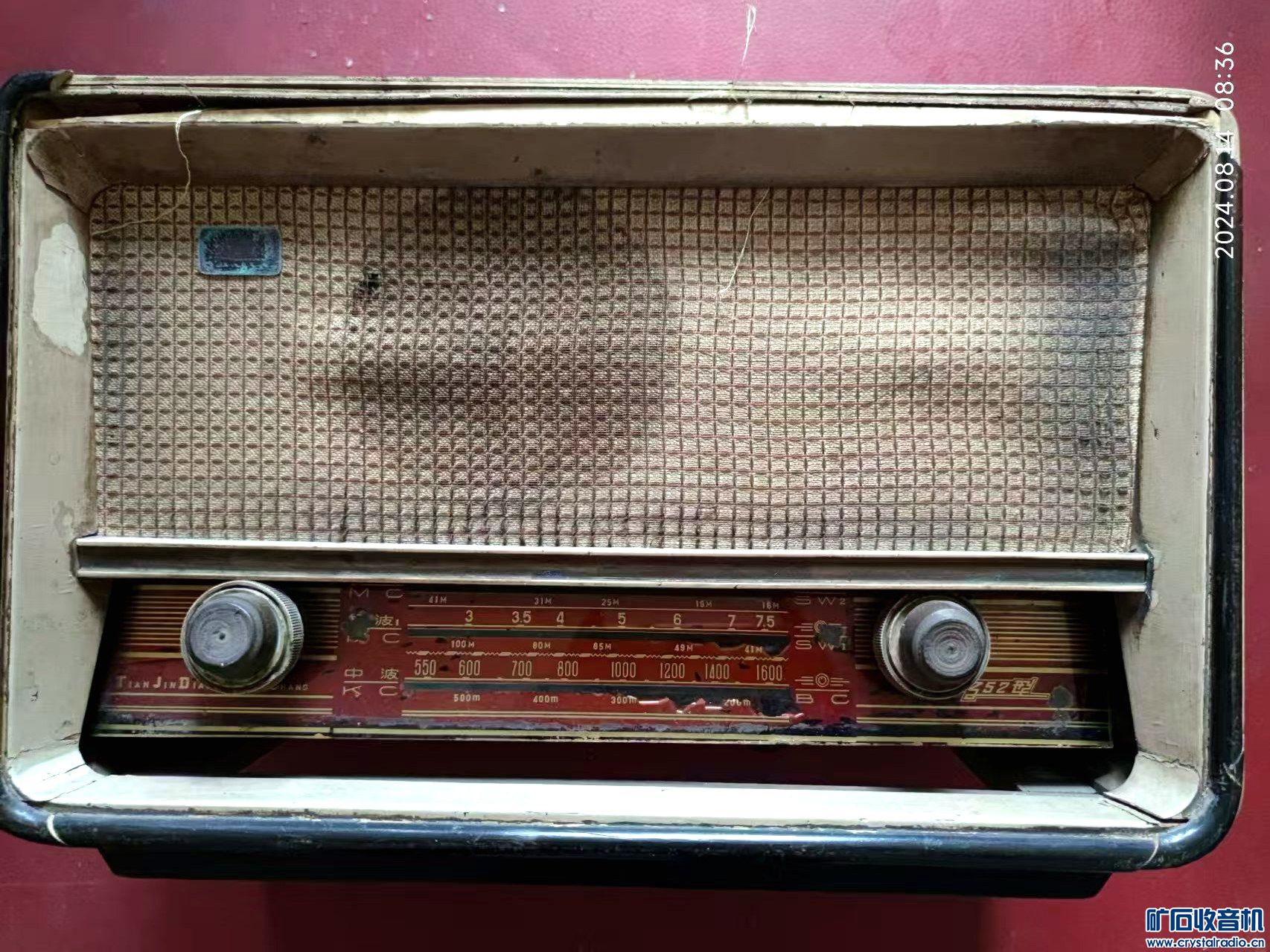

另一个朋友也送过来一台海河牌，是352还是Z52？品相差大了，地下室放着受潮，机壳基本散架。
两台一起整，原件好替换，不知道最后怎么样。
