网络变压器做LLC

JuncoJet · 发表于 2024-7-30 10:19:03

最近在搞射频，看了很多的资料，发现射频功放和LLC基本相似
所以买了几个网络变压器玩玩，既能隔离还能保证高频稳定性

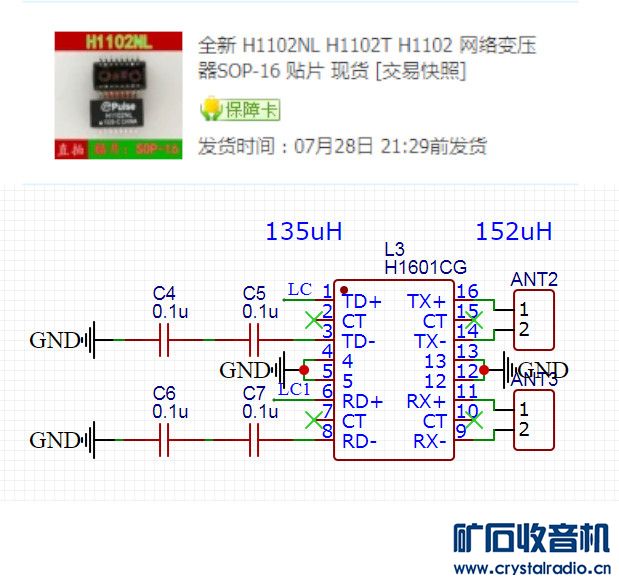

1kHz测得主副边感值，副边内集成了共模电感

scx · 发表于 2024-7-30 12:32:57

看到路由器、机顶盒等里面有这东东，好奇里面的乾坤是个啥？

MF35_ · 发表于 2024-7-30 13:00:02

scx 发表于 2024-7-30 12:32
看到路由器、机顶盒等里面有这东东，好奇里面的乾坤是个啥？

就是用磁环或双孔磁芯绕的小线圈儿

JuncoJet · 发表于 2024-7-30 13:01:48

scx 发表于 2024-7-30 12:32
看到路由器、机顶盒等里面有这东东，好奇里面的乾坤是个啥？

百兆的是这样，4个磁环
千兆的8个磁环

MF35_ · 发表于 2024-7-30 13:04:36

JuncoJet 发表于 2024-7-30 13:01
百兆的是这样，4个磁环
千兆的8个磁环

嗯，这东西如果对增益平坦度要求不高（比如窄带用），可以当作小信号射频变压器用，我之前做DDS输出的时候就把这东西用作输出耦合，因为那时候买mini的射频变压器太贵了

JuncoJet · 发表于 2024-8-7 09:47:51

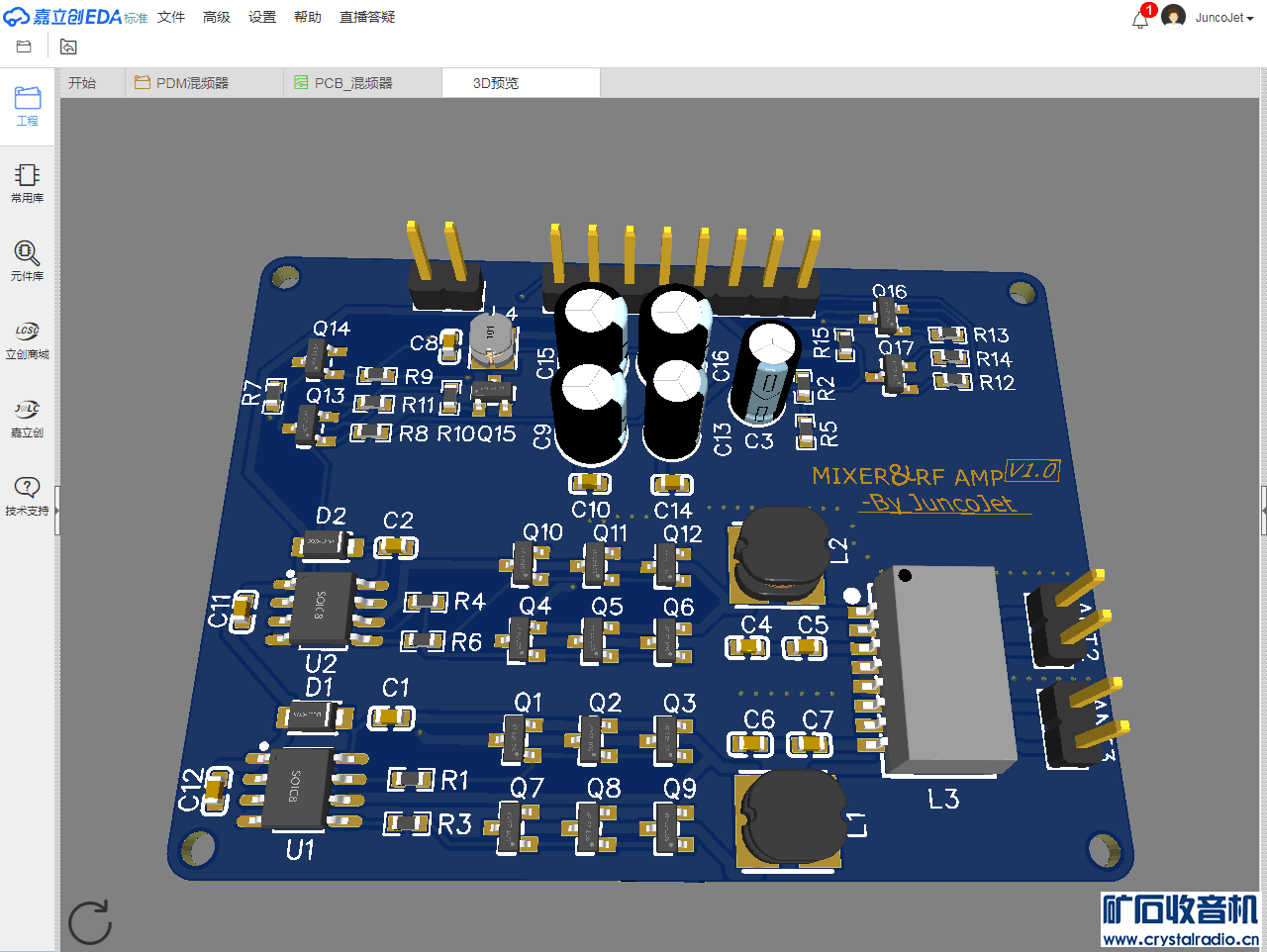

实测有问题，驱动和MOS部分没有电流

JuncoJet · 发表于 2024-8-7 09:51:25

半桥电路这么设计有问题，我短接掉LLC的C也不行
没有电流
