莺歌794-1电子管收音机图纸

w2000 · 发表于 2024-7-18 13:40:19

莺歌794-1电子管收音机图纸

手上的这个收音机出掉，当时想打理下收藏，特地在坛友处花30元买了本图集，因为里面有这个型号的图纸，后来机器实在占地方就出掉了。

现在把图纸也发上来吧，有需要的坛友可参考。

目录里面的型号

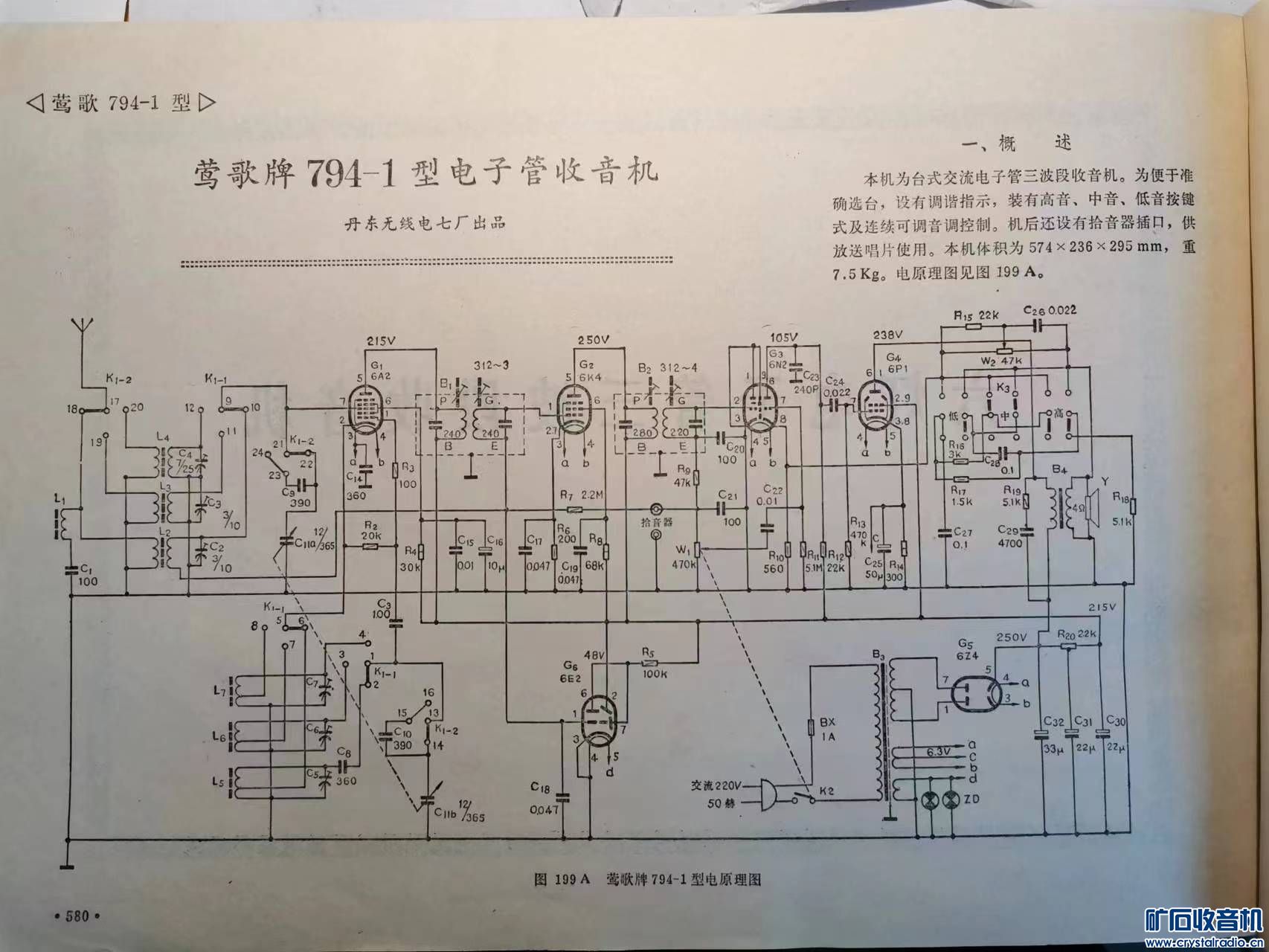

线路图

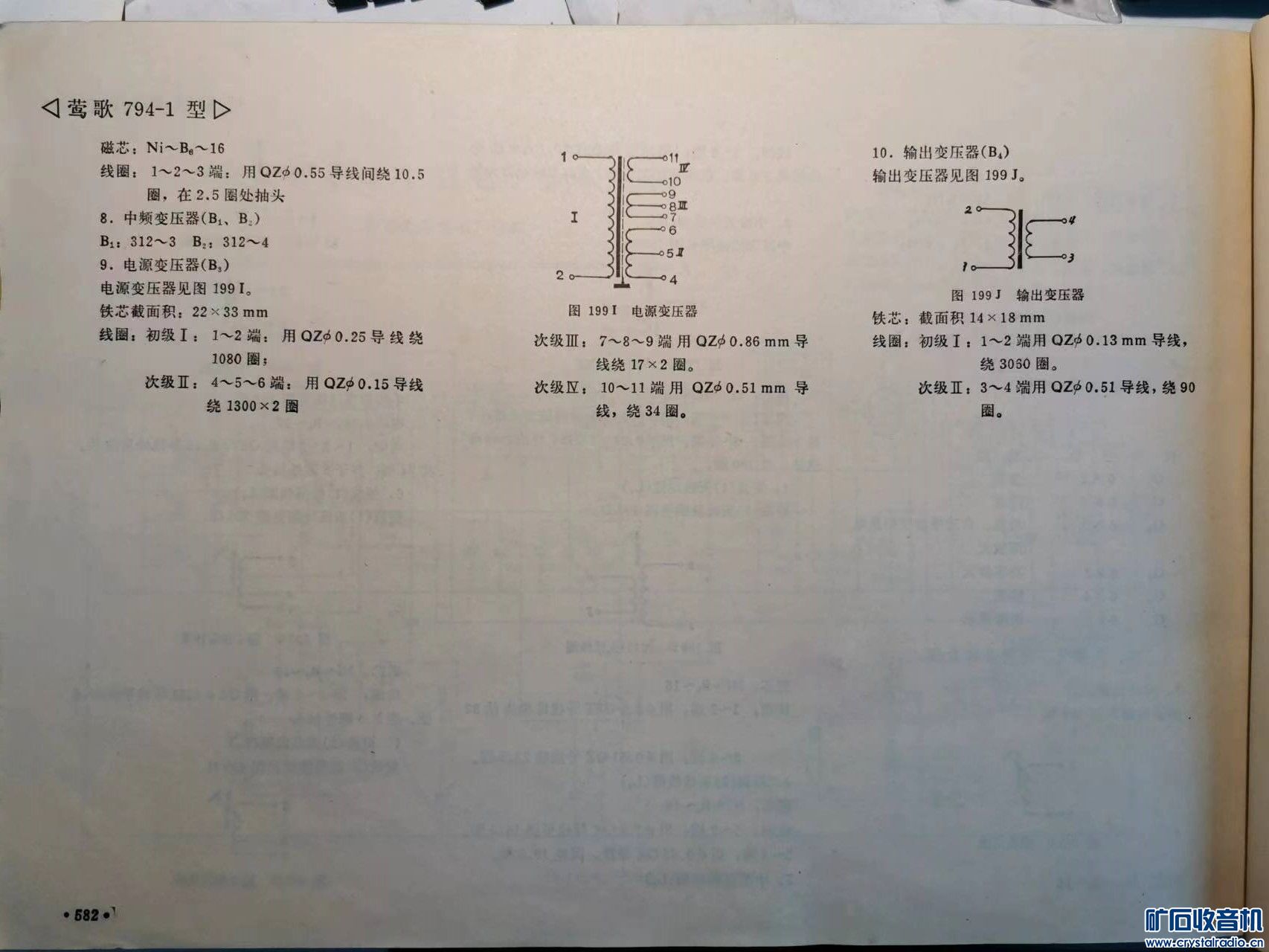

主要元件数据1

主要元件数据2

zarete · 发表于 2024-7-18 13:50:59

这个书我也有，当时在孔网一元买的，邮费6元

wangjimin · 发表于 2024-7-18 16:32:00

现在这本书出吗？

海洋DZ · 发表于 2024-7-18 17:07:20

本帖最后由海洋DZ 于 2024-7-18 17:09 编辑

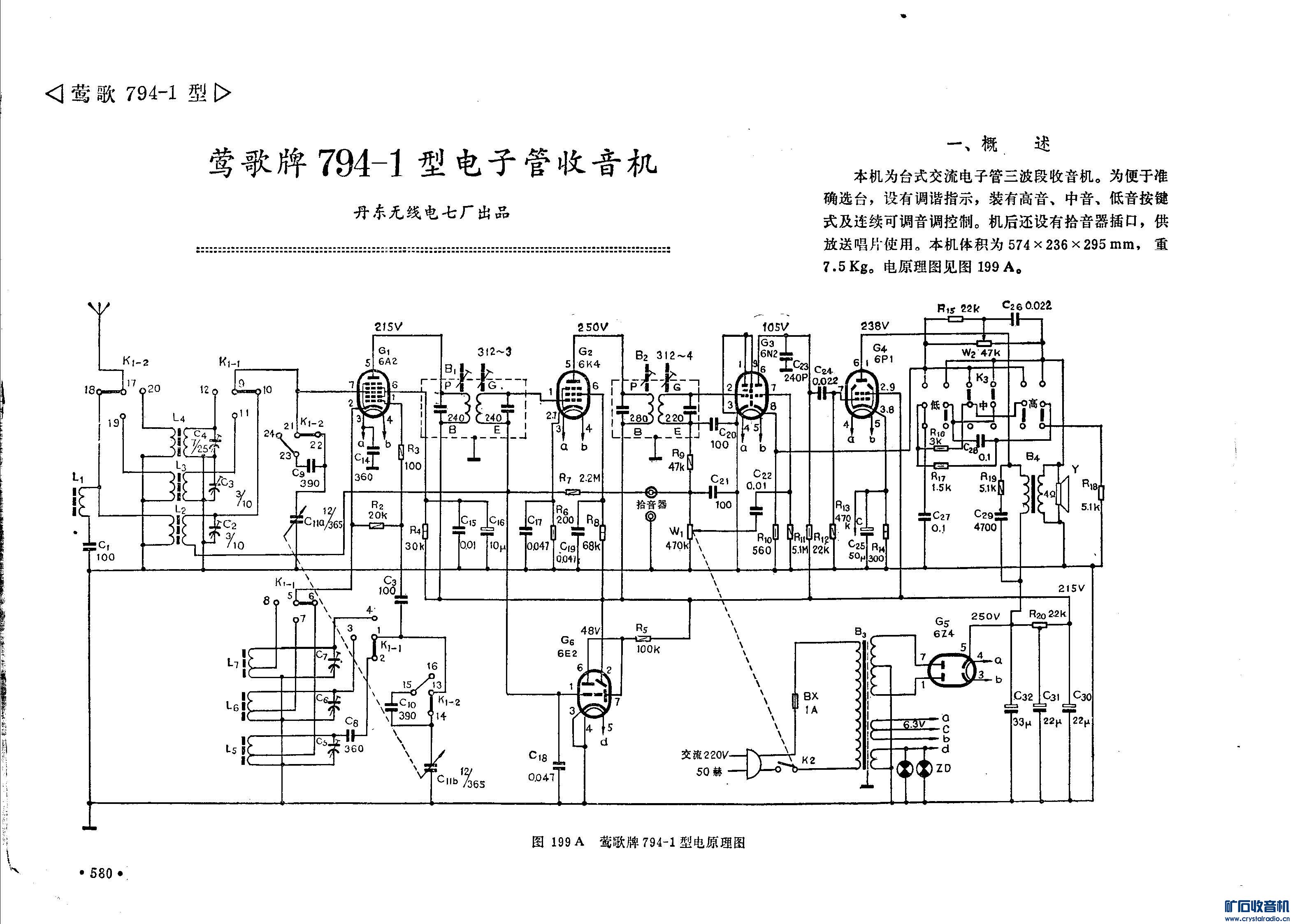

补充一份清晰一点的：莺歌794-1型电子管收音机图纸


BG3KYT · 发表于 2024-7-18 17:13:02

谢谢楼主提供的宝贵资料保存了

w2000 · 发表于 2024-7-19 08:53:08

当时找遍了网上也没找到这个莺歌牌794-1型电子管收音机图纸原理图

lanfeng3005 · 发表于 2024-7-19 16:43:03

感谢楼主的分享！
