[实验] 怎样用稳压电源烧坏你的 LED

scoopydoo

起因是这样的，在隔壁一个帖子里挖老湿问了俺一个触及灵魂的问题：

btw. 顺带问下大湿的那个 Advantest “SMU” 会不会烧 LED  输出已使能，设置为可能的最高电压，再接 LED

应挖老师的要求，做个不严谨，也不具备广泛代表性的小实验哈。因为俺的爱德万 R6243 最高输出达 110V，因此没有设置那么高，而是设在了正常人比较习惯的 20V，另外还测了 R6243 的小兄弟 R6240，电压设在它的上限 15V，二者的电流都设在 20mA。

测试电路很简单，就是发光管、钮子开关、以及一个 250 毫欧姆的电流采样电阻，三者串接起来接在电源的输出端上。

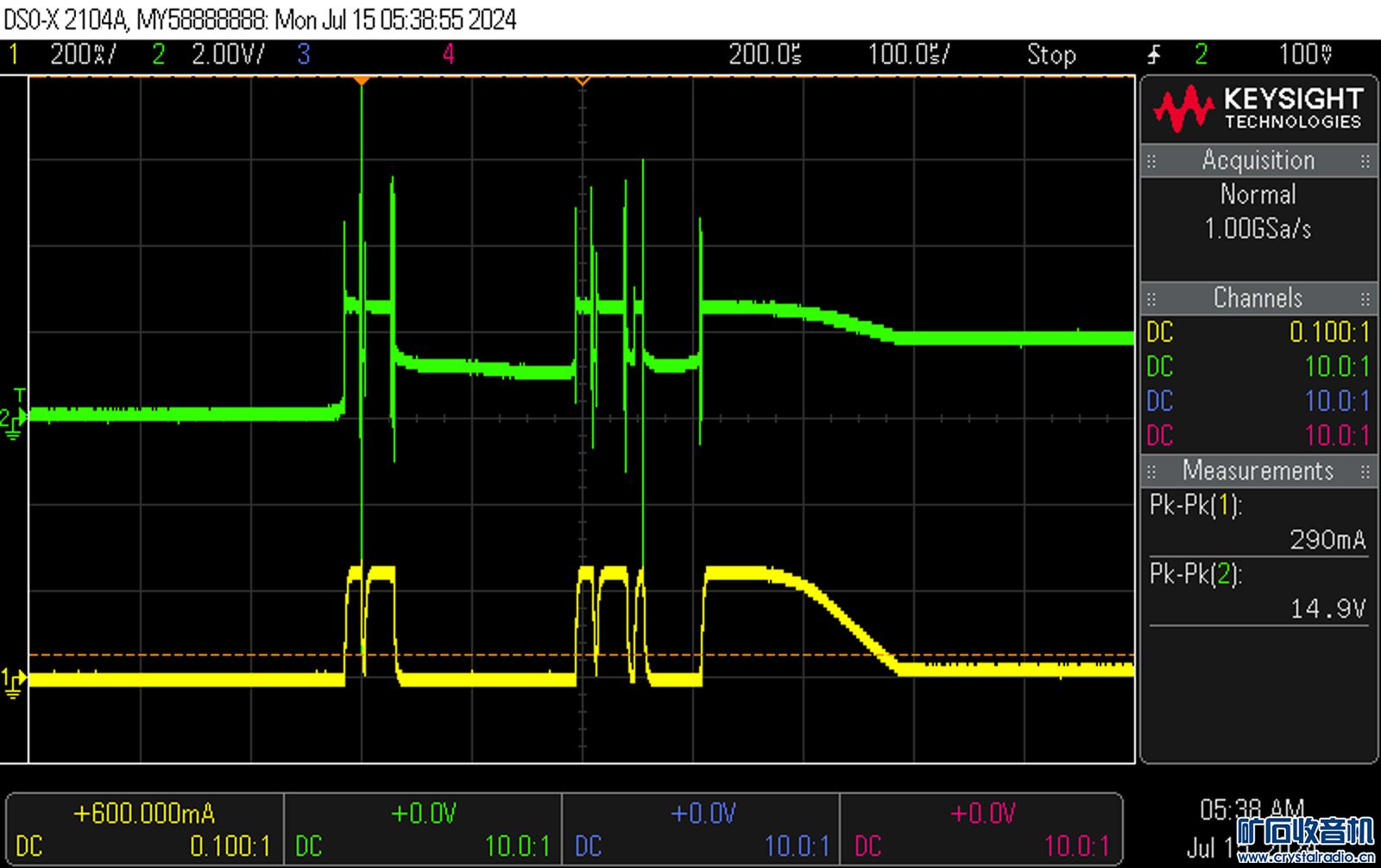

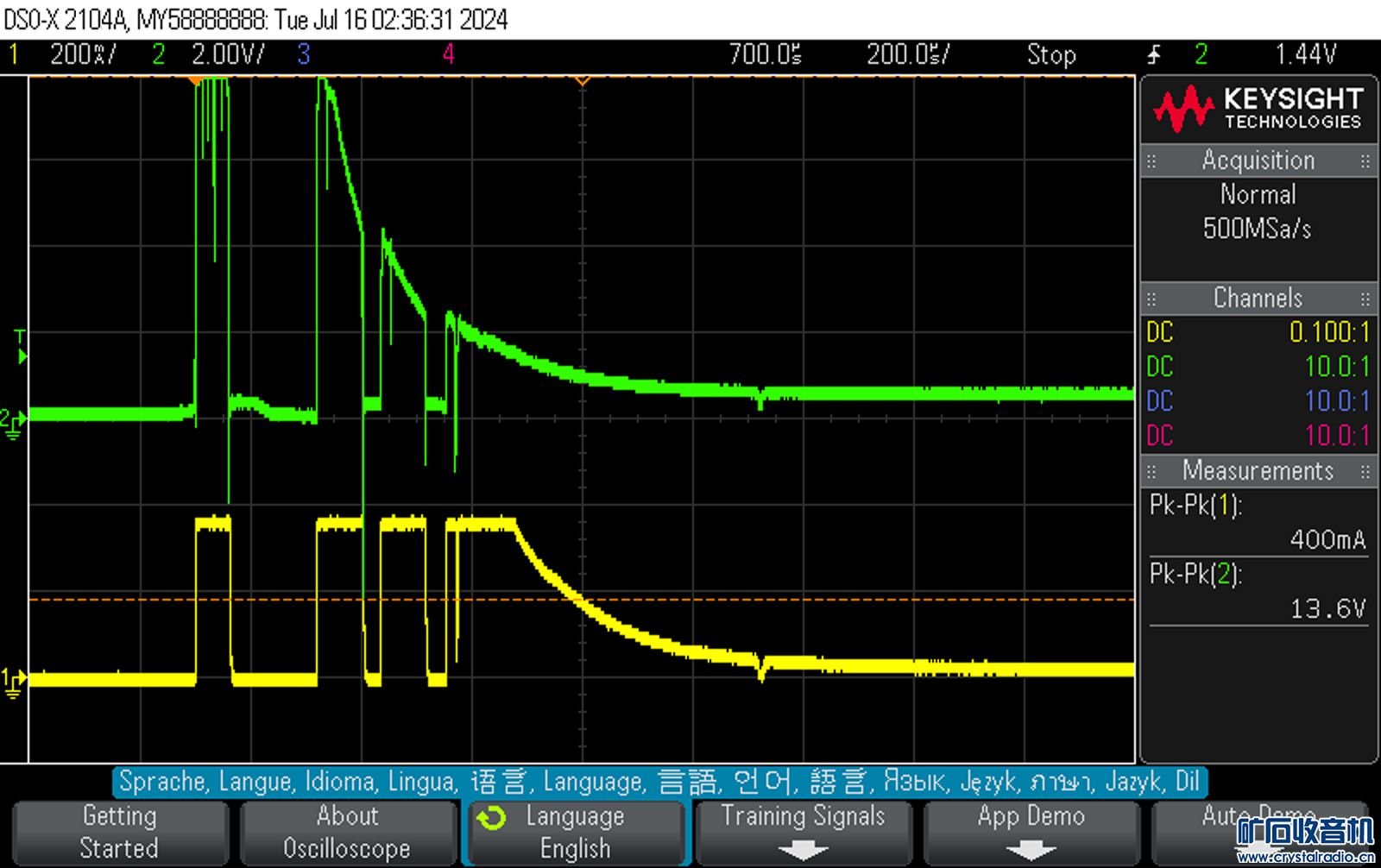

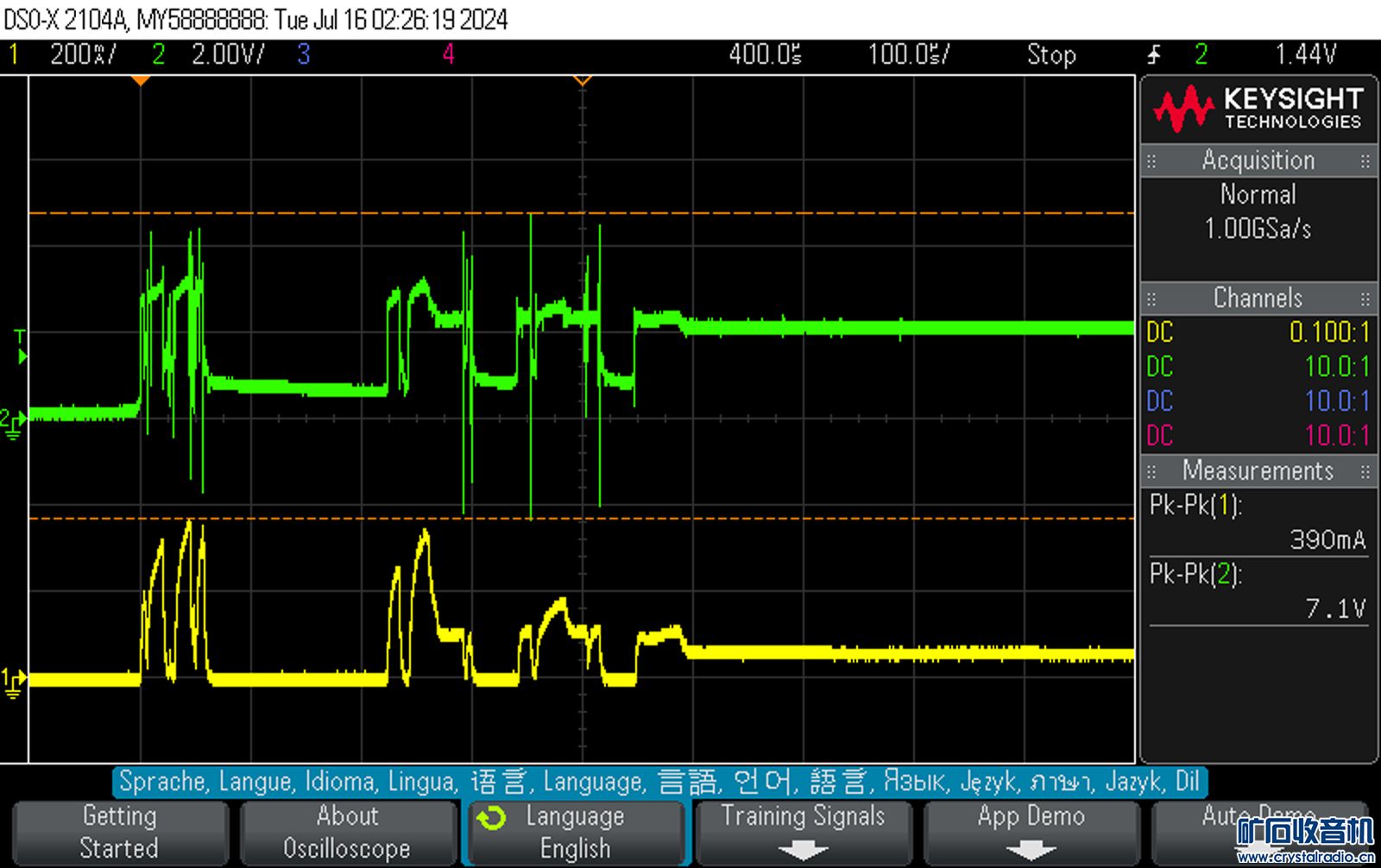

结论就是不会烧，用示波器记录了电流(通道一、黄色)和电压(通道2、绿色)，见图。

scoopydoo

小鬼头 发表于 2024-7-15 22:21
我以前也是这样操作，测坏过零件。改了顺序则不会出问题。下面39楼说过：

http://www.crystalradio.cn ...

那两台是源表(SMU)，属于四象限电源，俺觉得它的末级应该是推挽放大器，也不应该有电容。

这里有网友反向工程出来的吉时利著名的 2400 源表的输出级示意图：

washu

小鬼头 发表于 2024-7-16 16:57
一般的cv/cc电源，cv对调整管的控制，与cc对调整管的控制，是并联关系。电路上，cv和cc的误差放大器输出 ...

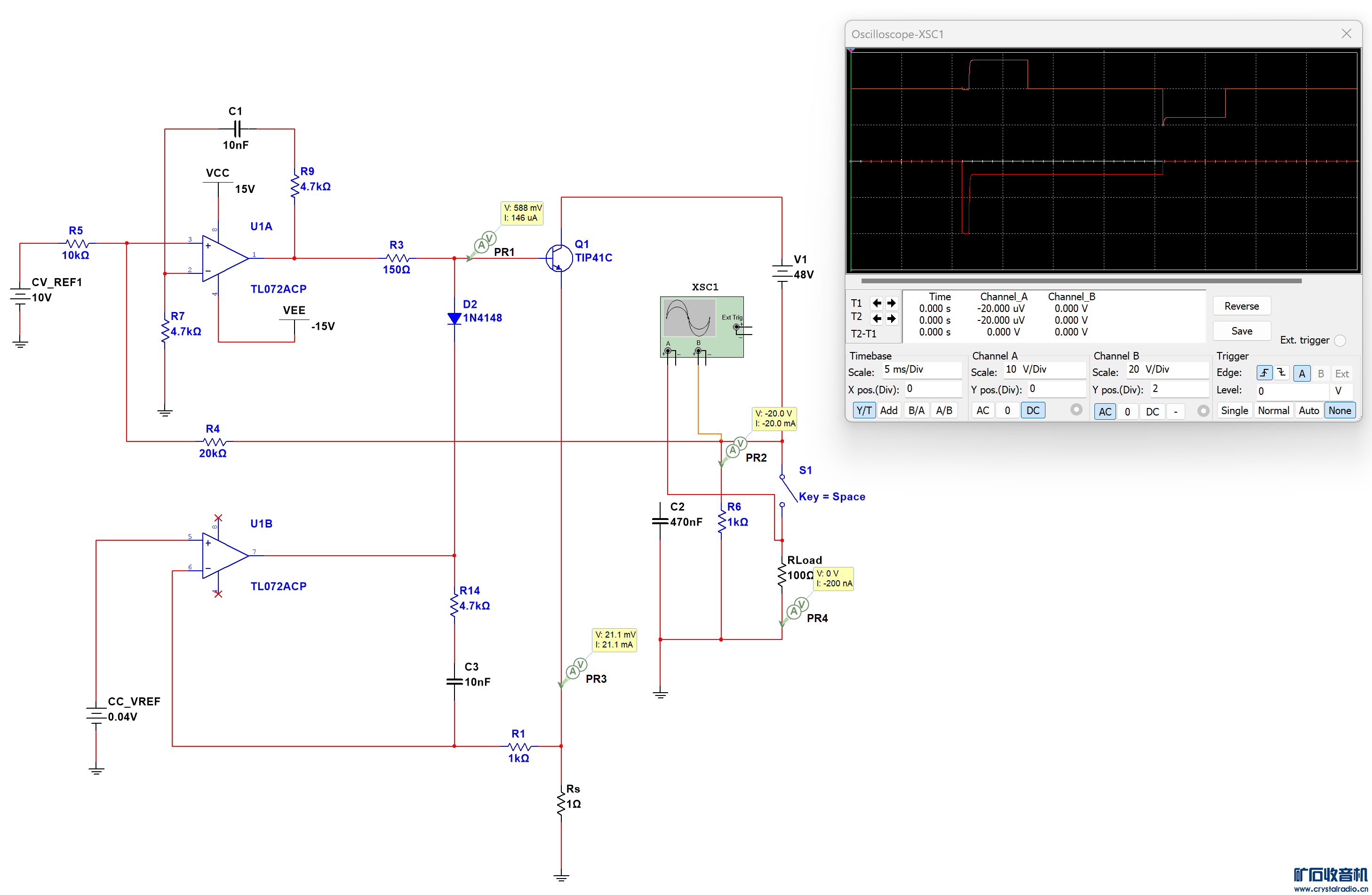

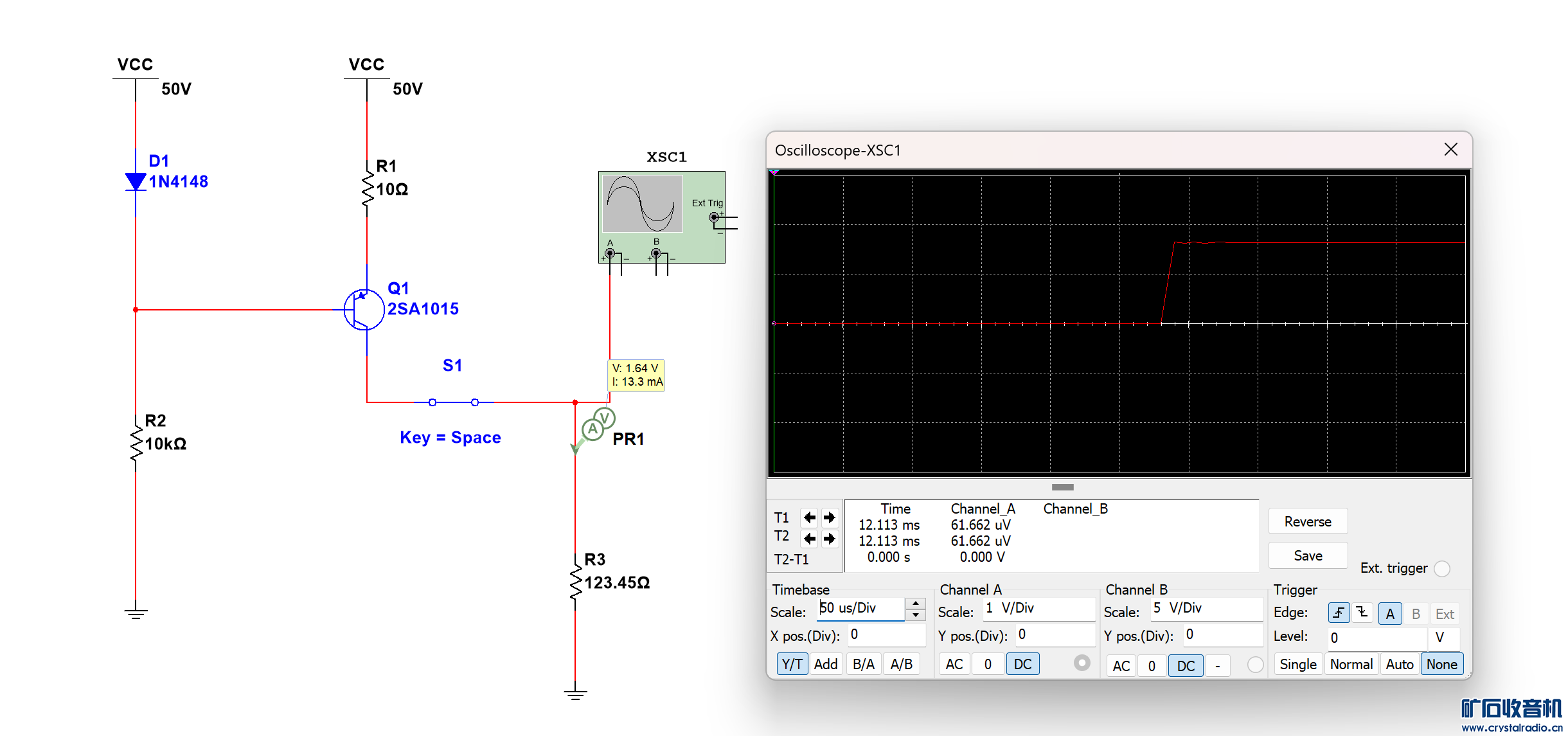

仿真了一下单晶体管简单恒流源，接上 LED 后 LED 上的电压上升时间和过冲：几乎没有过冲，上升时间大约 10us



而简单的、去掉其它部分的 CVCC 电源，在输出并联电容被去掉后，以下图环路，依然有毫秒级预设电压（这里是 20V）延迟才开始进入 CC 状态



实际上的电源电路更复杂，响应速度通常更慢

Jambalaya

小鬼头 发表于 2024-7-16 11:59
jhxc说他制作的晶体管恒流源，不会损坏led。而washu说，他的电源中，有的会损坏led、有的不会损坏LED。

...

只能说，电流源的恒流和稳压电源的CC功能，是按两种东西设计的。

scoopydoo

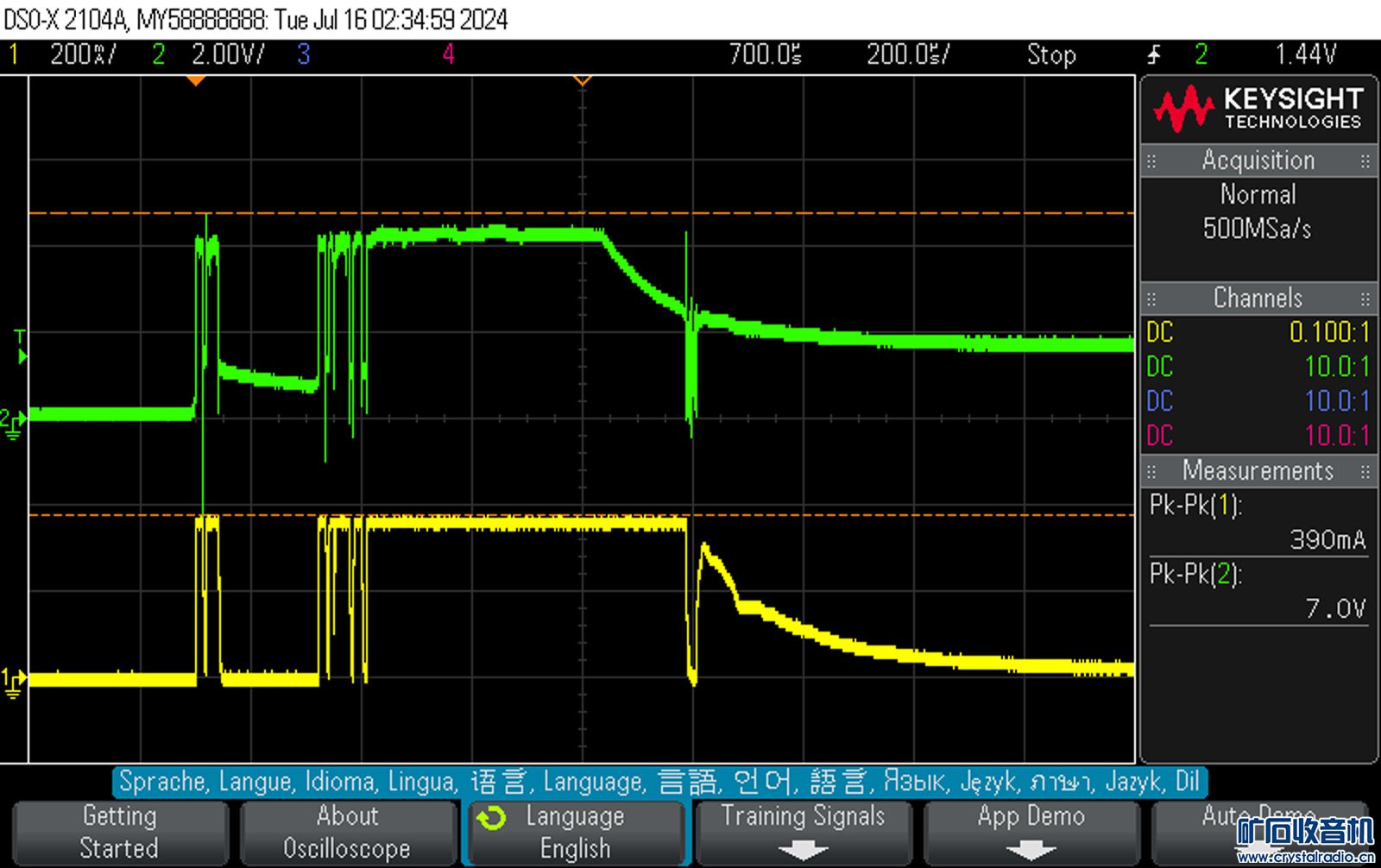

继续，标题是怎样烧坏 LED，但是俺用 SMU 没烧坏，于是俺决定试试其他的电源。首先出场的是安捷伦 6612C，设置为 20V/20mA。

不愧是俺最钟爱的日常使用电源，一出场就轻松烧掉了发光管，再换上去一个，又烧了，再换 ......

把电压降低到 10V，这回发光管挺住了，反复试了几次也没烧。

小鬼头

请问你实验时，在设置后之后，是按下面哪一个顺序来做的？

1、先打开电源output输出功能，让电源有了输出，然后再接led负载。

2、先接LED负载，然后再打开output输出功能。

scoopydoo

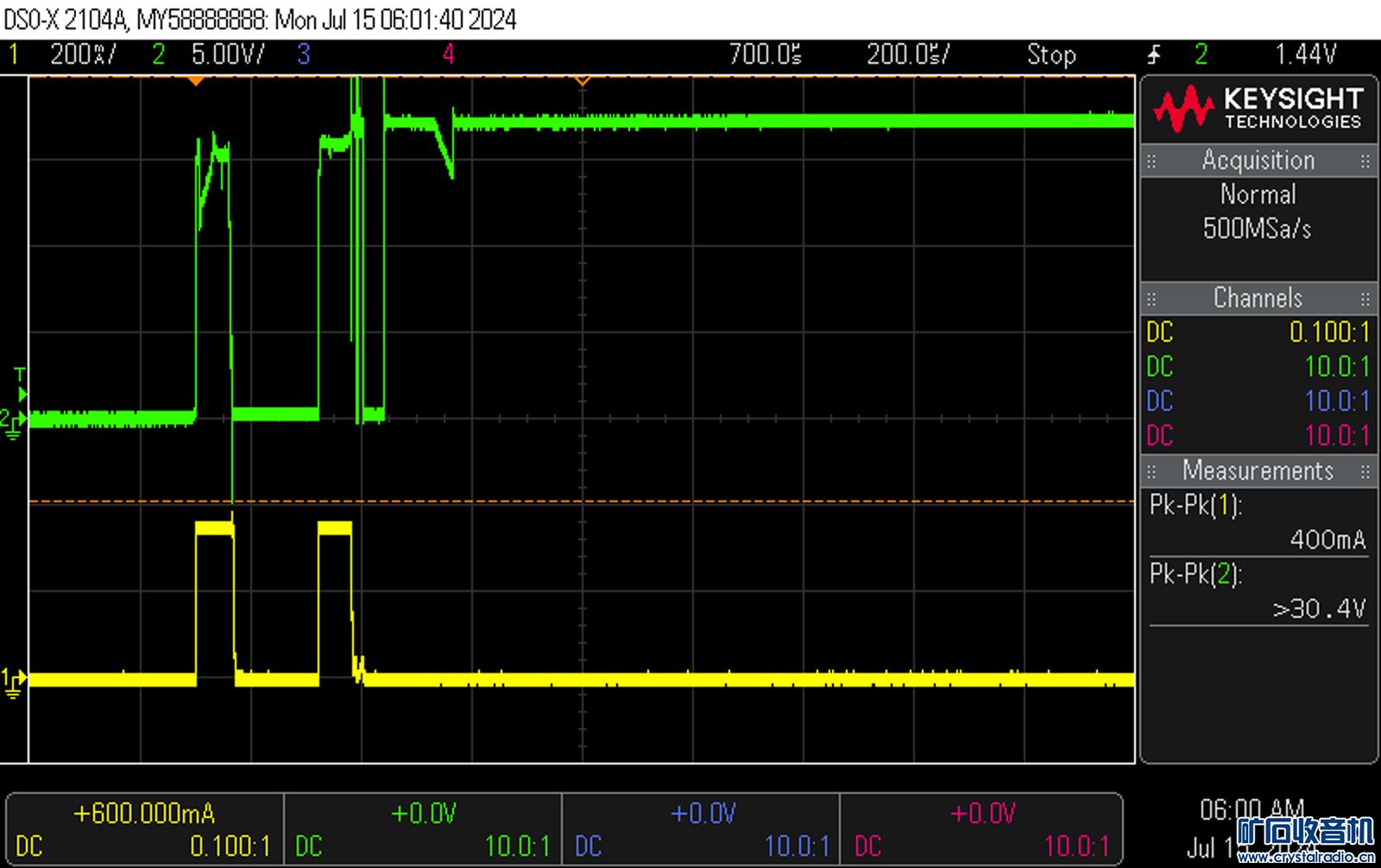

再接再厉，俺又试了吉时利的 2220-30-1 稳压电源，结果更加感人，20V 烧了，10V 继续烧，5V 挺住了！

昨晚就测了这几台，烧了十来个发光管，后来欧洲杯决赛开始俺就看球去了~

scoopydoo

小鬼头 发表于 2024-7-15 22:06
请问你实验时，在设置后之后，是按下面哪一个顺序来做的？

1、先打开电源output输出功能，让电源有了输 ...

当然是按照挖老湿的要求，先使能电源再用钮子开关接通电路，否则没必要接那个开关的。

小鬼头

scoopydoo 发表于 2024-7-15 22:08
当然是按照挖老湿的要求，先使能电源再用钮子开关接通电路，否则没必要接那个开关的。

我以前也是这样操作，测坏过零件。改了顺序则不会出问题。下面39楼说过：

http://www.crystalradio.cn/forum.php?mod=viewthread&tid=1843854&extra=&page=8

不知道你没烧led的“电源”，里面的电路是怎么样设计的。是他的输出端采用容量很小的输出电容吗？

小鬼头

scoopydoo 发表于 2024-7-15 22:28
那两台是源表(SMU)，属于四象限电源，俺觉得它的末级应该是推挽放大器，也不应该有电容。

这里有网友 ...

那还是有可能仅仅是因为输出电容容量大，短时间放出的能量足够大，而引致那些稳压电源烧毁被测器件。

但这里的计算不好算。。。。看什么时候我有空，用一只合适的电解电容模拟输出电容，做个实验。

scoopydoo

说起源表，这玩意好用但是价格不亲民，即使是二手的价格也很坚挺。

于是国外有网友打起了 DIY 的主意，而且真的做出来并且开源了！有兴趣的可以去看看：

https://www.djerickson.com/diy_smu/

EEVBlog 上面也有关于该项目的专门的讨论贴：

https://www.eevblog.com/forum/pr ... 3391690/#msg3391690

scoopydoo

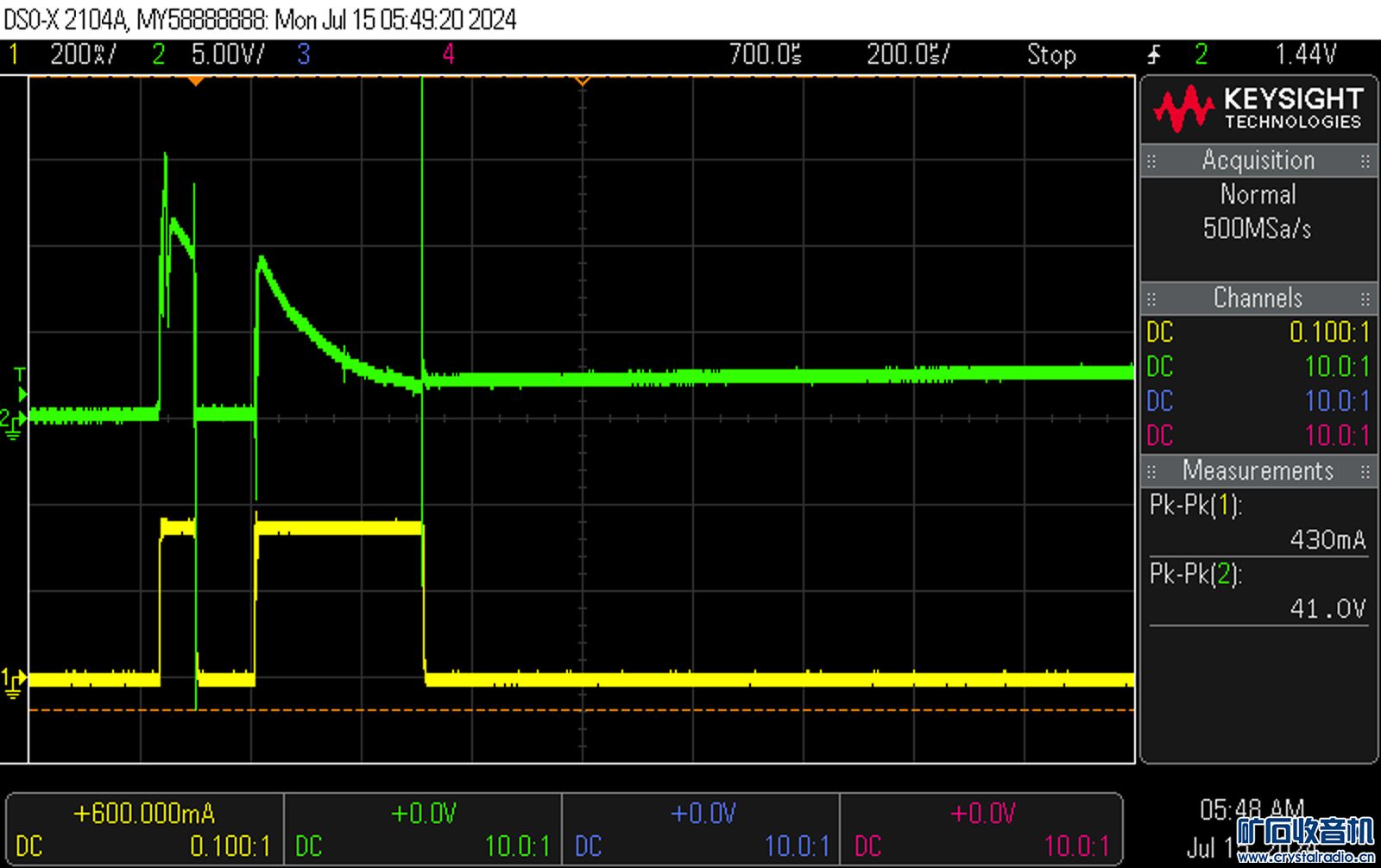

继续折腾哈，又翻出一台吉时利的“高速”电源 2303，这次俺学聪明了，从低电压开始测，这样每台电源就只烧坏一只 LED，毕竟相同同型号的俺手里没几个了。

测试结果令人失望，所谓的高速电源啥也不是，5V 没问题，上调到 10V 就把 LED 给烧了, 但是依然有电流流过只是不亮了，断电再上电就彻底烧断了 ......

washu

scoopydoo 发表于 2024-7-15 22:46
说起源表，这玩意好用但是价格不亲民，即使是二手的价格也很坚挺。

于是国外有网友打起了 DIY 的主意， ...

大湿这个是不是源表来着，烧不烧 LED 啊，或者 啥才能叫源表呐



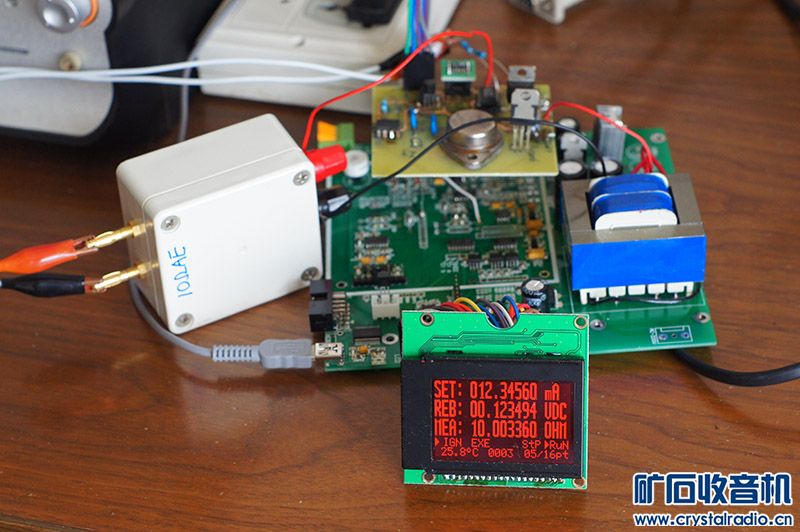

当年我也给 Voltgen 作过这样一个附件



但这能叫源表吗

scoopydoo

washu 发表于 2024-7-16 00:11
大湿这个是不是源表来着，烧不烧 LED 啊，或者 啥才能叫源表呐

源表不烧，不等于不烧的都是源表，对吧？

另外，俺见过、用过的源表都是四象限的，但是俺从字面来理解的话，源表跟四象限好像也没啥必然联系。

对俺来说，这是一笔糊涂账 ......

washu

小鬼头 发表于 2024-7-15 22:21
我以前也是这样操作，测坏过零件。改了顺序则不会出问题。下面39楼说过：

http://www.crystalradio.cn ...

我在原贴《想买台可编程单路直流电源》
http://www.crystalradio.cn/forum ... &extra=page%3D1

也说过，诸如 6612 等电源，先接好 LED 再使能输出，LED 不会烧，哪怕设置为最高输出电压；但 6632 就会烧 LED

这似乎是两种不同的设计方向，在我的其它山寨电源里也有这个差异，大部分是后者，也有少数是前者。


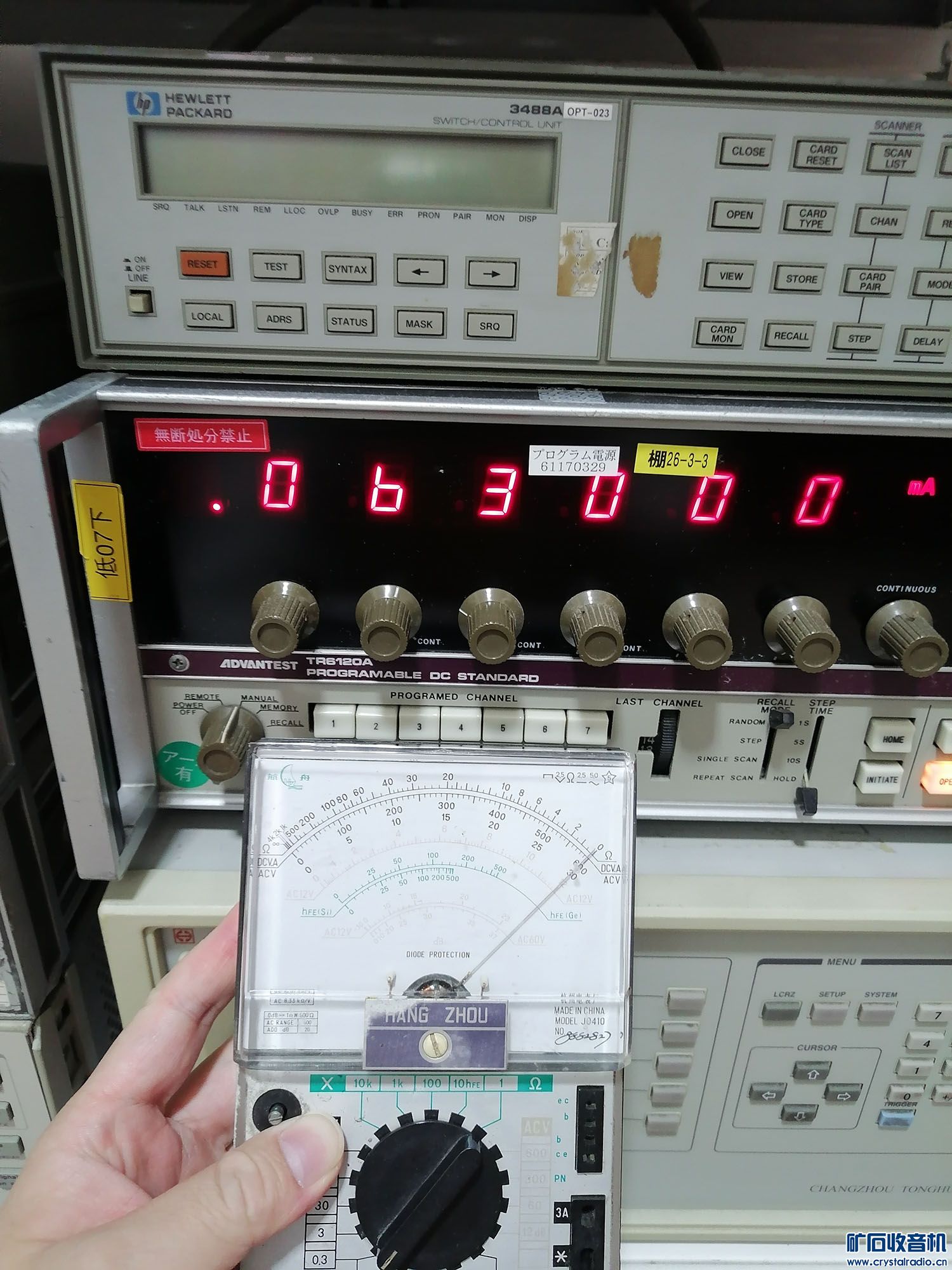

但，使能（输出端子已经存在最大输出电压）后再接 LED 是必烧 这一点甚至包括 6120



倒是令我颇为惊诧，我还以为 6120 这种“DC Standard”的电流部分是（近）理想电流源来着

MF35_

按原理来说，稳压电源输出端如果没有大电容，一般就不会烧LED，有些稳压电源输出端接大电容是为了降低容性负载的冲击，有些就没有，这个和电源的调整电路拓扑有关系，有些拓扑可以适应很宽范围的容性负载，有些则不能，所以预先接个电容调好，就可以降低负载上可能出现的电容导致的容性负载变化率

当然也和电源的调整速度有关系，不同的调整电路拓扑调整速度是有区别的，限流速度如果低于LED的过载速度当然就烧毁了

scoopydoo

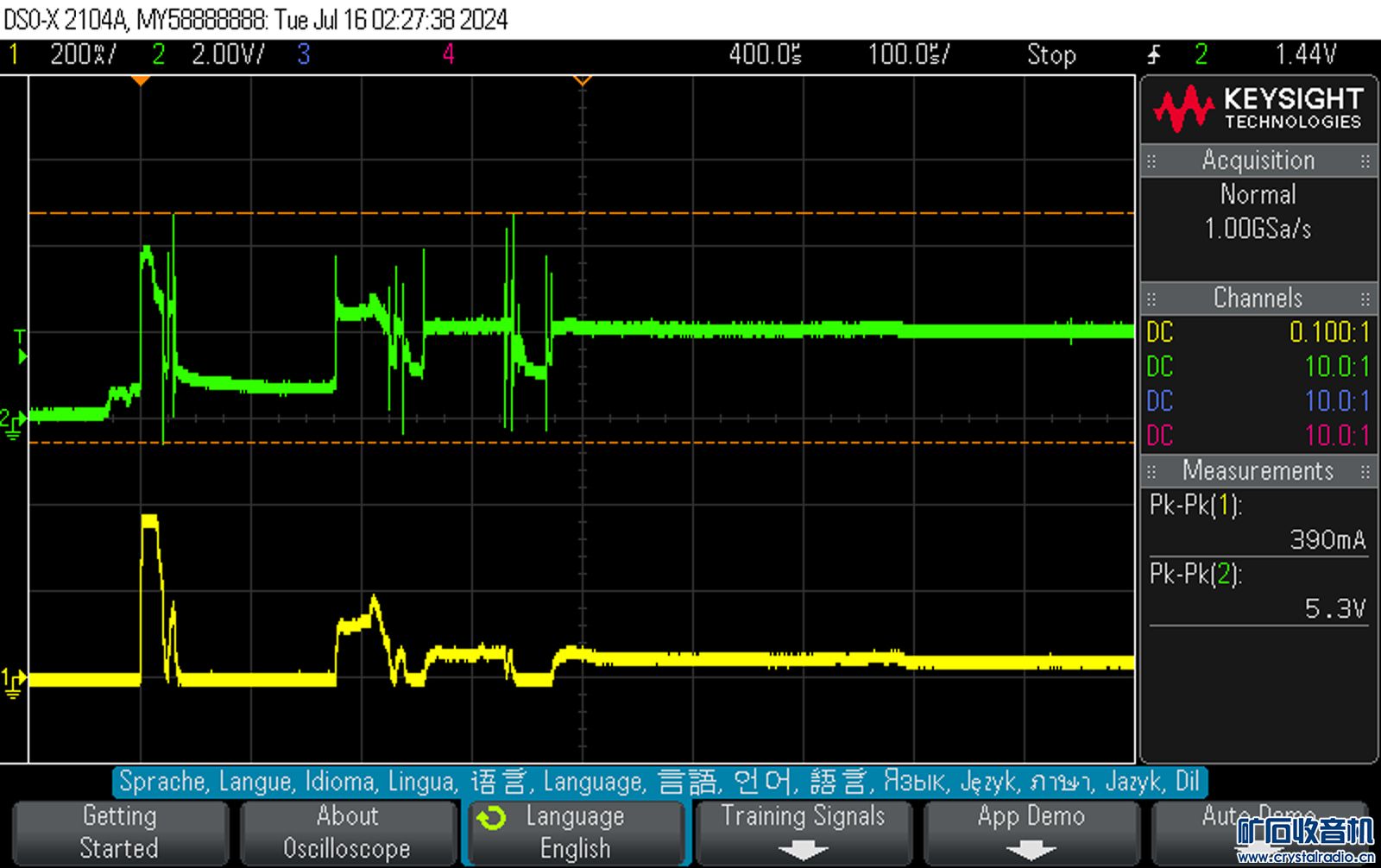

接下来请出 2303 的老大哥 2306，这个 2306 是双路输出但是规格不同，测的是通道一，结果跟小弟 2303 一样，5V 挺住了 10V 挂了。
