6p6推挽提升输出功率实验

音艺

各位技术大咖，早上好！

我这段时间一直研究6p6推挽提升输出功率的问题，因为是实验性质的，前面我并没有用电子管，而是用运放驱动。

现在的现状是用10k输出牛，阳极电压300V，驱动电压峰峰值34V，栅压6V。每个6p6的的阴极电流在37mA和50mA都能有10W的输出功率。

以上状态不变，我直接换用8K牛，测试只能出9W的功率，调整后两种结果，1.驱动电压峰峰值44，阴极电流50mA，可以输出12W功率。2.驱动电压峰峰值44，阴极电流37mA，也只能输出9W功率。

也就是说要提升功率，不能只简单换牛，还要提高驱动电压，和阴极电流。以上实验结果是否和理论一致。

实验结果如果是正确的，我就要开始研究用什么电子管去驱动了。

jupeter

推挽电路的输出功率跟静态电流无关。静态电流的大小只是影响小音量时的音质。因为静态电流只决定了甲乙类电路的甲类部分的大小，而最大功率是在末级工作到乙类时才获得的。
甲乙类推挽电路提高静态电流（屏耗）对提高最大输出功率也无能为力，只会影响管子的平均屏耗，过高的静态电流只会影响管子的工作寿命。

从不停留

不妨再多说几句，既然敢吹功率自由，性能自由，自然有点底气。

这个线路的推动可以模块化，只要略微改动电压和几个元件，300B推挽就能出高性能70W， 啥都不改，直接用来推2A3推挽， 36W； 推211推挽（1100V），200W。

而且我保证按照我编的详细指引（提供立创的pcb文件，可以拉出元件清单，所有元件在立创一键购买，一键打样，全部线路板均为接插件组装），也提供变压器的详细数据，任何小白按照手册都可以制作调试成功，示波器都不需要就直接得到高性能。

jupeter

根据P=U*U/R的基本原理，可以推断，推挽电路提高功率的途径就是提高有效输出电压和减小负载阻抗。但是对于管子来说，有效输出电压=电源电压-最小屏压，而最小屏压又由管子的最大输出电流和0栅压线压制，所以大多数情况下在提高输出电压的同时，负载阻抗也要相应地提升一点才行。例如我设计的6P1的提升功率的方案，就是输出牛用12K，高压提到360V，这时可以输出14W的功率。更狠的如6P14，貌似有的方案可以出18W。

183421393

6p6推挽提升输出功率的方法，静态时电流尽量小，动态电流尽量大。

于海旺

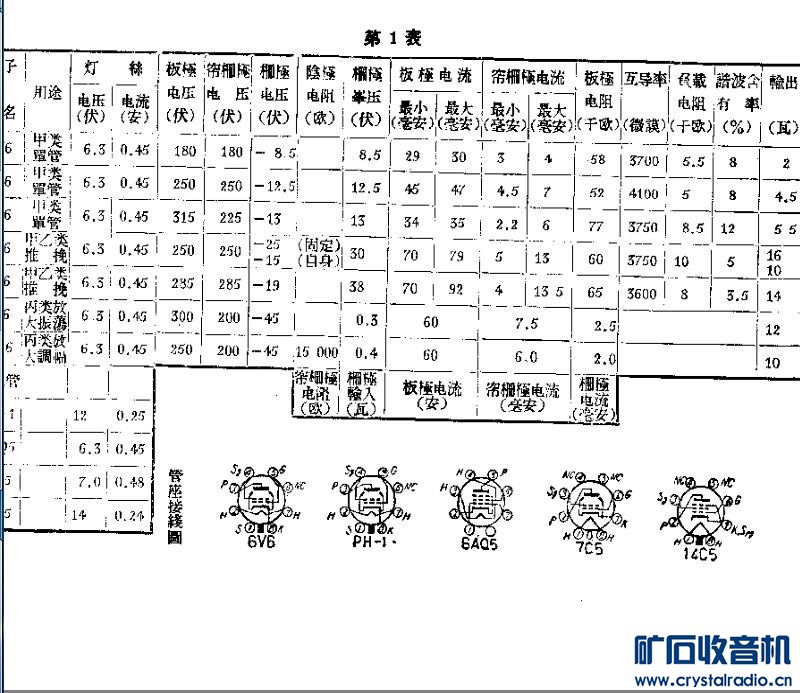

下面的表是6V6、6V6(南京）=6P6P  供参考

whmks

     电路是自偏还是固偏，栅压6V还是16V？按300V总电压、10K牛最大功率是在10W左右，8K牛是在12W左右。
     推挽机的静态电流仅反应工作在什么类别，按该机的条件，静态电流50mA的工作于纯A类，37mA的工作于AB类，与输出功率大小基本无关。推挽机在常规电压下（单端机用的电压），输出功率与屏阴电压和输出牛总阻抗有关，与静态电流基本无关，在这方面做过大量测试而得出，如有不信请一同验证。
     如要略增功率，可采用固偏电路（目的是增加屏阴电压）加静态小电流（减轻电源负担，因坛友们绝大多数是用非稳的工频电源），工作于B类，但功率管配对要求高一点。A类机对功率管配对要求不高。
     如要大幅度增加功率就必需提高总电压，并工作于B类。

zzfjct

183421393 发表于 2024-7-13 10:24
6p6推挽提升输出功率的方法，静态时电流尽量小，动态电流尽量大。

这就是滑动甲类的设计思路呀！
原理是利用输出信号的一部分转变为可变栅负压。

中山老曹

要提升功率，标准接法，固偏，二栅电压尽可能的高，我一对6KV8最大输出都可以10瓦。300V，15mA，16K的牛。

音艺

中山老曹 发表于 2024-7-13 18:29
要提升功率，标准接法，固偏，二栅电压尽可能的高，我一对6KV8最大输出都可以10瓦。300V，15mA，16K的牛。

我二栅电压200V，是不是低了？

音艺

whmks 发表于 2024-7-13 16:37
电路是自偏还是固偏，栅压6V还是16V？按300V总电压、10K牛最大功率是在10W左右，8K牛是在12W左右。
  ...

电路是自偏，栅压是12V左右。不好意思。

中山老曹

6V6很多超线性接法的，二栅电压比屏极还要高。

WUYZHI

    如果仅仅是增加1～2W的功率就没有必要去费那个劲了，如果是要多增加大一点的功率（如5w以上），就只有改变工作类别一条路可走，如果需要更大功率就只有换功放管了。像6P12屏耗同样只有12W却可以输出40w功率。
