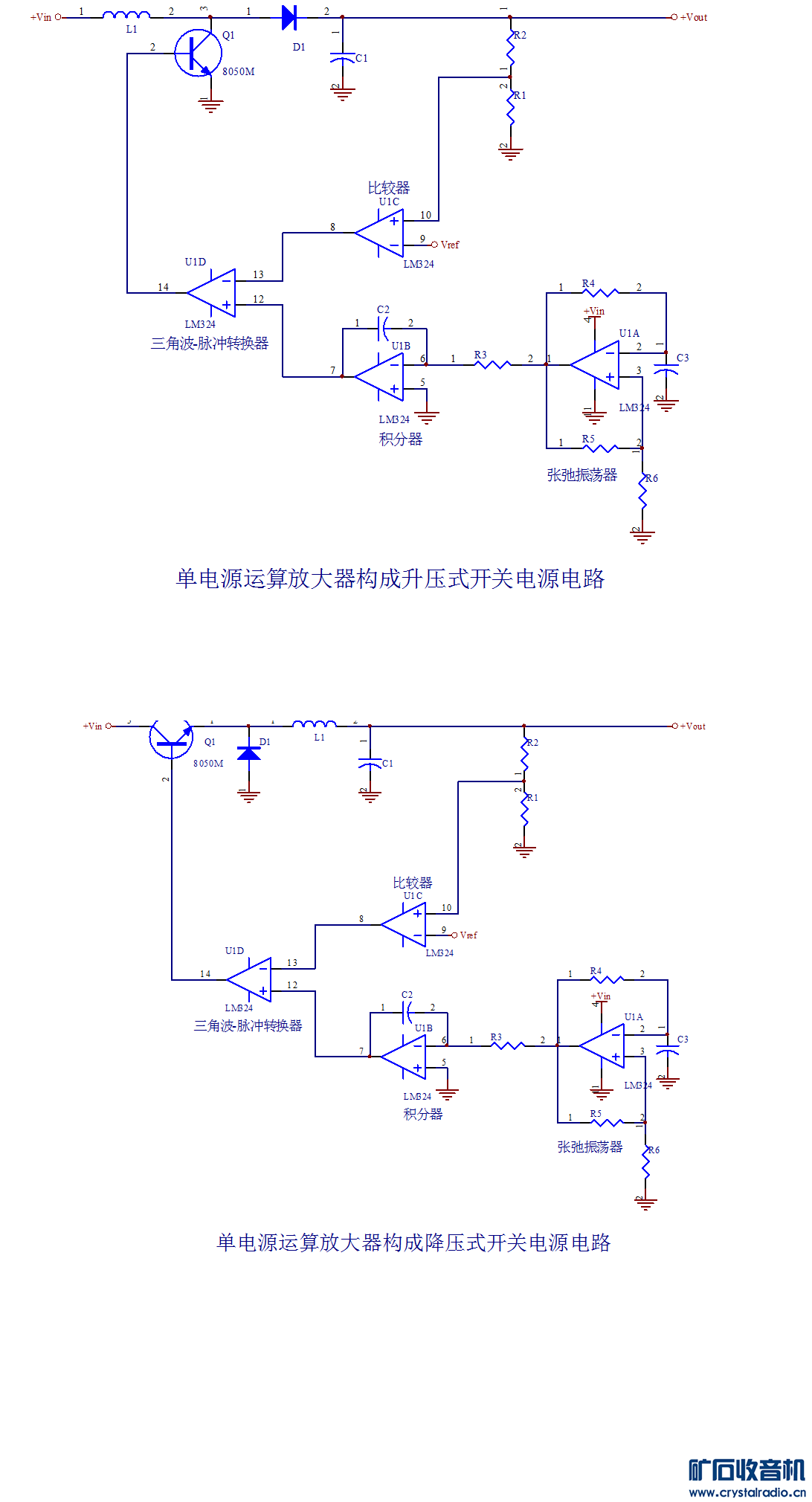

单电源运算放大器构成的开关电源电路

donglw

开关电源芯片的设计和生产是一个烧钱的过程，最核心的是生产的芯片市场是否认可。使用本电路可降低此风险。为了确保工程设计移植的可靠性，所提供的电路通过NI公司发行的MultiSim仿真软件验证。

donglw

本设计方案提供推到公式，除仿真外，还搭建电路进行验证。工程设计可以放心移植。上传运放资料。

bg1trk

直接把内容放上来：





由单电源运算放大器构成开关电源电路的输出周期为：
矩形的输出周期为：



其中，B是反馈系数，其表达式如下：


该频率可设计成kHz量级，典型值为80kHz。

donglw

bg1trk 发表于 2024-7-1 16:04
直接把内容放上来：

请教使用何种软件直接上传，谢谢！

bg1trk

donglw 发表于 2024-7-1 16:23
请教使用何种软件直接上传，谢谢！

附件文档不便于阅读，图片截图贴上来，文字直接贴上来。

donglw

bg1trk 发表于 2024-7-1 16:55
附件文档不便于阅读，图片截图贴上来，文字直接贴上来。

谢谢！分享成果，分享快乐！
