跑了个CSC7203方案24V电源的电路原理图，大家看看咋样

wangxiangtan · 发表于 2024-6-29 21:41:34

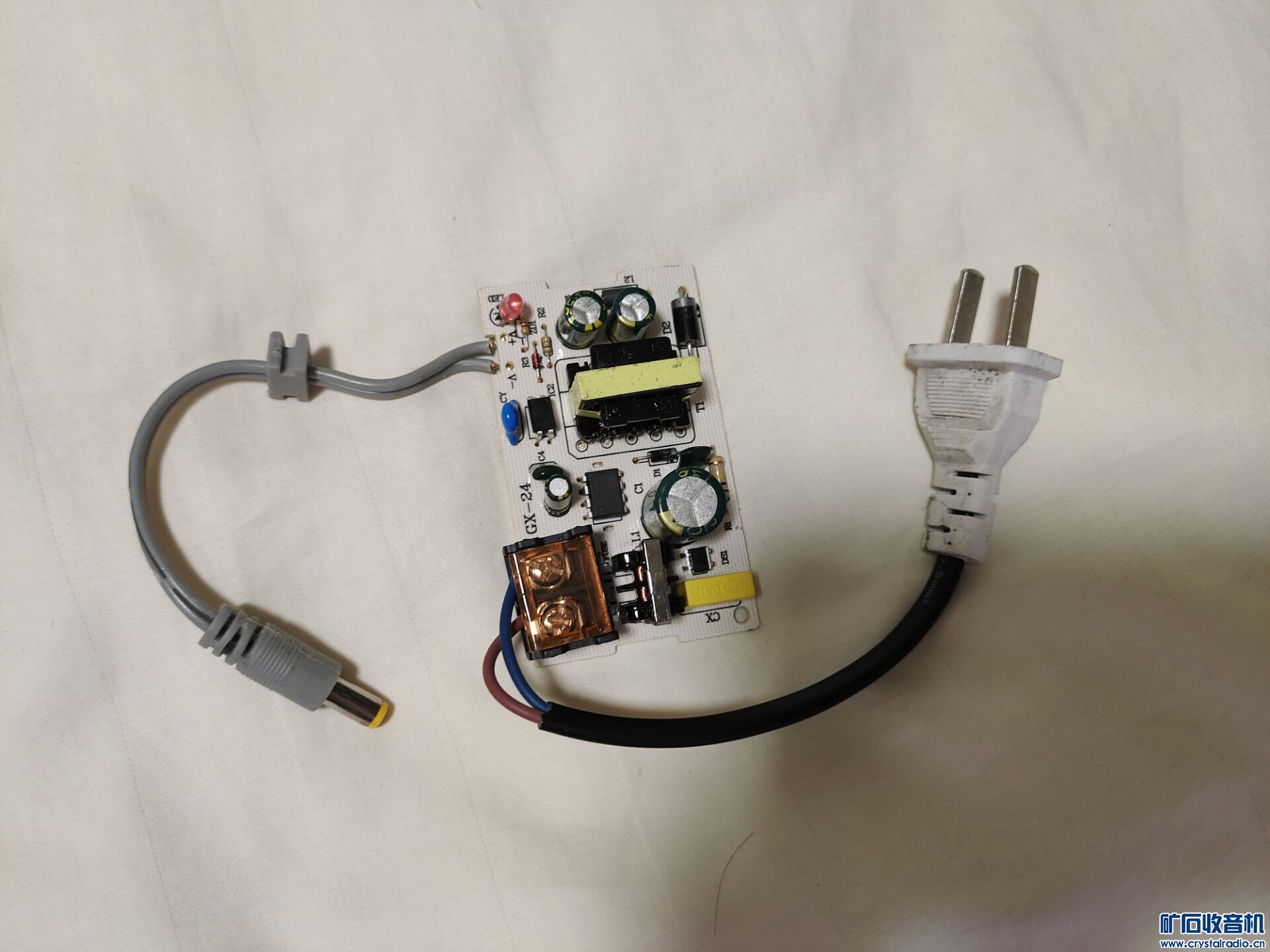

一个单面板的24V电源模块，
使用Windows画图背面画元器件，
使用KiCAD绘制原理图：

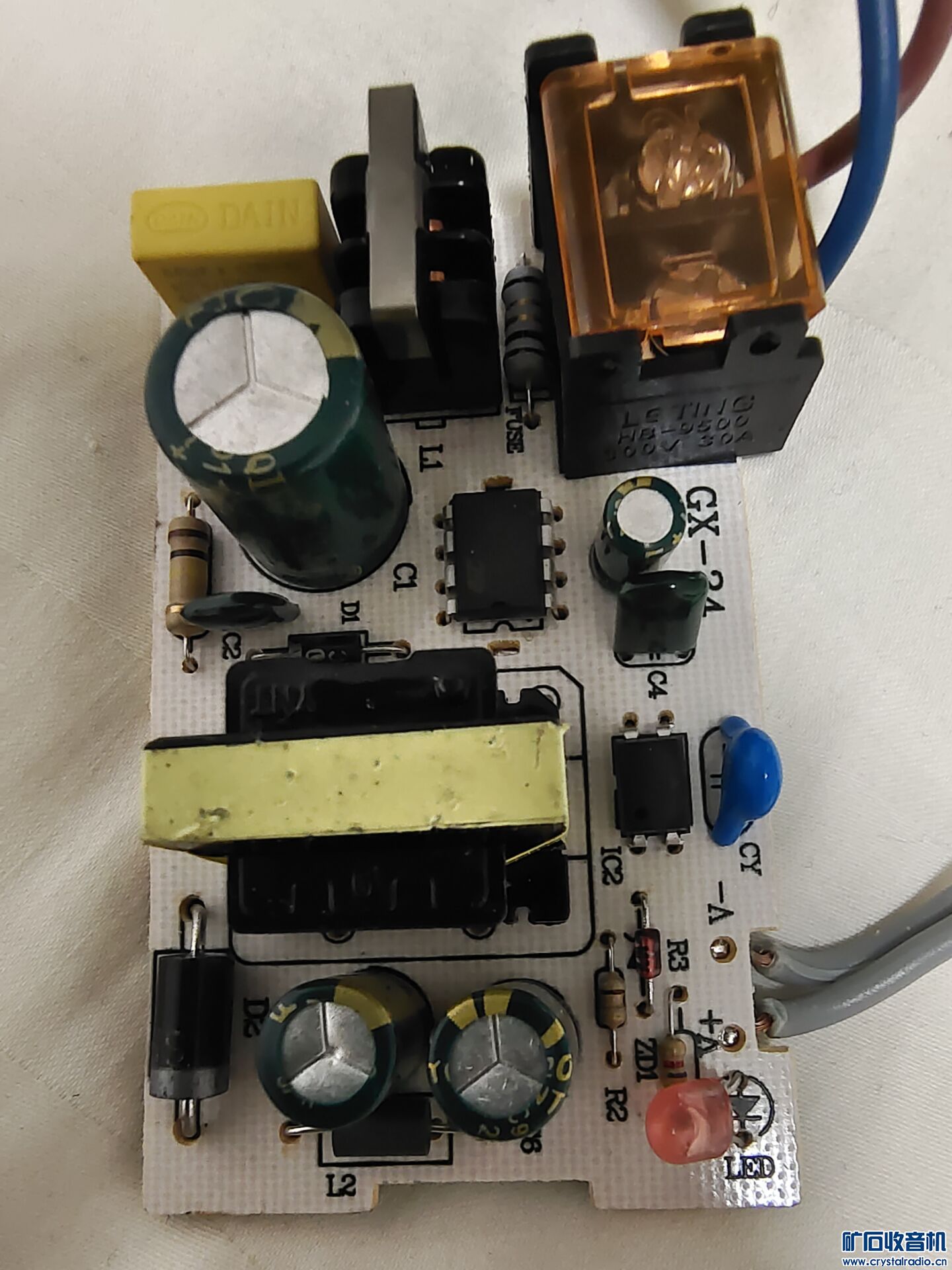

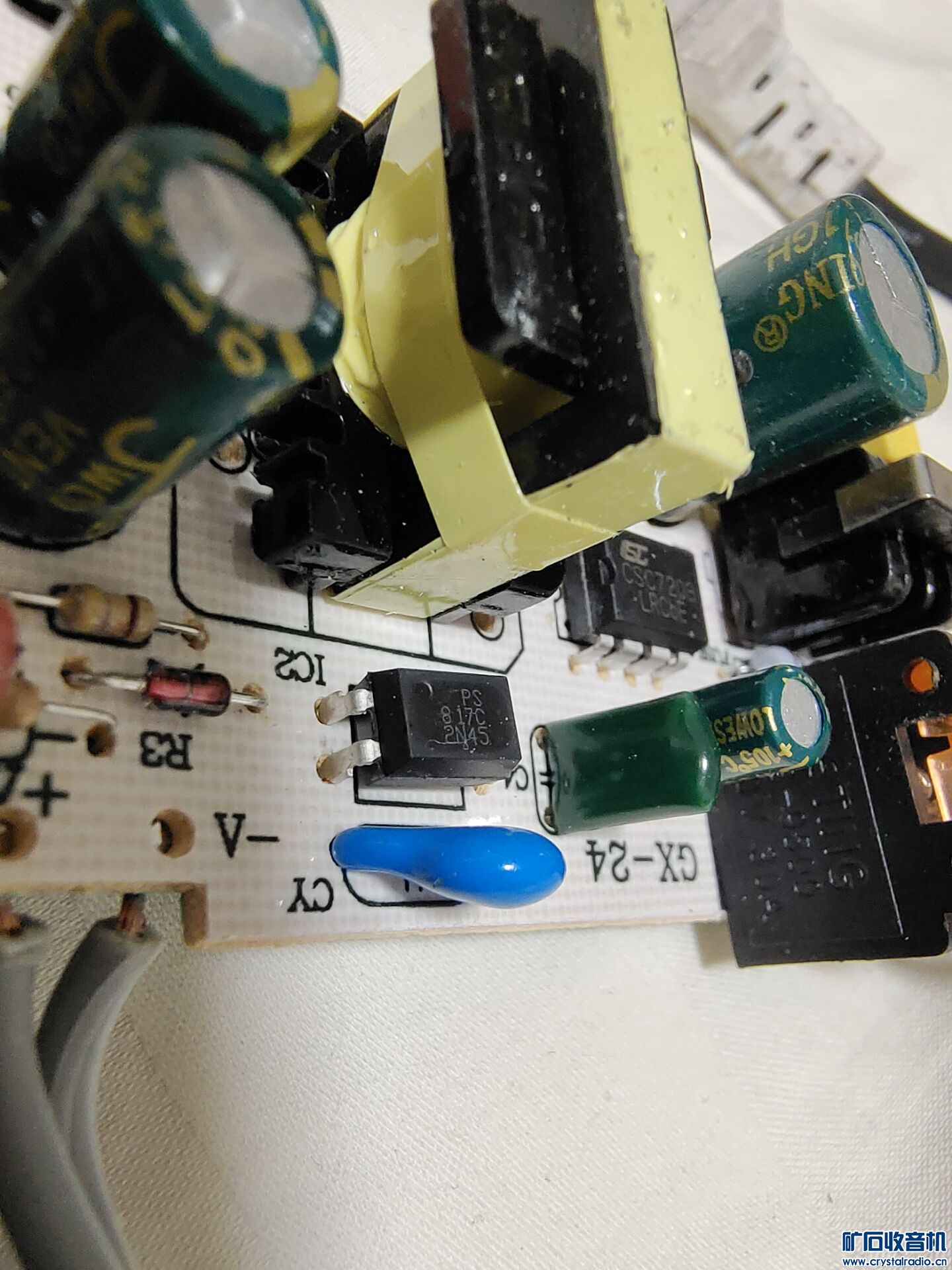

局部特写：

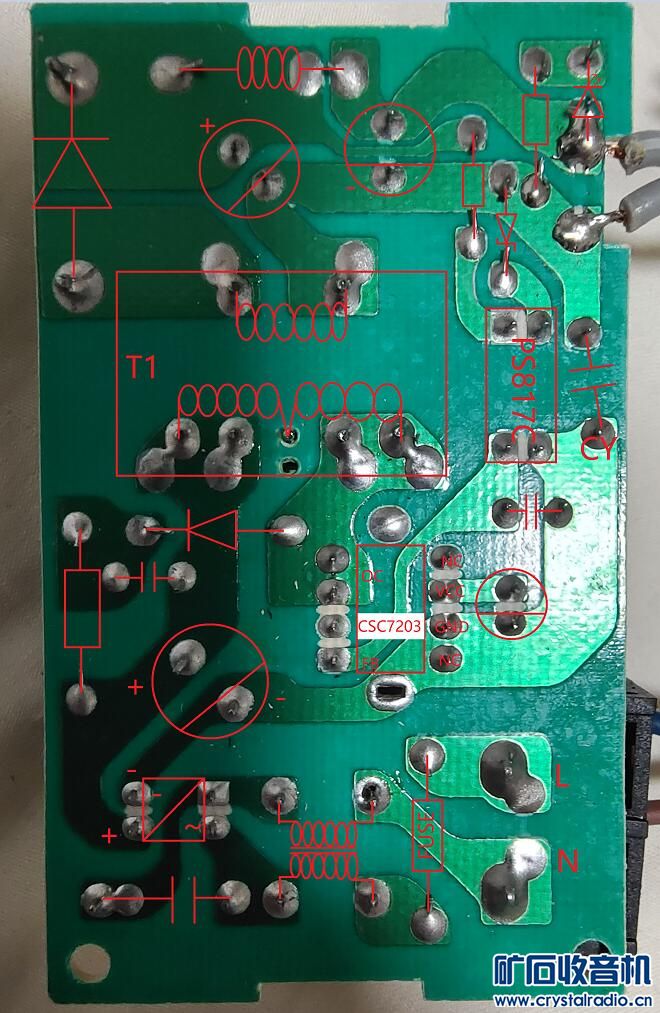

用Windows画图背面画元器件：

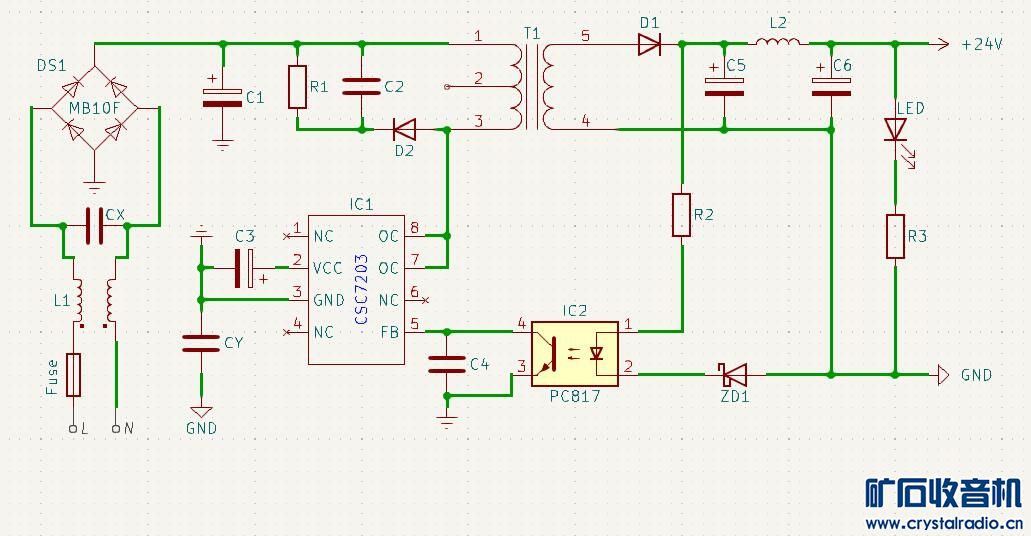

使用KiCAD绘制原理图：

官方手册里面的典型应用：

AC-DC控制器和稳压器_CSC7203_规格书-晶源微

FU-23SJ · 发表于 2024-6-29 22:00:23

本帖最后由 FU-23SJ 于 2024-6-29 22:17 编辑

辛苦了，小花猫童鞋！不会白跑的，辛苦不会白费

donglw · 发表于 2024-6-29 23:51:56

核心是高频变压器如何绕制

沙坡鸣钟 · 发表于 2024-6-30 06:38:54

原理图画的太好了，能告诉我是用什么软件画的吗？非常赞！
