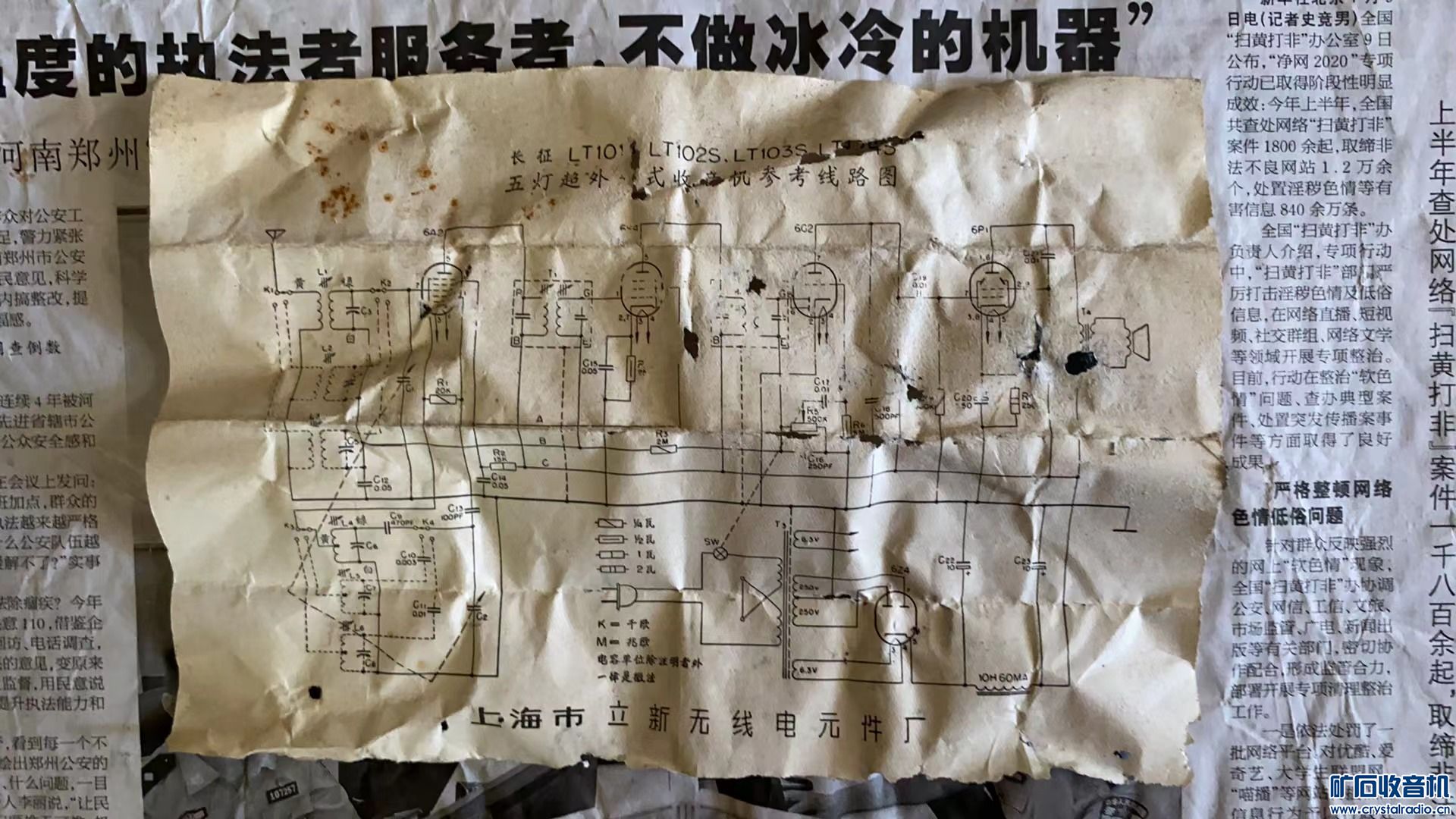

上海市立新无线电厂长征LT系列五灯超外差式收音机线路图

935482411 · 发表于 2024-6-21 13:12:34

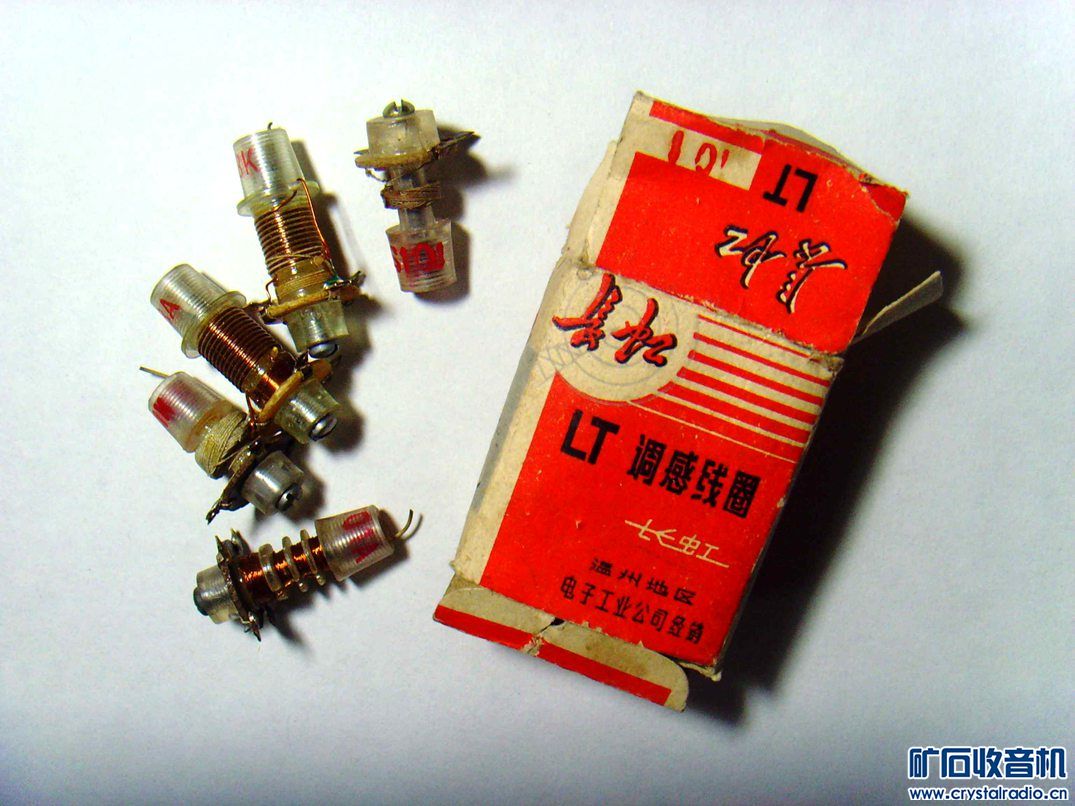

调感线圈型号说明

1k2 · 发表于 2024-6-22 22:00:12

来张保存得好些的

胆迷-529 · 发表于 2024-6-21 16:06:27

这秘密图纸保存到现在实在不易。

创客小T · 发表于 2024-6-21 18:02:37

这个6U1的图是那种，高压穿过本振线圈给三极部分屏极的，实际国产商品机少有这种构造。(德机似乎不少)都是用电容隔离的。

铁蛋 · 发表于 2024-6-21 18:12:47

这种皱皱巴巴的老图纸，拿电熨斗一过就平整了。夹在书里可以很好的保存

935482411 · 发表于 2024-6-21 18:33:44

创客小T 发表于 2024-6-21 18:02
这个6U1的图是那种，高压穿过本振线圈给三极部分屏极的，实际国产商品机少有这种构造。(德机似乎不少)都是 ...

背后的图是6U1的，前面的完整图片是6A2的。
有文字表述：将6U1的图纸剪下来，对齐A、B、C处。即可将6A2更换成6U1。

于海旺 · 发表于 2024-6-21 20:31:37

LT-100K系列线圈。

1k2 · 发表于 2024-6-22 22:30:21

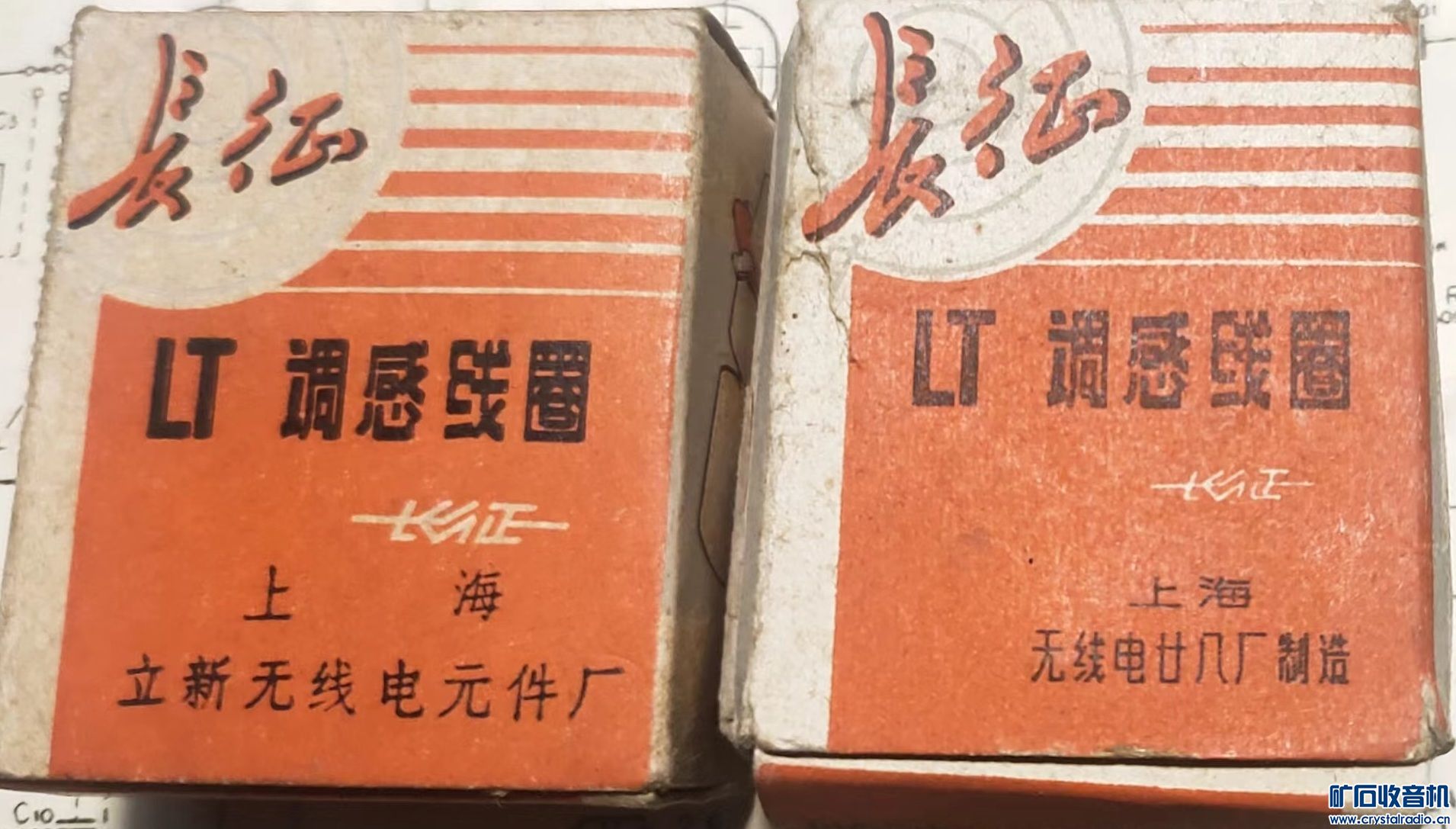

才看见有两只盒子厂名不一样，证明了立新元件厂就是上无二十八厂

熊光辉 · 发表于 2024-6-23 11:52:55

请问一下如果6U1线圈用在6A2中可以吗？

FU-23SJ · 发表于 2024-6-23 12:14:22

这么多古董啊！

935482411 · 发表于 2024-6-23 12:38:05

熊光辉发表于 2024-6-23 11:52
请问一下如果6U1线圈用在6A2中可以吗？

不可以的。

935482411 · 发表于 2024-6-23 12:38:36

1k2 发表于 2024-6-22 22:00
来张保存得好些的

谢谢！

935482411 · 发表于 2024-6-23 12:42:01

1k2 发表于 2024-6-22 22:30
才看见有两只盒子厂名不一样，证明了立新元件厂就是上无二十八厂

看来，他当年主营无线电配件，也生产五灯电子管收音机～

1k2 · 发表于 2024-6-23 12:47:01

935482411 发表于 2024-6-23 12:38
谢谢！

别客气，看见您发的图就想起我还有几套这线圈，还保留有好一点的说明书，补充下

935482411 · 发表于 2024-6-23 12:56:43

胆迷-529 发表于 2024-6-21 16:06
这秘密图纸保存到现在实在不易。

藏了它几年，收拾东西打包时翻出来，怕搞不见它，所以发出来帖子里……
