年轻时我用这录音机玩过4声道（看12楼）录音机 JINNI FLX-201 小砖头

hujingdi

曾经的一台酷似松下PC-1500配套的磁带机Sharp CE-152 Tape Transport

但它是立体声，整体基础不错。今天翻出来，玩下，机芯完好，电机日本，全部金属部件，皮带基本完好

求线路图  品牌JINNI   型号 FLX-201

集成电路:UPC1350C 稳速集成电路：C1470C

电机日本  SANWA 日本三业制造

对比外形（酷似日本的CE-152 ）
FLX-201

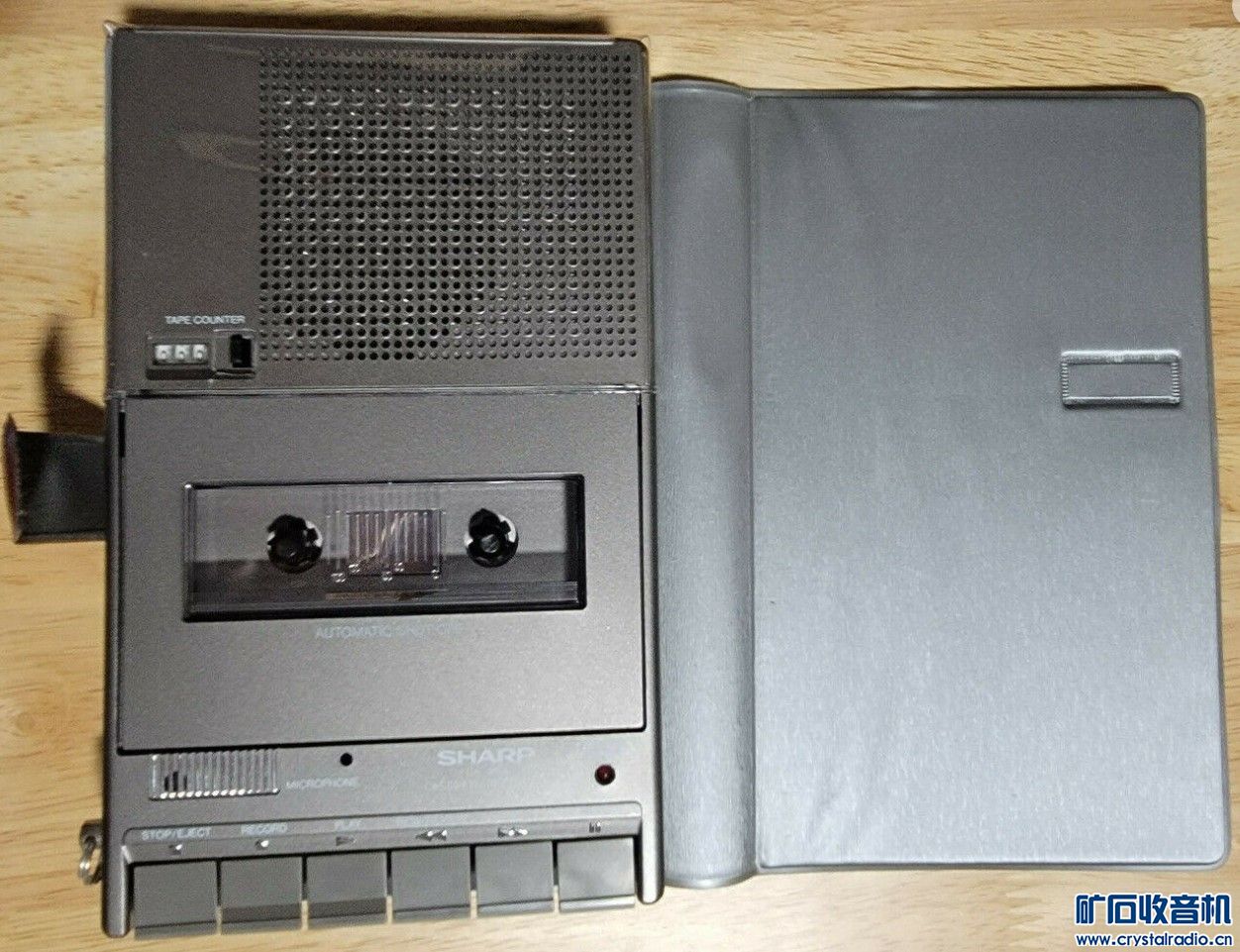

CE-152


看对比机芯（基本肯定是原日本的进口机芯）

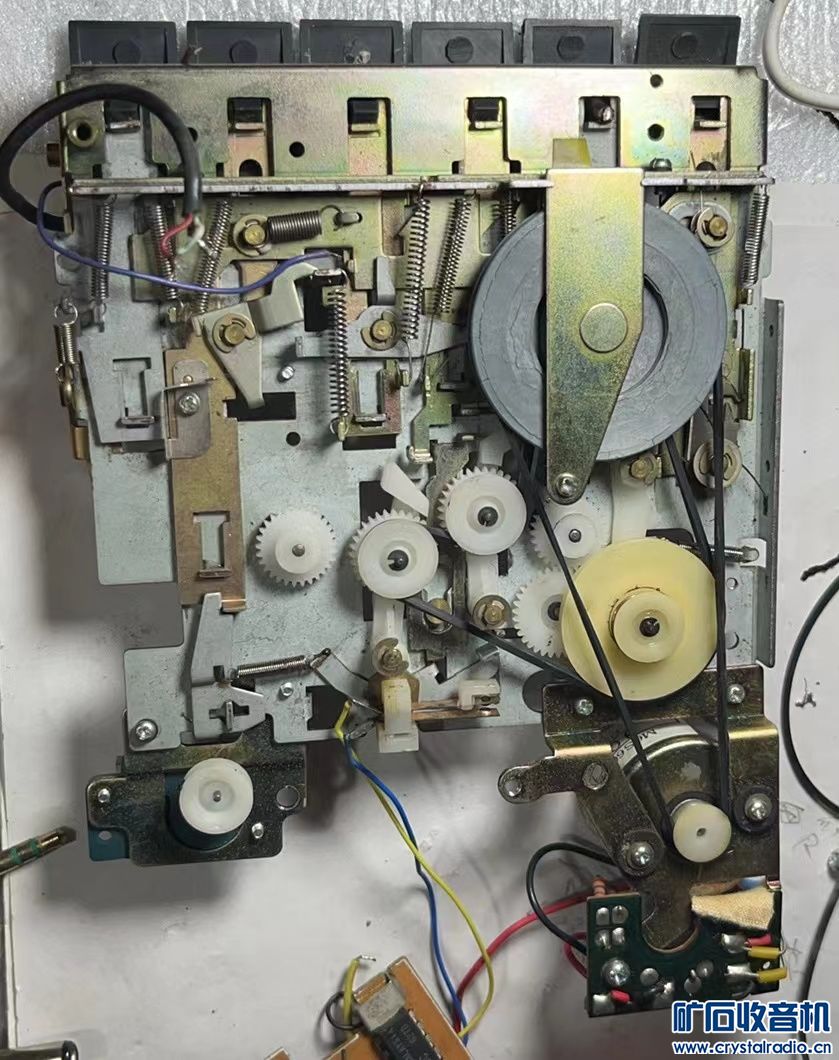

FLX-201（计数器忽略皮带严重老化）

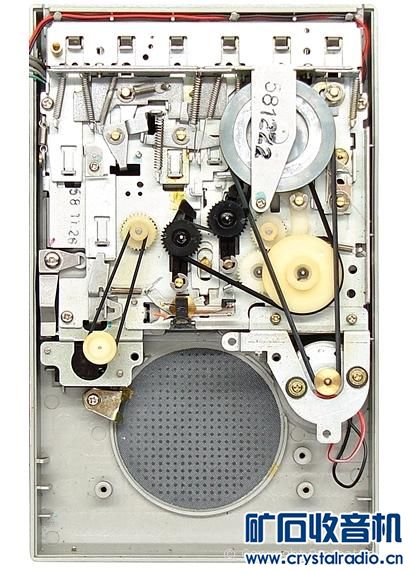

CE-152


日本三业电机（运行正常）

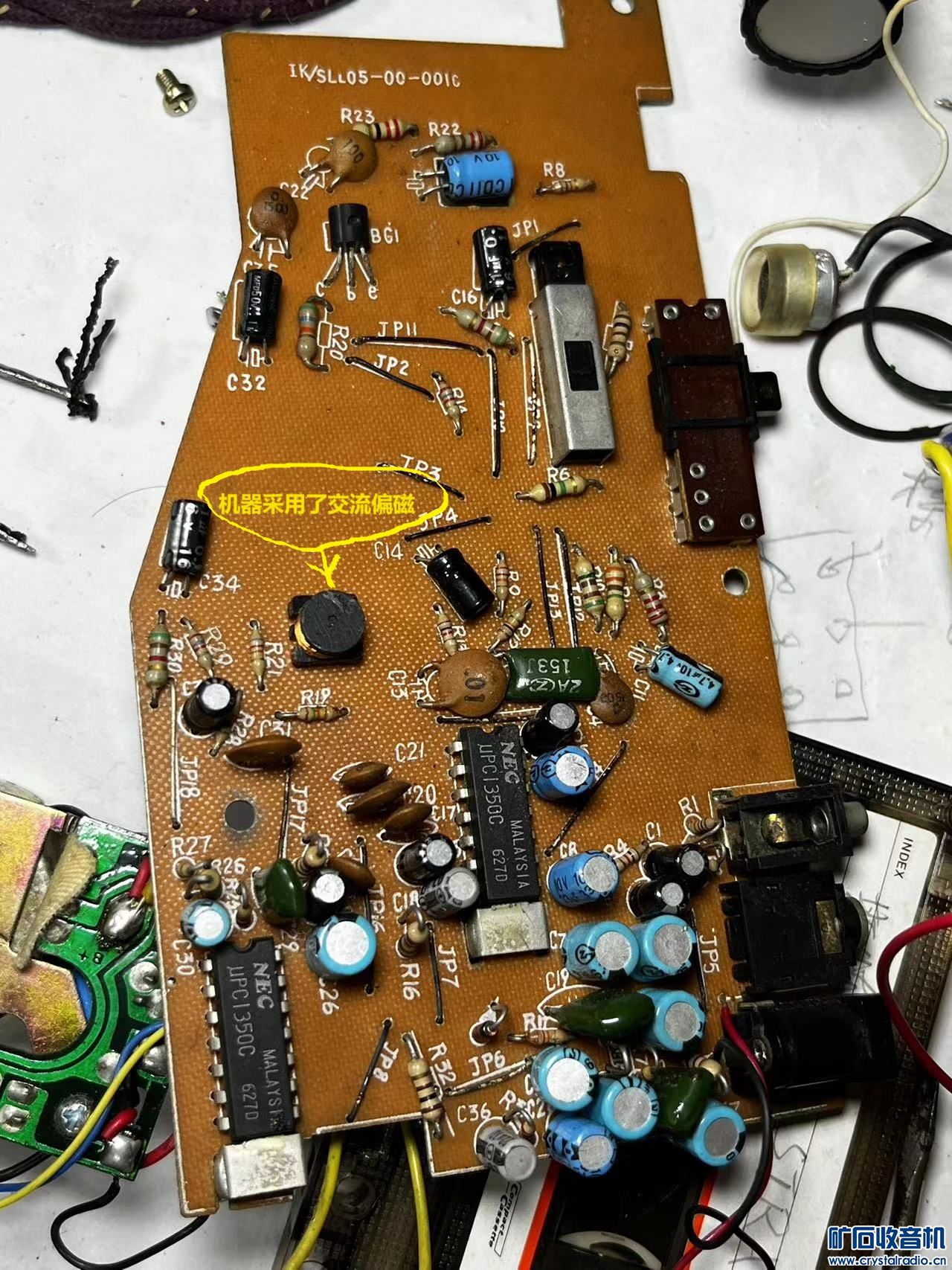

电路板两片马来西亚制造的UPC1350C
求线路图，有线路板图更好，谢谢！


电路板两片NEC马来西亚制造的UPC1350C


稳速板


品牌型号



求线路图。谢谢！

radio988931

夏普的机器上学中学时经常拿它听磁带，此机是一台微机的外存储单元那会我伯父在大学教授，学校给配备的，机器也被我玩成坏后来交公了，手里至今还有此机的电源适配器内脏

radio988931

有一个CE-152参考电路

hujingdi

radio988931 发表于 2024-6-8 20:32
有一个CE-152参考电路

谢谢radio988931 矿友，应该差不多是这个电路X2

张继东

低级错误。

PZHxiaowang

保存得不错

jckm

这种机芯最耐操。

chnjyxz

磁带机我玩过的经验还算丰富，以我的经验看这机不可能是立体声的，这个时代和这个造型的我就没见过立体声，如果当时有立体声，那一定会有英文立体声的字样突出来。如果不信可以看看耳机口是ear就是单声道，立体声是phone

hujingdi

chnjyxz 发表于 2024-6-11 01:03
磁带机我玩过的经验还算丰富，以我的经验看这机不可能是立体声的，这个时代和这个造型的我就没见过立体声， ...

看一楼第8图，我给你放大看，两片集成电路是立体声的，看耳机插孔电极是有左右声道的，不是单声道那种的。

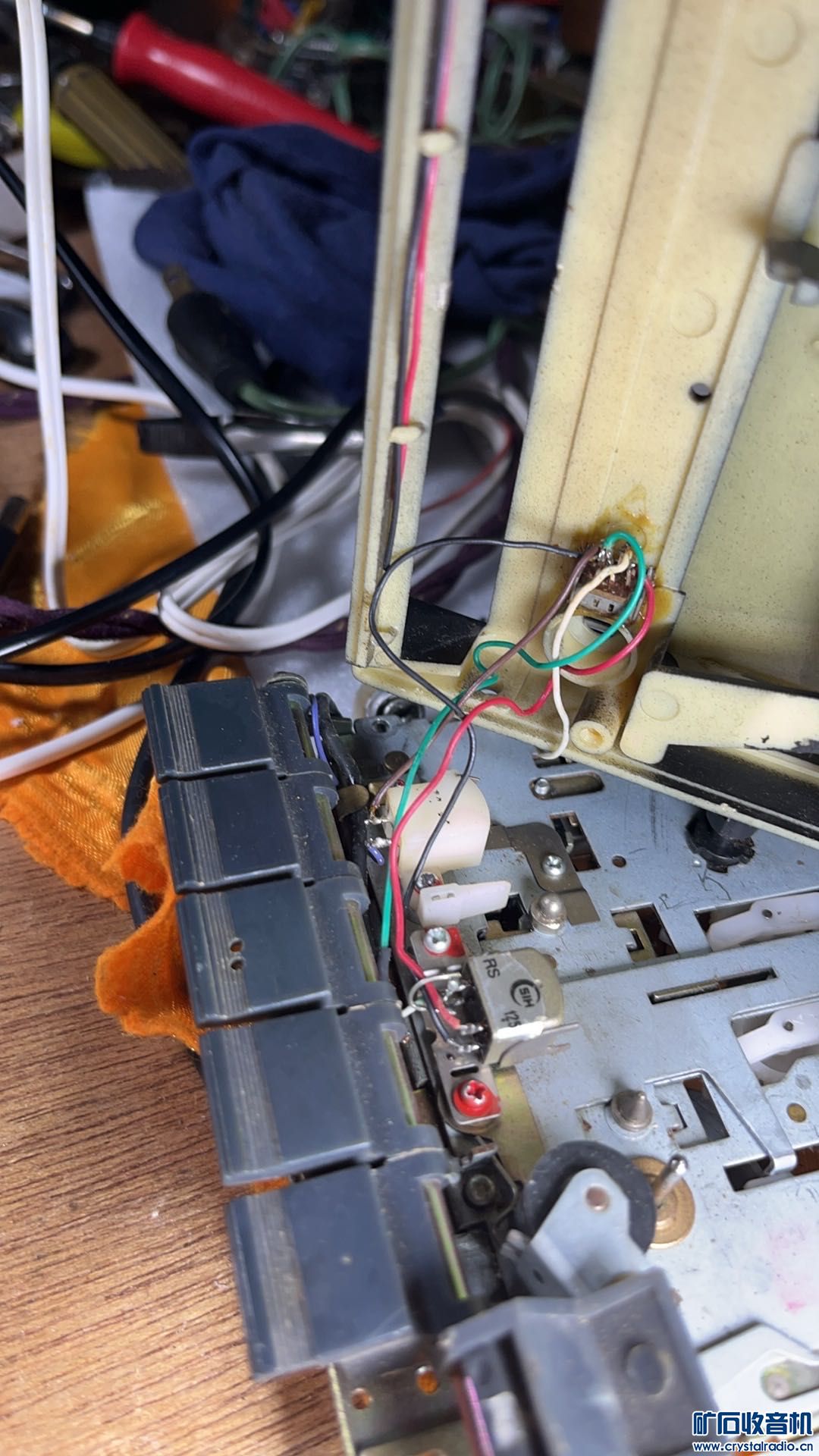

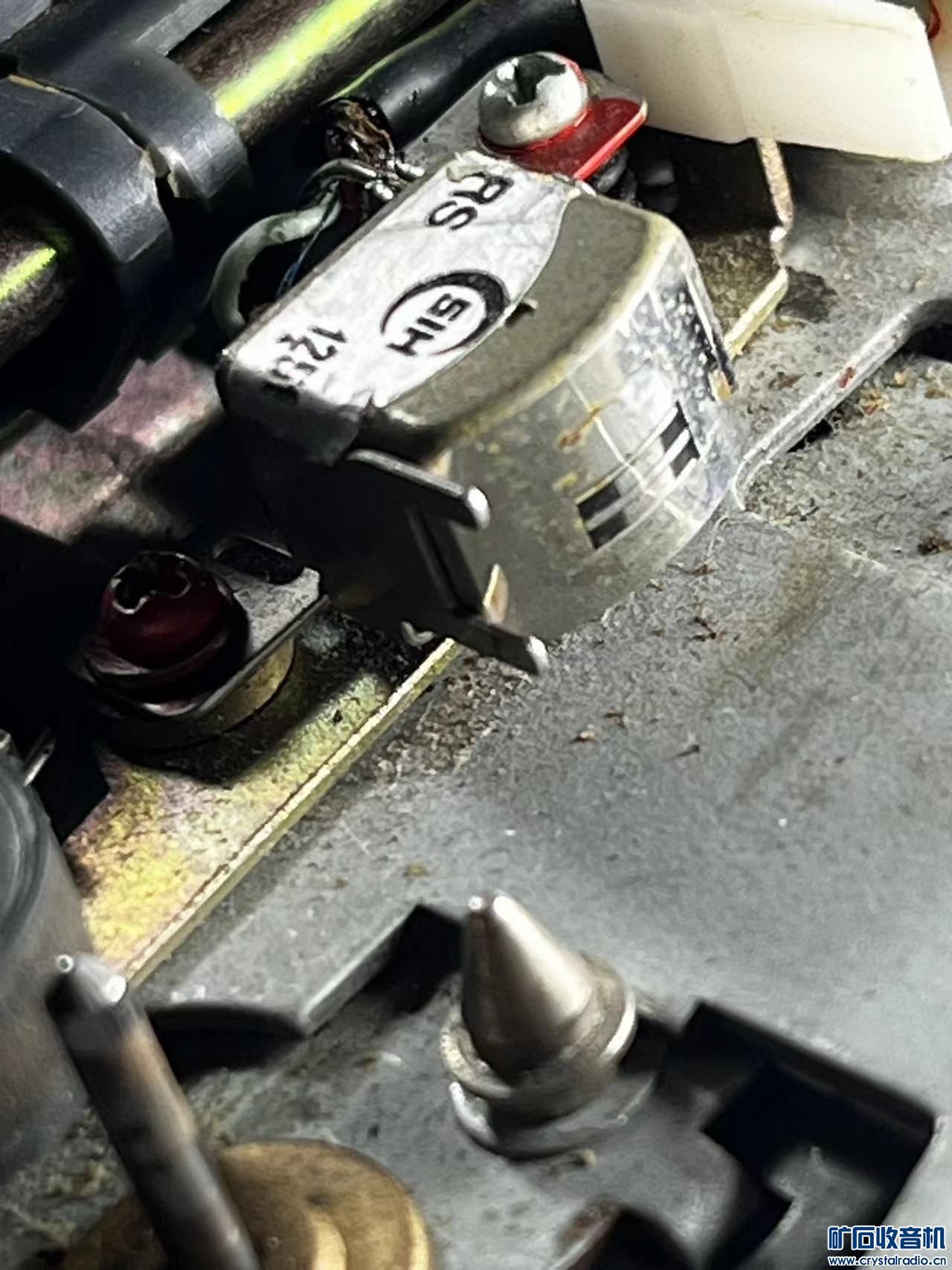

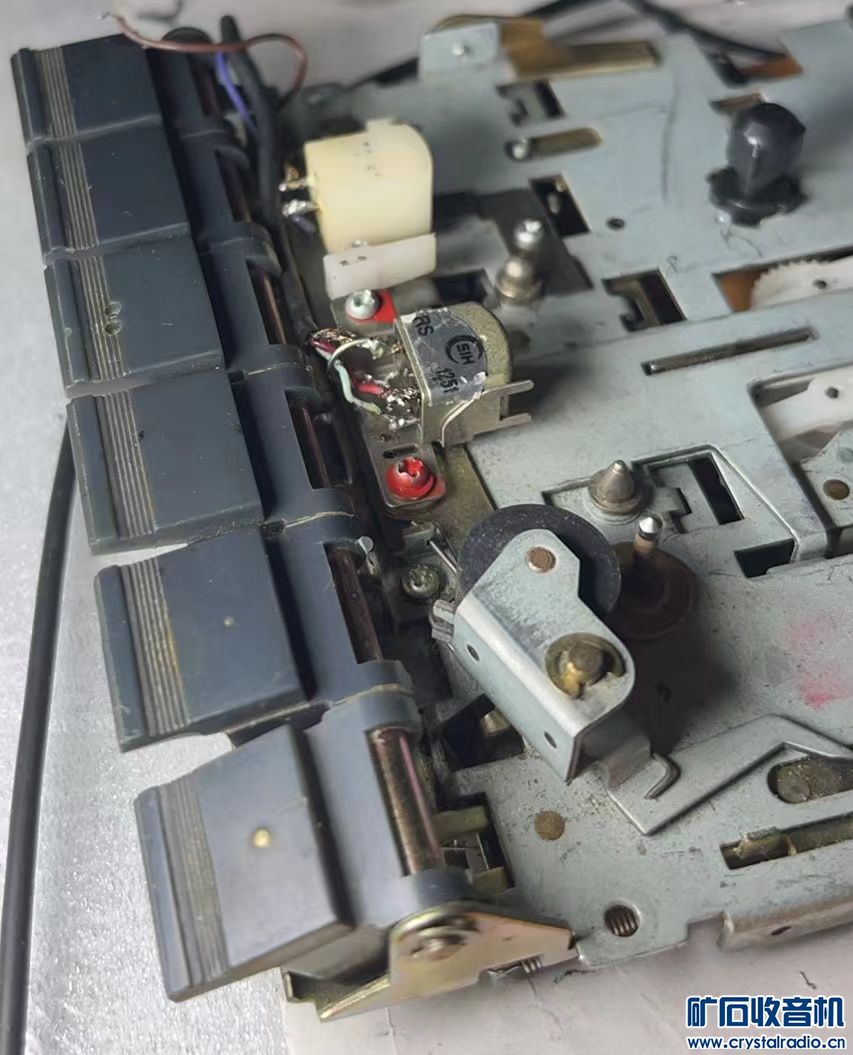

磁头也是 4个头的，我拍图片出来给你看

1k2

这机芯就是用的CE152的，简直一样

hujingdi

1k2 发表于 2024-6-11 17:13
这机芯就是用的CE152的，简直一样

是的，应该是南京那边进口的日本机芯，改线路板，改磁头，改品牌制造的产品，这个JINNI品牌我有个印象是南京那边的公司，那个时候叫厂

hujingdi

年轻的时候我曾经用这个机器玩4声道：

是这样实现的

看：第一楼第一图的麦克风中间有一个小开关，向上是1声道录放音和1，2声道末音，向下是2声道录放音，



两刀开关链接了5根线把两个声道分开录放，A面两个声道，分别录放，B面两个声道，分别录放。

消抹在第一次录音完成两个声道，第二次录音不需要抹音。

重放也通过这个开关选择不一样的声道内容。

B面同样。这样就把一盒磁带记录的长度加倍，充分利用磁带记录的时间（那时候磁带宝贵）

实验的结果，还是非常满意，声道之间的干扰可以接受，可以容忍，

（由于这个机器采用了交流偏磁）录音的声音的清晰度听语言还是非常好的



也是佩服我年轻的时候，把一个机器玩成这样。这几天看到开关，想了好久，才回忆起，这个开关是干这事儿的。
