能士 · 发表于 2024-6-1 21:07:43

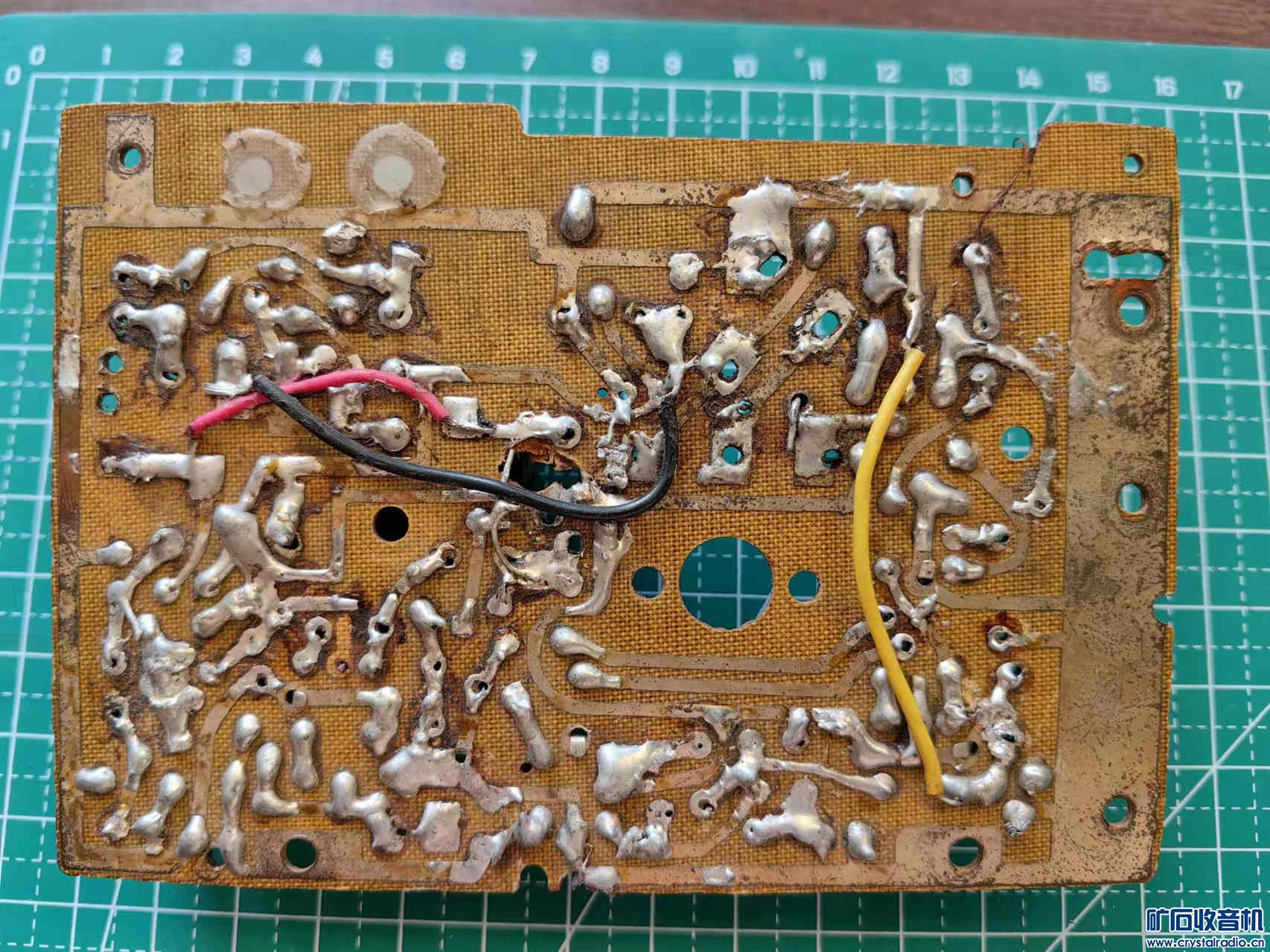

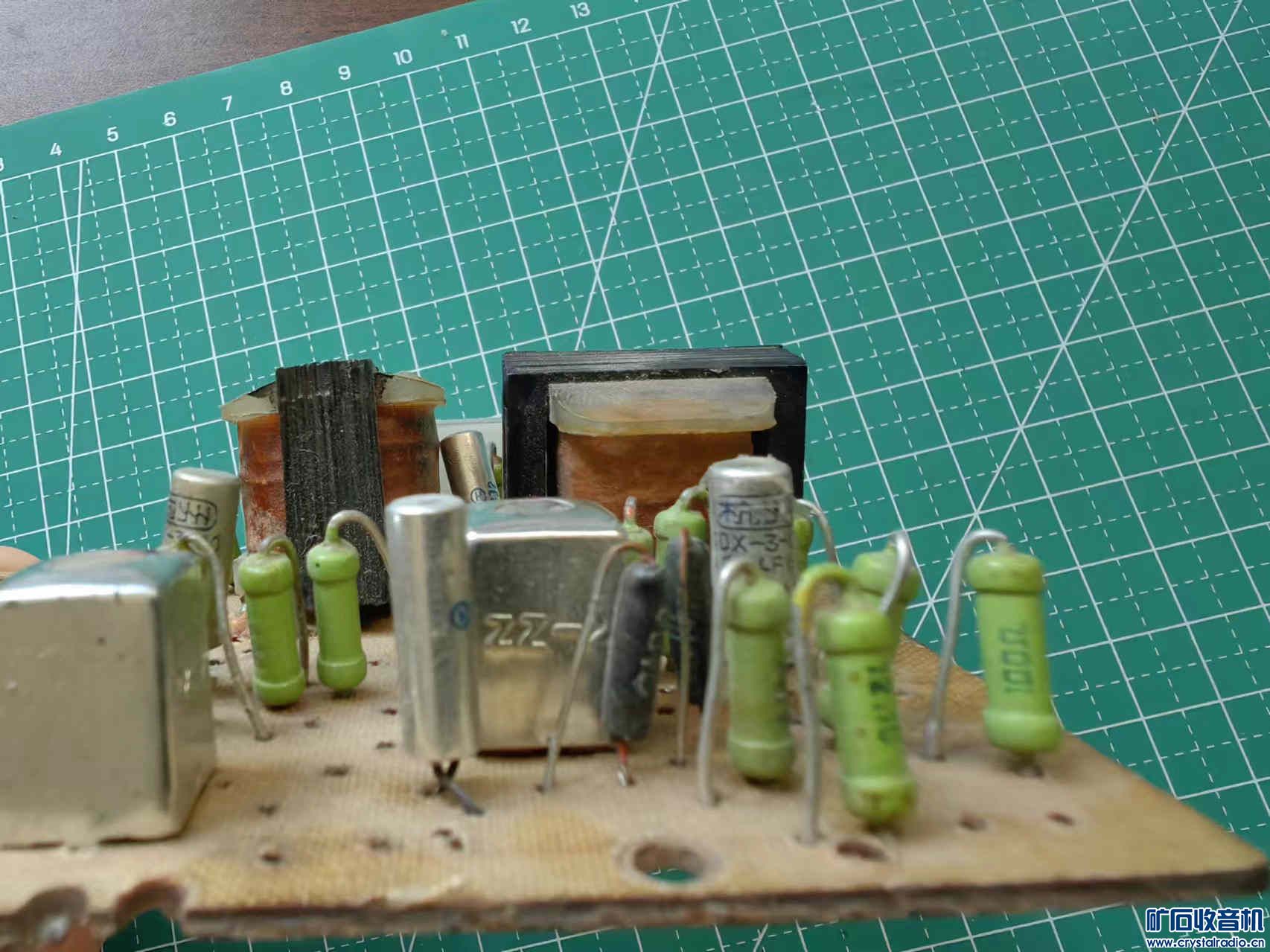

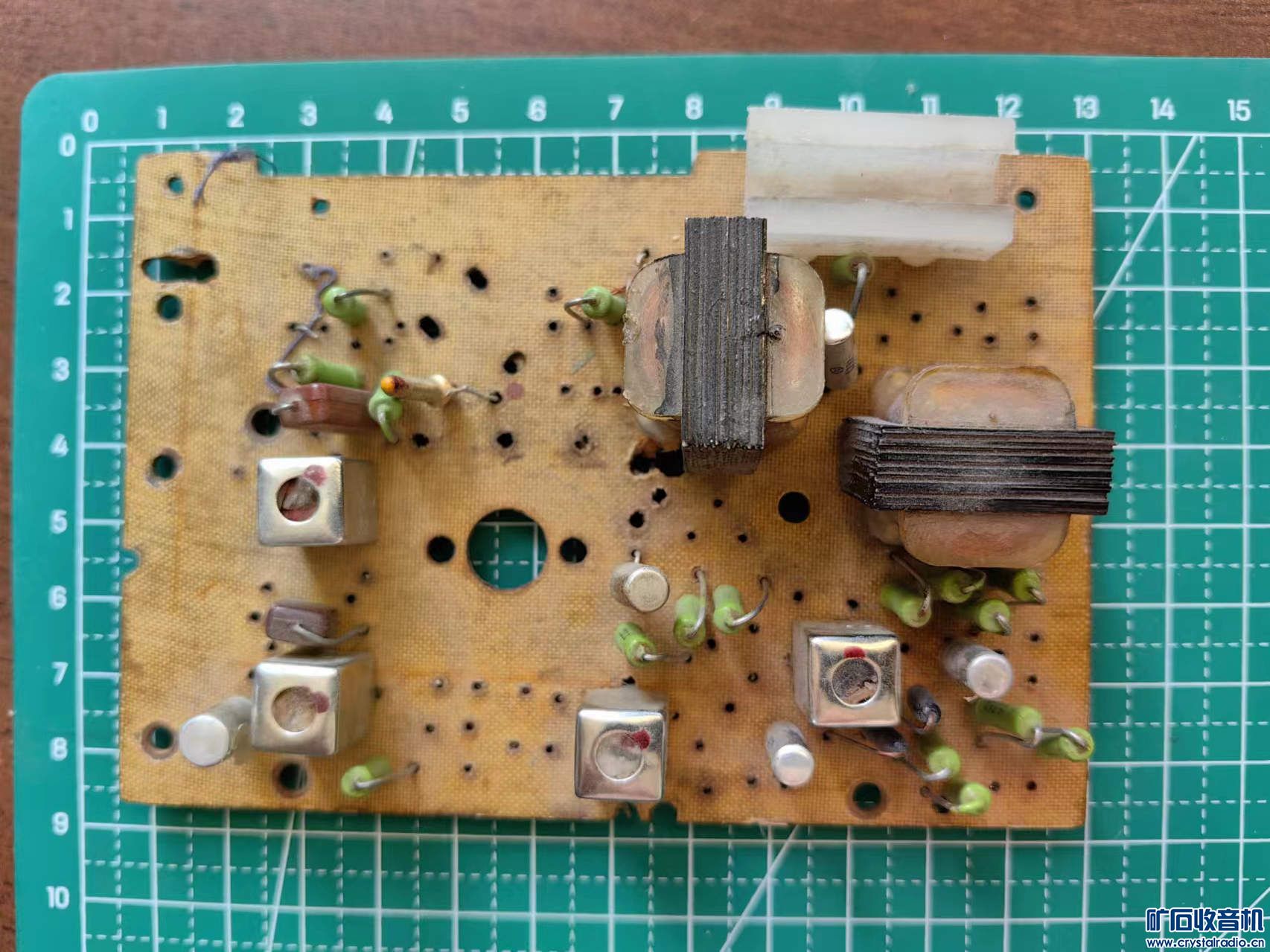

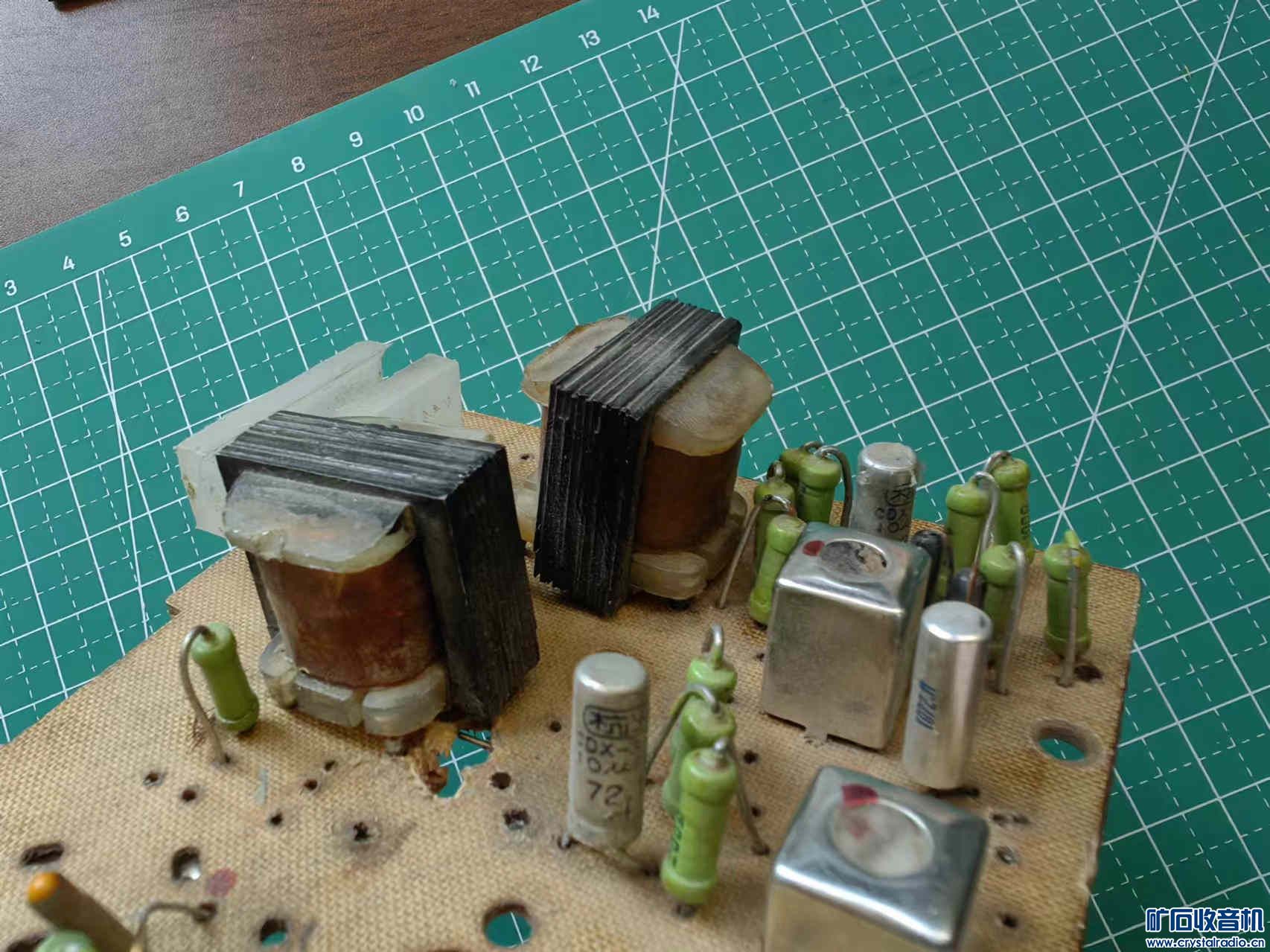

据说有人能凭一颗螺丝分辨汽车品牌……好吧，矿坛求救！最近翻出来小时候收藏的一块收音机线路板，输入输入出变压器、中周都还在，前段时间又收了一些锗管，顿时生出了复原它的想法，求助各位大佬，有没有看一眼就能知道这是啥型号？最好再给个印板图和电路图。

aaa555000 · 发表于 2024-6-1 21:32:55

看一眼就知道的本事没有，抄板复制倒也不难。

好好爱2023 · 发表于 2024-6-1 21:54:07

告诉你一个不幸的消息，这个收音机接收的电台已经停止服务了

南蛮 · 发表于 2024-6-1 21:38:56

把线路图画下来吧。

liwj113 · 发表于 2024-6-1 22:07:18

提示: 作者被禁止或删除内容自动屏蔽

zzfjct · 发表于 2024-6-1 22:17:09

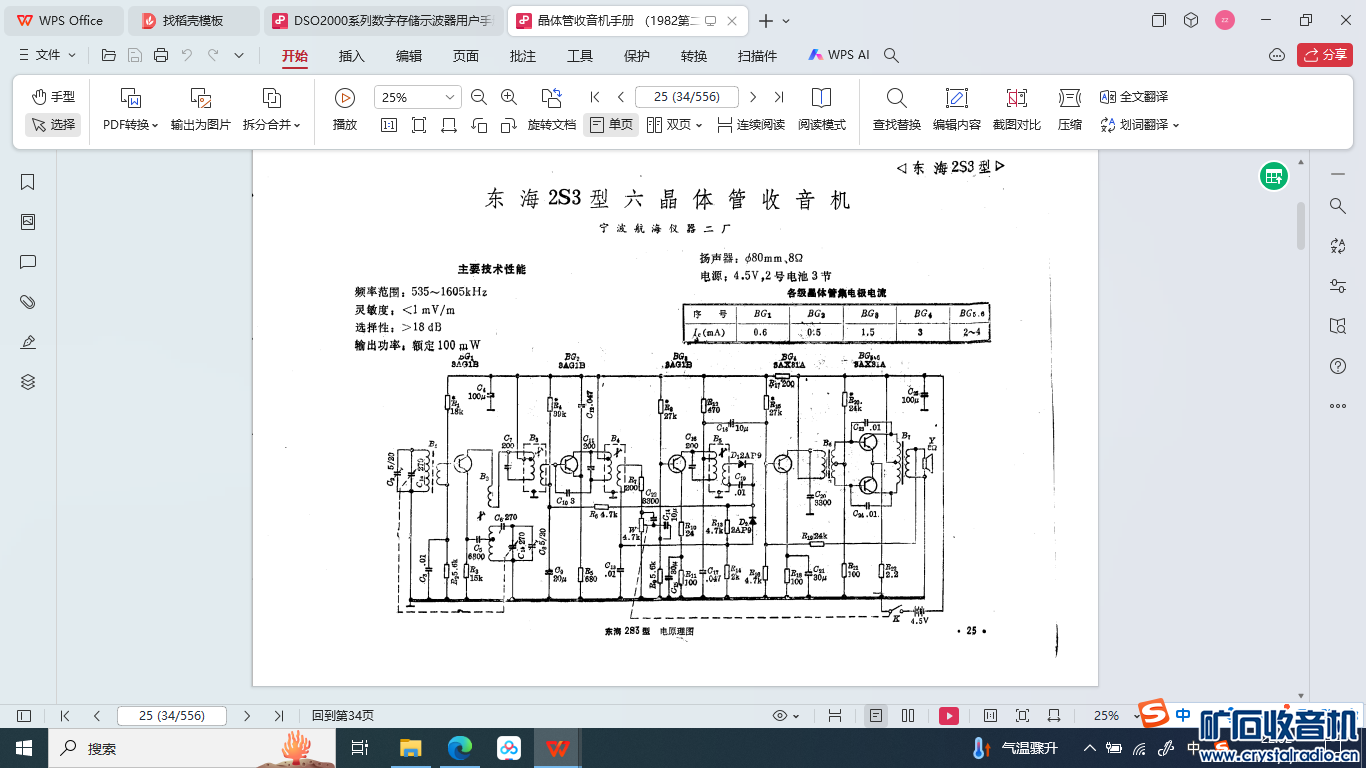

可能是这个型号，请核对

suresoft · 发表于 2024-6-1 22:39:11

zzfjct 发表于 2024-6-1 22:17
可能是这个型号，请核对

这都能找到，太厉害了，佩服佩服。

tltszl · 发表于 2024-6-1 22:43:38

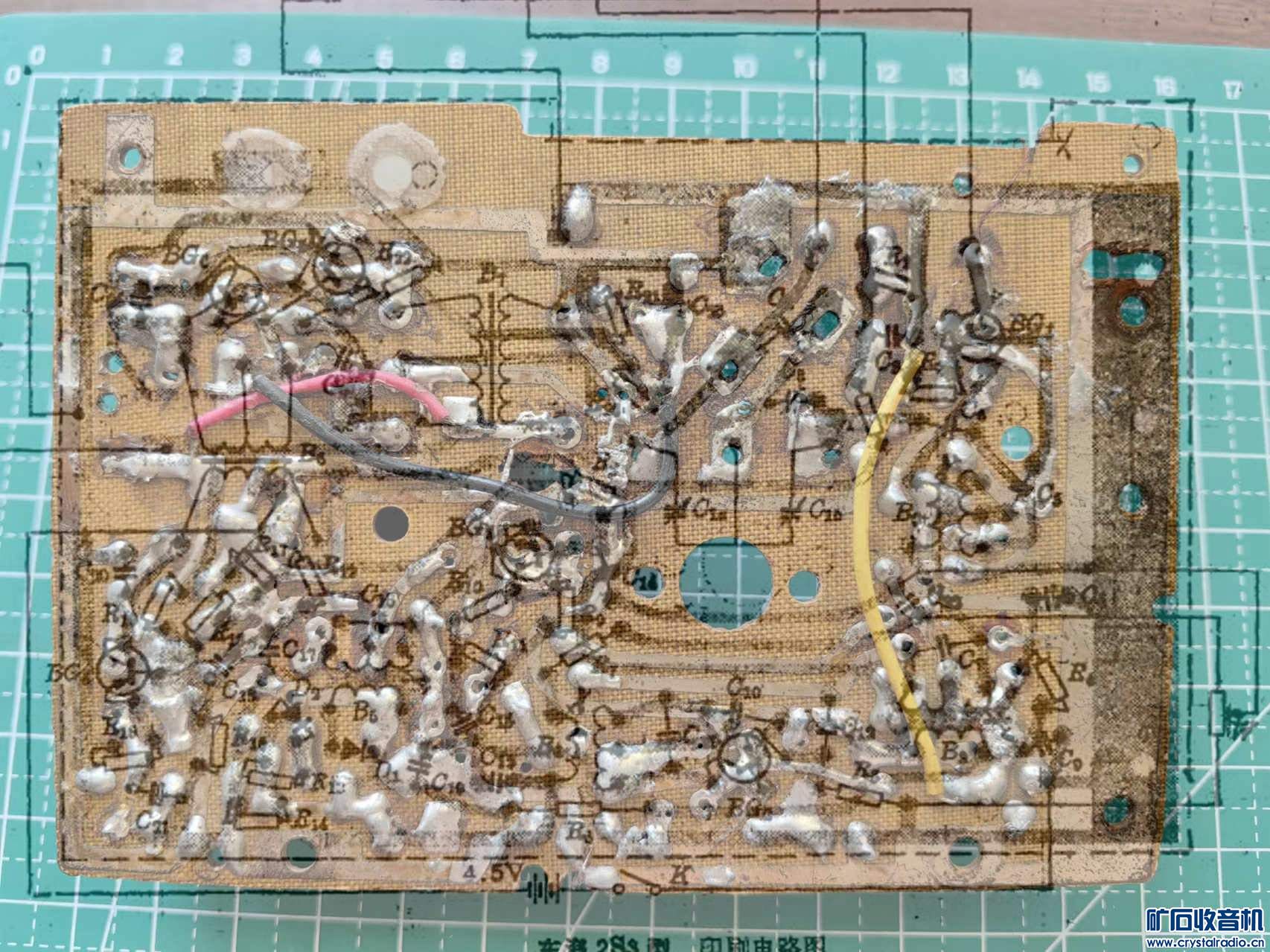

虽然PCB不尽相同，但中周，输入输变压器，晶体管的位置和布局都对得上；应该是这个。

能士 · 发表于 2024-6-2 00:25:41

zzfjct 发表于 2024-6-1 22:17
可能是这个型号，请核对

这才短短一个小时……这叫我说什么好？？除了感谢感谢再感谢，我想说的是：入矿坛终生无悔，拜大师五体投地！

能士 · 发表于 2024-6-2 00:26:42

tltszl 发表于 2024-6-1 22:43
虽然PCB不尽相同，但中周，输入输变压器，晶体管的位置和布局都对得上；应该是这个。

您这份认真和耐心感动到了我，感谢感谢！

海洋DZ · 发表于 2024-6-2 05:14:36

本帖最后由海洋DZ 于 2024-6-2 05:16 编辑

zzfjct 发表于 2024-6-1 22:17
可能是这个型号，请核对

看来层主接触这个机器比较多！

wwkj91 · 发表于 2024-6-2 06:22:24

牛人到处都有，佩服

纳米电容 · 发表于 2024-6-2 07:04:04

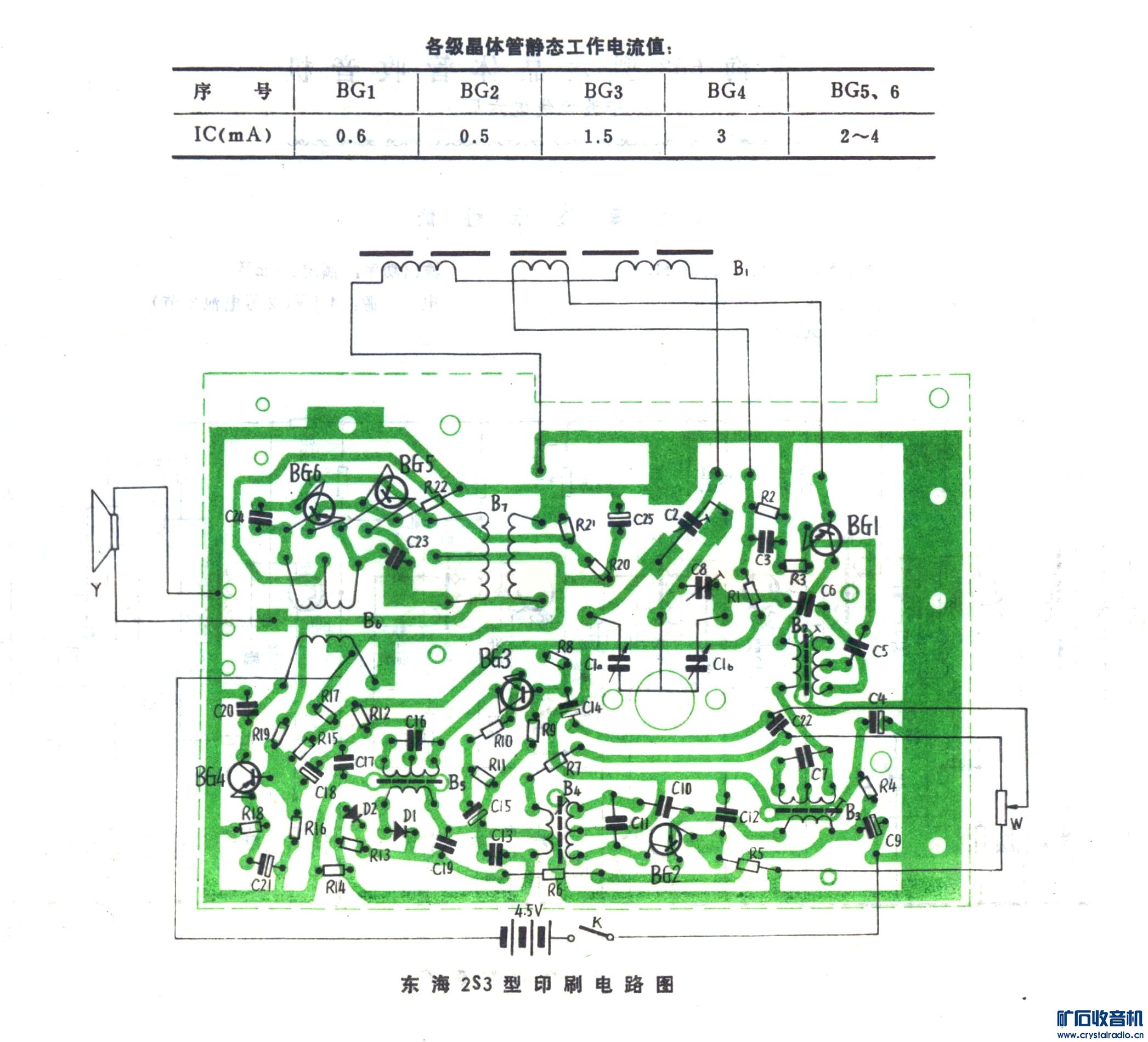

站在高人们的肩膀上继续完善资料

金杯磁棒 · 发表于 2024-6-2 11:21:03

纳米老师的图真清楚。

经典nn · 发表于 2024-6-2 11:33:02

佩服的五体投地
