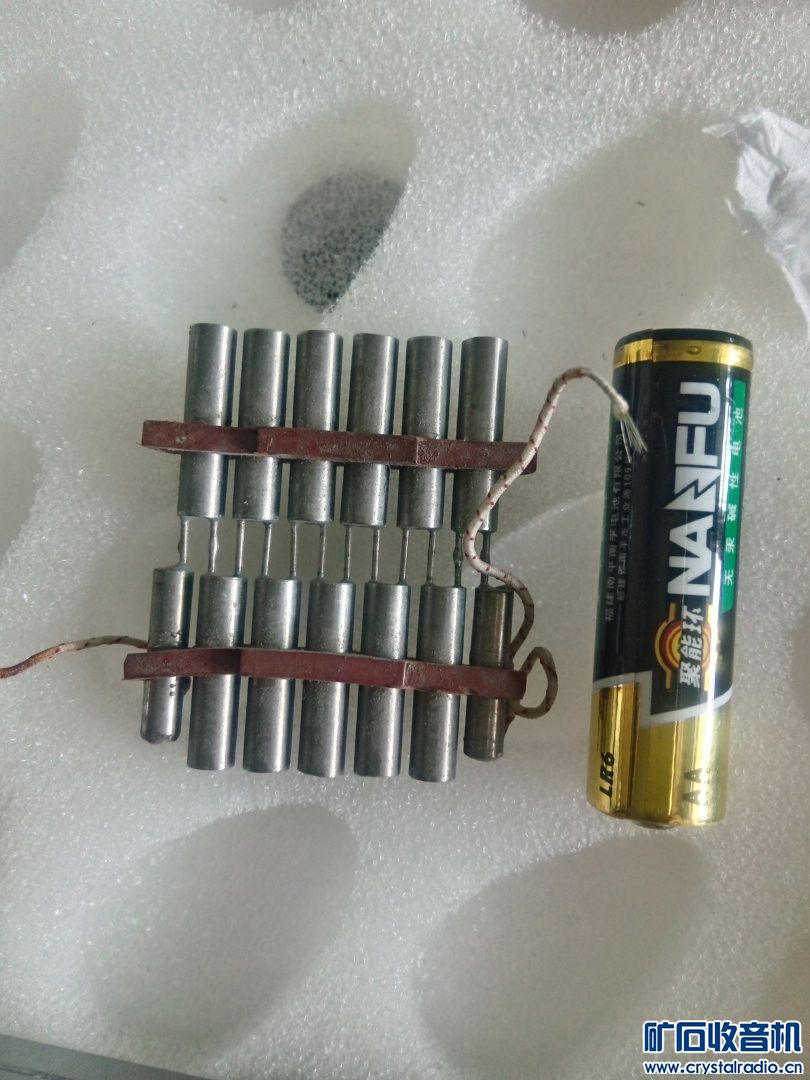

拆解：机械滤波器，之一

润吉地

形状是一个扁平盒子，振子按说明书是镍棒

dg306

开眼了，头次见。

姚子

手头上也有，一直不明白它的工作原理。

海河

给打开 就不好使了吧

ym78321

以前常在电子市场旧货摊看到600kHz的机械滤波器，也不知道用在何处，比楼主这个长。

润吉地

影响甚微。打开就是为了拆镍棒的

Jambalaya

润吉地 发表于 2024-5-26 21:35
影响甚微。打开就是为了拆镍棒的

有继续拆换能器？

冰岛

音叉、音片有固有的振动频率，石英晶体其实也是机械振动。振荡频率稳定的振荡器大多是利用机械振动稳频，LC谐振或者RC带通滤波振荡器的频率稳定性不及机械。机械

oceanwlk

机械滤波器？老古董

润吉地

Jambalaya 发表于 2024-5-26 21:50
有继续拆换能器？

继续拆 还有声表面波的200kHz，过几天上图

还在听单的评书吗？

mov99

看上去体积挺大，需要多大驱动才能共振

Jambalaya

润吉地 发表于 2024-5-27 14:05
继续拆 还有声表面波的200kHz，过几天上图

还在听单的评书吗？

啊，等看。

评书基本是小时候有线广播里听的，单的百年风云，刘的岳飞传、杨家将，还有谁说的 叶秋红，霜重色愈浓。还有高山下的花环、山中那十九座坟茔。
后来有电视见过田连元着长袍讲水浒，有身段。
有小孩后陪听过袁的三国演义，部分单的隋唐演义。
前两年偶尔发现有个老年之声台播袁的 封神演义，零碎听了大部分，这个评书比较简陋，主要是没看过书借机会了解下众神仙的来路。
好像的哥们听单的比较多，车流里单的嗓音容易听清楚。

barracuda

这是折叠式机械滤波器，现在可少见了，7、80年代载波电话里面用的多。
粗的圆棒较谐振子，把它们相互连接的细棍叫耦合子，两端的压电换能器是产生/接受纵向波，
发送端换能器产生的纵向机械波传递给谐振子，然后依次通过耦合子把机械振动波逐步传到每个谐振子上
走到头，通过环能器变成电信号输出。
这种折叠式的滤波器优点是抗震性能比圆盘谐振子滤波器要强，但是缺点是体积大，笨重。
