ZC23型雷管阻抗测试仪

dengzeren2015

ZC23型雷管阻抗测试仪

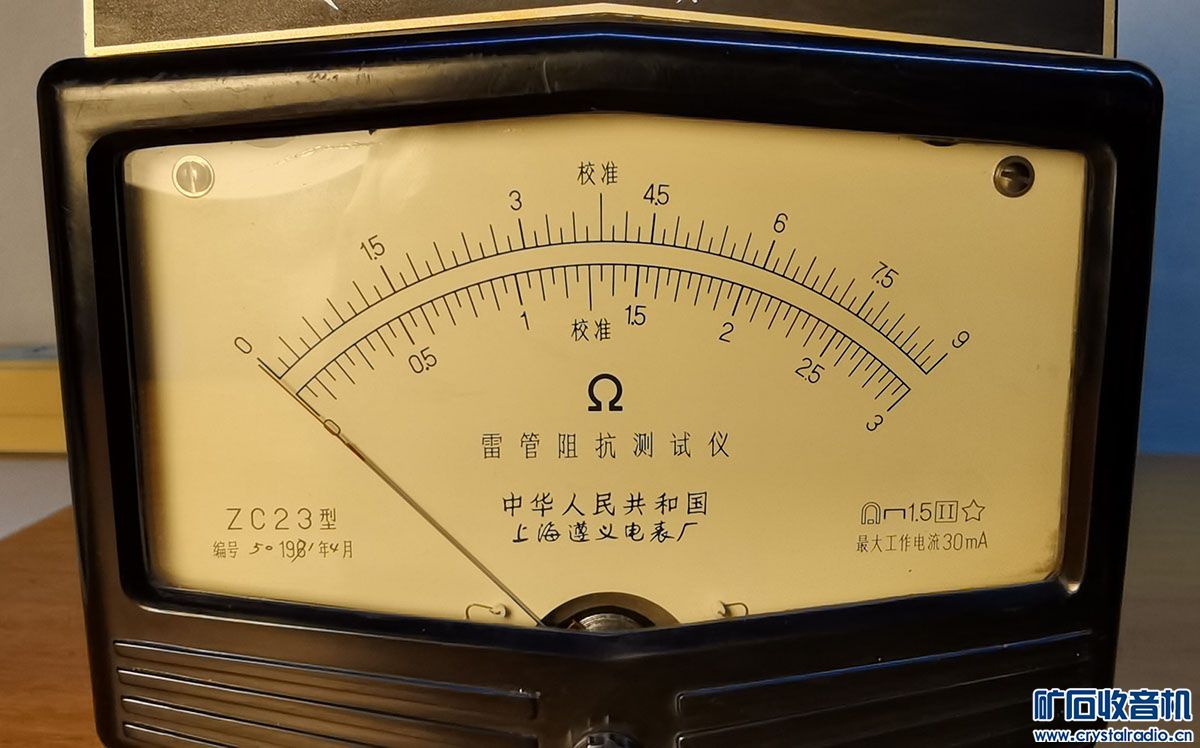

最近在破烂市场上买了一个样子很奇特的仪表，还是上海遵义电表厂1971年的产品。如下图所示：








      它被称作ZC-23型雷管阻抗测试仪，与摊主最后以25元成交。它的外形大小与半个MF-10型万用表相当，表头尺寸完全与MF10型表完全一致。当时是冲着这个表头买的，想着可以替换、维修MF10类型万用表用。

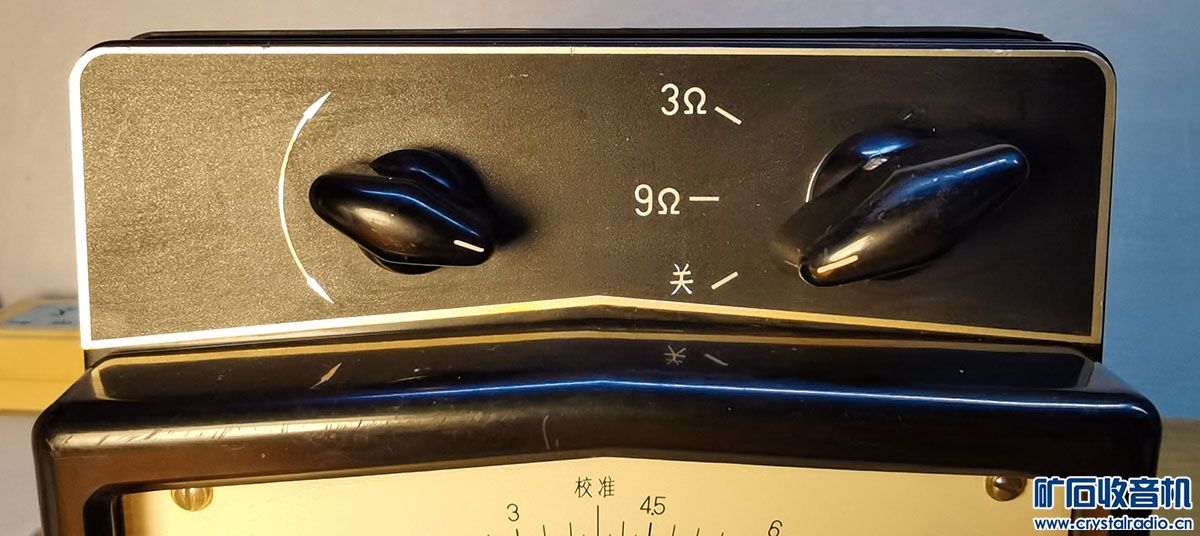

       电雷管是个什么结构我不清楚，仪表上只有关、9Ω、3Ω三个档位，当开关拨到9Ω、3Ω两档时，表针就指向中间校准位置，这时转动电位器钮使表针对准中位校准点即可。

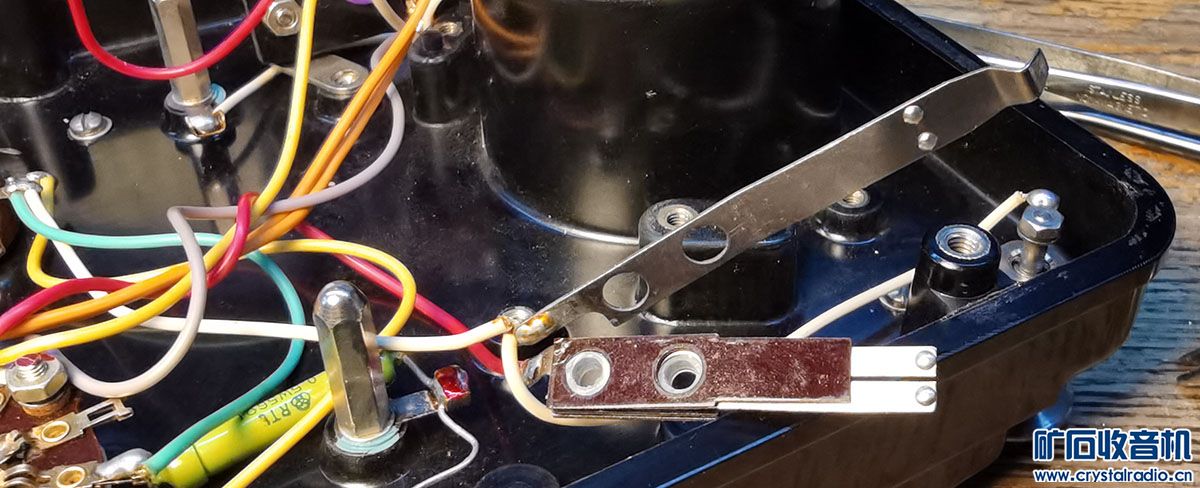

       仪表的接线端子一个是普通的香蕉插座，另一端是个挺特殊的金属按钮。什么都不接的情况下，按动这个按钮表针会向右猛烈打表针！在香蕉插座和金属按钮之间接上一个低欧姆电阻，表针会回偏转，这时按下接电阻的金属按钮（一定要保持电阻与金属按钮的可靠连接下，同时按下按钮，否则会打表！），这时仪表显示实际的电阻值，测量的电阻值相当准确。

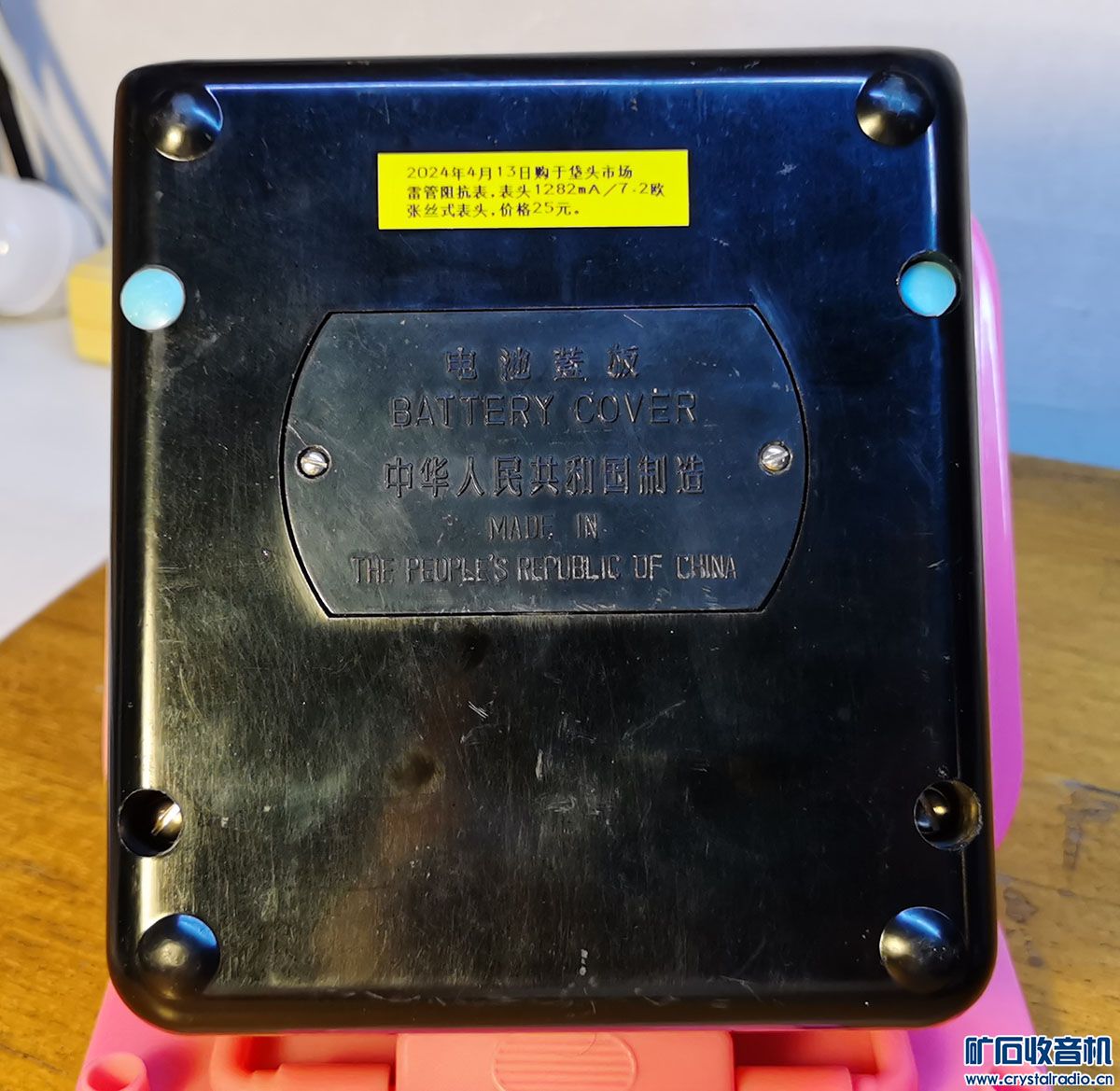

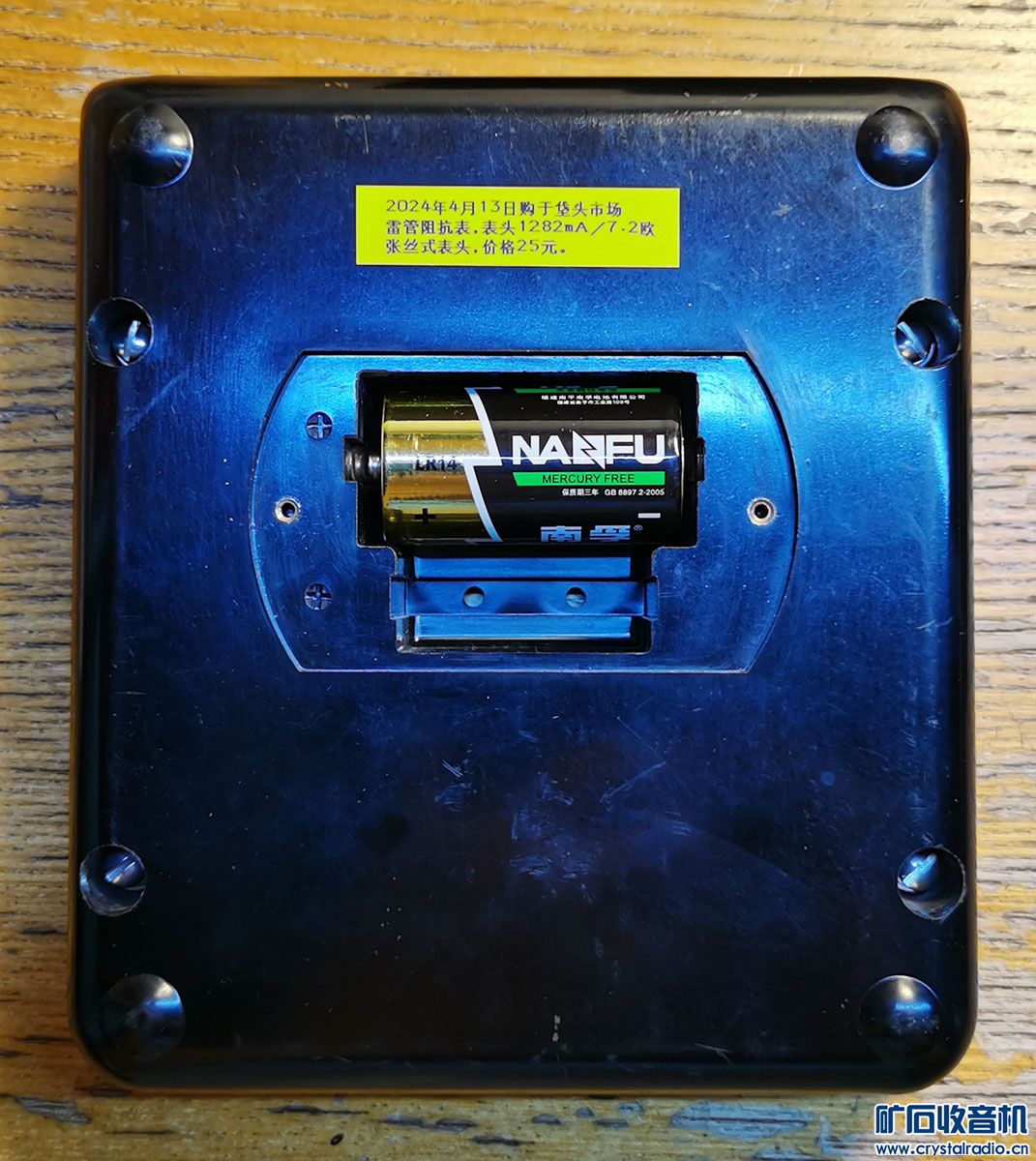

       仪表只使用一节2号电池，按表盘标注最大工作电流为30mA，对于测量低欧姆电阻来说，它的耗电比MF30表的X1档的电流要小得多。表的内部结构如下图所示：

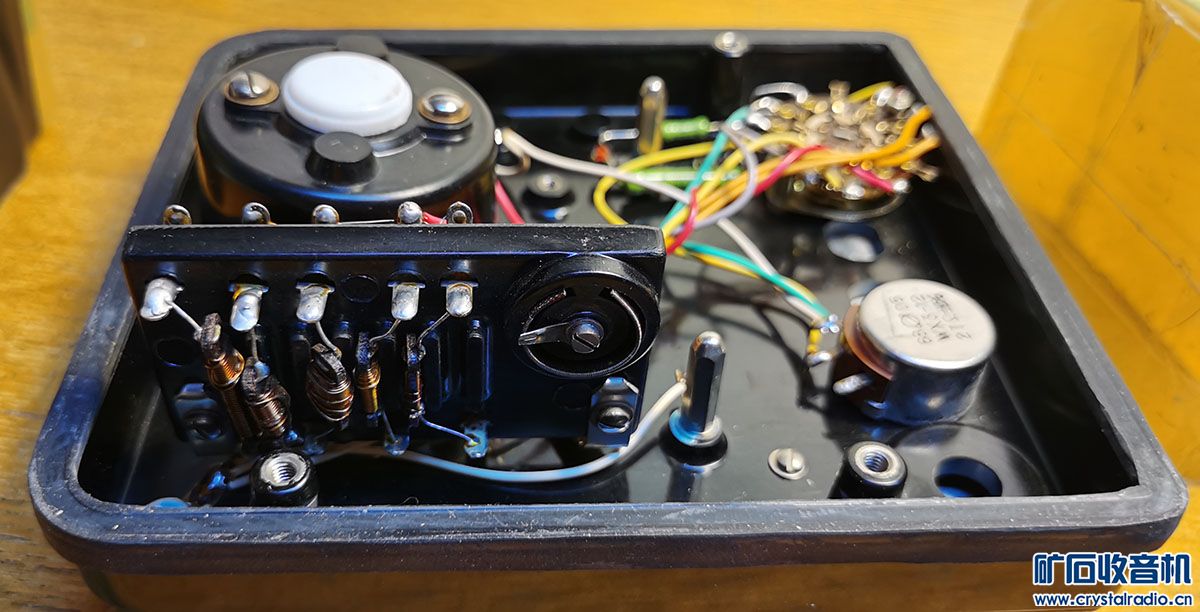

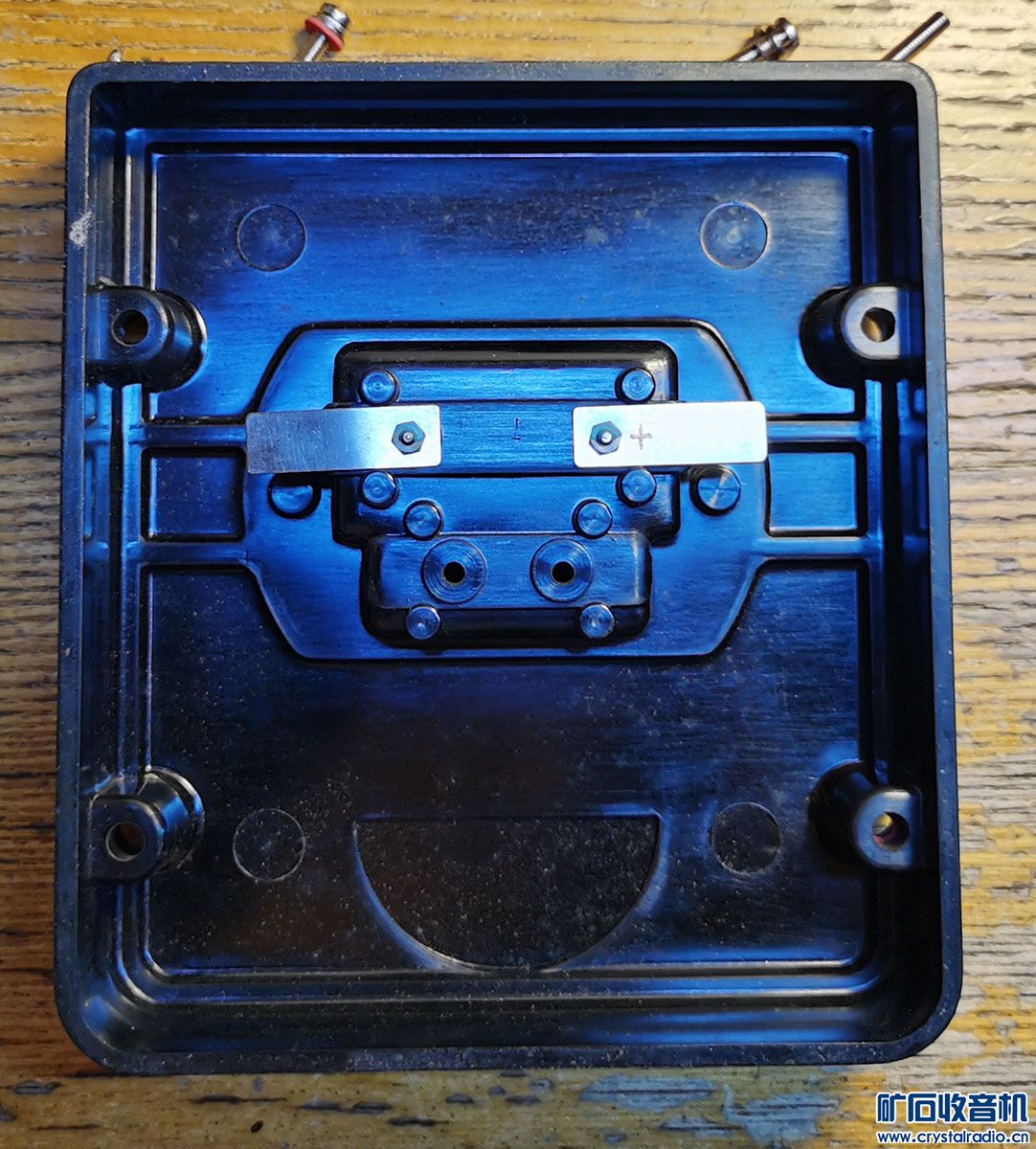

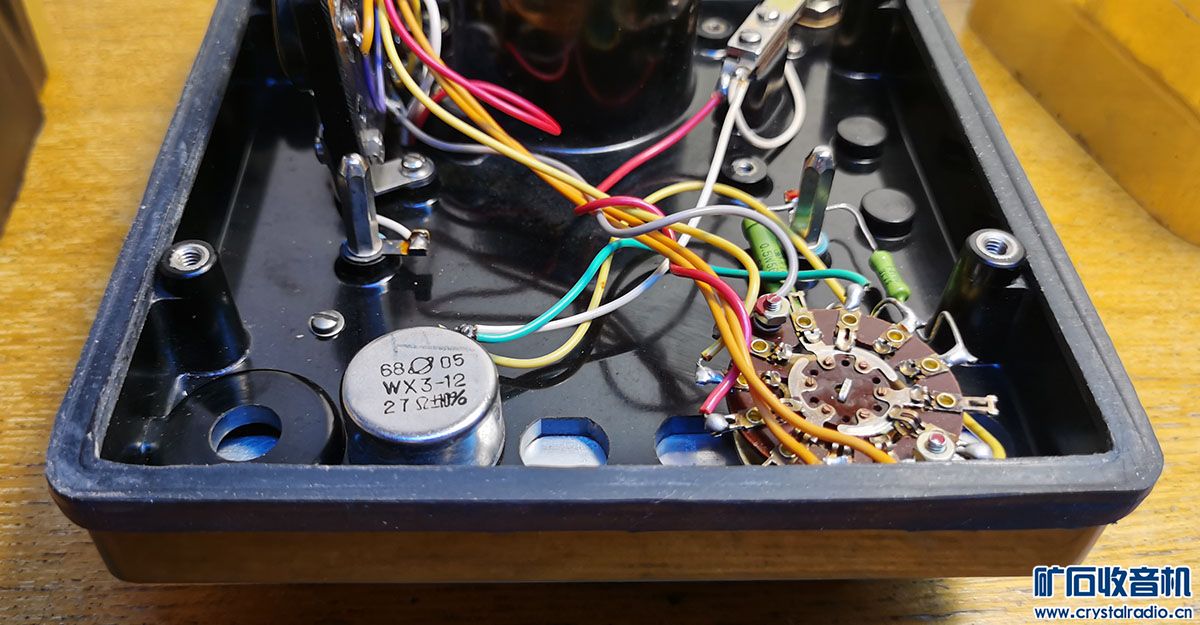

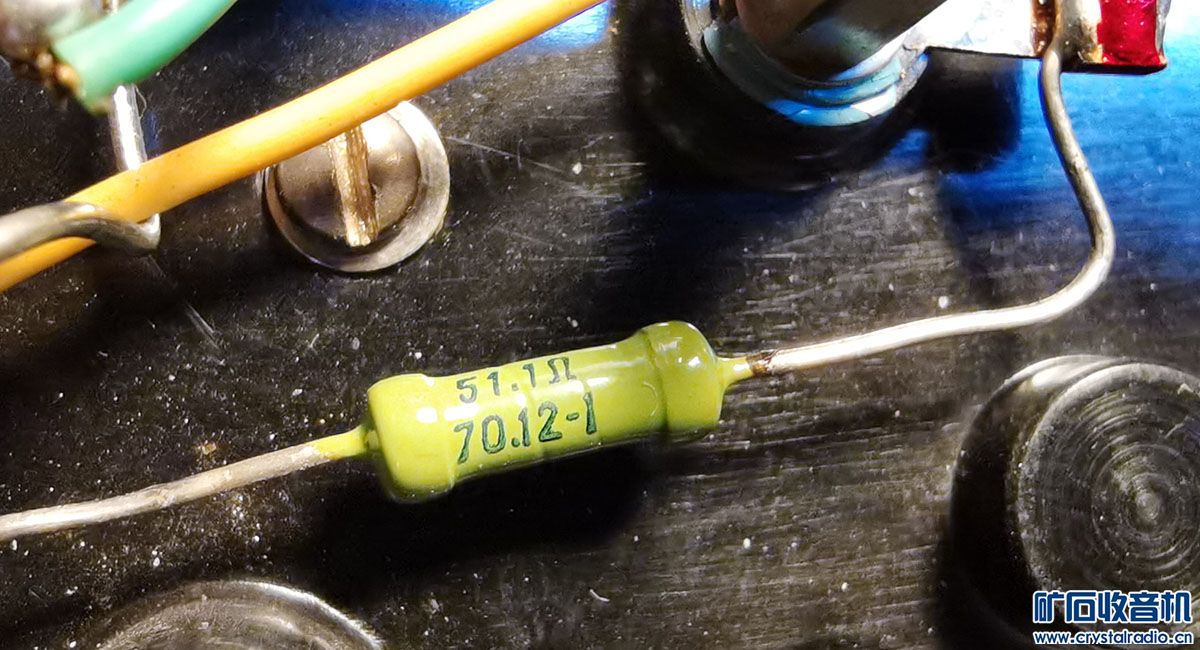

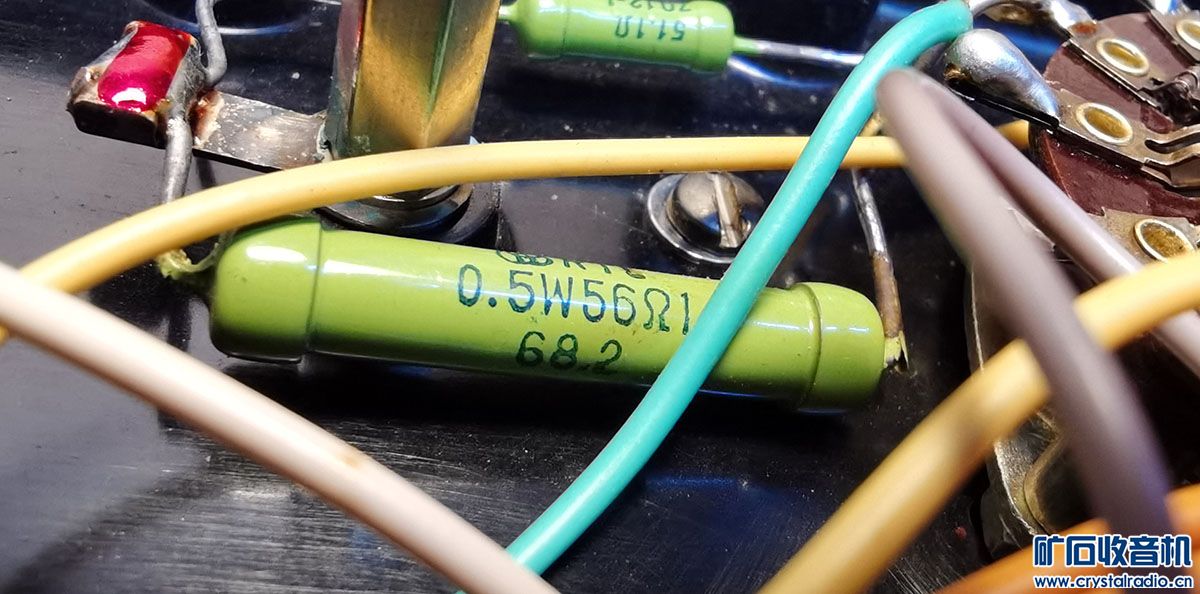

       从内部的元件看，电阻的生产日期最早有1968年产的电阻，由于表的密封很好，波段开关、按钮接点等没有氧化光亮如新，所有螺丝都是铜质的，质量很好。


       拆解后对它的电路进行测绘，拆解表头才发现表头是张丝的！动圈的结构与MF10表完全不同。下图是测绘的电路图：


       好失望啊！原以为买个MF10同样的10μA表头呢！而且灵敏度只有1282mA！内阻仅仅7.2Ω。表倒是很新净，样子有点怪。就是空载（打开校准状态时，按钮时就会猛狠打表！）时误按金属按钮就会狠命打表！不知道为什么会这样设计，也不懂测试雷管的原理，电雷管是会爆炸的东西！请教各位坛友，哪位进行过这种工作的，给我讲解一下原理。

ygl8670

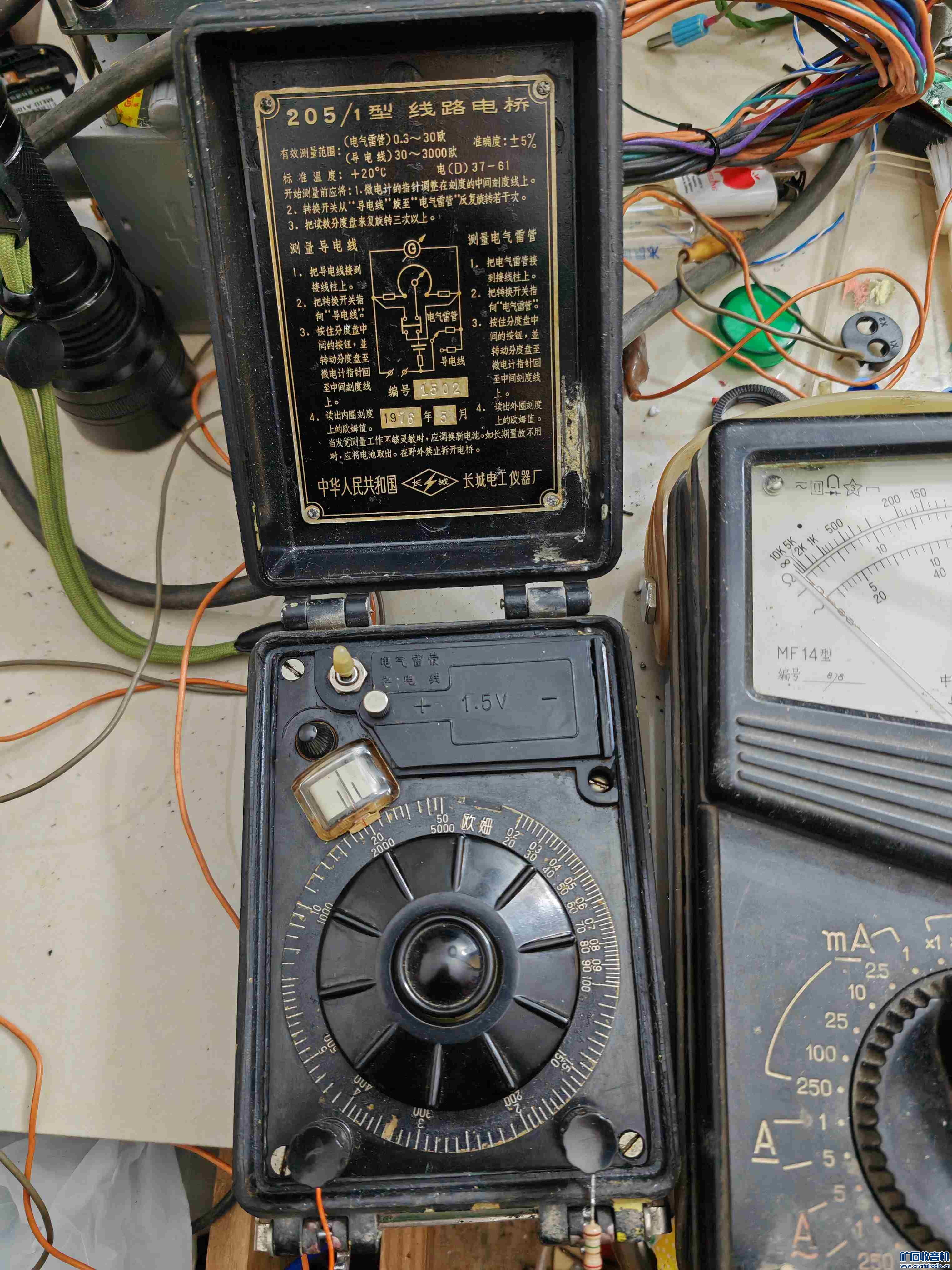

电雷管的阻抗一般不大于30，看我的头像图片就是一个军用的雷管电阻测试仪，实际是一个电桥，我拿来测试小电阻精度非常好，刻度盘相当于数字表的读数了，

乐在其中

把那个并在表头上的4.5欧姆电阻拆下来，单独测量表头的满偏电流和满偏电压看看表头的灵敏度和内阻吧。吊丝表头好东西难得，25元钱还嫌贵？你就偷着乐吧。

swp

这个表头能买到你就偷着乐吧，根据在线的数据满偏压降9.2304mV改个电流表吊打所有万用表，维修低电源收音机测管子工作电流精确多了。

dengzeren2015

乐在其中 发表于 2024-5-23 00:47
把那个并在表头上的4.5欧姆电阻拆下来，单独测量表头的满偏电流和满偏电压看看表头的灵敏度和内阻吧。吊丝 ...

        就是把表头线焊开后测量的，满度电流1282mA，动圈内阻7.2Ω。表头磁铁、结构与MF10一样，但张丝动圈机件、塑料件做工比较粗糙，1968年左右正是伟大的无产阶级文化大革命时期。
        用途不同，对测雷管不求灵敏度，当时看它标注1.5级精度，而且号称测试仪！以为是个高灵敏度表头，实测有点失望。很便宜买来，见识见识。

Jambalaya

dengzeren2015 发表于 2024-5-23 13:00
就是把表头线焊开后测量的，满度电流1282mA，动圈内阻7.2Ω。表头磁铁、结构与MF10一样，但张丝 ...

电流1282mA。。。。。。。。。。。。。。。。。uA

乐在其中

再请问该表头的满偏电压是多少伏？（毫伏）

怎么看图片该表使用的是南孚2号电池吧？（1.5伏电压）试问（1282MA=1.282安培）电流是不是您搞错了计量单位？或者是我把9伏电池看成1.5伏的了？

dengzeren2015

Jambalaya 发表于 2024-5-23 13:15
电流1282mA。。。。。。。。。。。。。。。。。uA

是标错了，应是1282μA。

dengzeren2015

乐在其中 发表于 2024-5-23 23:52
再请问该表头的满偏电压是多少伏？（毫伏）

怎么看图片该表使用的是南孚2号电池吧？（1.5伏电压）试问（ ...

是1282μA，标错了。满偏约9.2mV，是个毫安级表头。

dengzeren2015

ygl8670 发表于 2024-5-25 16:38
电雷管的阻抗一般不大于30，看我的头像图片就是一个军用的雷管电阻测试仪，实际是一个电桥，我拿来测试小电 ...

这才像个战地使用的，只配个检流计，整体抗振、结实。我的这个还弄个张丝表，不结实，不就测个雷管嘛，一不注意按下按钮就狠狠撞表！

analyzer

ygl8670 发表于 2024-5-25 16:38
电雷管的阻抗一般不大于30，看我的头像图片就是一个军用的雷管电阻测试仪，实际是一个电桥，我拿来测试小电 ...

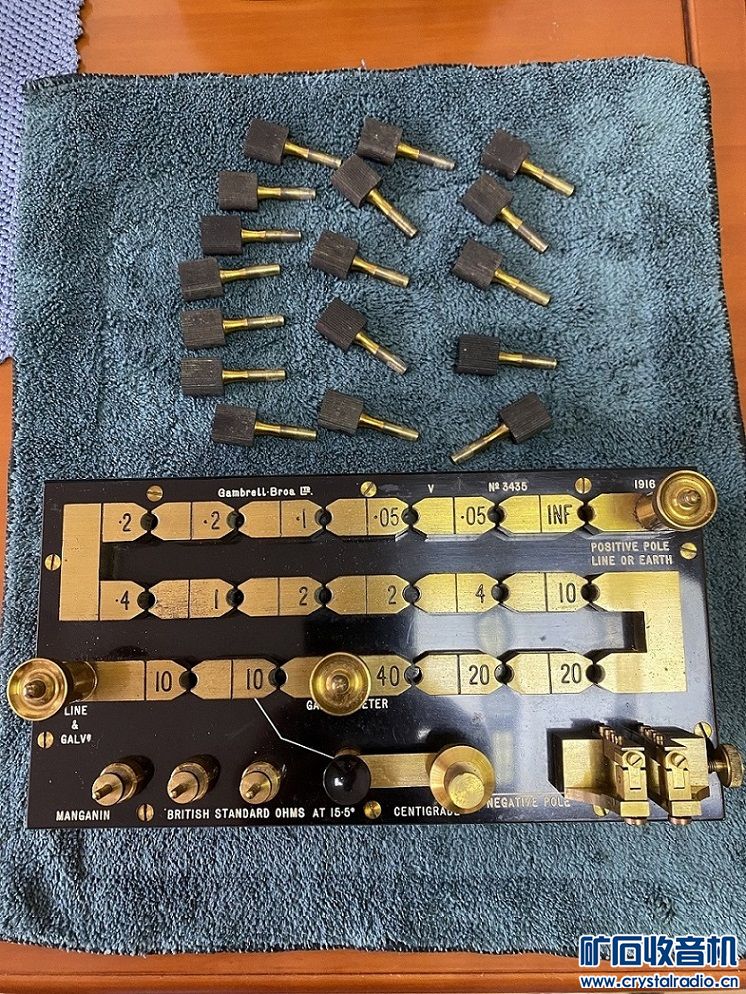

第一次世界大战时，英国使用的爆破电桥和检流计是这样的：

analyzer

dengzeren2015 发表于 2024-5-25 23:33
这才像个战地使用的，只配个检流计，整体抗振、结实。我的这个还弄个张丝表，不结实，不就测个雷管嘛，一 ...

电桥是插塞的，和原始电阻箱一样的结构

老郑小烧

看标尺，应该类似500表的倒欧档。没研究过，不知道“中点”校准为啥不一定是半偏，也不一定是半值。

红河310

1.5级1.2毫安10毫伏满偏，真捡到漏了。

ygl8670

dengzeren2015 发表于 2024-5-25 23:33
这才像个战地使用的，只配个检流计，整体抗振、结实。我的这个还弄个张丝表，不结实，不就测个雷管嘛，一 ...

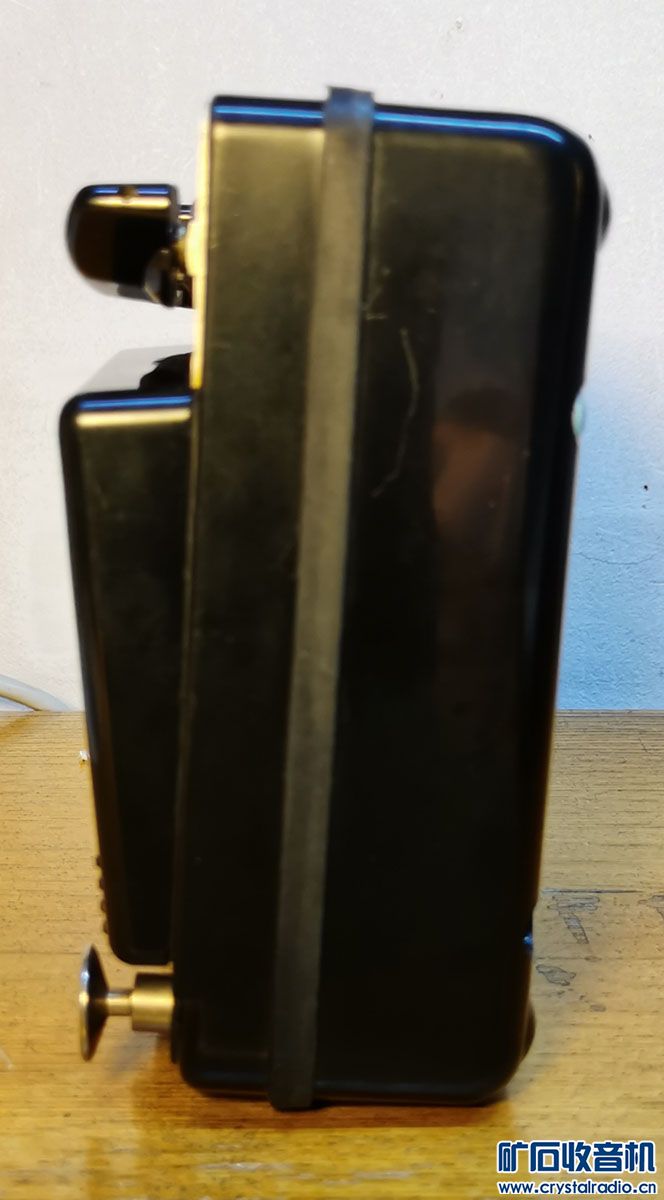

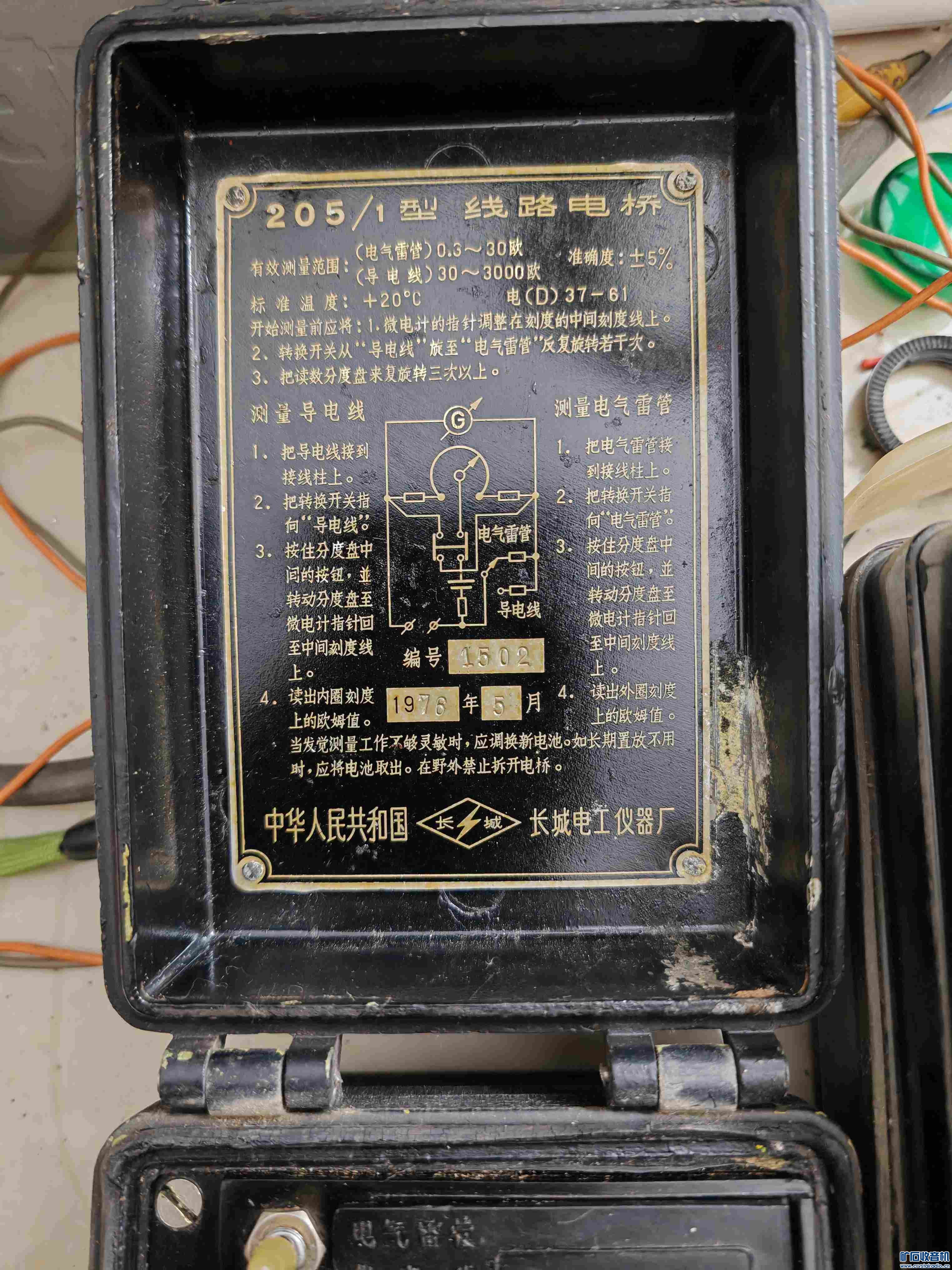

这个外壳是铝压制的一体结构，防水，防尘，便于携带。当年在部队时知道我喜欢捣鼓这个，从仓库给我搬了一箱子坏的，我就自由组合，反正是同型号的，修好了大部分，实在不行了就拆了当配件用，顺便也给我留下了一个做为纪念了 现在可能都不用这个了，电子的更加方便了。但我总觉得还是这个结实耐用点
