6L6GC参数资料

duxaaa · 发表于 2024-5-13 08:31:13

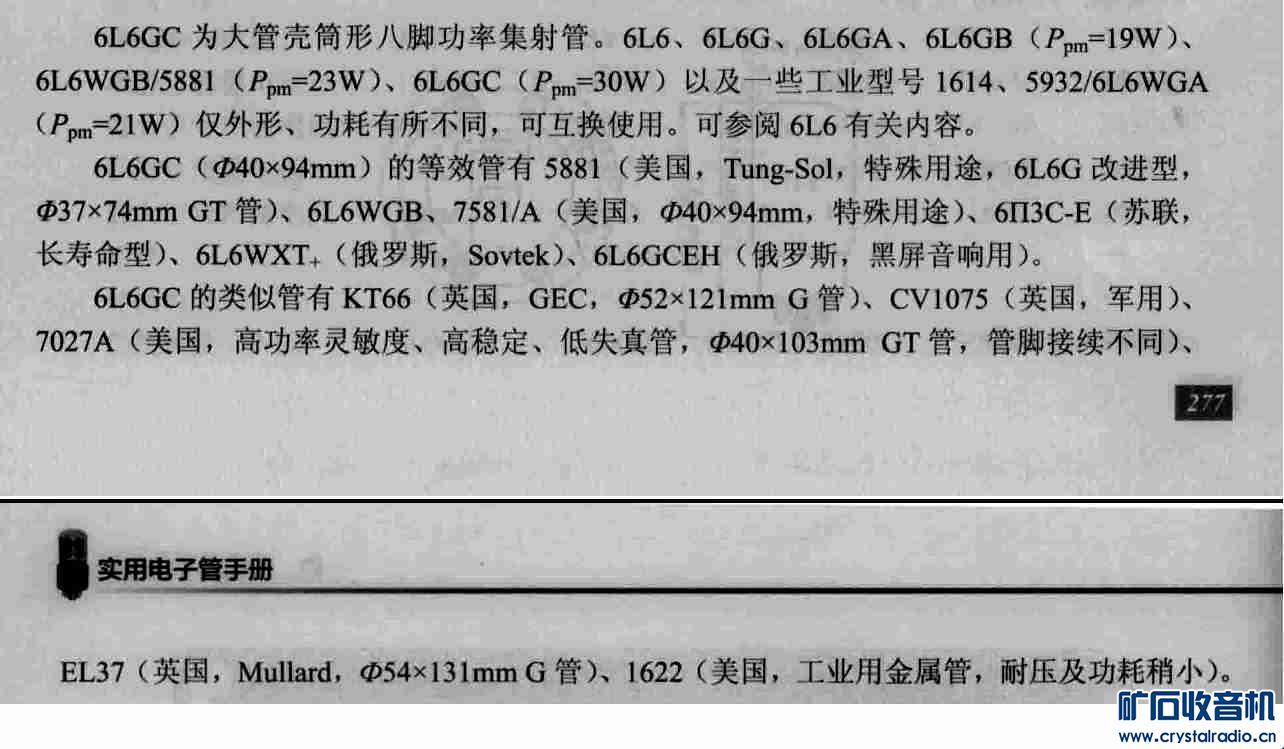

好不容易找的6L6GC参数资料，与大家分享一下。一直以为它和6L6是一个东西，才发现不一样，它有30W功耗。

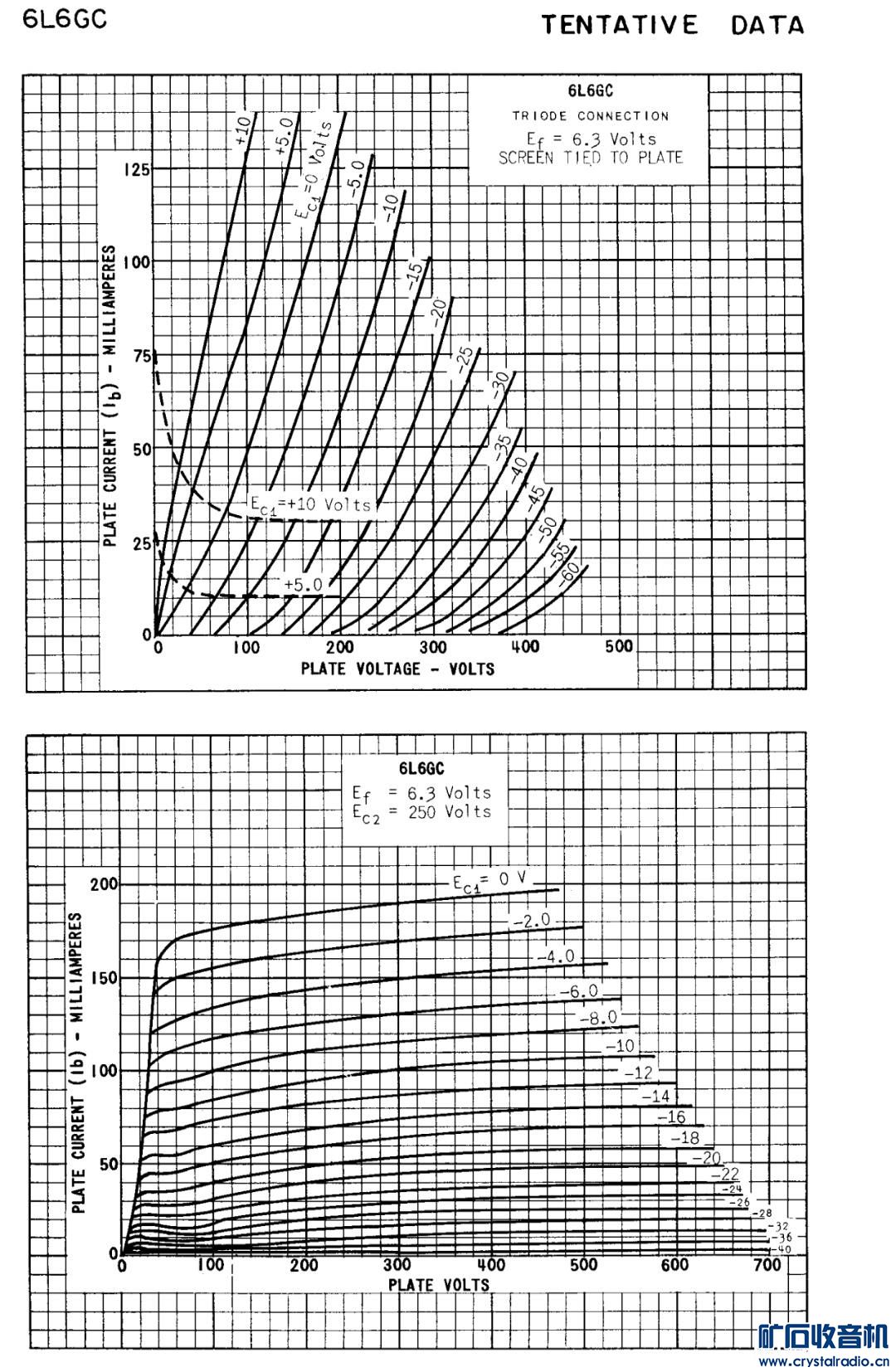

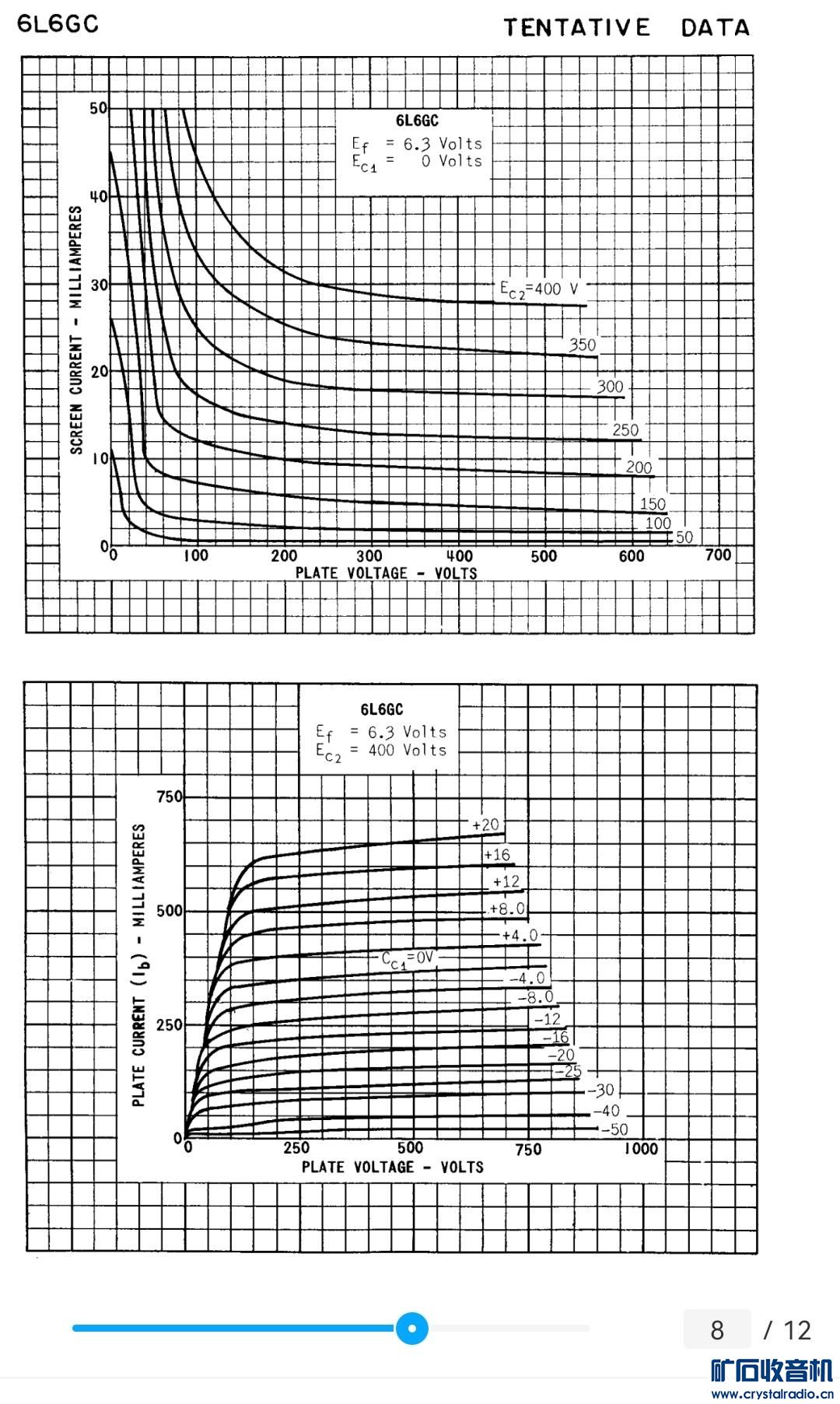

6L6GC参数
(极限运用数据)
灯丝电压（Uf）=6.3V;
灯丝电流（If）=0.96A;
最高阳极电压（Uamax）=500V（400V）;
最高第二栅极电压（Ug2max）=350V(330V)
最大阳极耗散功率（Pamax）=30W（20.5W）
最大第二栅极耗散功率（Pg2max）=3.2W（2.75W）;
最大第一栅极电阻（Rg1max）=0.5MΩ;
最大灯丝与阴极间电压（Uk-fmax）±200V.

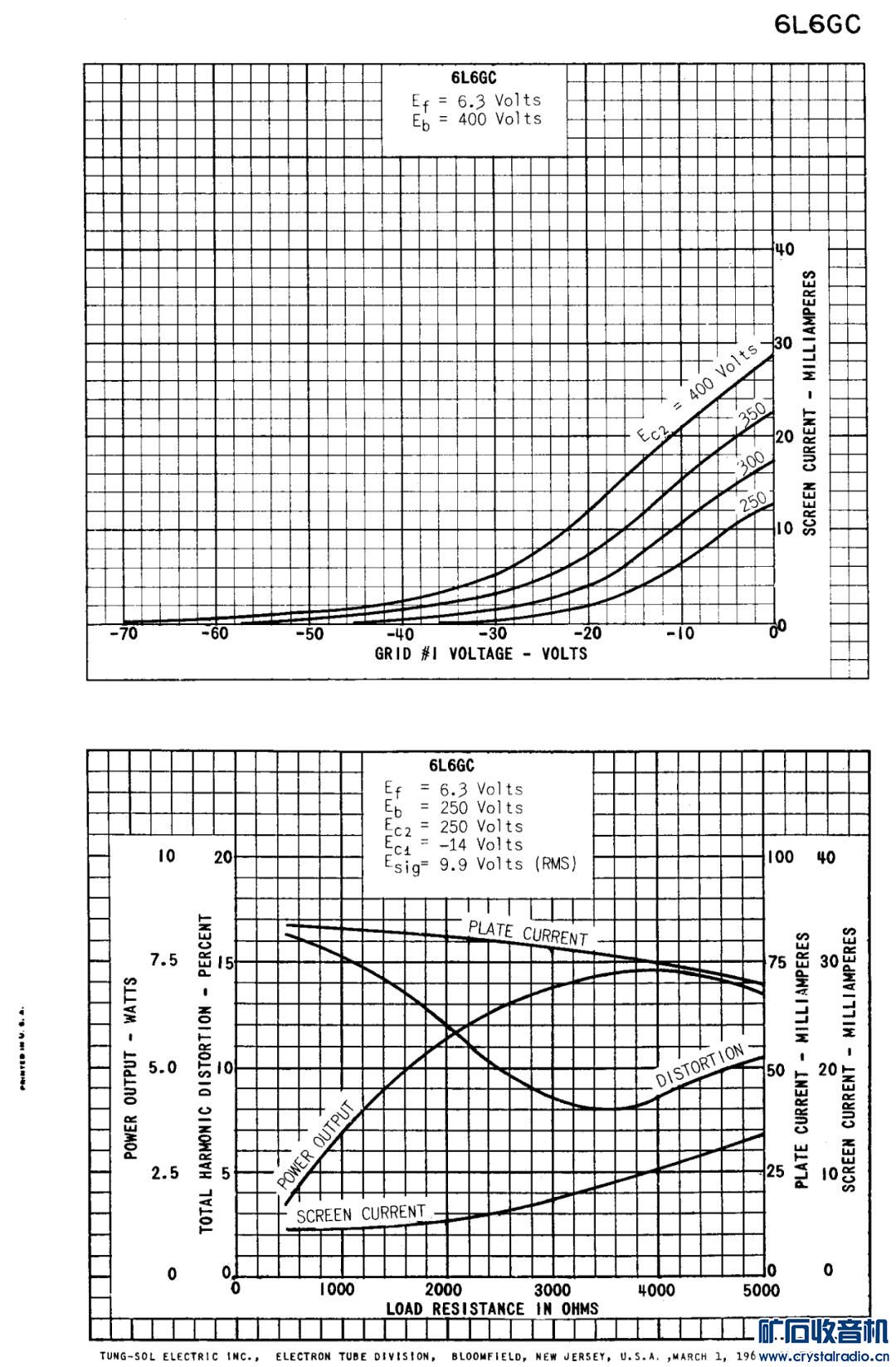

(应用数据)
（A1类单管放大）阳极电压（Ua）=380V（350V）;
阳极电流（Ia）=75mA（66mA）;
第一栅极电压（Ug1）-19V(-18V);
第二栅极电压（Ug2）=270V（250V）;
第二栅极电流（Ig2）=17mA（7.2mA）;
跨导（S）=7.2mA/V;
内阻（Ri）=27kΩ;
负载阻抗（ZL）=4kΩ（4.2kΩ）;
输出功率（Po）=12W（10.8W）;
非线性失真度（THD）=12%（15%）.
