求西湖7B13型收音机电路图

[复制链接]
bitiwang

发表于 2024-4-22 21:24:34 | 显示全部楼层 |阅读模式
旧货市场收了2台西湖7B13半导体收音机，想修复，恳请论坛朋友提供下电路图及装配图，多谢。
回复

使用道具 举报

黑河小王

发表于 2024-4-22 21:49:50 | 显示全部楼层
本帖最后由 黑河小王 于 2024-4-22 21:51 编辑

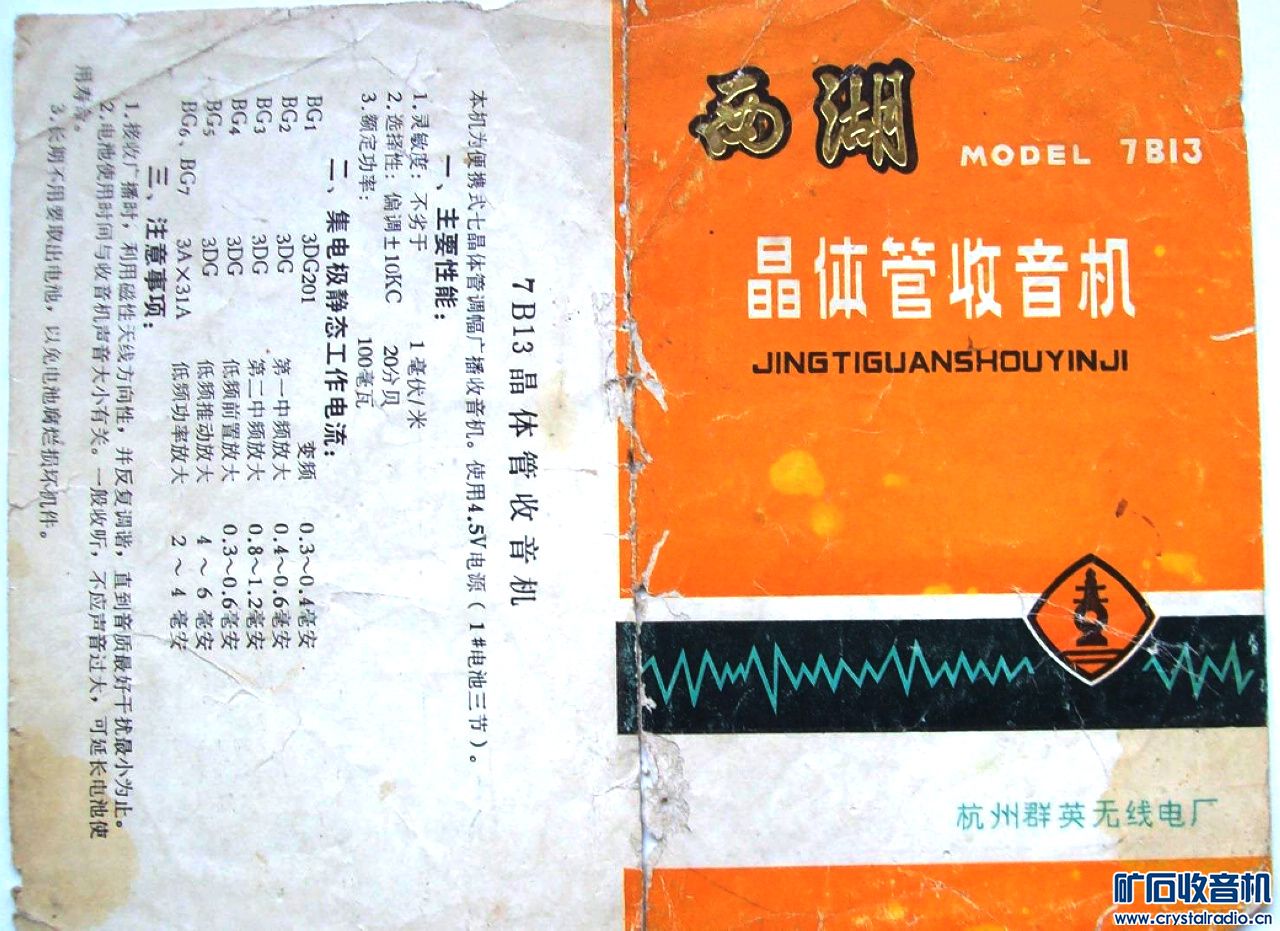

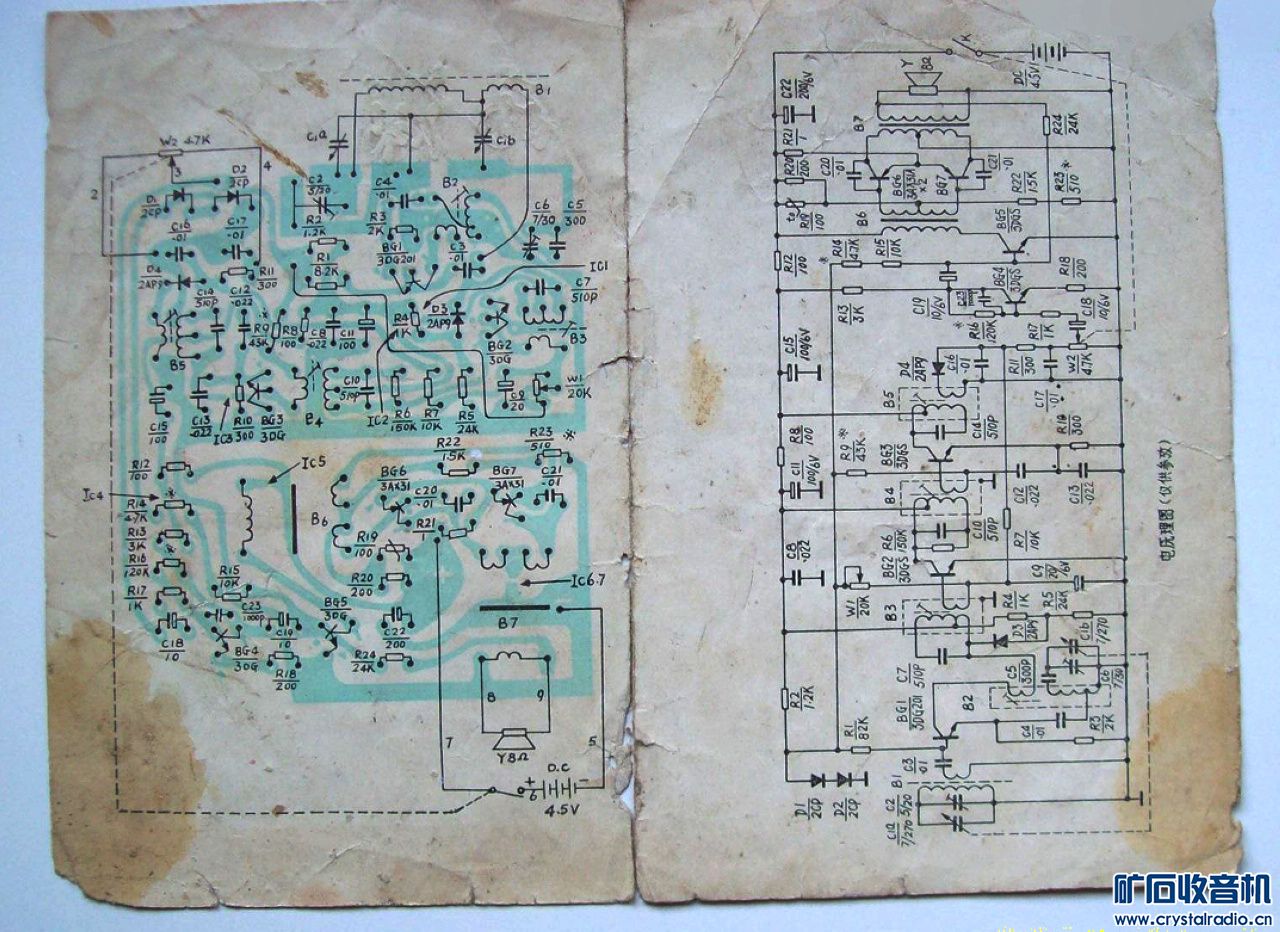

西湖牌7B13型收音机电路图，没有印刷图

评分

1

查看全部评分

回复 支持 反对

使用道具 举报

纳米电容

发表于 2024-4-23 05:59:00 | 显示全部楼层


评分

1

查看全部评分

回复 支持 反对

使用道具 举报

bitiwang

 楼主| 发表于 2024-4-23 13:12:36 来自手机 | 显示全部楼层
谢谢各位老师
回复 支持 反对

使用道具 举报

chllc

发表于 2024-4-23 21:02:19 | 显示全部楼层
图中R4、R5、D3应该属于二次AGC吧？
回复 支持 反对

使用道具 举报
