锗管收音机检波怎样接集成电路功放

圆成居士

锗管机想把变压器功放改成LM386，共用电源，锗管是正极地，386是负极地怎么弄都不成功，请高手指教。

超级飞马

信号是电容耦合，后级386正地，负地无所谓吧，加强电源退藕就行吧。，对交流信号来说电源正极等效为地吧。

超级飞马

超级飞马 发表于 2024-4-19 15:30
信号是电容耦合，后级386正地，负地无所谓吧，加强电源退藕就行吧。，对交流信号来说电源正极等效为地吧。

我意思是不管正电源负电源，电源端对交流信号都等效为“地”。

沙坡鸣钟

    把锗管收音部分看成一个模块，对外就只有3条线，即：正电源线，负电源线，信号输出线。
   同样，把功放包括喇叭也看成一个模块，对外也就只有3条线，即：正电源线，负电源线，信号输入线。
很简单，把这3条线对应连接就行了，供电电压必须相同！

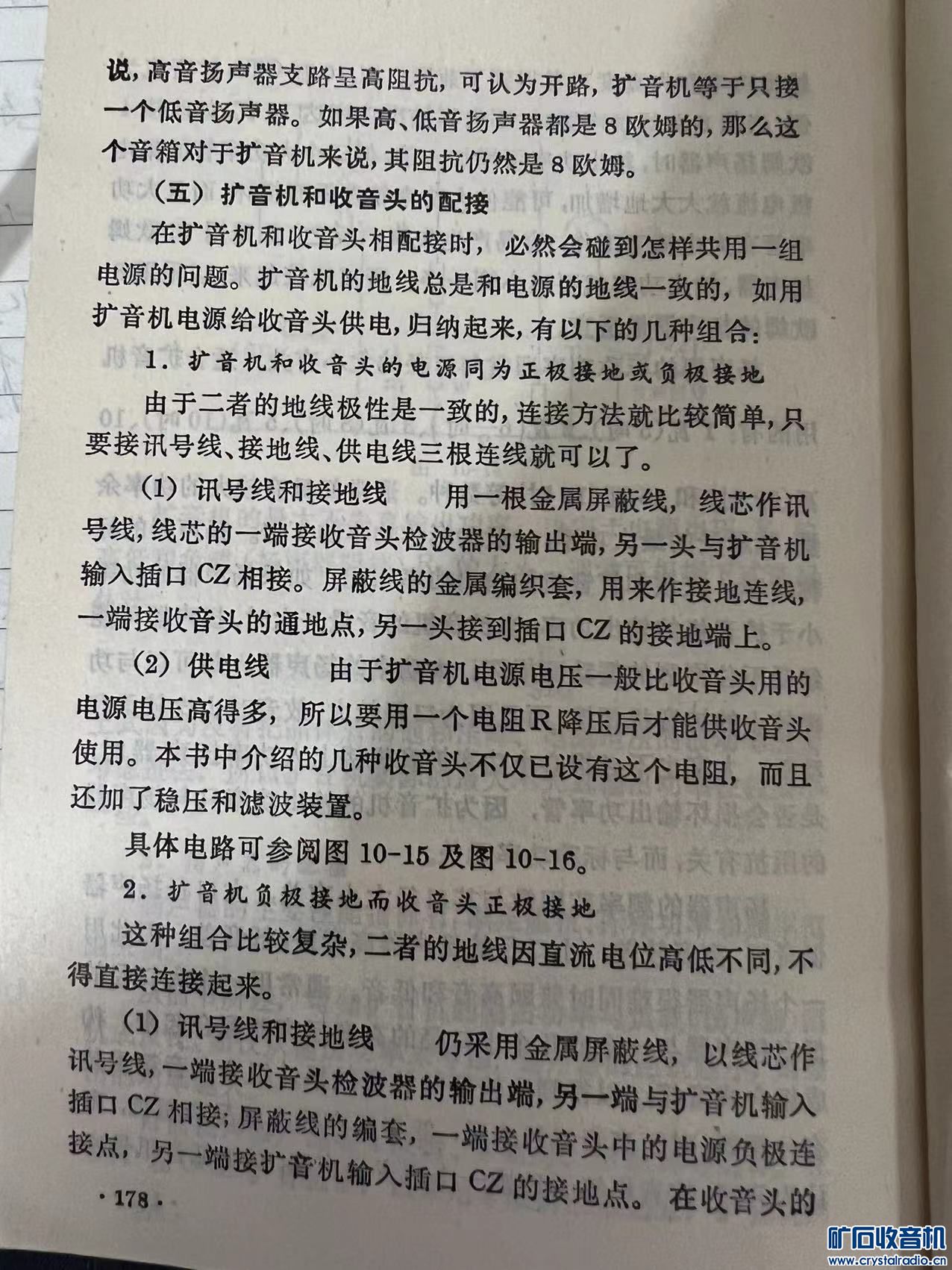

雁南飞001

供参考，自己去看

雨做的云

牡丹IC944  IC942用的LA4100就是喇叭接正极的，这里不会发电路图，需要留邮箱可发给你。

圆成居士

雨做的云 发表于 2024-4-19 17:06
牡丹IC944  IC942用的LA4100就是喇叭接正极的，这里不会发电路图，需要留邮箱可发给你。

看过了，问题不是喇叭接正极，OTL输出喇叭可以接正负二种，硅管机跟LA4100同样是负地不一样。

CD77-2B

这样子，收音头为前级，新功放为后级，前级正极接后级正极，前级负极接后级负极，信号相连，关键是前级地与后级地之间接一只100-330uf电解，电解极性要跟随前级地与后级地极性。
采用集成块功放要注意电源供给能力，如有必要加大功放滤波电解容量。

圆成居士

雁南飞001 发表于 2024-4-19 16:44
供参考，自己去看

OK,还是书上的权威，我是用了2个18650电池加了一个PNP管的稳压，就是正极相连，负极一个负6V供前级，一个负7.5供功放。还有信号线的另一根接错了。

金杯磁棒

圆成居士 发表于 2024-4-19 19:09
OK,还是书上的权威，我是用了2个18650电池加了一个PNP管的稳压，就是正极相连，负极一个负6V供前级，一个 ...

386分几个档次大部分可以工作在12V，两串18650加PNP管稳压多余了。（您的这种只能算电子滤波器，压差太小）

冰岛

LM386两个输入端，②直接接电源负极，③注入信号，不能像LM4871那样把接地的输入端改接电源正极，因此，锗管收音机改LM386必须保留音频前置放大级，前置放大器集电极供电直接取自电源负极，即可把输出信号转为负极地。
