雷神巡警-9全波段收音机

lisenboy · 发表于 2024-4-14 10:06:41

本帖最后由 lisenboy 于 2024-4-14 10:20 编辑

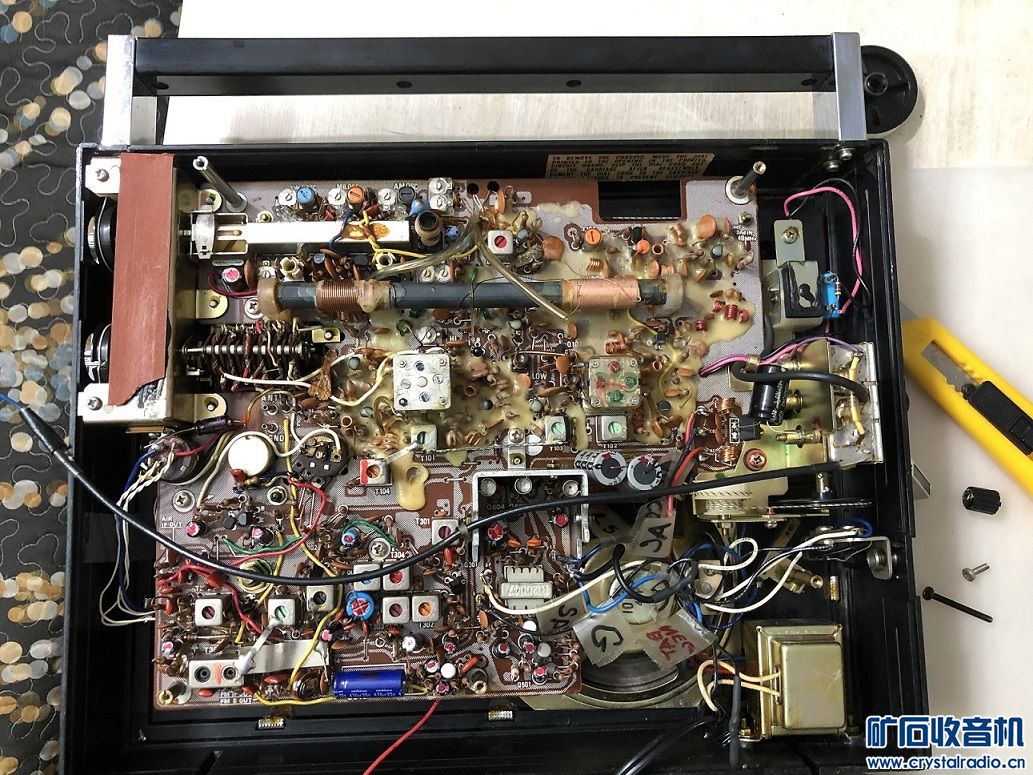

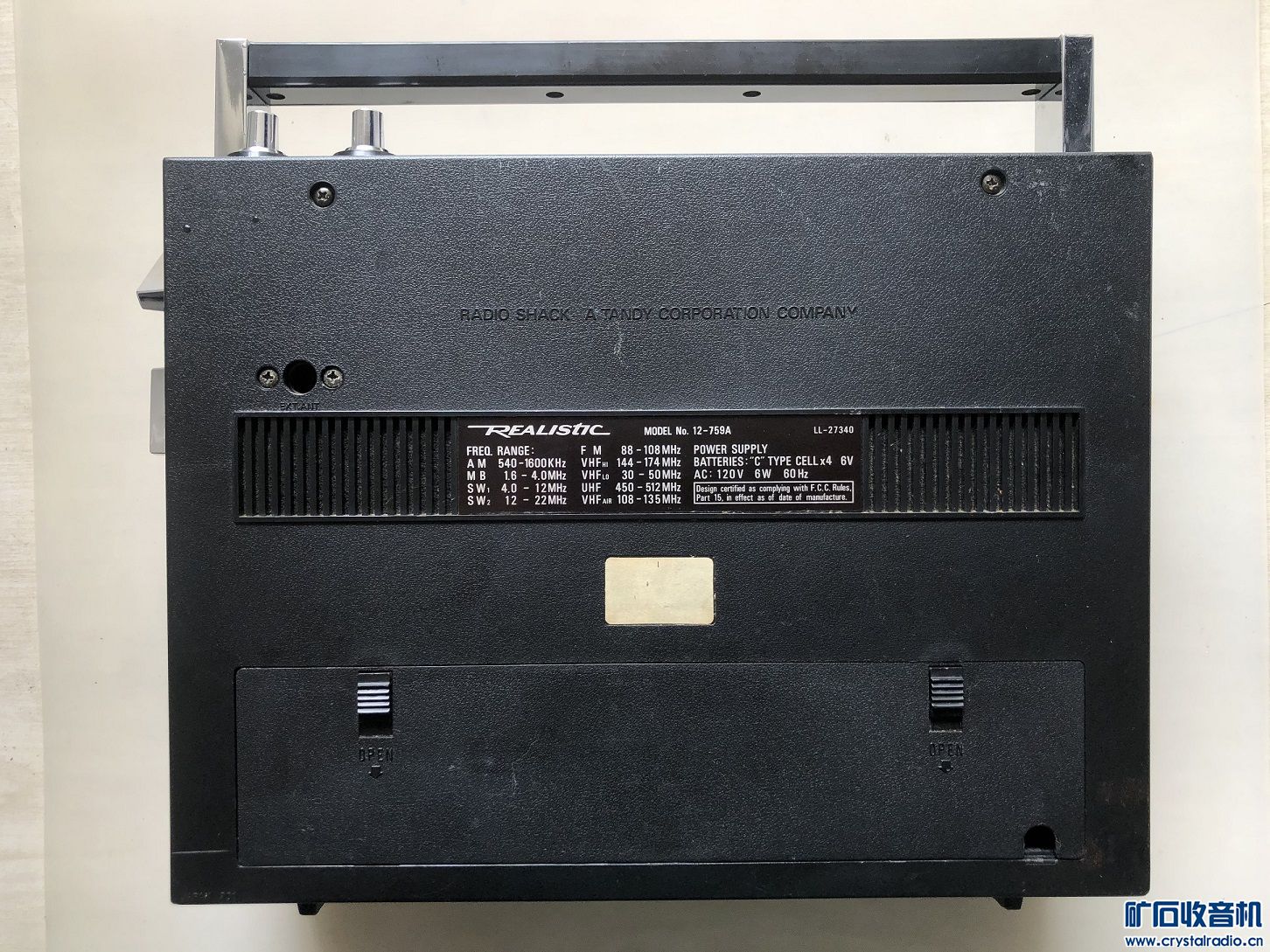

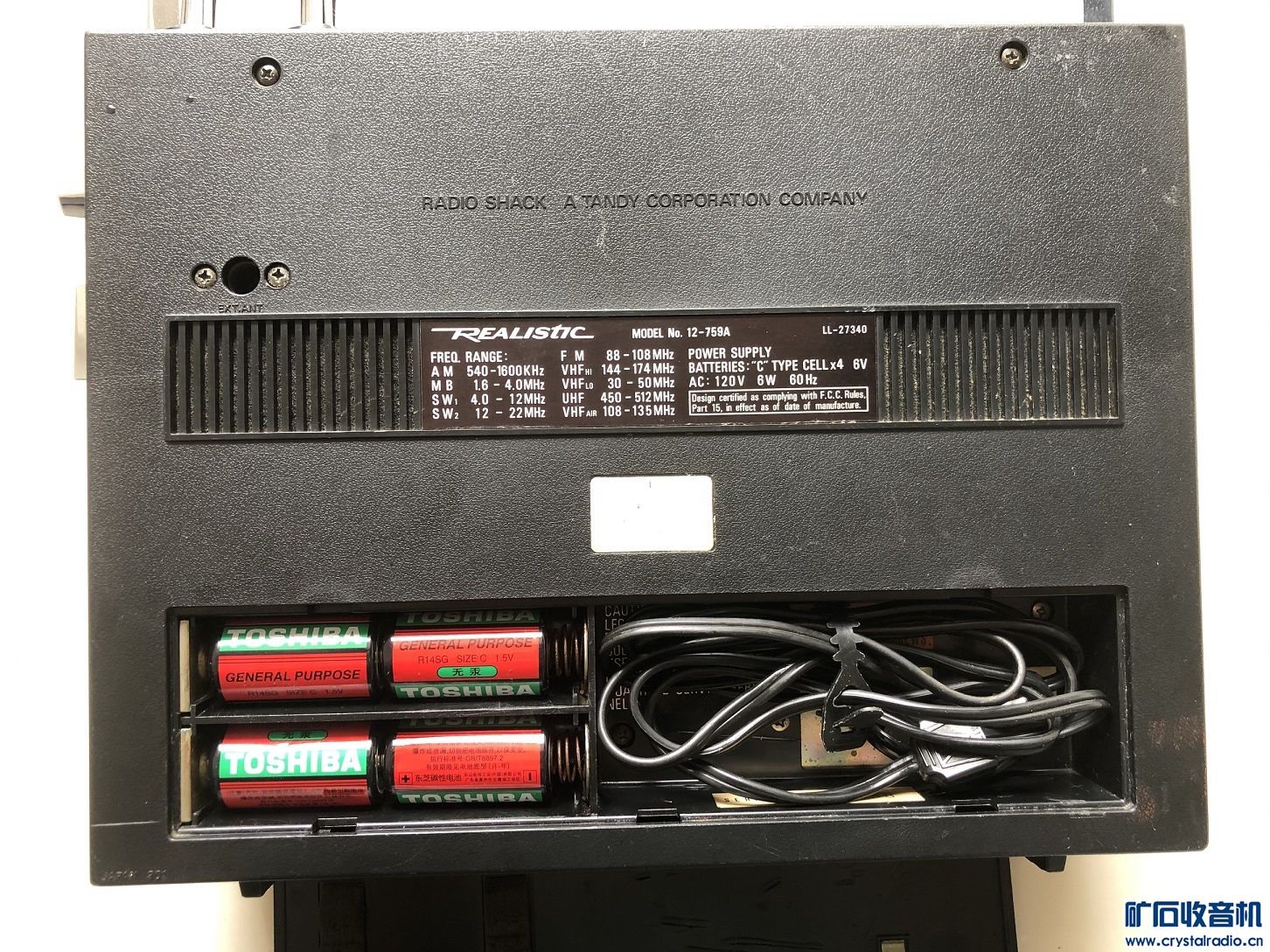

玩多了国产机器，首次玩US的雷神巡警-9全波段收音机，另有一番滋味，可是窗口下面四个波段国内没有发射电台，其它几个波段正常收听。里面电路板比较复杂，全是分离褚管三极管组成，提别是拉线部分很头痛，要是断路了就无能为力了，请欣赏！

一念思量 · 发表于 2024-4-14 10:22:38

这个收音机看着挺复杂的啊呵呵

bis · 发表于 2024-4-14 10:36:36

提示: 作者被禁止或删除内容自动屏蔽

chllc · 发表于 2024-4-14 11:15:44

这个飞线真叫乱，要是用双面印刷版就好了

lisenboy · 发表于 2024-4-14 12:01:45

chllc 发表于 2024-4-14 11:15
这个飞线真叫乱，要是用双面印刷版就好了

双面板估计有干扰！

ls751660484 · 发表于 2024-4-14 12:14:19

这个收音机真的好复杂啊

dabfxz · 发表于 2024-4-14 18:56:43

MB频段是干嘛的？

liuxuejun · 发表于 2024-4-14 19:28:52

分立元件全波段，够复杂。

lisenboy · 发表于 2024-4-14 21:45:38

liuxuejun 发表于 2024-4-14 19:28
分立元件全波段，够复杂。

数了一下共计25只晶体管，要是能找到原理图就好，学习一下，大家找找看，谢谢!

季家大洲 · 发表于 2024-4-15 18:06:32

调频四连，调副3连。灵敏相当高。

lisenboy · 发表于 2024-4-15 19:01:01

UHF高频头。。。。。

lisenboy · 发表于 2024-4-20 06:18:57

万能的网站能找到电路图学习么？谢谢

ycjd · 发表于 2024-4-25 11:46:29

这电路真复杂

powercfg · 发表于 2024-4-30 15:19:34

这个标MB, 1.6-4.0MHz的波段是海事波段, 包含了现在120m, 90m和75m三个波段.
本身在看这个机器用了什么神奇的u段锗管, 结果一看,这不是黑白电视u段头常用的C1070么?
巡警9电路图没找到, 找到它后辈巡警10的电路可做参考, 但是这个电路不清晰而且没有u头的电路, 莫非u头是该公司直接买的?
巡警10中放已经是IC, 高频全硅管, 电源调整和低放是锗管, 而otl输出是一对A683/C1383, 参数和S8050/8550差不多, 和高频部分比, 低频部分可以说是简朴了.

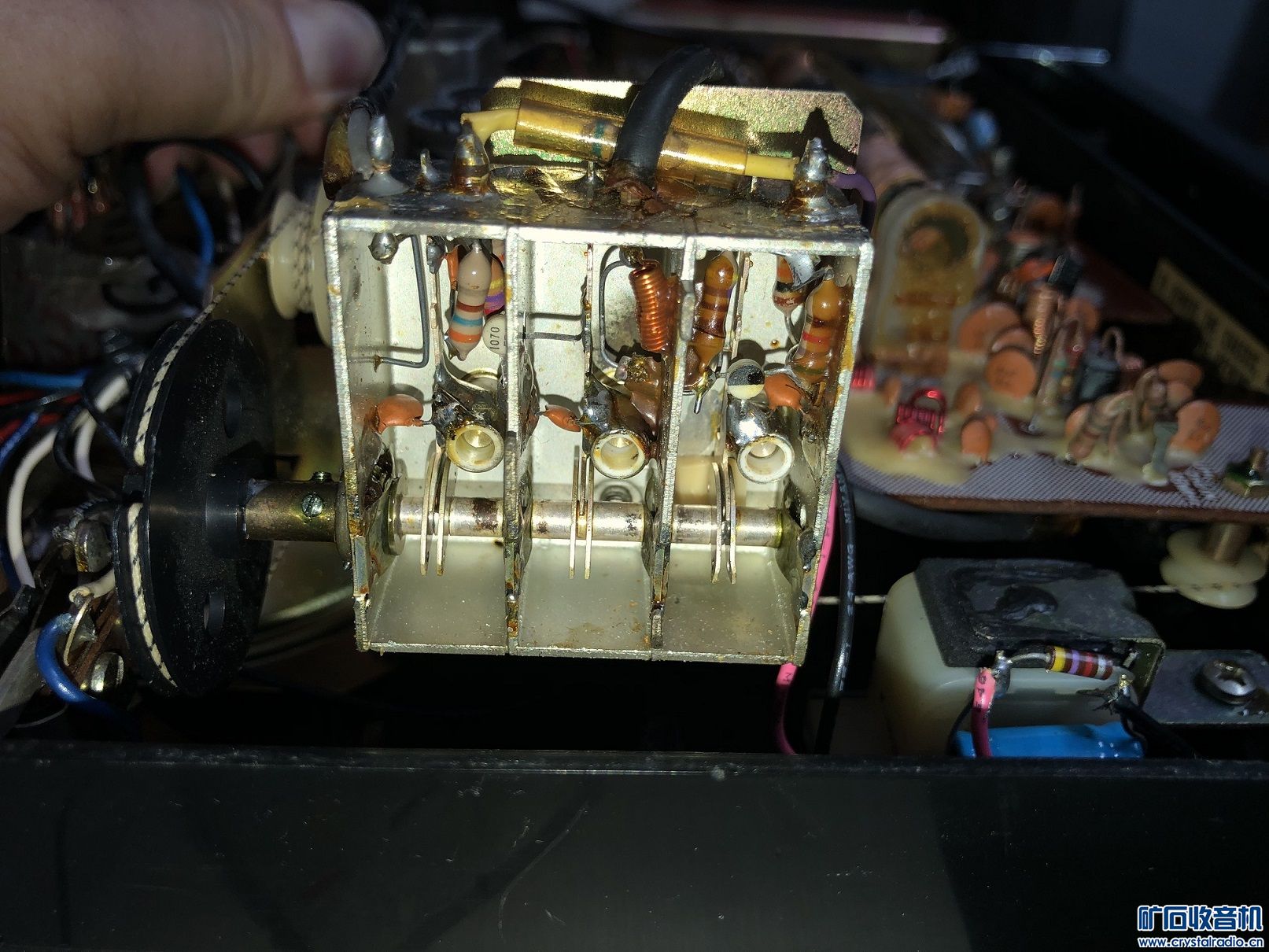

这个机器设计不协调处, 还有四个v段(包括了fm段), 竟然设计了四个高频头, 而不是像早期电视高频头用上机械开关切换谐振电感来切波段, 以至于这个部分耗费了9个高频硅管. 虽然耗费了这么多管子, 但除了vl段每一部分都是普及型调频机的程式, 单管不调谐共集电极高放加单管变频, 给人费力不讨好感, 调幅部分也没有调谐高放, 普通的混频加独立本振. IC中放的调频部分还需要预中放, 中放输出后仍然是传统的二极管检波和二极管比例鉴频也透露着原始.
总之很美式, 用料一看很足, 细看做法好像不是很讲究.

Patrolman 10.part1.rar (750 KB, 下载次数: 107)

Patrolman 10.part2.rar (750 KB, 下载次数: 107)

Patrolman 10.part3.rar (479.33 KB, 下载次数: 93)

lisenboy · 发表于 2024-4-30 20:02:14

powercfg 发表于 2024-4-30 15:19
这个标MB, 1.6-4.0MHz的波段是海事波段, 包含了现在120m, 90m和75m三个波段.
本身在看这个机器用了什么神 ...

谢谢点评，谢谢分享电路图，打开有点模糊，看个大概吧，下面四个波段收不到电台声音了，没有电台发送信号了。
