海鲜市场搞了一个隔离变压器

bi8bve · 发表于 2024-3-5 12:08:23

本帖最后由 bi8bve 于 2024-3-5 14:06 编辑

为了玩开关电源，从海鲜市场搞了一个隔离变压器，200W的，不到100块钱。

这个品牌很多人都有内部图，就不重复上图了。上家过年前新买的，都没用过转手出来。里面就是一个环形变压器，很简单的结构。

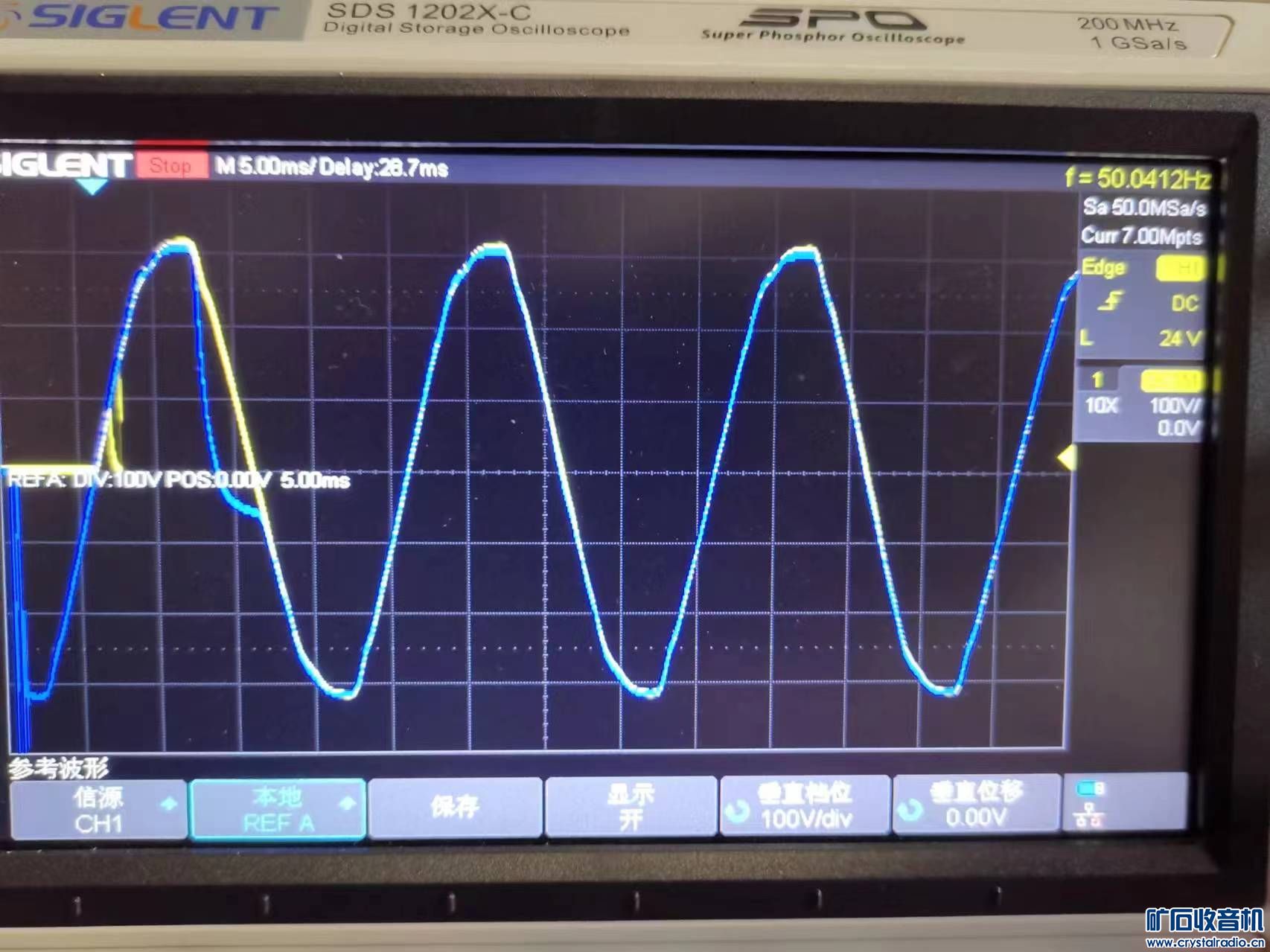

上手先看波形，这是接市电的波形。黄色是输入，蓝色是输出。

重合度非常高，就是这个市电波形不大对，不知道被什么污染了。

这是接逆变器器的波形，输出变高变瘦了一点，基本没变形吧。

因为只有200w，接一个吹风就会超载，自己动手加了一个1A的快熔保险丝。话说这个铁壳是真的硬，搞坏了一个钻头。

乐在其中 · 发表于 2024-3-5 13:24:37

我怎么没有看到变压器的图片？

wangxiangtan · 发表于 2024-3-5 13:36:51

倒是拆开看看呀

森村正 · 发表于 2024-3-5 12:32:21

这变压器看上去可以

bis · 发表于 2024-3-5 13:05:33

原厂居然不加保险丝？？？

上海的早晨 · 发表于 2024-3-5 13:51:37

很重的，我有一个多余的有三千瓦的。卖出去运费也不便宜的吧？

bi8bve · 发表于 2024-3-5 14:50:57

wangxiangtan 发表于 2024-3-5 13:36
倒是拆开看看呀

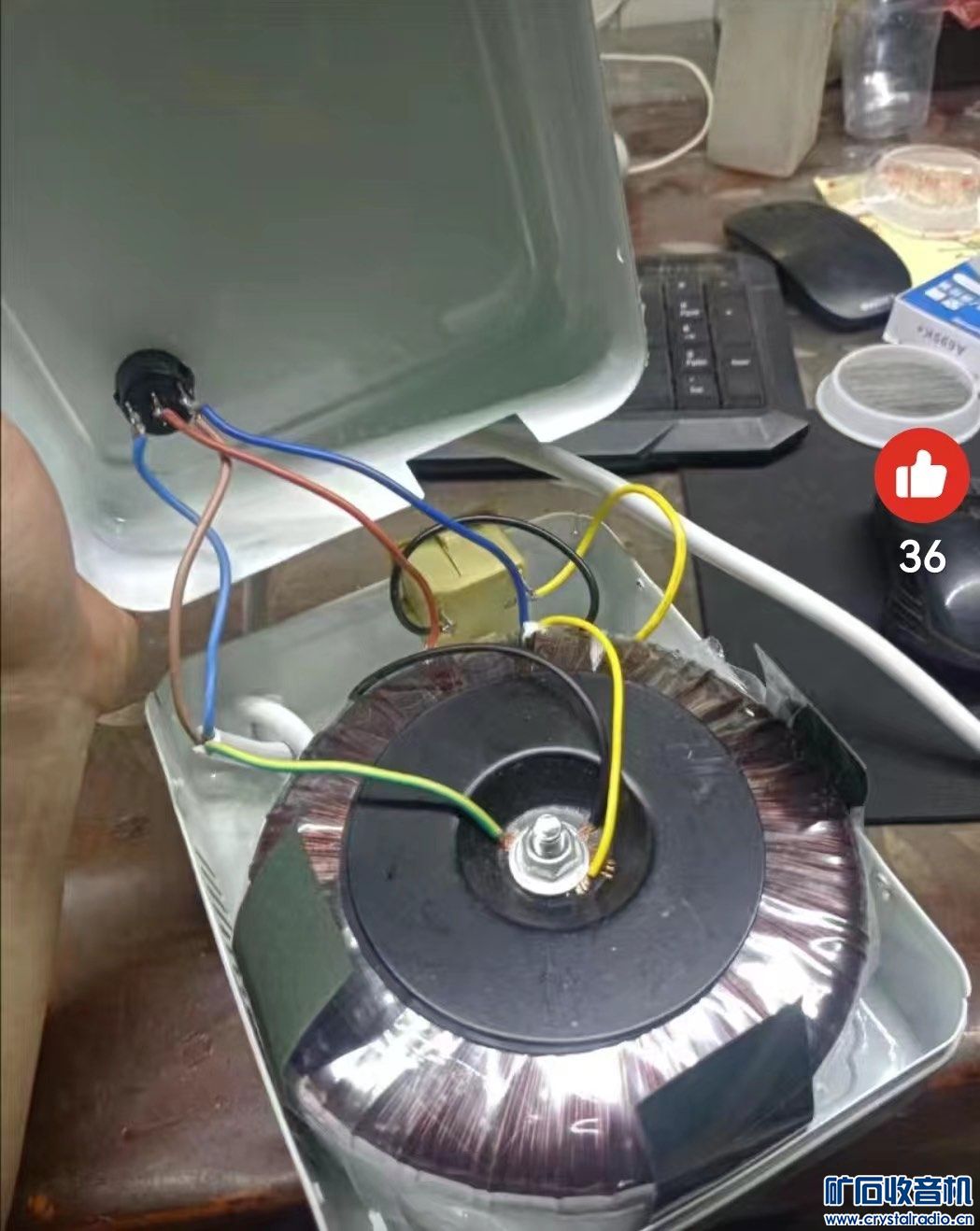

里面没啥看头，就一个变压器，一个开关，一个插座，这是借别人的图。这个图里面，输入的地线接屏蔽层，输出地线也接到屏蔽层，显然是不对的。我买这个输出的地线是悬空的。

bi8bve · 发表于 2024-3-5 14:55:26

森村正发表于 2024-3-5 12:32
这变压器看上去可以

商家说是铜，还是表示怀疑没法验证。

要放心的话，建议单独买一个绵阳力源的，再去淘一个外壳（20块钱）自己安装上去。但是力源那个变压器200w就160了。

linyinet · 发表于 2024-3-5 15:09:41

把线子刮开看看就知道是不是铜了，顺便引出48V，90V，110V，120V，150V，175V，200V抽头。再用火漆封上。有这些电压，才好玩开关电源。

bi8bve · 发表于 2024-3-5 15:10:16

上海的早晨发表于 2024-3-5 13:51
很重的，我有一个多余的有三千瓦的。卖出去运费也不便宜的吧？

3kw，有10多斤吧

JuncoJet · 发表于 2024-3-5 15:24:10

隔离变压器火线地线感应电压
http://www.crystalradio.cn/forum ... &fromuid=272612
(出处: 矿石收音机论坛)
比我这个严谨的样子

washu · 发表于 2024-3-5 15:26:30

bi8bve 发表于 2024-3-5 14:55
商家说是铜，还是表示怀疑没法验证。

要放心的话，建议单独买一个绵阳力源的，再去淘一个外壳（20块钱 ...

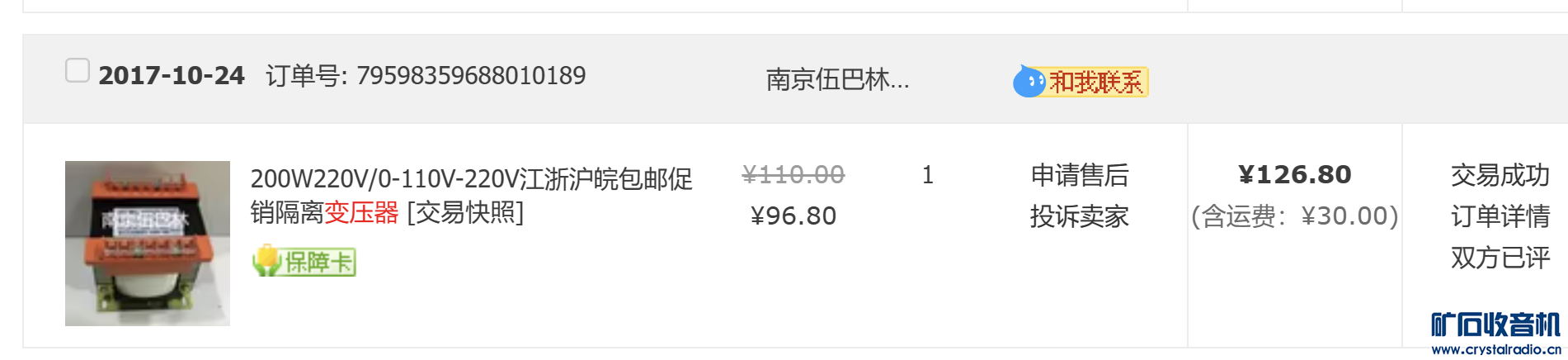

我七八年前买的 EI 蛤蜊变压器，200 瓦不到 100 块钱，刚才看了下现在是 105 块钱但包邮...
屏幕截图 2024-03-05 152101.png

bi8bve · 发表于 2024-3-5 17:19:38

JuncoJet 发表于 2024-3-5 15:24
隔离变压器火线地线感应电压
http://www.crystalradio.cn/forum.php?mod=viewthread&tid=1937727&fromuid= ...

看过你那个帖子，加装保险管的时候，仔细检查了，开关在火线上是对的。没有感应电压

conzhaya · 发表于 2024-3-8 04:18:46

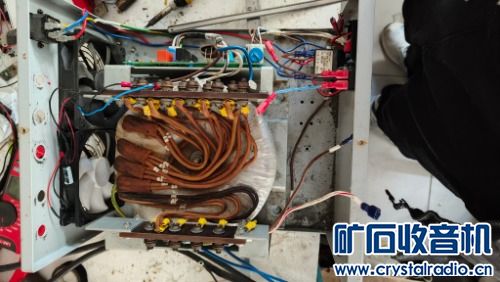

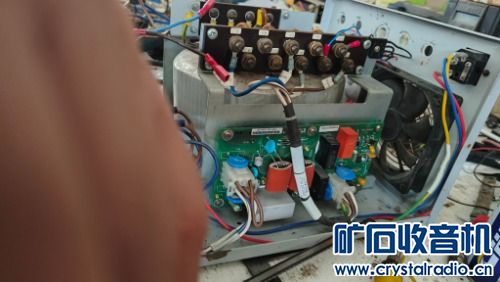

最近正在用2000w德国变压器改220转220-110维修电源等配件中

bi8bve · 发表于 2024-3-8 10:36:42

conzhaya 发表于 2024-3-8 04:18
最近正在用2000w德国变压器改220转220-110维修电源等配件中

看起来个头不小
