看了一个逆变器的波形

bi8bve

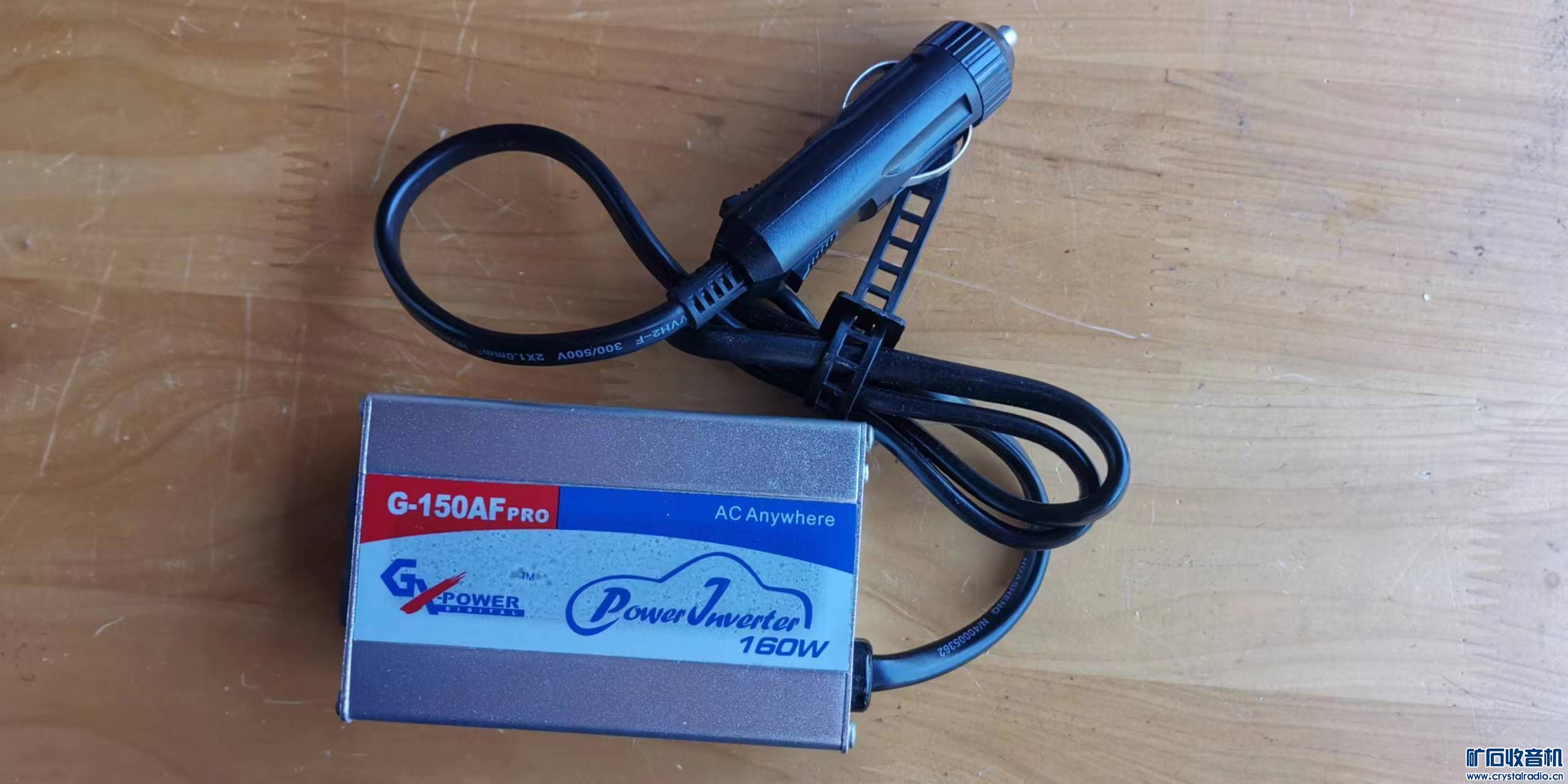

自从买了示波器，简直打开了一个新世界，什么东西都想搞来看看波形。这不，闲置10年的逆变器被翻出来了，这个样子的：

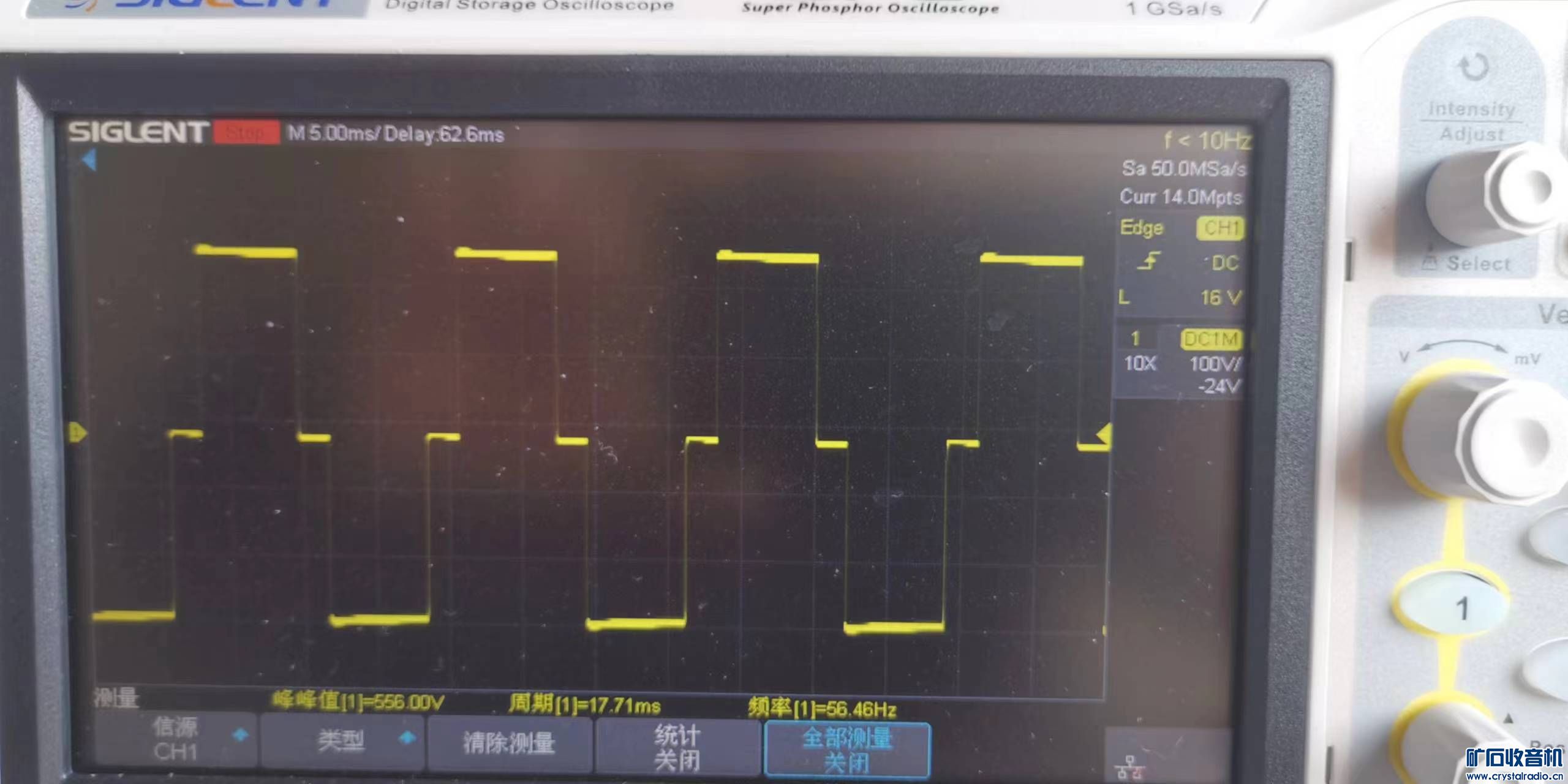

测一下波形，太感人了，估计不能用于风扇之类的感性负载吧



因为最近玩开关电源，用逆变器给开关板供电，可以避开示波器共地的问题。但是这个波形看起来就别扭，大家推荐一款纯正弦波逆变器呢，200w就足够了。

washu

估计不能用于风扇之类的感性负载吧


+++++++
波形弄成这样据说就是给你用感性负载的，这个叫做修正正弦波，和 SPWM 的“纯正弦波”对应 当然 SPWM 的纯正弦波也是打引号的

bi8bve

washu 发表于 2024-2-18 10:51
估计不能用于风扇之类的感性负载吧

哦，学习了。

这种波形有高频叠加吧，对用电器干扰会不会有点大

jeans

请问下楼主，是直接用示波器探头测试逆变器的220吗？

zzfjct

传统的铁芯变压器逆变器输出波形都是方波，前后沿如果有斜角，不仅振荡管耗散功率大并且效率低。

66718

老马家有卖有故障品的正弦波逆变板的，300瓦，三十多块钱，
喜欢折腾的，可以买回来研究。
我买了一块，回来发现开机电流大，检查各功率管无短路，最后发现正弦H桥驱动板上，一个二极管一个脚磕掉了，换上一只，好了。

washu

zzfjct 发表于 2024-2-18 20:27
传统的铁芯变压器逆变器输出波形都是方波，前后沿如果有斜角，不仅振荡管耗散功率大并且效率低。

以楼主逆变器旁的点烟口插头大小对比这个 160 瓦逆变器体积，这个不会是传统工频逆变器

washu

bi8bve 发表于 2024-2-18 11:55
哦，学习了。

这种波形有高频叠加吧，对用电器干扰会不会有点大

早期没有 EG8010 等 SPWM 合成正弦波专用芯片，通用方案比较复杂成本高，所以廉价逆变器，其实，到现在，还有很多这种修正主义的

甚至方波的都有：给手机充电头、笔记本电脑适配器等玩意供电，方波也没问题（效率还高）。


至于容易被干扰的电器，你打算给啥用？总不至于给手淫鸡用吧。



btw. 看奶仪以你的顶羊而言，它内部的电源也是蛤蜊的，你测开关电源觉得“共地”是因为看奶仪一类仪器的外壳（BNC 端子外壳）是接到大地的，其实你改造一下看奶仪或者它的市电插座就行，断开它和市电 PE 端子连接然后中间串一个 Y 电容即可，断开后就完全电气蛤蜊了，联通一个 Y 电容给看奶仪的电源提供一个泄放途径降低共模干扰。

bi8bve

jeans 发表于 2024-2-18 19:57
请问下楼主，是直接用示波器探头测试逆变器的220吗？

是的，探头打到10X档，示波器设置也是10X，最高可以接400V。

千万注意示波器共地的问题，如果逆变器的12v输入端是接的开关电源，也有可能出现麻烦。最安全的就是12v接电瓶或者锂电池包，示波器接市电，这样就完全安全了。

bi8bve

washu 发表于 2024-2-18 22:22
以楼主逆变器旁的点烟口插头大小对比这个 160 瓦逆变器体积，这个不会是传统工频逆变器

巴掌大小，过几天拆开上图片

bi8bve

washu 发表于 2024-2-18 22:30
早期没有 EG8010 等 SPWM 合成正弦波专用芯片，通用方案比较复杂成本高，所以廉价逆变器，其实，到现在， ...

是的，拆掉市电插头的地线就可以，但是示波器外壳不接地了也是一个隐患。最常见的解决方案是用隔离变压器，我不想折腾，就用逆变器代替。

shmily2016

我买的是淘宝长技的，峰值1000，额定500的，190块钱。19年买到现在，用着感觉还行吧，天气热的时候接太阳能给电瓶车充电。平时就是晚上点点路灯。

505525655

方波，风扇之类的能用噪音都很大
