分享几个简单的石功放电路图

lxa000 · 发表于 2024-2-6 14:56:20

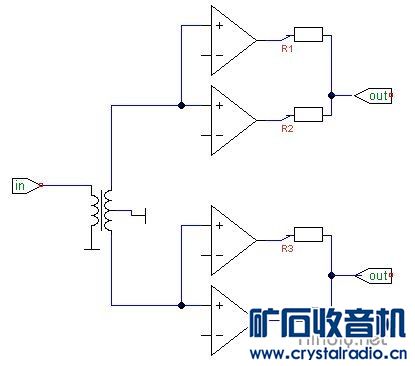

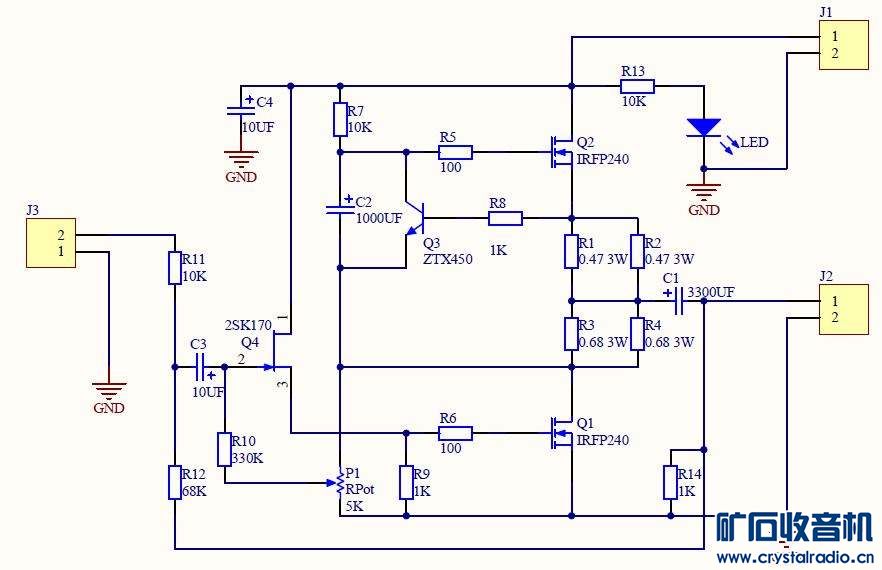

直接上图：


L北斗 · 发表于 2024-2-6 16:36:04

谢谢LZ分享。

lxa000 · 发表于 2024-2-6 15:09:25

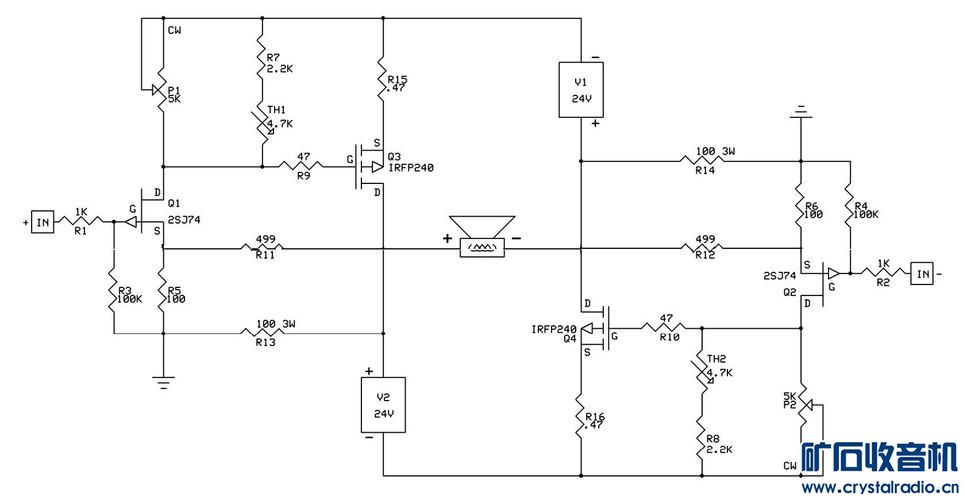

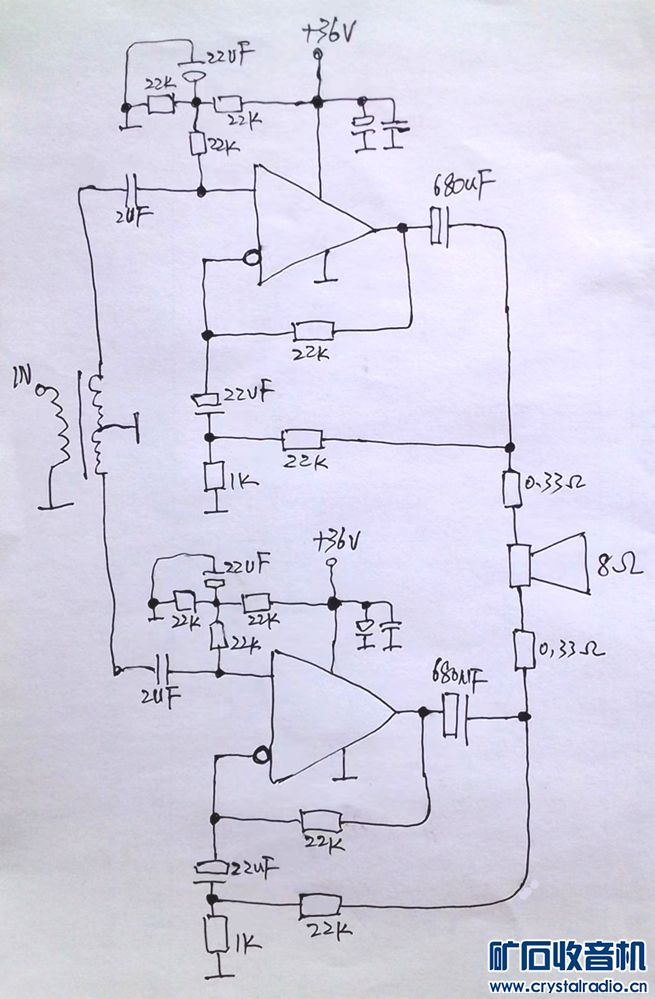

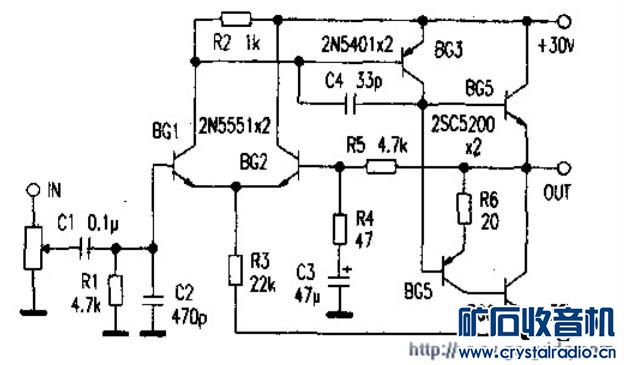

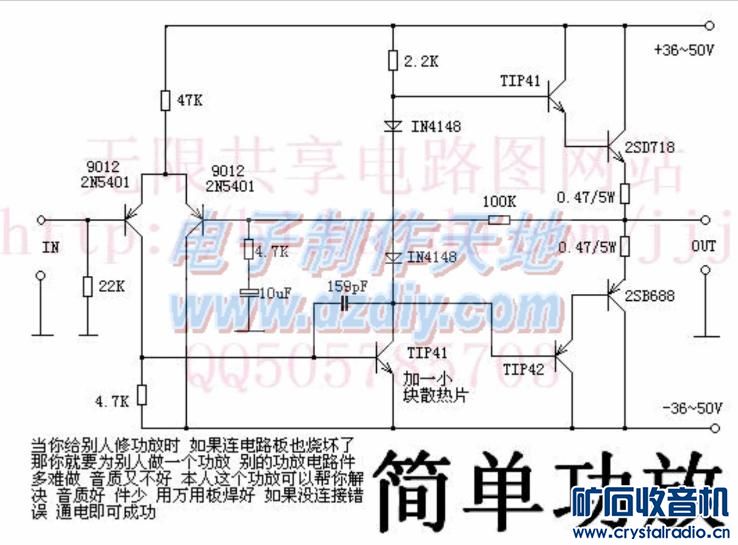

继续发几个：

daocaoren · 发表于 2024-2-6 15:16:13

大概我能看懂，就是有些地方反馈不懂也不知道咋计算的

bis · 发表于 2024-2-6 15:19:54

提示: 作者被禁止或删除内容自动屏蔽

lxa000 · 发表于 2024-2-6 15:21:07

daocaoren 发表于 2024-2-6 15:16
大概我能看懂，就是有些地方反馈不懂也不知道咋计算的

为了做一个简单的且功率大的石功放，
从网上找到的。
请谨慎对待。

lxa000 · 发表于 2024-2-6 15:22:17

bis 发表于 2024-2-6 15:19
奇怪的是老外那里非常热门的JLH1969在国内却毫无涟漪？

1969发热太厉害
且功率太小。
所以玩的人少。

冰岛 · 发表于 2024-2-6 18:45:24

实用性不强，还是经典的OCL功放更靠谱。

lxa000 · 发表于 2024-2-7 02:46:47

7楼坛友：客气了。
8楼坛友：前8个只做参考。后几个中的4个可为重点。

guodegang · 发表于 2024-2-8 03:18:36

冰岛发表于 2024-2-6 18:45
实用性不强，还是经典的OCL功放更靠谱。

前辈能给个您说的"经典的OCL功放"的电路吗？我仿造一下(>▽<)

冰岛 · 发表于 2024-2-14 23:05:36

guodegang 2024-2-8 03:18
"OCL"·(>

准互补850功放够经典了，如果元件参数用得合适了，放大倍数不要做得太大，那么效果还是可以的。严格意义上的850功放，在音箱阻抗是8Ω的情况下，每个声道输出功率可以达到50W，而目前常见的DIY作品大多使用双18V变压器，变压器容量、电源滤波电容容量和散热片大多也偏小，实际输出功率大多只有20W。

HenryYam · 发表于 2024-2-15 11:28:29

lxa000 发表于 2024-2-6 15:22
1969发热太厉害
且功率太小。
所以玩的人少。

楼主分享的这些电路好像都没有自举电路，这样会限制最大输出功率和满功率输出时的效率。

1969虽然属于甲类，但是实际功耗并没有想象得那么大。我同事的一个末级MOSFET的1969功放，电源用的是开关电源（效率比变压器高），实际整体发热比我的LM1875小功放（用环形变压器）更低一些。

两个功放的外壳和功率差不多的。1969听人声更舒服些，缺点是低频没有LM1875更有力度。

liwj113 · 发表于 2024-2-15 12:34:22

提示: 作者被禁止或删除内容自动屏蔽

取长补短 · 发表于 2024-2-16 19:42:21

有些图搞不懂

guodegang · 发表于 2024-2-29 00:35:21

冰岛发表于 2024-2-14 23:05
准互补850功放够经典了，如果元件参数用得合适了，放大倍数不要做得太大，那么效果还是可以的。严格意 ...

多谢前辈，我继续研究研究吧，基本功不扎实，仍有部分地方不很理解
