MF84-1 & 视在功率

老郑小烧

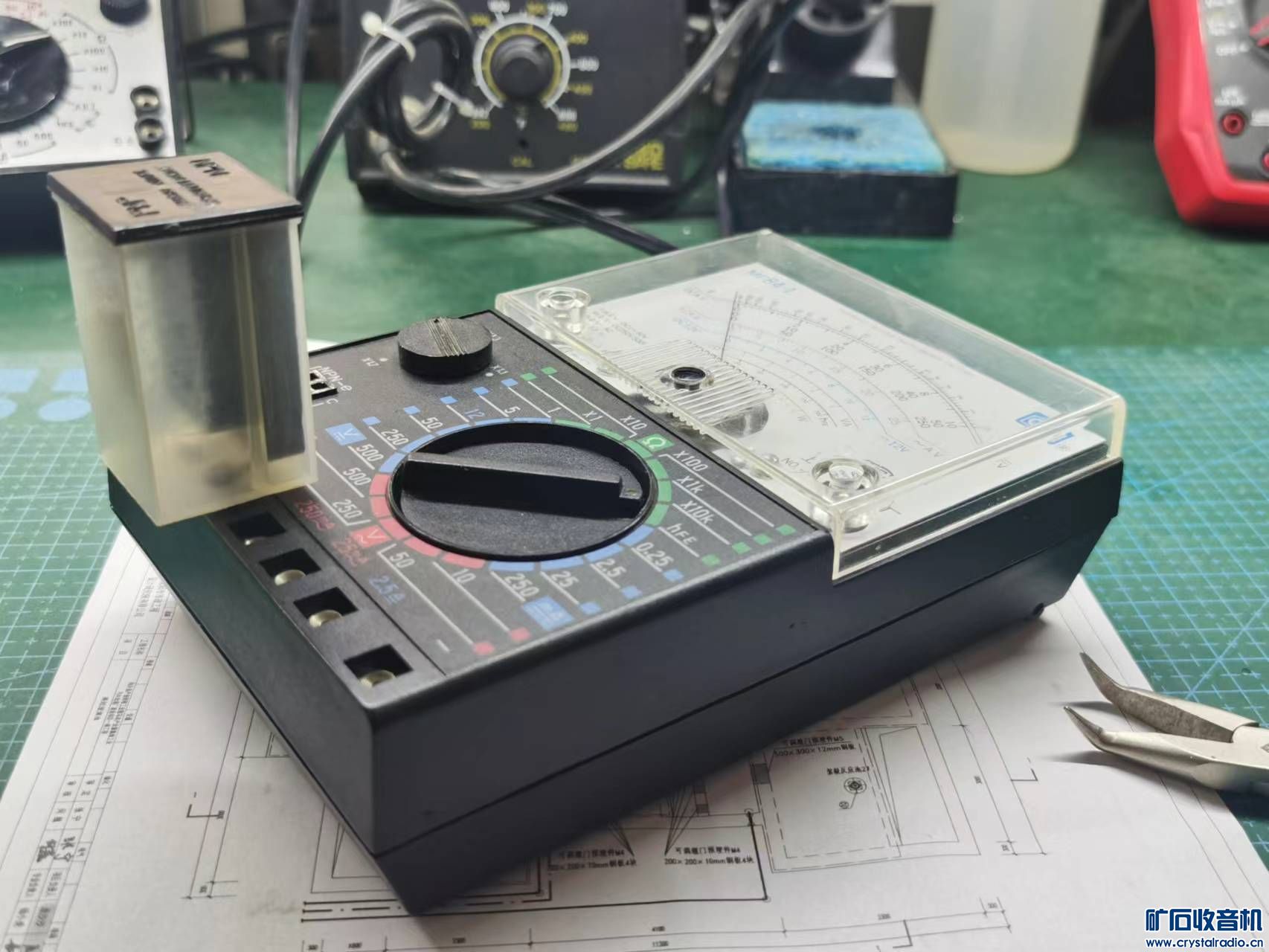

入手一块92年的MF84-1，之前在坛子里看到它的VA标尺，猜测是“伏安”，偶然在咸鱼发现这表（箱说配件全部都在），45包邮，果断入手 。
看说明书，证实VA标尺的确是视在功率，由 S=U*I 可知该标尺是线性的，在AC25mA档测量，满度时 220V*25mA=5.5VA，刻度范围为 0~5.5，实际按 1~5 刻度。分度函数为：
αx=(Sx/5.5)*αmax，
αx：指针偏转角
Sx：VA 读数
αmax：指针满度角

表头参数理论值：Ig=83.33uA，Rg=1.5k，网孔压降 Vo=2.5A*0.3Ω=750mV。
做了简单测试，表头83.18uA左右，电阻约1.13k，加上辅助电阻1.53k。表头线性、平衡都不错，欧姆档也很准。





TO3草帽三极管插座

老郑小烧

平林新月 发表于 2024-1-30 16:35
这个是假定220V，根据实测交流电流估算的视在功率，误差较大。不如用功率计量插座实用，最大可以测2000-400 ...

是的，我只是研究电路算法 。指针表除了三个基本功能，其它的都很鸡肋。

老郑小烧

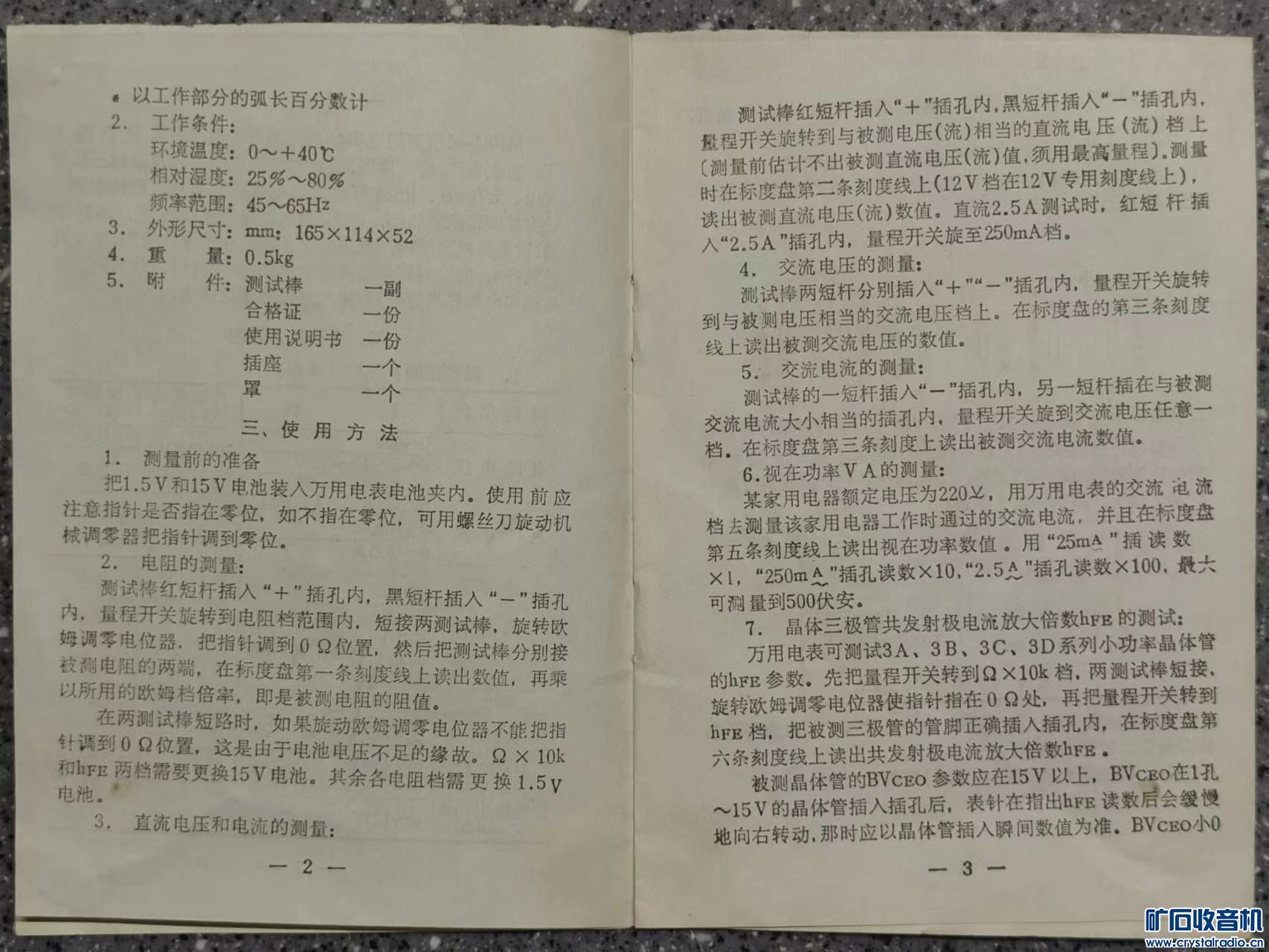

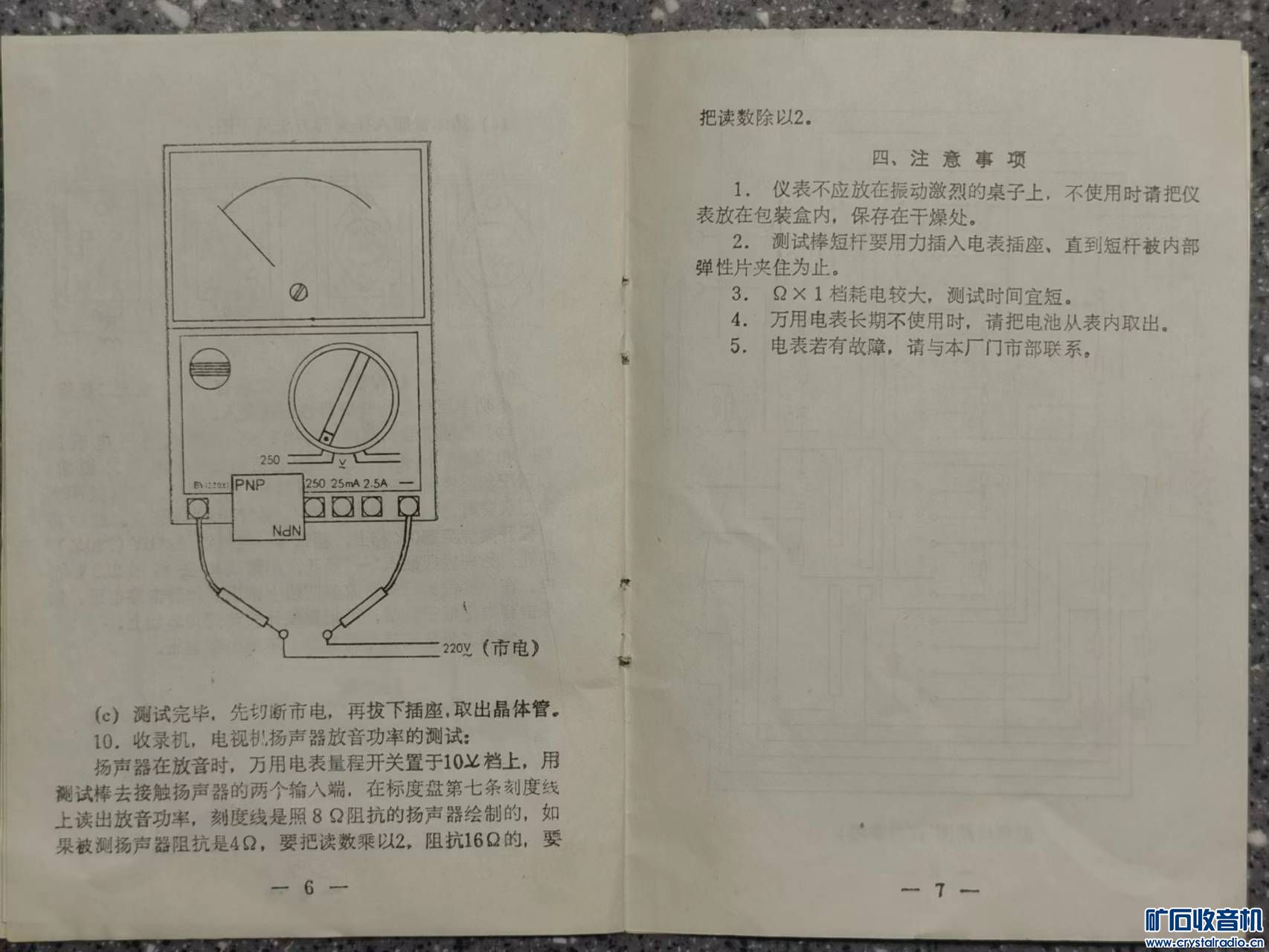

MF84-1 说明书

陪你听风

好家伙真不赖

老郑小烧

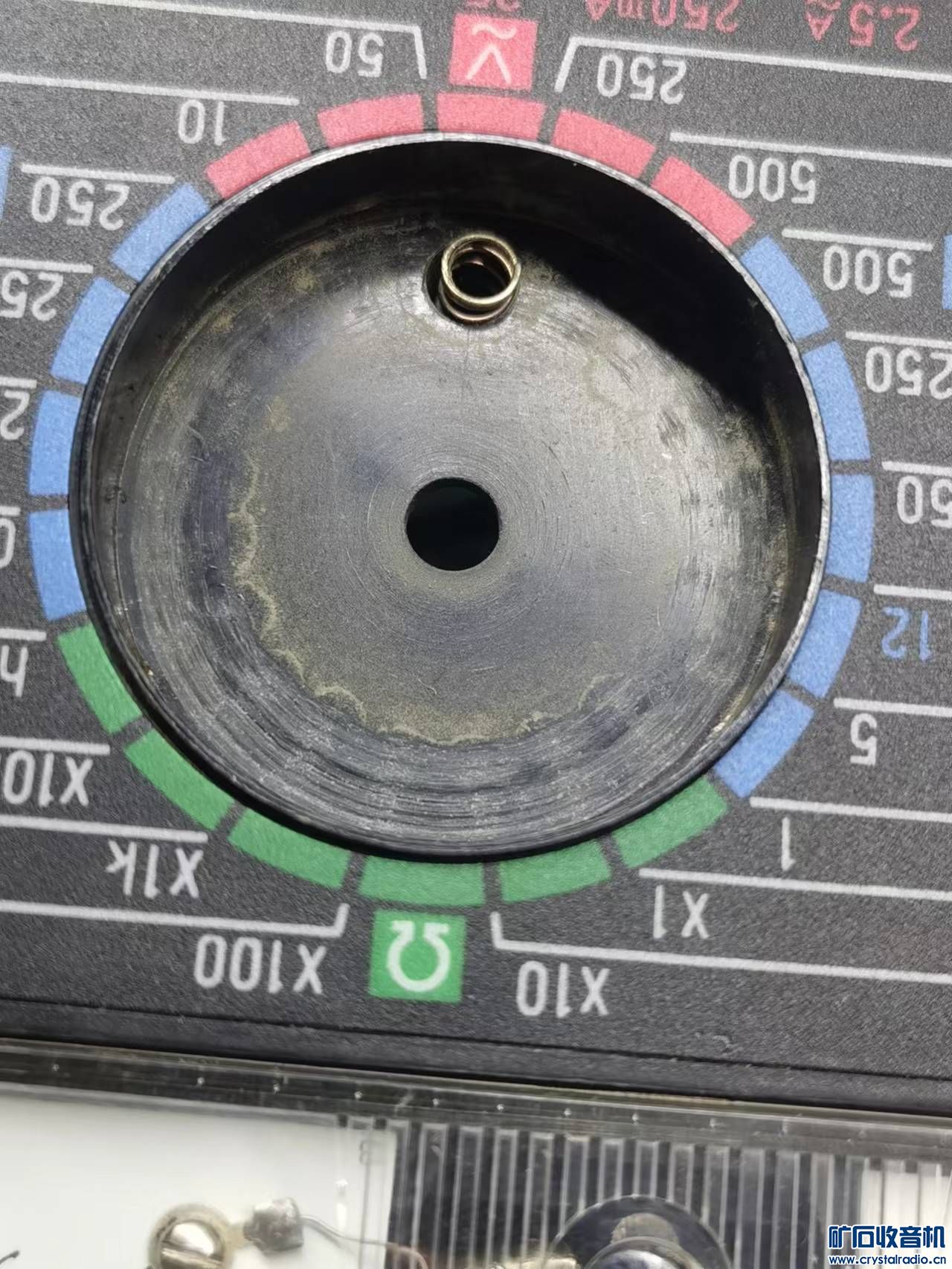

入手后发现转盘卡涩，有个地方开焊，打理了一番。涂抹了硅脂后转盘手感很好，由于只有一只压簧，造成凸档磨损不均匀——局部磨得深，而且转盘受力不平衡，有一侧总是翘起来一些。





表头跟老MF30的差不多。

平林新月

这个是假定220V，根据实测交流电流估算的视在功率，误差较大。不如用功率计量插座实用，最大可以测2000-4000W。大电流可以用钳表。

ccczzzyy

现在数字电度表白菜价，有电压、电流、功率显示。当然，只在交流220v情况下。扩展应用没试过。

老郑小烧

以前没有数字表，测表头灵敏度得搭个电路，现在随便找个电流不太大的数字表直接怼就行，方便、精度也有保证。

abbey_tom

品相不错，
我有一台它的小弟，
MF85。
极其简陋，
惨不忍睹。

老郑小烧

abbey_tom 发表于 2024-1-30 17:06
品相不错，
我有一台它的小弟，
MF85。

我也注意到有MF85卖，好像大多是PCB的 。
可能摆弄惯了MF47，对这种风格的表不太感冒，类似的还有块MF79。

老郑小烧

说明书电路图有点笔误：
