捡垃圾副产物——分享七极变频管五极管接法的实测离散性

Liuyichuan6 · 发表于 2024-1-21 14:07:53

在本坛朱院长的经验分享下，本人第一次了解到了七极变频管可以接成锐截至五极管来使用，后来在捡垃圾的过程中正好发现有五只6WC5，也就是日本产的GCZ七脚（FU25管脚）的6A7，在坛友小米气态键盘的帮助下，得到了这五根不同厂商（NEC，东芝，松下）不同时期生产的七极变频管五极管曲线。其中三栅接阴极，二四栅做帘栅使用，帘栅电压105V。（取自院长6A7P推6P3P电路）

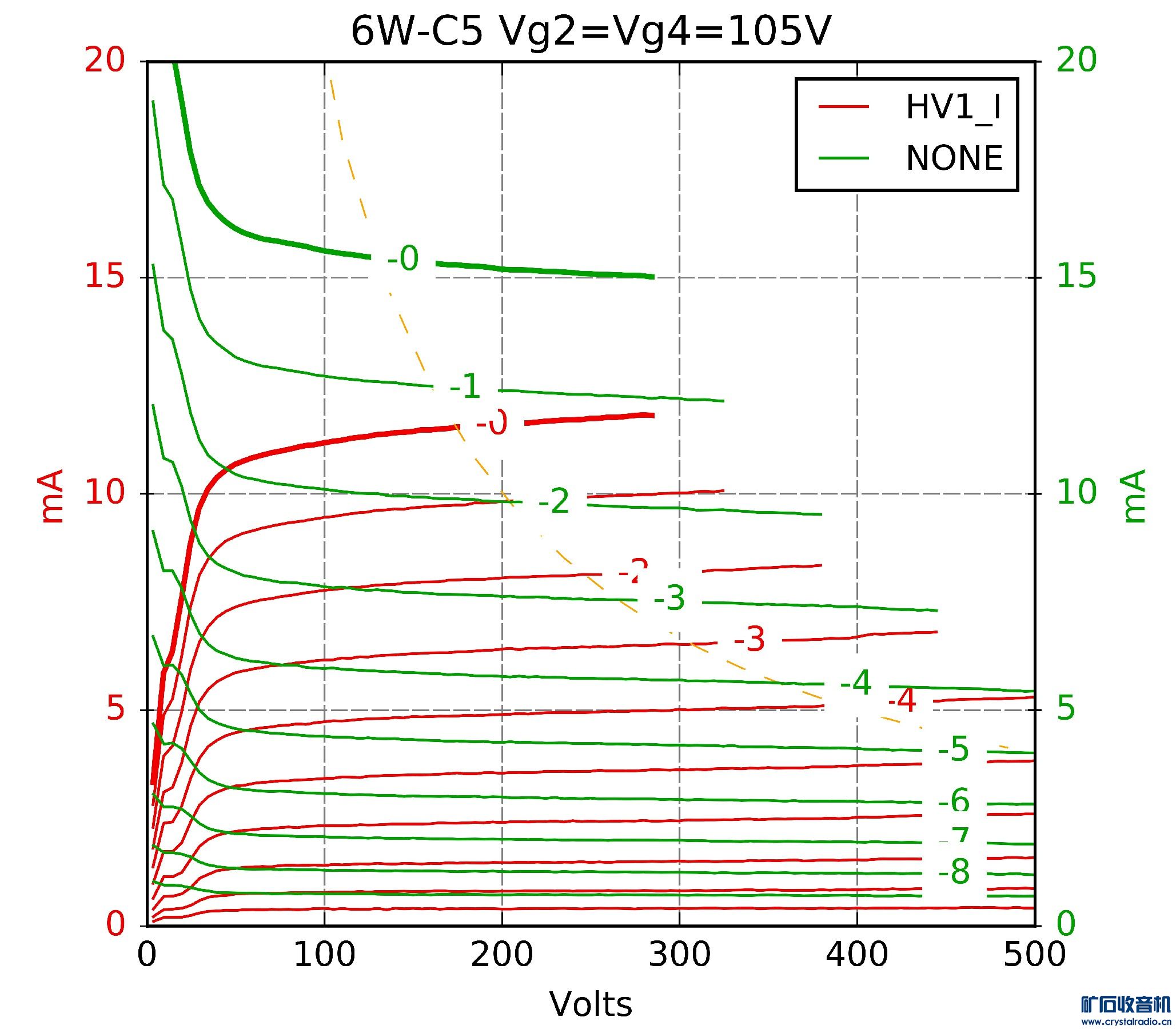

以下为其中一根管的帘栅电流阳极电流曲线图，绿色为帘栅电流，可以看到七极变频管接成五极管使用帘栅电流非常大，甚至可能大于阳极电流。

fsnzman2016 · 发表于 2024-1-22 12:59:43

做过ech81五极管接法，屏流2ma时，g2g4电流5ma，比屏流还大。

jupeter · 发表于 2024-1-22 15:49:20

建议测试五级管时帘栅压仍采用100V，我那张图上虽然标的是105V，实际上对阴极是100V的。当然误差也不会太大，已经可以实用参考了。

Liuyichuan6 · 发表于 2024-1-21 14:10:58

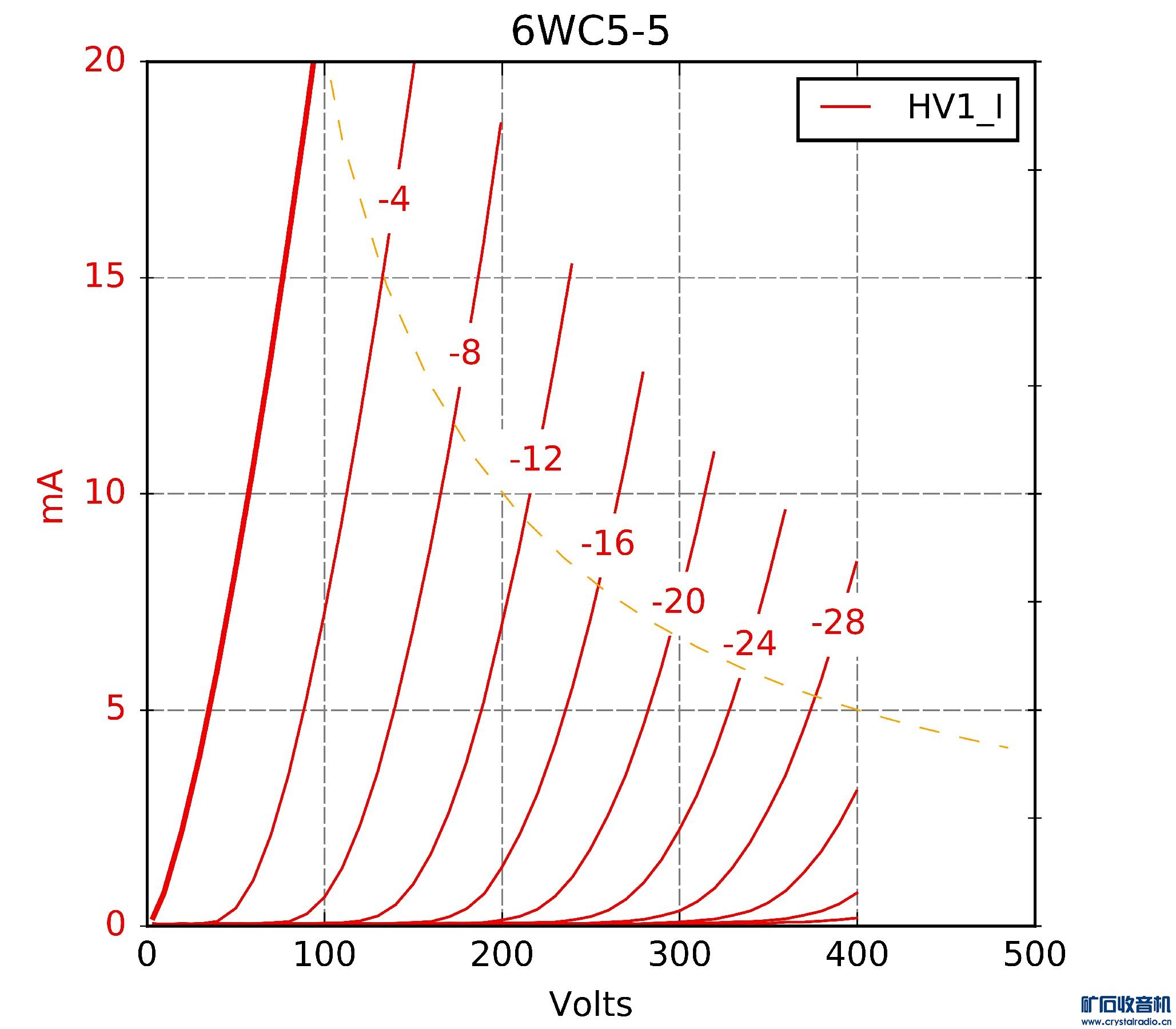

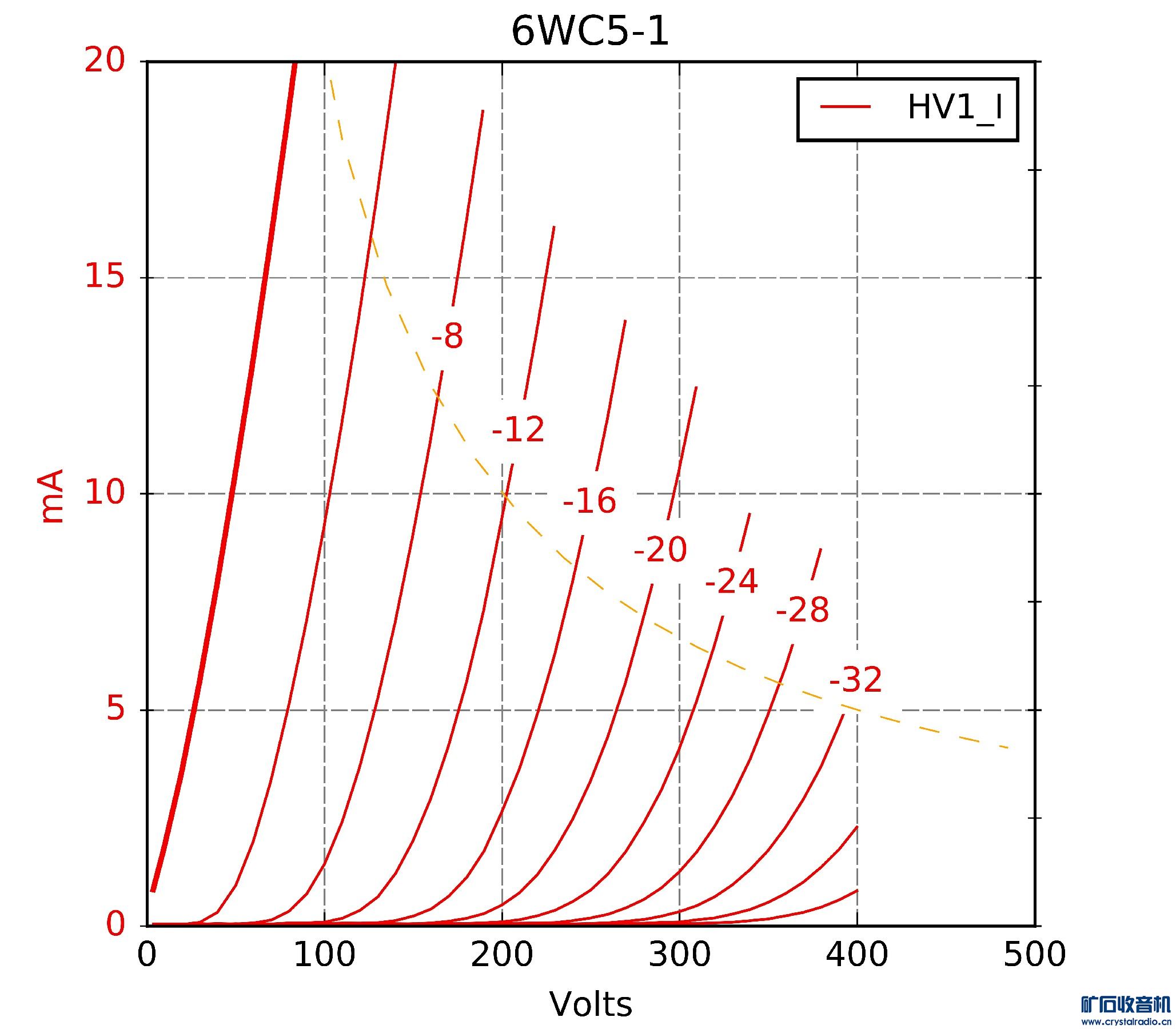

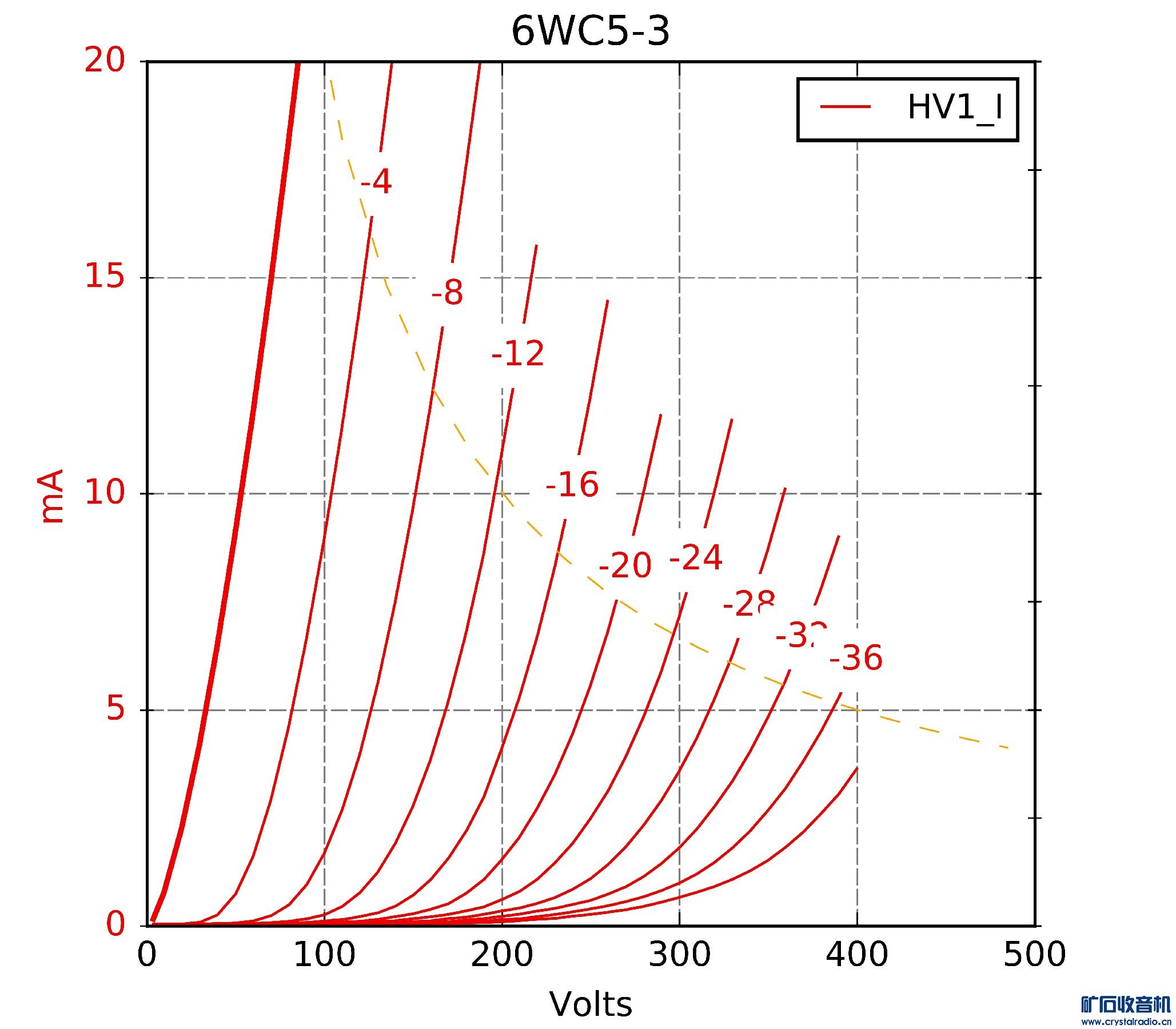

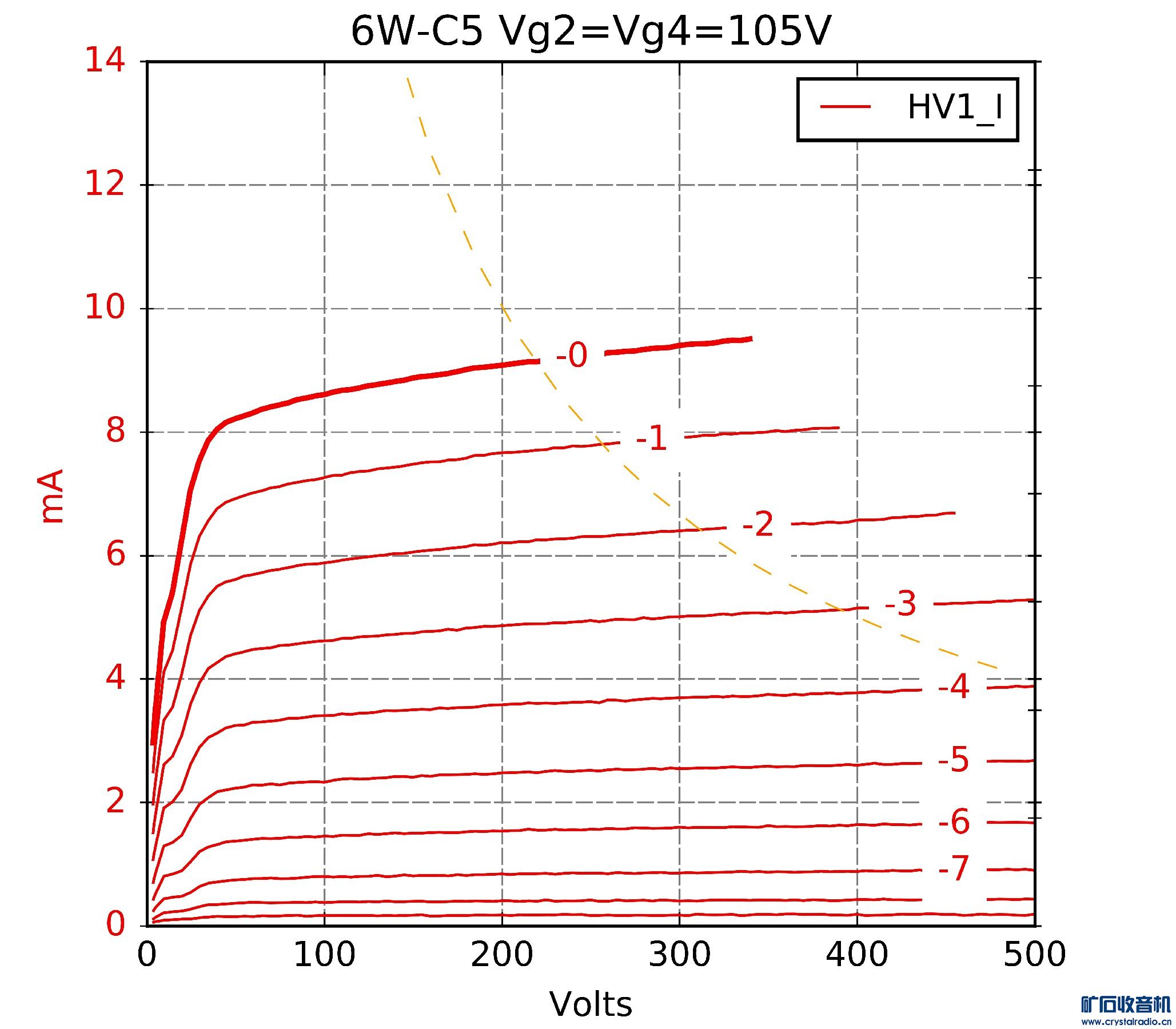

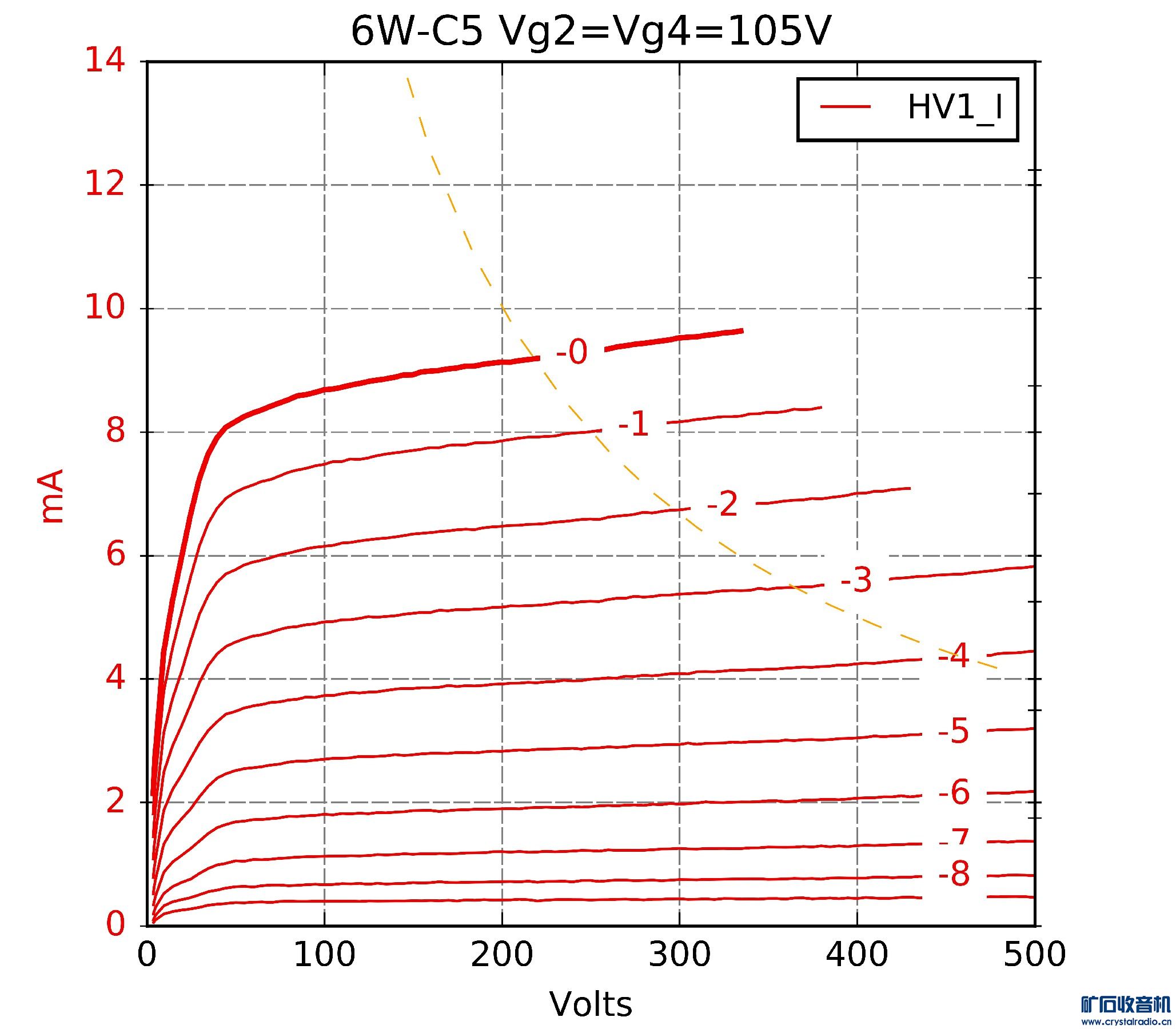

下面是五根管子的实测曲线，五个不同年代厂家的管子里面居然能凑出两对相似的管子。。。。。。 a~1.jpg

（上传文件数量封顶，明天补传）

fsnzman2016 · 发表于 2024-1-22 07:44:59

国产6a2有五极管接法的曲线图

fsnzman2016 · 发表于 2024-1-22 08:34:50

ech81 类的管子也可以，不过它的g1是遥截止特性的，要用g3做输入端

jupeter · 发表于 2024-1-22 09:00:29

我的一点看法，不当之处轻拍砖。当6A7P采用五级管接法时，跨导1多点，接近6J8P，线性两者差不多，缺点就是帘栅流偏大。三极管接法时，U大约10几，线性一般，由于帘栅极的加入，使最大屏流加大。线性和放大倍数跟12AU7差不多。根据这些特点，可以因地制宜，灵活应用。不至于长期冷宫埋没。

补充内容 (2024-1-22 11:22):
楼主抽空也测测国产的6A7P的三接和五极特性，做一对比。
