观察市电波形

丰色者

早听说现在供电电网污染严重，今日用示波器观察市电波形情况如下

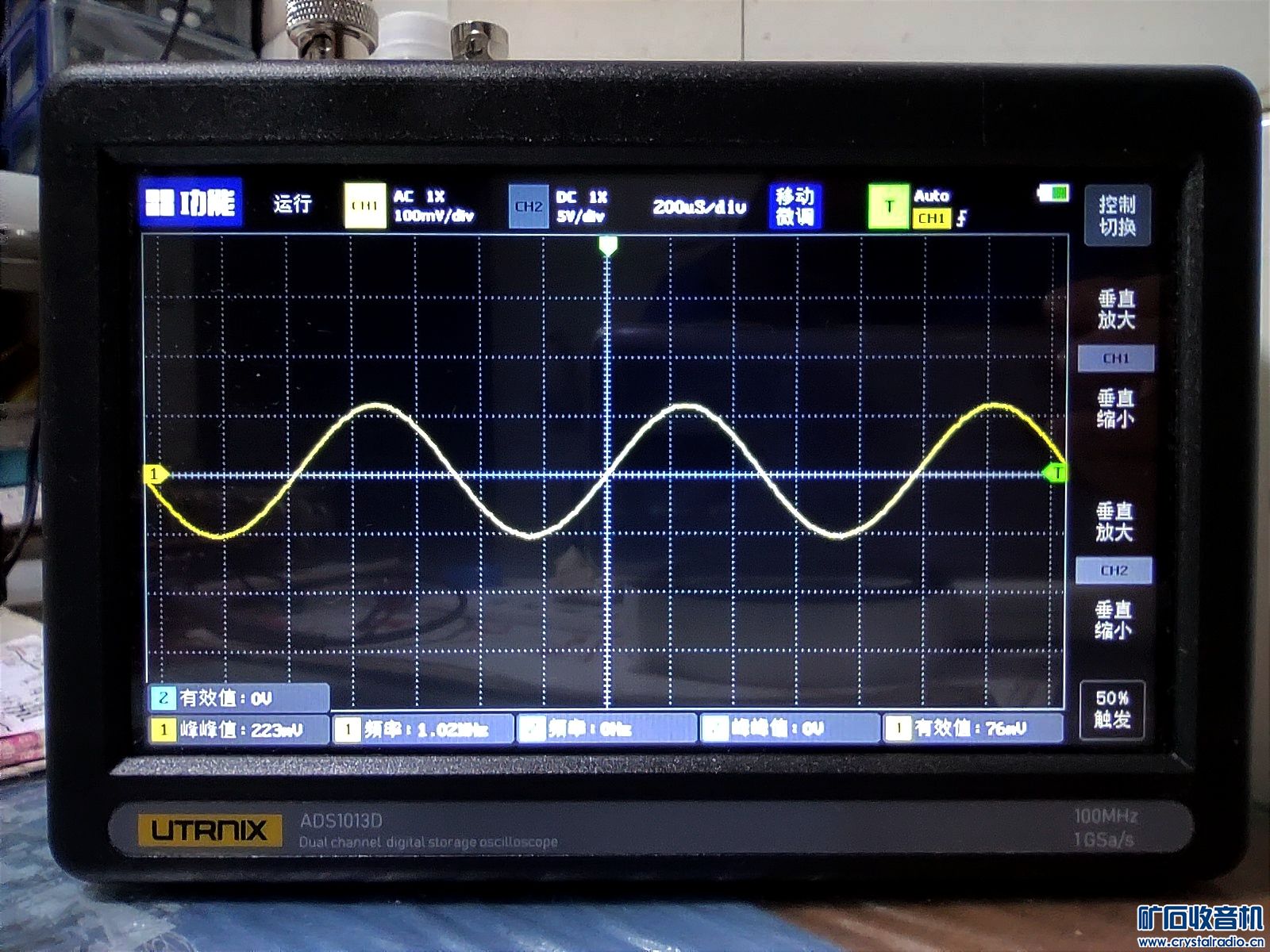

1，先观察信号发生器产生的50Hz正弦波

可见到波型线条圆润光滑，很漂亮的正弦波。

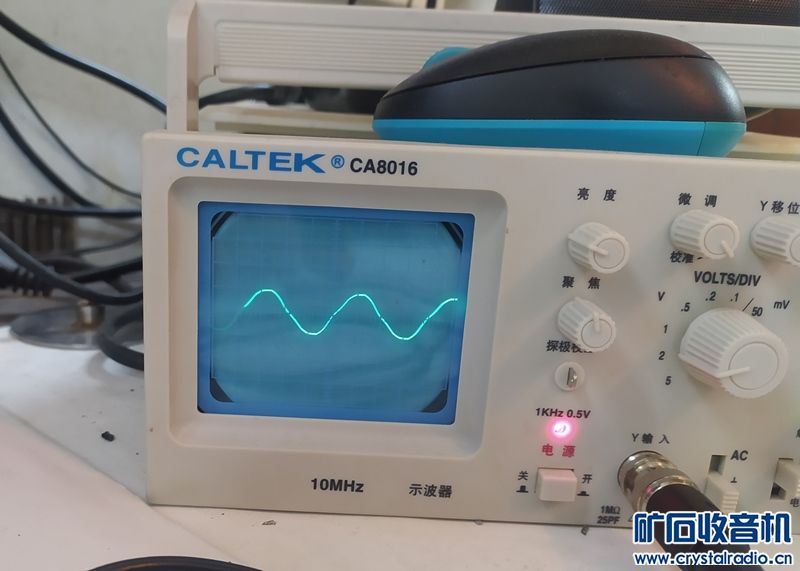

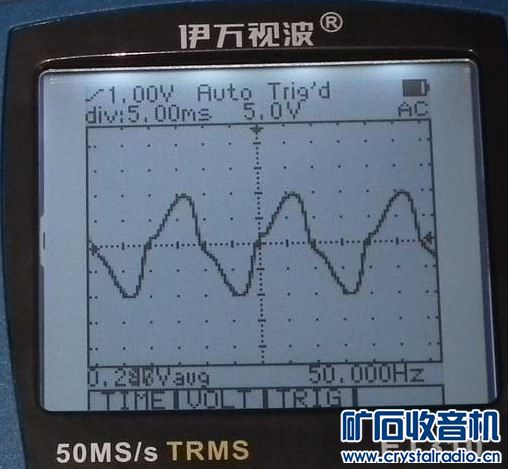

2，再观察市电波型（通过1：1隔离变压器然后经电阻分压后观测）

可见到波型畸变明显，峰顶已不再对称，正、负电平交界处已变形（类似推挽放大器交越失真），这还是通过变压器观察的结果（工频变压器有较好的尖峰脉冲抵制能力）。

岑蓉络阳

wanwenhao1 发表于 2024-1-14 14:24
市电经过变压器后波形就已经失真了，因为变压器的磁性曲线与电压并不线性，失真难免。

下图是独立测量经 ...

这是典型的带三次谐波的波形。

baihy19901105

在你家供电入口加个10000W的精密交流稳压电源就OK啦 ;一个电车充电器就能污染你家电源!

washu

wanwenhao1 发表于 2024-1-14 14:24
市电经过变压器后波形就已经失真了，因为变压器的磁性曲线与电压并不线性，失真难免。

下图是独立测量经 ...

你的变压器质量太差

washu

bi8bve 发表于 2024-1-16 13:50
话说最近想淘一个示波器来玩，推荐一种呢，二手值得入吗

不值得，建议买日狗最新款 12 比特示波器，日狗在上一代 1054/1074 加入数字荧光等功能把入门级示波器打下神坛之后，804 系列继续把 12 比特打下神坛，你可以看看 eevblog 那位老外的视频，讲解得很有趣，老外都夸日狗

不到两千软妹币，12 比特示波器，你还买啥二手？

迟来的菜鸟

nelec 发表于 2024-1-17 20:47
请教一下 这种示波器能看音频段频宽曲线吗

可以的。
第一个图，1khz的音频。
第二个图，一台老收音机的中频频率467khz。

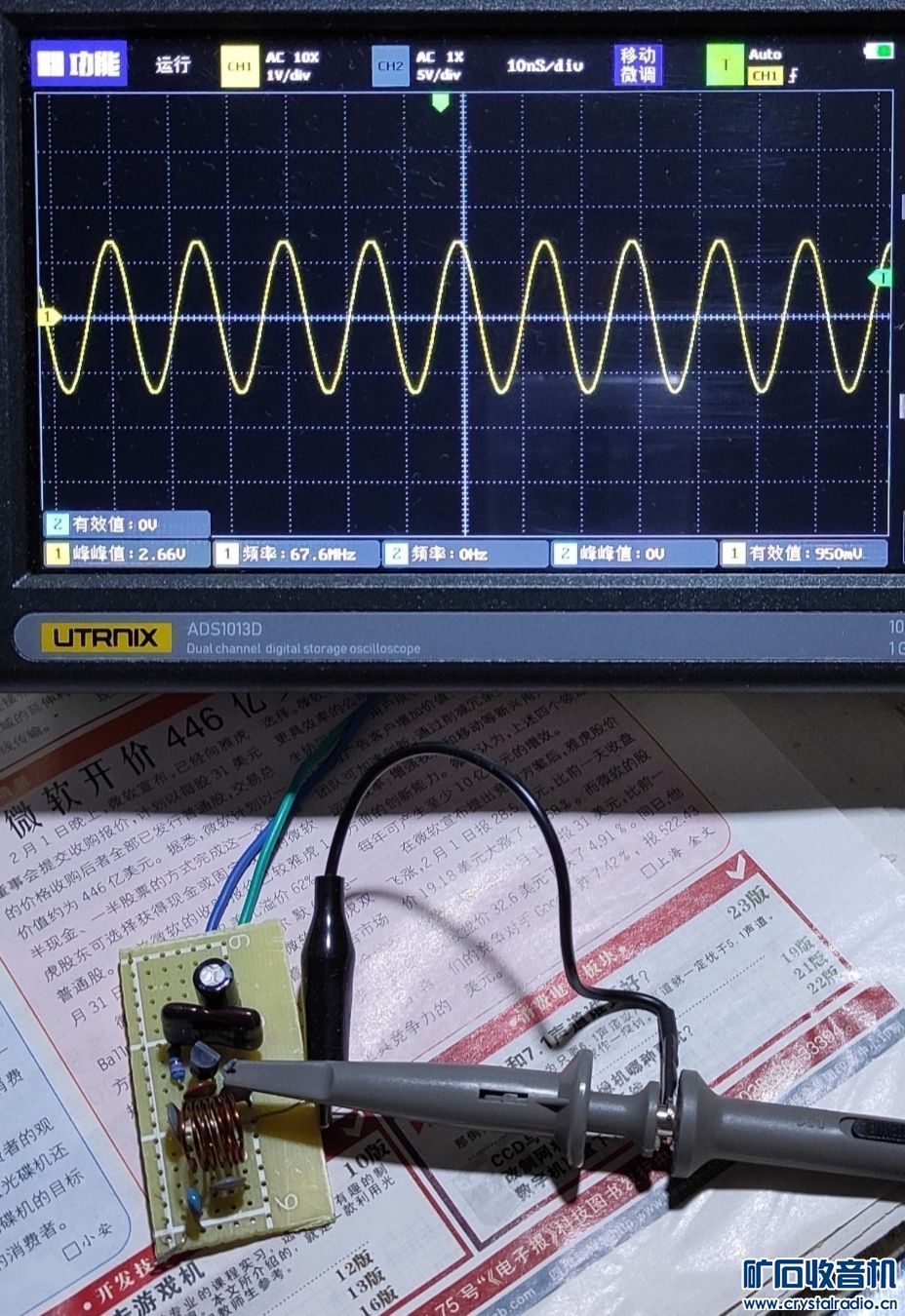

第三个图，一个LC振荡电路67.6MHz。

撇微主

三次谐波的叠加所致

wanwenhao1

市电经过变压器后波形就已经失真了，因为变压器的磁性曲线与电压并不线性，失真难免。

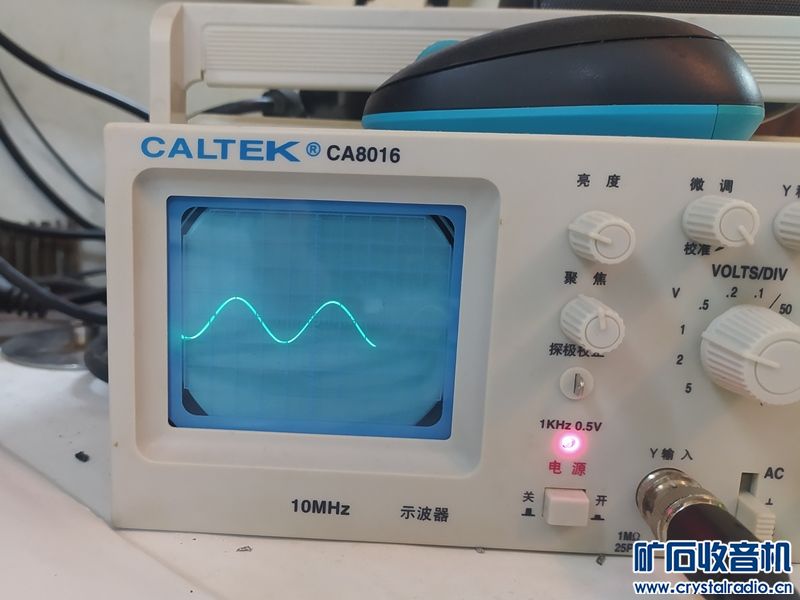

下图是独立测量经过一个大约3W左右，无负载的小变压器后的市电波形。

chipset009

washu 发表于 2024-1-14 15:25
你的变压器质量太差

满负荷再试试

dabfxz

观察波形的目的是什么？（供电系统的大佬有许多研究成果啊！）
用隔离变压器隔离后再看波形，中间多了一个环节了，不如用电阻分压更准确一些（当然也危险一些，千万别触电啊！）
如果你中间加个滤波器，会有更多的发现的。

washu

chipset009 发表于 2024-1-14 16:33
满负荷再试试

对应的就是 4 楼空载测试

bi8bve

话说最近想淘一个示波器来玩，推荐一种呢，二手值得入吗

haisens

washu 发表于 2024-1-14 15:25
你的变压器质量太差

这个变压器真好

bis

不怎么信这个波形，除非是在工厂或者工业园区供电范围内。

工频内阻极小，家用电器想把电压波形弄变形那是根本不可能的事情。

bi8bve

washu 发表于 2024-1-16 14:25
不值得，建议买日狗最新款 12 比特示波器，日狗在上一代 1054/1074 加入数字荧光等功能把入门级示波器打 ...

摸摸钱包，还是忍了

大孔景元

电力变压器输出的正弦波波形是极好的，能观测到波形失真大多数是方法不对

通过变压器测波形时初次级不能有交联，初级接220，次级两根线接示波器，尽量用1:1探头，初次级之间不相连

washu

大孔景元 发表于 2024-1-16 22:22
电力变压器输出的正弦波波形是极好的，能观测到波形失真大多数是方法不对

通过变压器测波形时初次级不能 ...

我国市电谐波失真指标是 5%，我测试我家里大约 2% 的 THD%，你说我方法不对，你用相当的设备测你家市电谐波看看我看失真有多低？

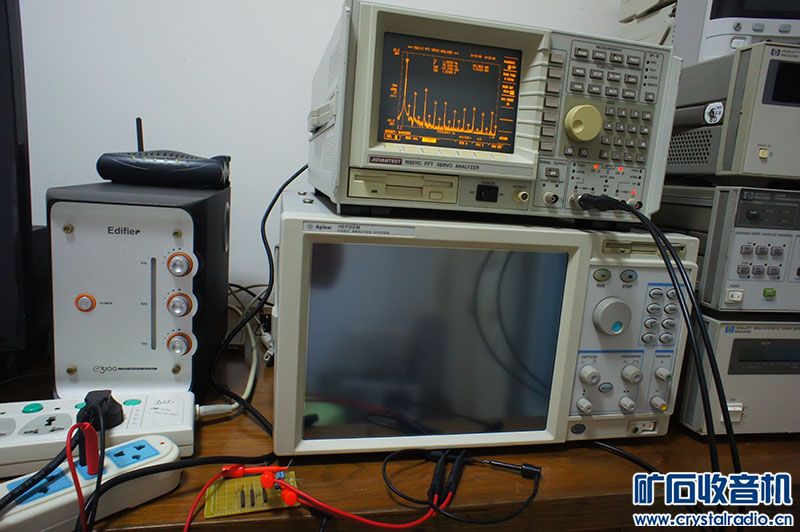

测试方法：通过分压电阻直接怼市电，不经过变压器以免引入磁化失真

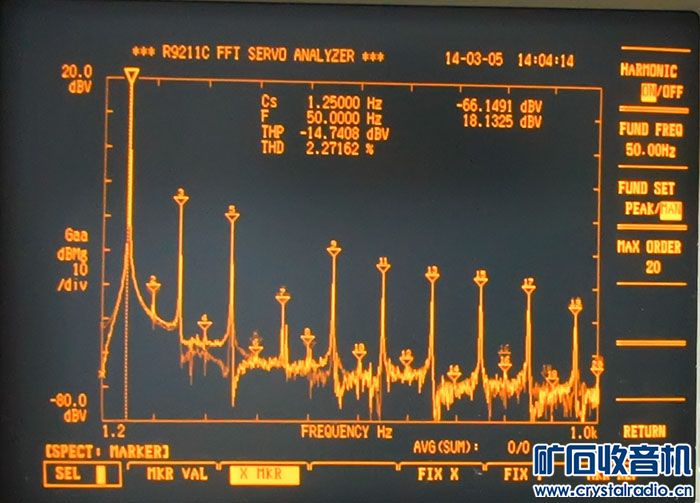

失真频谱




各次谐波大小
