求助凯歌4b14电路图和印剧电路图

许小平2008 · 发表于 2024-1-8 09:49:41

修复一台这机器找不到资料。谢谢！

海峰 · 发表于 2024-1-8 10:48:43

这个图纸不好找，全分立元件还是集成电路的？

海洋DZ · 发表于 2024-1-8 11:00:47

本帖最后由海洋DZ 于 2024-1-8 12:09 编辑

zgz211068 发表于 2024-1-8 10:49
凯哥牌4B14

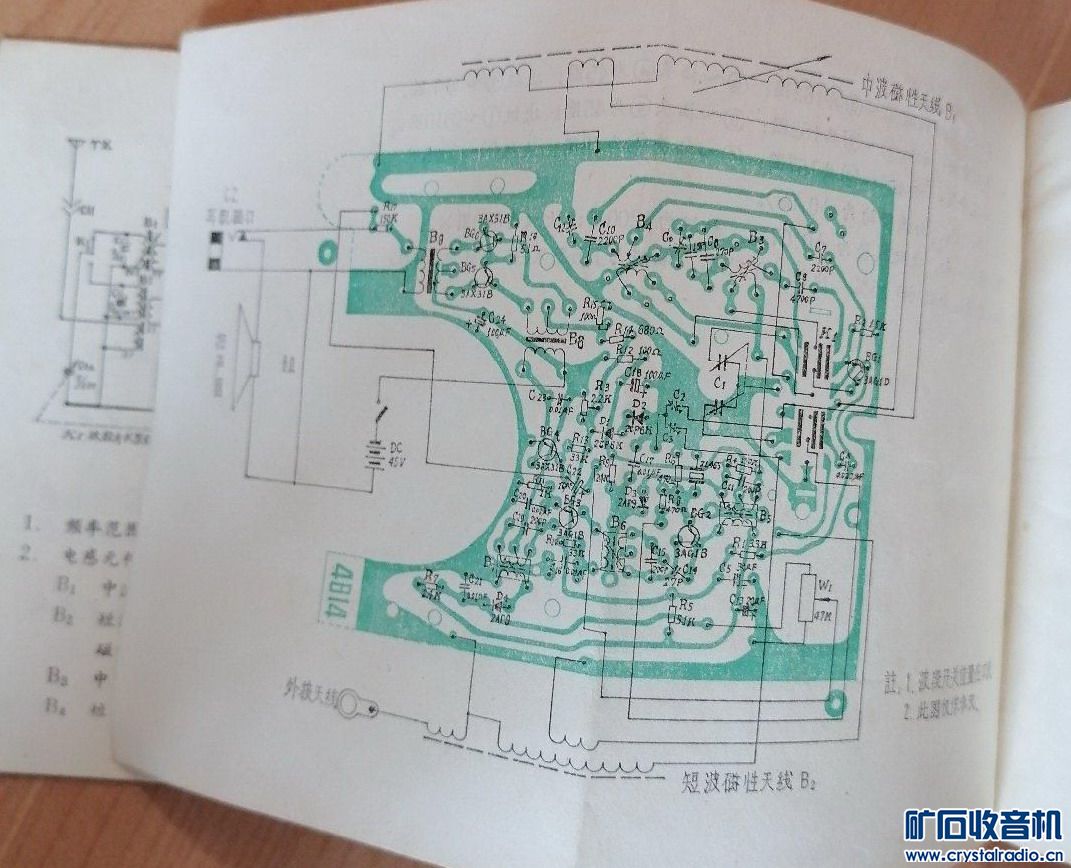

这份PCB算清晰的了。

zgz211068 · 发表于 2024-1-8 10:49:56

凯哥牌4B14

海洋DZ · 发表于 2024-1-8 10:28:59

本帖最后由海洋DZ 于 2024-1-8 10:40 编辑

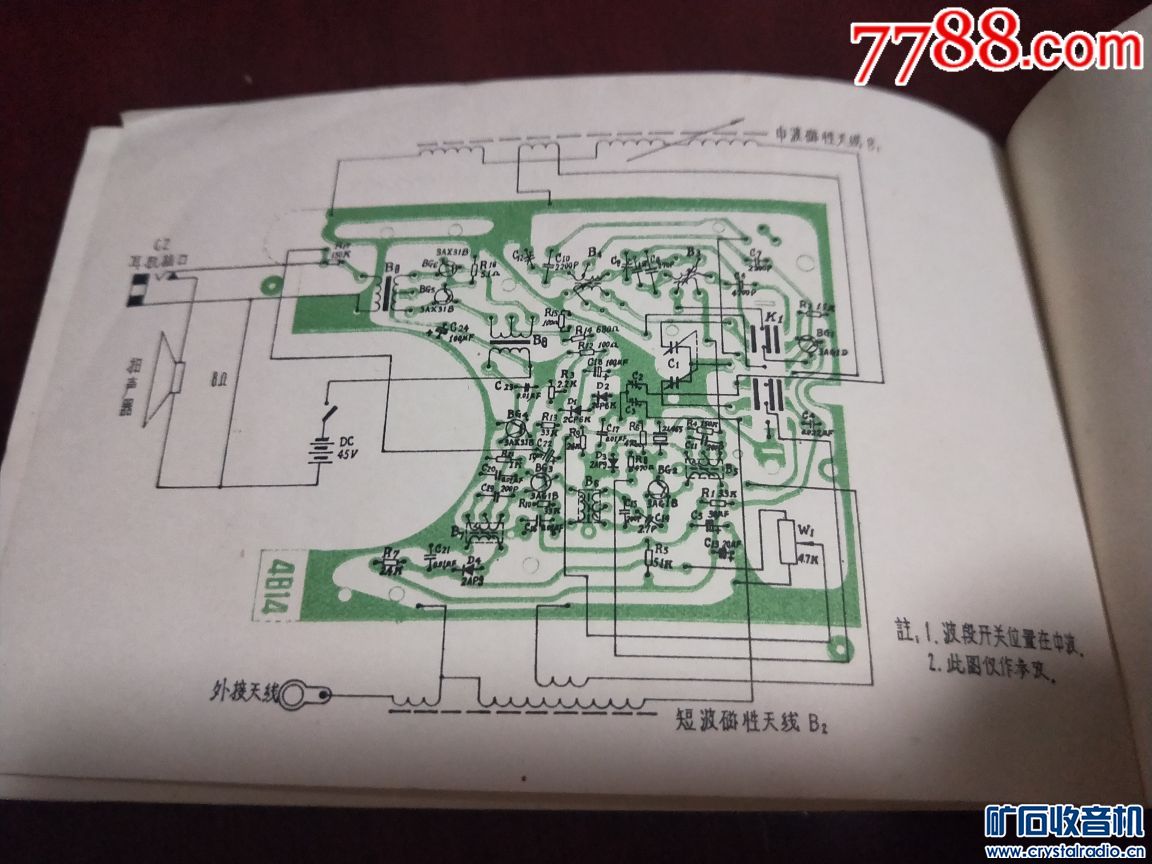

凑合看看吧

凯歌4B14欣赏周六南京地摊收获
【出自：矿石收音机论坛】

gaoqing197899 · 发表于 2024-1-8 09:55:03

本帖最后由 gaoqing197899 于 2024-1-8 10:29 编辑

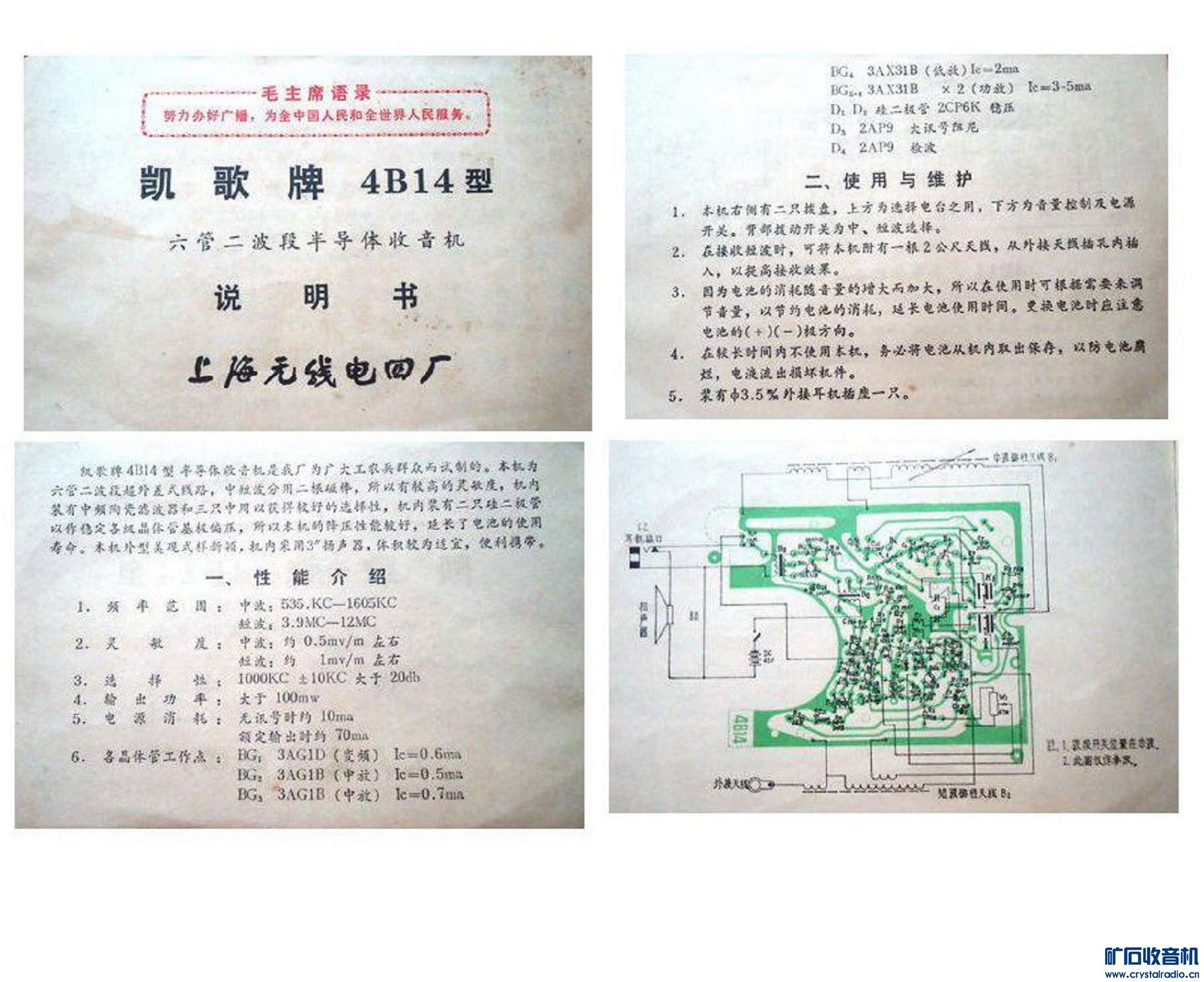

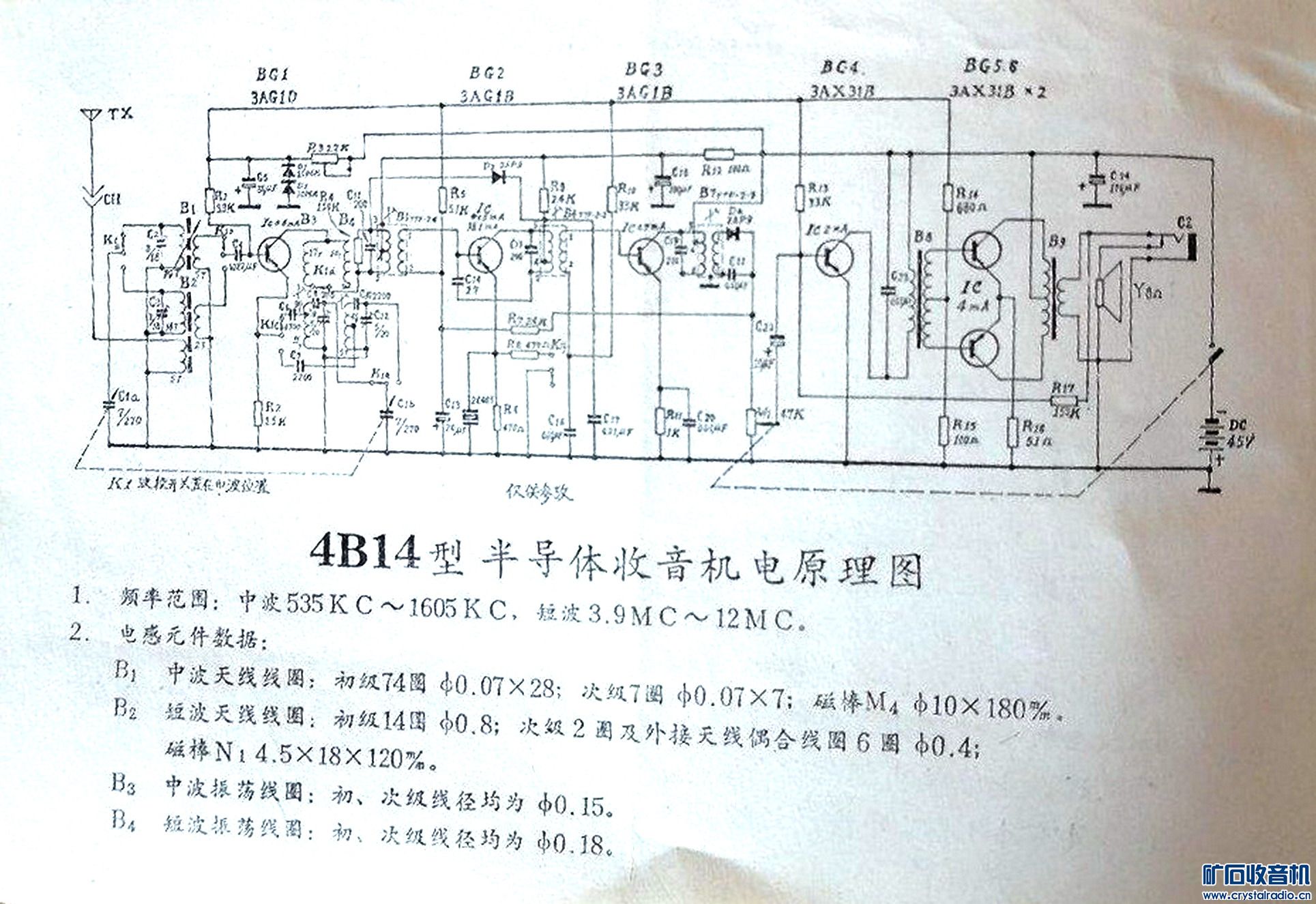

我找到了，看看行不行

鸿渐哥 · 发表于 2024-1-8 11:18:14

好资料，下载了
收了好几台凯歌收音机

闻雨听风 · 发表于 2024-1-8 12:34:04

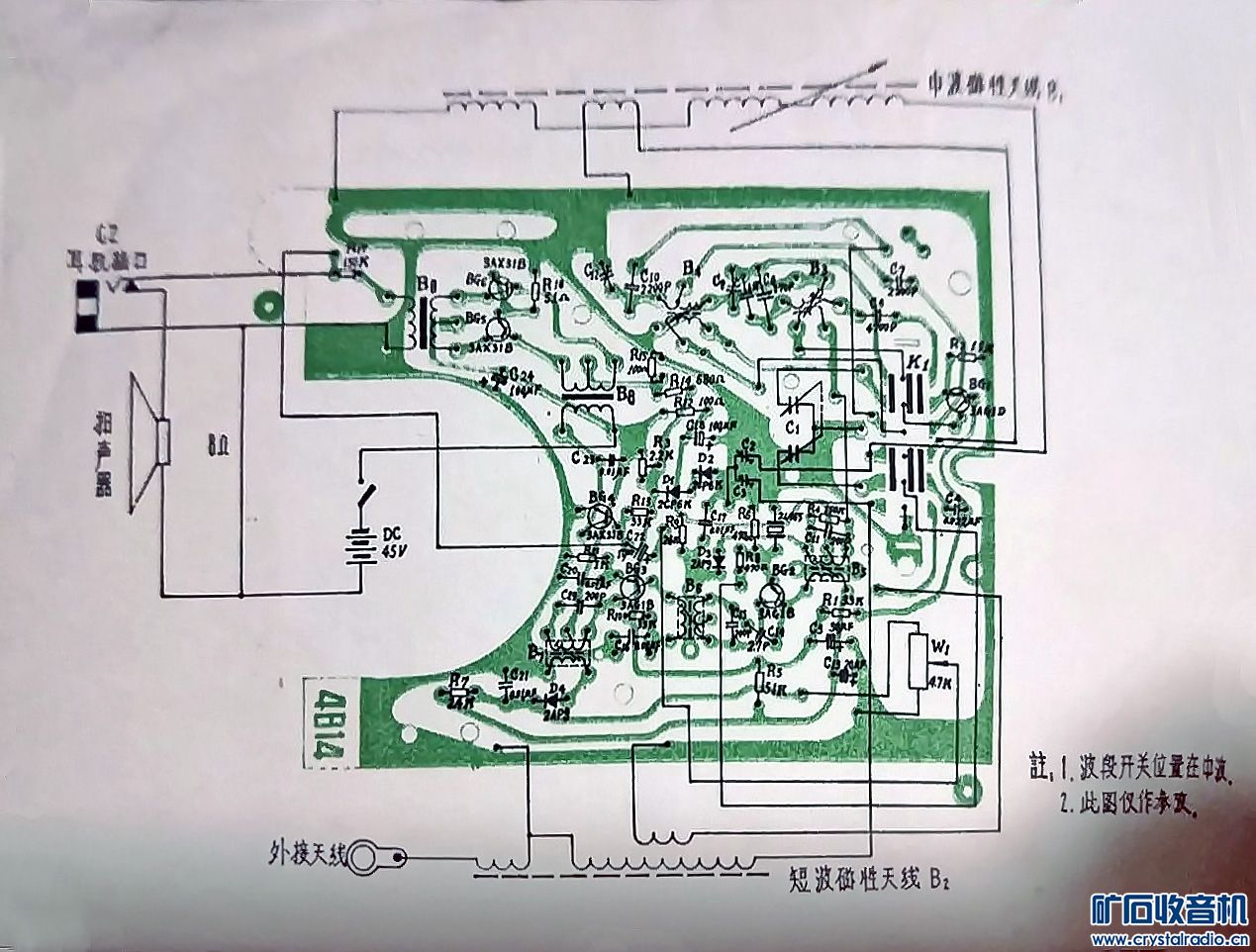

强迫症，看着图纸不正不舒服，ps拉了一下，当然还是不清晰

许小平2008 · 发表于 2024-1-8 18:38:51

谢谢诸位老师的支持。

取长补短 · 发表于 2024-1-23 19:25:49

正需要，非常感谢分享！
