奇怪！UPC1237保护电路直接接蓝牙输入关机无冲击，接前级音调板关机就易出现冲击声！

dismissive

厚膜功放板，按照官方线路设计了UPC1237扬声器保护电路，变压器独立绕组全波整流以后，经7812稳压供电，8脚供电3.3V左右，4脚对地电容4.7UF，4脚电压1.7V（与官方数字有出入，此脚低于大概1.2V左右继电器不吸合），发现一奇怪的现象，接音调板前级信号，关闭厚膜板电源，有一半的机会喇叭会出现冲击声，有时候没一点冲击声。接天逸蓝牙接收器信号时候，随便关闭厚膜板电源，压根没有一点冲击声，百思不得其解，求教各位高手指点迷津！先谢谢啦……

dismissive

amsl 发表于 2023-12-29 21:39
给芯片供电的电源与给4脚供电的电源需要分开,否则会出现你的现象.
即4脚单独从交流线圈取电,保证4脚电压变 ...

sun10851

蓝牙接收器 本身具有无信号静音功能，所以才出现你说的现象。

dismissive

sun10851 发表于 2023-12-29 20:43
蓝牙接收器 本身具有无信号静音功能，所以才出现你说的现象。

是在蓝牙播放歌曲时候关闭后级电源的，反复测试都没一点冲击。检查了各元件参数，调整了地线，更换4脚不同电阻电容，调整模块供电电压……误解，太莫名其妙了，这么简单的线路，竟然令人一筹莫展

amsl

给芯片供电的电源与给4脚供电的电源需要分开,否则会出现你的现象.
即4脚单独从交流线圈取电,保证4脚电压变低比芯片电压变低快.

dismissive

amsl 发表于 2023-12-29 21:39
给芯片供电的电源与给4脚供电的电源需要分开,否则会出现你的现象.
即4脚单独从交流线圈取电,保证4脚电压变 ...

谢谢，是这样接的，芯片供电是变压器一个独立绕组AC12V，全桥整流稳压12V后给8脚供电，8脚电压3.35V左右，从独立绕组进入整流桥之前交流一端接一1N4007+10K电阻给4脚供电，4脚电容4.7UF，4脚电压1.7V左右。现在的症状是假如关闭电源10次的话，有一半情况是有啪的一声冲击声，时大时小。有一半情况没有一点冲击声。我是服了我自己了，这么简单的模块竟然玩成这样……换了所谓的小个头进口UPC1237也是一样的情况

amsl

电路接法没错,4脚电容更换低ESR的试试,总之保证关闭开关后4脚快速降下来

dismissive

amsl 发表于 2023-12-29 22:01
电路接法没错,4脚电容更换低ESR的试试,总之保证关闭开关后4脚快速降下来

好的谢谢您，明天我试试！

sjh327

电源开关并联阻容件了吗？ 吸收开关触点产生的脉冲，是否是关机的脉冲干扰被前级放大进入后级了？

dismissive

sjh327 发表于 2023-12-30 02:51
电源开关并联阻容件了吗？ 吸收开关触点产生的脉冲，是否是关机的脉冲干扰被前级放大进入后级了？

谢谢，没有并联阻容元件，今天有空加上试试，线路很简单应该是没问题的，今天再调整一下4脚元件参数，将继电器释放再提前毫秒级就应该没问题了

sjh327

dismissive 发表于 2023-12-30 10:32
谢谢，没有并联阻容元件，今天有空加上试试，线路很简单应该是没问题的，今天再调整一下4脚元件参数，将 ...

  因为做电平表驱动板也会遇到类似情况，如果没处理好，关机时，驱动板串入强的脉冲信号，指针就会打底

dismissive

sjh327 发表于 2023-12-30 14:19
因为做电平表驱动板也会遇到类似情况，如果没处理好，关机时，驱动板串入强的脉冲信号，指针 ...

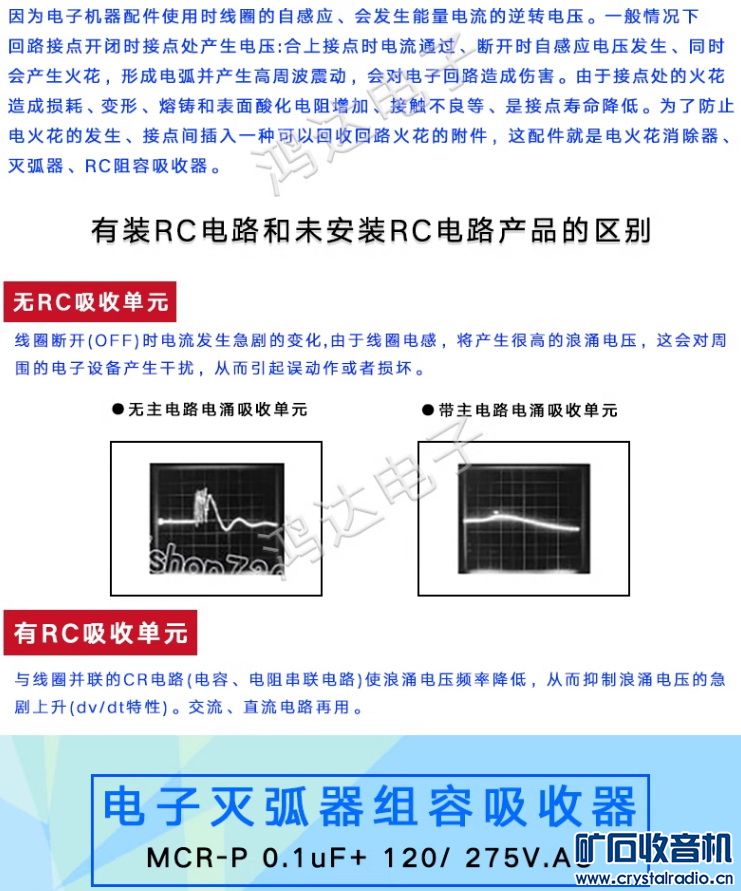

是啊，现在想想很有道理，变压器是个大电感，开关断开瞬间干扰火花就出来了，继电器释放无论如何都会比火花来的晚那么一点点，所以干扰就来了。非常感谢老师，某宝已下单安规电容

sjh327

dismissive

sjh327 发表于 2023-12-31 15:58

谢谢老师，已收藏店铺

sjh327

dismissive 发表于 2023-12-31 18:28
谢谢老师，已收藏店铺

您太客气了，互相学习！
