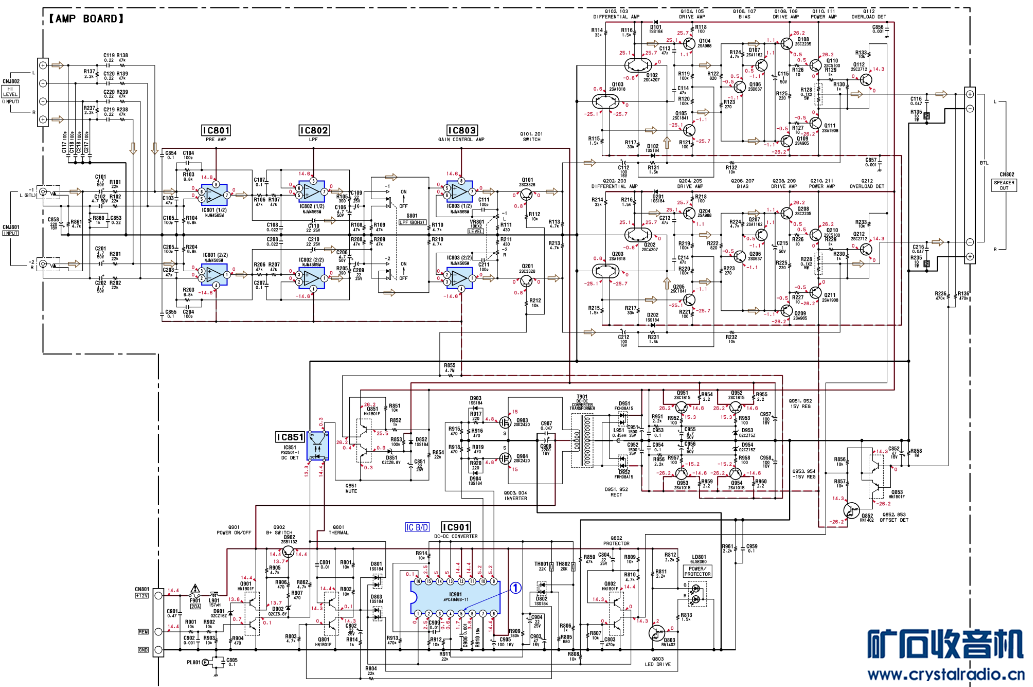

索尼XM-222MK2车载功放原理图想DIY的赶紧

jialishoushi · 发表于 2023-12-18 01:28:26

不算太难有兴趣的可以体验下

XM-222MK2.pdf (355.92 KB, 下载次数: 151)

丝瓜侦探 · 发表于 2023-12-18 17:22:28

我有一台索尼车载低音功放，看着就功率很大，后级用4对MOS管的，后级直流保护了，没图纸，不好修。放在那吃灰好久了

jialishoushi · 发表于 2023-12-19 02:36:36

丝瓜侦探发表于 2023-12-18 17:22
我有一台索尼车载低音功放，看着就功率很大，后级用4对MOS管的，后级直流保护了，没图纸，不好修。放在那吃 ...

什么型号发个图上来看看或许找得到

shiuyipyuen · 发表于 2023-12-19 06:30:00

本帖最后由 shiuyipyuen 于 2023-12-19 06:40 编辑

您这个电路允许我泼一下冷水. 大约七十年代末期的.其中含有多只孖生管

孖生管因成品率极低,极贵-七美元一只。极易坏.故一出便停产了

很多零件型号太旧,例如升压场管1990年便很难买到

丝瓜侦探 · 发表于 2023-12-19 08:25:46

jialishoushi 发表于 2023-12-19 02:36
什么型号发个图上来看看或许找得到

jialishoushi · 发表于 2023-12-20 23:56:34

丝瓜侦探发表于 2023-12-19 08:25

XM-3001.pdf (293.54 KB, 下载次数: 117)
希望你能修好

jialishoushi · 发表于 2023-12-20 23:59:46

shiuyipyuen 发表于 2023-12-19 06:30
您这个电路允许我泼一下冷水. 大约七十年代末期的.其中含有多只孖生管

孖生管因成品率极低,极贵-七美 ...

说的对这种5条腿的管不好找了没事时翻出来共享下给要维修的此型号的可以参考下

丝瓜侦探 · 发表于 2023-12-21 10:40:07

jialishoushi 发表于 2023-12-20 23:56
希望你能修好

这张是1/2，还有一张2/2没看见

shiuyipyuen · 发表于 2023-12-21 12:16:37

丝瓜侦探发表于 2023-12-21 10:40
这张是1/2，还有一张2/2没看见

如果电源那部分正常就不必图

又或者按一楼电源部分都可以

jialishoushi · 发表于 2023-12-22 03:20:59

丝瓜侦探发表于 2023-12-21 10:40
这张是1/2，还有一张2/2没看见

这图专门针对你啊你不是已经知道了是后级问题吗

shiuyipyuen · 发表于 2023-12-22 05:31:44

jialishoushi 发表于 2023-12-22 03:20
这图专门针对你啊你不是已经知道了是后级问题吗

他这台机功率是你这台几倍,不过内部电路乱得很,散热器总表面积不够

丝瓜侦探 · 发表于 2023-12-22 08:03:32

shiuyipyuen 发表于 2023-12-22 05:31
他这台机功率是你这台几倍,不过内部电路乱得很,散热器总表面积不够

就是啊，跟过几次电路，看得糊涂了，搞下搞下又烧管子，就又不修了

bg7rfh · 发表于 2024-2-9 08:54:22

看了图纸，好像故意设计得这么复杂。。

xiaodeng · 发表于 2024-2-11 22:08:02

元器件已经绝迹了，很多管子根本没有替代品，复刻不容易成功
