请问坛友谁有蝴蝶753收音机电路图的？

ldj7501

准备收一台蝴蝶753收音机，但是不知道其内部电路图，是不是和红灯753的差不多？

L北斗

那么多收音机，就是感觉这款的外观最丑。

海洋DZ

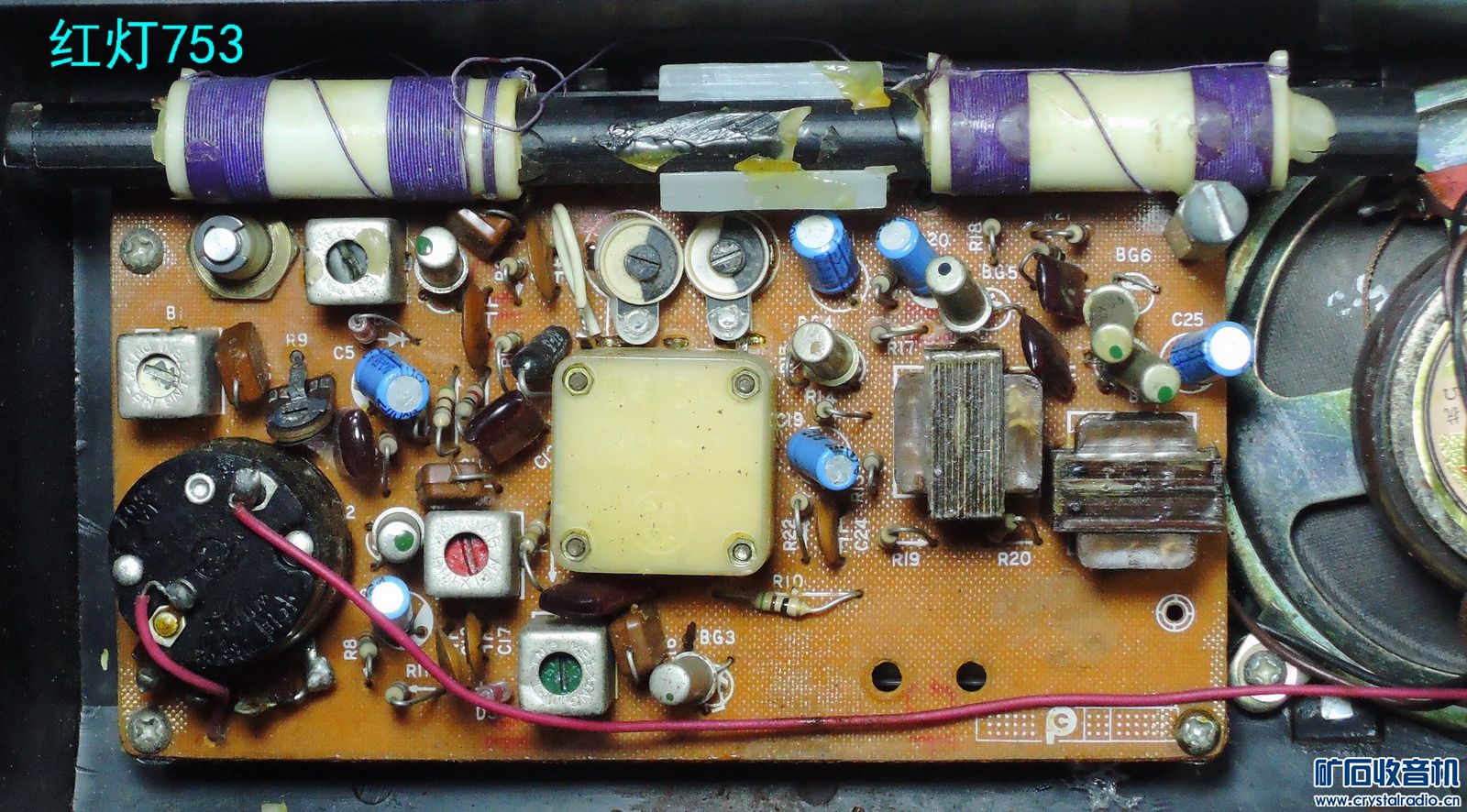

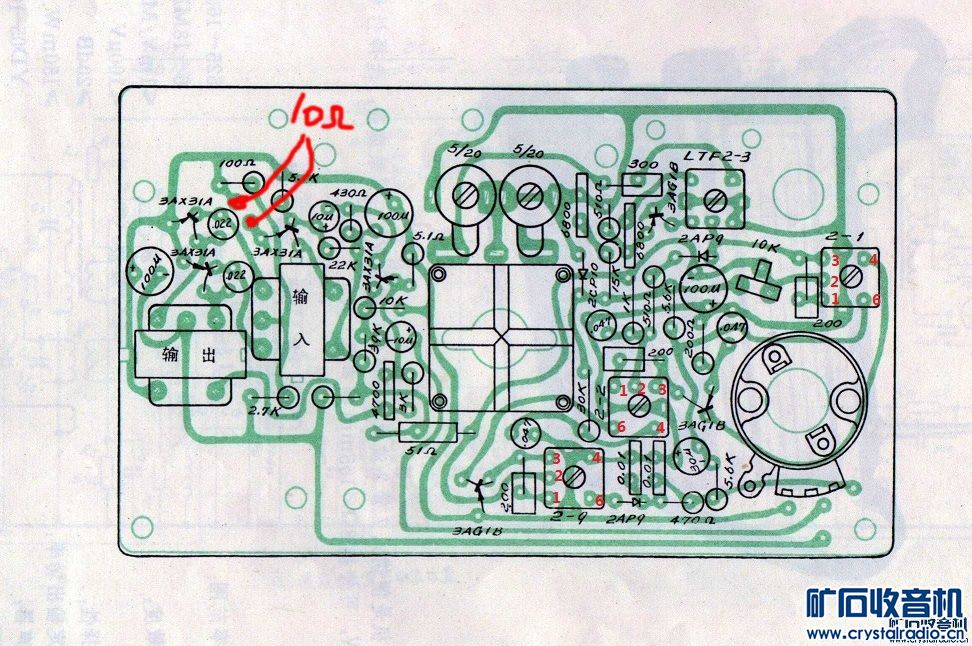

看红灯753的电路图吧，线路板差不多。

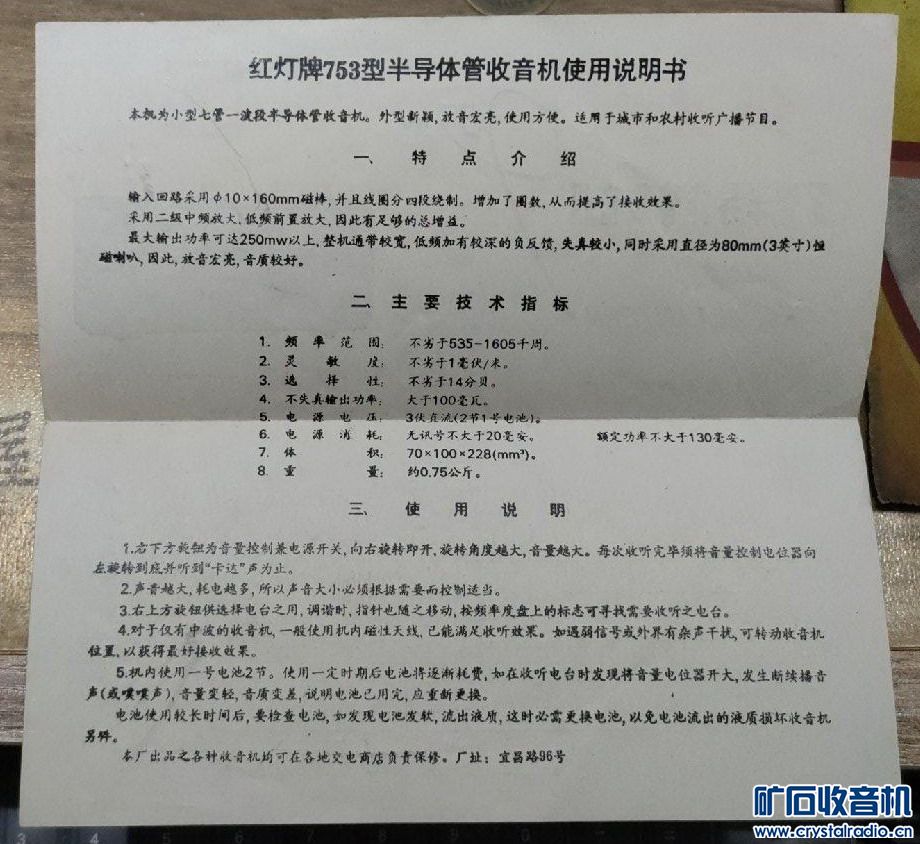

熊猫H73-2（厚膜电路） 红灯753资料
【出自：矿坛——纳米电容】

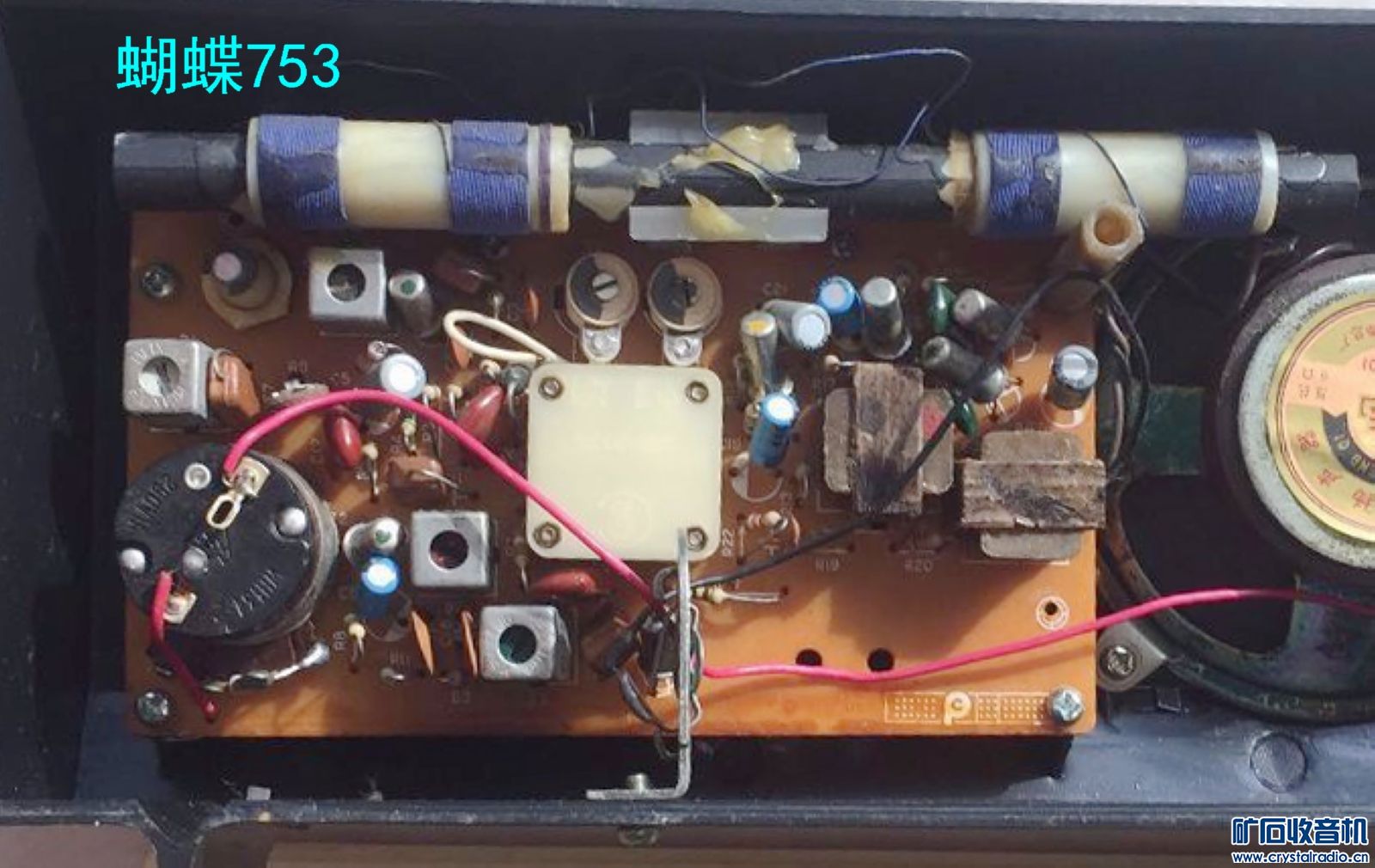

蝴蝶有几款收音机与红灯收音机雷同。

纳米电容

看起来差不多是一样的，您再仔细查查。

http://www.crystalradio.cn/forum ... ;extra=#pid24372133

万顷茫然

来了！！！还有这个http://www.crystalradio.cn/forum ... age%3D64&page=1

ldj7501

谢谢楼上各位老师，等下我再研究一下

求知无足

我记得我好像是以前组装过753的硅管机。

海洋DZ

求知无足 发表于 2023-12-15 19:06
我记得我好像是以前组装过753的硅管机。

一直没有发现一份硅管753收音机的清晰图纸。

axiaofeng

差不多吧，红灯753也是这个外壳，可能里面也是一样的

axiaofeng

差不多吧，红灯753也是这个外壳，可能里面也是一样的

冰岛

不论是蝴蝶还是其它品牌的753，只要外形基本跟红灯753相同的收音机，大多是公有制小厂在上海提供技术支持的情况下生产的，电路结构基本与红灯753一致，但晶体管等电子元件性能跟红灯753不是同一个档次。红灯753的前级可调偏置存在重大设计缺陷，那个半可调电阻最好用1k~3k的固定电阻代替，如果遇到某一级工作电流不对，那就再单独调整那一级的基极偏置。

求知无足

海洋DZ 发表于 2023-12-15 19:32
一直没有发现一份硅管753收音机的清晰图纸。

是我记错了，可能是757硅管机。

海洋DZ

求知无足 发表于 2023-12-16 07:54
是我记错了，可能是757硅管机。

753有前级硅管的机型，只是很少见到他的清晰的图纸。

13952016708

L北斗 发表于 2023-12-15 18:04
那么多收音机，就是感觉这款的外观最丑。

但恰恰是80年代产量最高的，甚至说就是产品策划的一个经典成功案例也不为过。我胡乱分析：这和时代的审美有关。还记得矿坛有一位上无二厂参与搞红灯753塑料模具的老师发帖回忆过这款经典的过程。 连他们自己当时私下都说像个小棺材。

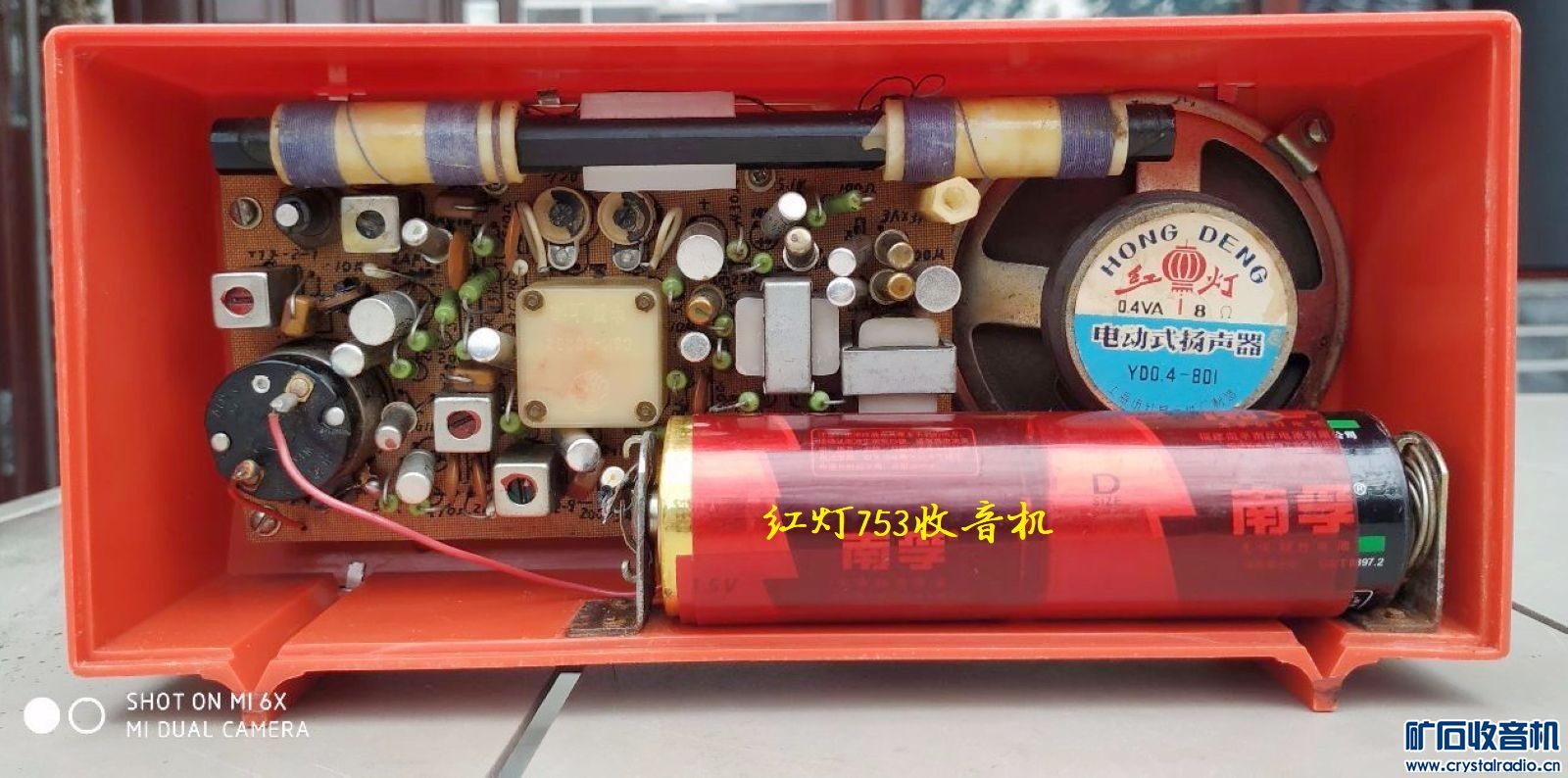

我想最大还是因为质量可靠、1号大电池，而且只要两节有关。之前基本是3节或4节电池，在那个物资紧张，手头不太宽裕的大环境下，这些消耗也是普通家庭需要考虑的。

海洋DZ

求知无足 发表于 2023-12-15 19:06
我记得我好像是以前组装过753的硅管机。

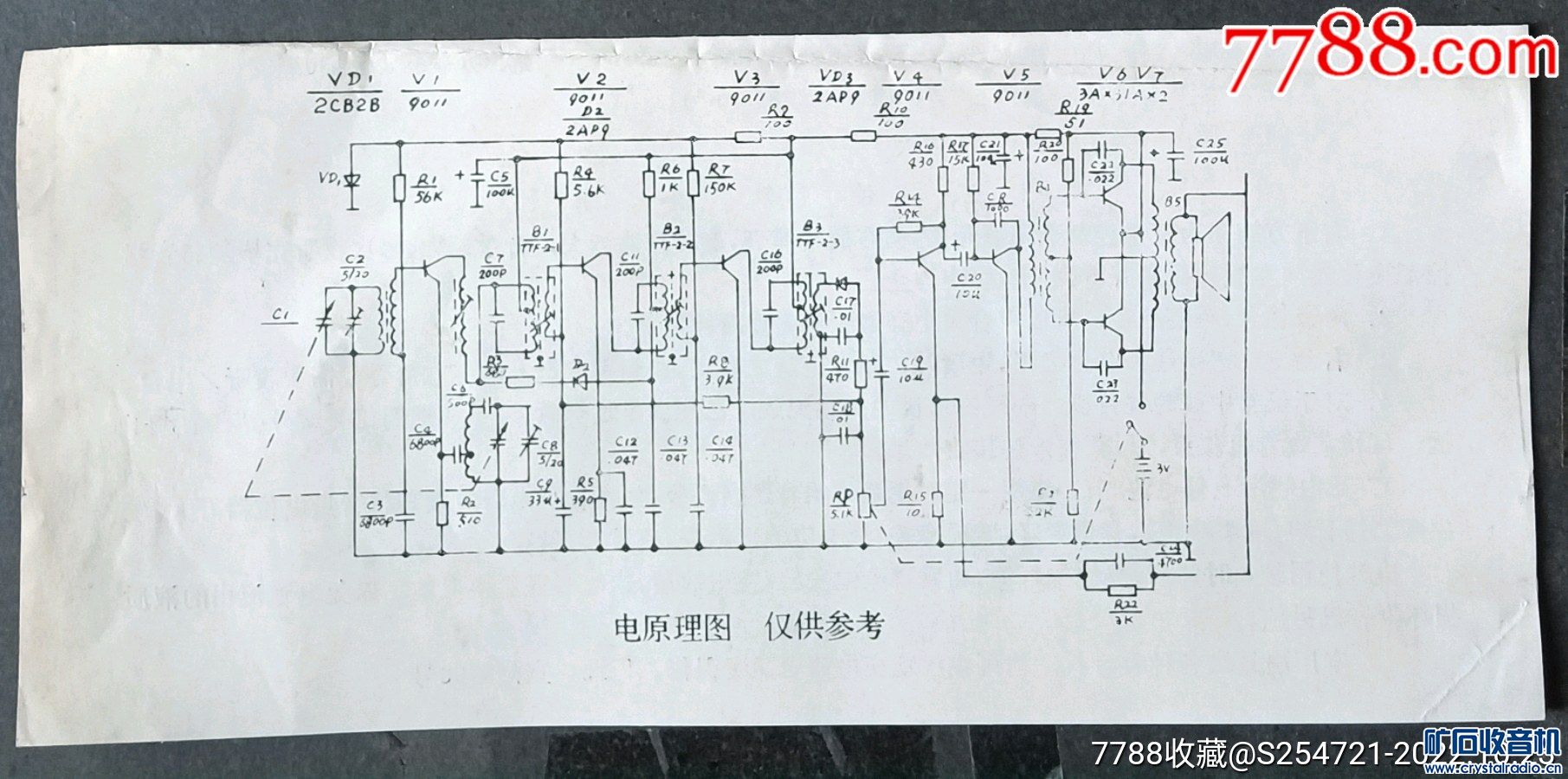

找到一份硅管红灯753收音机的电路图，相对清晰一点了
