世界上功率最大的电子管

立花泷

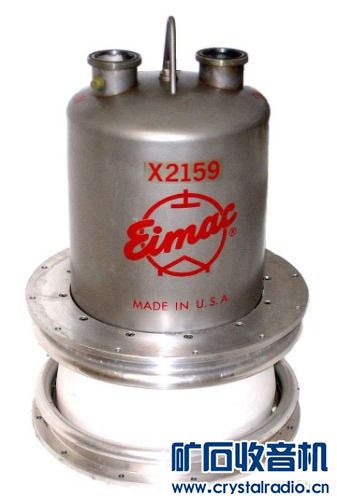

Eimac 制造的 1,500,000 瓦水冷四极管8974，8974 / X-2159是一种功率四极管，专为工业和广播应用中的兆瓦级功率而设计。是由金属和陶瓷制成的外部阳极管。它的总高度为 23.75 英寸（603 毫米），直径为 17.03 英寸（433 毫米），重 175 磅（79 千克）。它包含两个直接加热的钍钨灯丝，额定电压约为 16.3 伏，两个灯丝电流总计 1300 安培。阳极（板）设计用于耗散 1.5 MW。该管可在CW模式下用作C 类放大器，其中阳极电压为 22.5 kV DC 的单个管可提供30M、高达 2,158 kW 的射频功率。

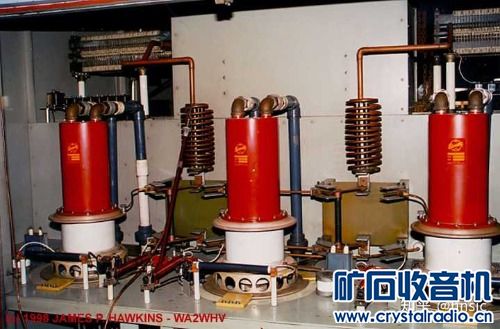

下图是美国海军无线电发射设施NSS
普通人能接触到最大的电子管，应该是电视机的显像管吧

八兆天空

自己接触最大的显像管是三菱95年生产的43英寸 4:3彩色显像管 显像管重130多斤  97年在高仕达的维修中心搞显像管修复  这个管子是内部严重跳火  当时换电子枪 昭和电工株式会社的电子枪 很成功  修这一个管挣了3000多  如果换显像管价格需要49600多 不含日本过来的运费

大清河

二十多吋就是世界最大电子管？见过比我身高还高的电子管水冷的。

八兆天空

jkyds2011 发表于 2023-11-26 22:11
以前听闻过，以为是天方夜谭，没想到还真能换，能请老师科普一下吗？

显像管 管脚的抽气嘴套上割刀和气管  割下细纹后缓慢充入保护气 防止过快充气导致荧光粉涂层脱落  然后用切割枪 套在电子枪 电极接线附近切割这样就可以取下电子枪  用新电子枪 涂抹混合式导电胶 粘在原先的高压电极上  然后推入电子枪 用乙炔切割台融化电子枪的玻璃和管径的玻璃 在真空嘴涂抹真空吸气剂  最后抽真空 之后加热尾部用玻璃前者夹住（碎）吸气剂封口即可 等待玻璃降温后 再过1小时就可以测试了

只要显像管屏幕没有裂纹 颈部和屏锥留有2厘米长的玻璃和荧光粉没有大面积脱落的可以修复

立花泷

很难想象这东西的灯丝变压器有多大

八兆天空

立花泷 发表于 2023-11-26 21:29
很难想象这东西的灯丝变压器有多大

这种一般是采用无变压器方案

bxud

八兆天空 发表于 2023-11-26 21:54
自己接触最大的显像管是三菱95年生产的43英寸 4:3彩色显像管 显像管重130多斤  97年在高仕达的维修中心搞显 ...

显像管还可以换电子枪？孤陋寡闻了，愿闻其详。

jkyds2011

八兆天空 发表于 2023-11-26 21:54
自己接触最大的显像管是三菱95年生产的43英寸 4:3彩色显像管 显像管重130多斤  97年在高仕达的维修中心搞显 ...

以前听闻过，以为是天方夜谭，没想到还真能换，能请老师科普一下吗？

tvro

bxud 发表于 2023-11-26 22:02
显像管还可以换电子枪？孤陋寡闻了，愿闻其详。

旧的割掉。换个新的

一军

开眼了，谢谢楼主。我上小学在校小工厂见过修断丝灯泡的，是不是和修理电子管工艺有相似。

海峰

八兆天空 发表于 2023-11-26 21:54
自己接触最大的显像管是三菱95年生产的43英寸 4:3彩色显像管 显像管重130多斤  97年在高仕达的维修中心搞显 ...

显像管是三菱95年生产的43英寸 4:3彩色显像管。这个管子是内部严重跳火，当时换电子枪。 昭和电工株式会社的电子枪，很成功。


在电子管厂车间换的？

海峰

八兆天空 发表于 2023-11-26 22:38
显像管 管脚的抽气嘴套上割刀和气管  割下细纹后缓慢充入保护气 防止过快充气导致荧光粉涂层脱落  然后用 ...

玻璃前者

？

八兆天空

海峰 发表于 2023-11-26 23:31
显像管是三菱95年生产的43英寸 4:3彩色显像管。这个管子是内部严重跳火，当时换电子枪。 昭和电工株式 ...

当时我在高仕达的东北维修中心 上班 最开始修电视机和录像机 后来公司组织培训 搞显像管级别维修 在北京松下显像管厂学习了半年之后
公司从韩国运回来设备开展显像管维修业务  在一楼最里面 有个带运输车的通道  可以把显像管运到工作台上面维修
维修的设备其实主要是真空机和管颈切割台  如果不规范显像管内部过快充入空气 荧光粉就会整块脱落  基本报废

duke83

以前上班的单位用的电子管为 ˋˋ4CX20000，C 类工作输出为 30KW at VHF FM Band。
工作寿命约 10000 小时一年就得换一次管子，新品约 4000 美刀这是基本消费电费还不算。
老化旧品还可以送回原厂再制，就是切掉底部换新灯丝与内部电极，这样只要一半价钱但不保证每颗旧品都能再制。


现在都改用全晶体机了，用几十颗电晶体并联输出取代电子管与大体积的高电压电源。
虽然全机售价比较贵（约一倍）但电晶体寿命长（约十倍），又省电高效率所以电子管在这行业早就被淘汰了。

老兵电孑

不小。真不小。

fy0204

科普长见识了
