二极管阶梯滤波器最能体现模电的魅力，这种滤波器的性能“很差”，会产生大量的失真，但是在音乐制作上这恰恰成了优点。好用、简洁是这个电路给合成器爱好者的最深印象。

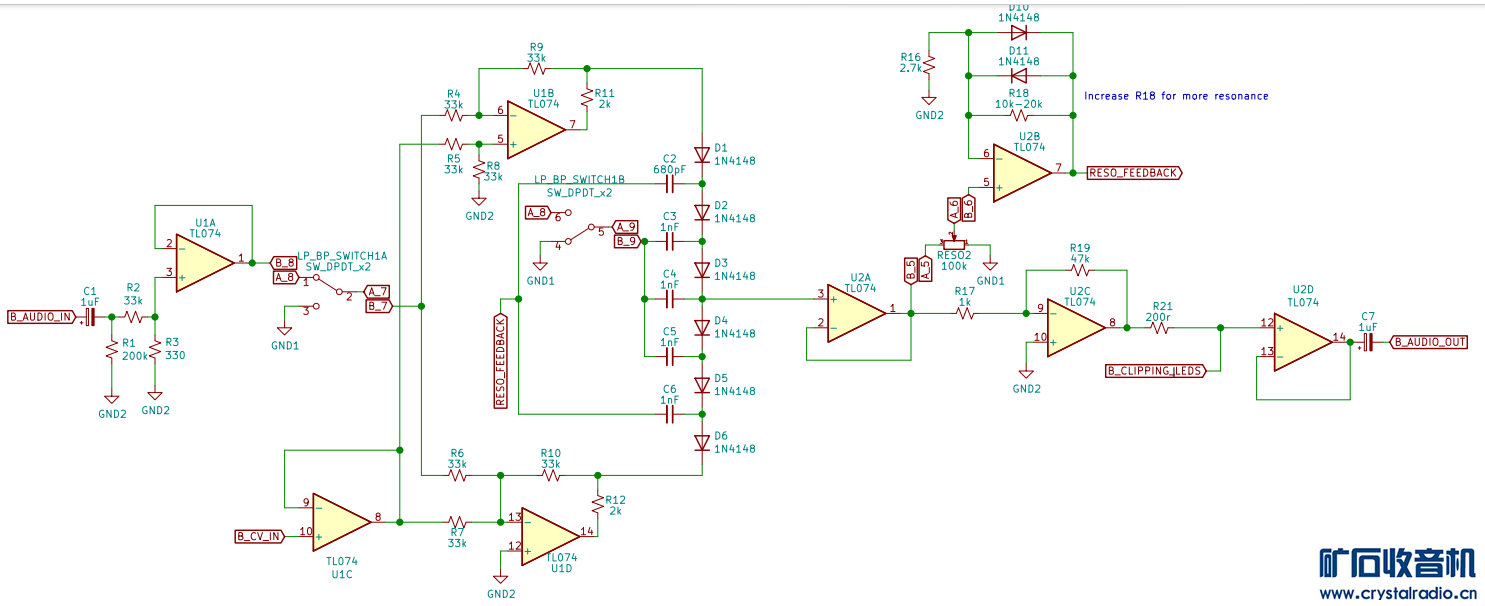

电路的工作原理是二极管的非线性电阻特性：二极管两端电压越大，电阻越小。因此二极管可以看作是一种压控电阻。但是问题是二极管只能在正半周导通，而且音频信号是变化的，如何让二极管保持恒定的偏置电压？作者巧妙地使用了两个运算放大器UIB与UID，一个产生X(t)+V，另一个产生X(t)-V，这样施加在二极管上的电压是2V，消除了音频信号的影响。
除此之外，作者使用运放将一部分信号回馈到电路中，这种操作会导致一部分频率的信号被放大，合成器中称之为“共鸣”。为了控制共鸣的幅度，作者添加两个二极管D10D11来限幅。
最后，作者使用两组LED来限幅，产生失真，进一步丰富了音色。
电路具体细节可以看我发的链接，里面有详细说明。 |
|
