请教一个关于变压器电压变换的问题

milamns

是这样的我开始想用tinySA频谱仪的信号发生器功能做信号源测试，但是因为它功率太小了最大只有0.2mw不太够用，我就想做一个小信号放大电路，因为我觉得tinySA输出是50Ω，我就想做了一个1:4的磁环阻抗变换输入到放大器，但是遇到一个奇怪的问题
我把tinySA输出接示波器显示幅度是200mv
我拿这个1:4的磁环变压器输入到示波器还是反而输入更低了不到200mv了，这是问题出在哪了？

whyljh3333

".......想做了一个1:4的磁环阻抗变换输入到放大器，但是遇到一个奇怪的问题"

应该是电感量太低导致，这个和频率相关...

2~3圈的导线，电阻0.几欧，失配了...

SPKBL

你的变压器损耗太大了，更何况tinysa输出功率本来就不大，而且既然是接放大电路，为什么不直接连后级放大？

milamns

SPKBL 发表于 2023-11-22 18:39
你的变压器损耗太大了，更何况tinysa输出功率本来就不大，而且既然是接放大电路，为什么不直接连后级放大？

这样啊，那请问变压器损耗大小跟什么有关，什么原因导致变压器损耗太大，我不直接接后级放大原因是我觉得高频信号应该阻抗匹配吧，不匹配就直接放大可以吗，tinySA输出阻抗不是50Ω吗

JHXC

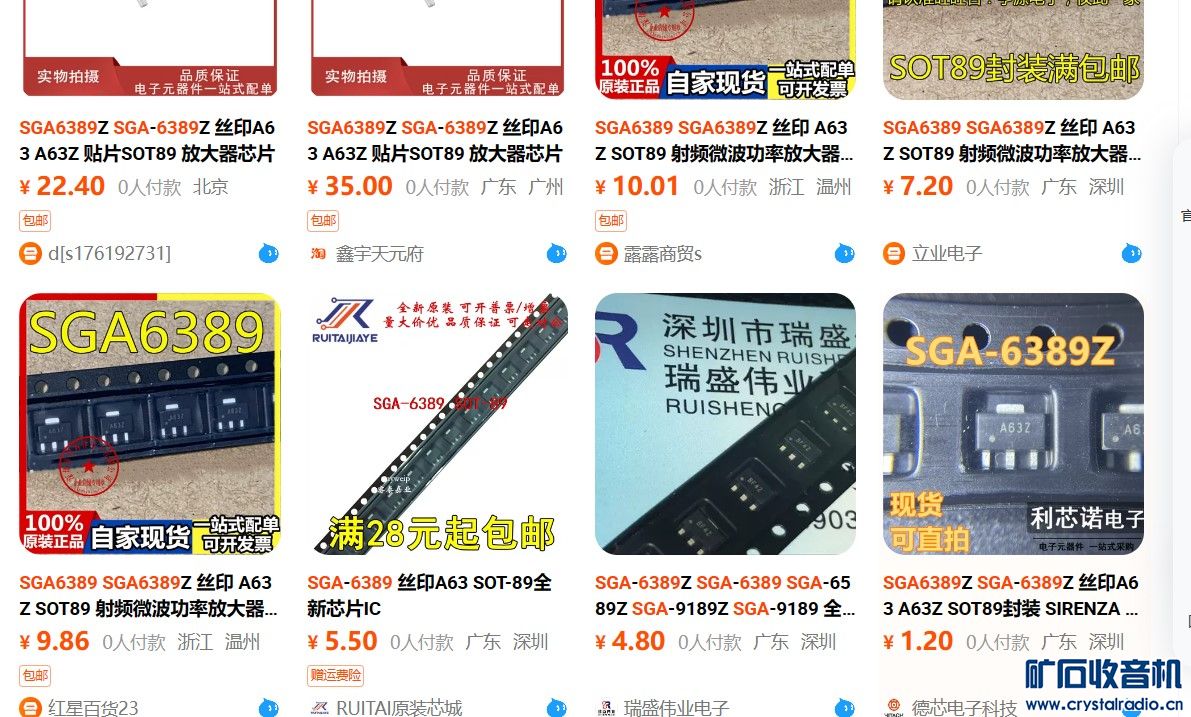

没有必要接变压器，许多宽带芯片就是50Ω-50Ω，你升高阻抗会失配，适得其反。使用微波中功率三极管或者宽带功率芯片，电容耦合就行，要照顾低端，耦合电容就要大一点。给一个参考芯片的资料参考，这种芯片很便宜。

milamns

JHXC 发表于 2023-11-22 19:18
没有必要接变压器，许多宽带芯片就是50Ω-50Ω，你升高阻抗会失配，适得其反。使用微波中功率三极管或者宽 ...

谢谢老师，我看过您自己仿制的设备技术很好，关于这个变压器我没有用什么宽带芯片放大，就是用一个9014甲类放大，那也不需要匹配吗

starxi

9014不能用的，三极管用3355或者BFG591，或者4楼老师说的宽带mmic最简单

JHXC

milamns 发表于 2023-11-22 19:28
谢谢老师，我看过您自己仿制的设备技术很好，关于这个变压器我没有用什么宽带芯片放大，就是用一个9014甲 ...

2SC9014，充其量能放大到十几MHZ吧，利用我介绍的芯片，10KHZ-350MHZ全部覆盖，电路也极其简单。

2SC9014，低噪声放大，特征频率才150MHZ，只适合10MHZ左右的小信号放大。

milamns

starxi 发表于 2023-11-22 19:44
9014不能用的，三极管用3355或者BFG591，或者4楼老师说的宽带mmic最简单

好的谢谢，可惜手头只有一大堆9014所以凑合学习实验用

milamns

JHXC 发表于 2023-11-22 19:49
2SC9014，充其量能放大到十几MHZ吧，利用我介绍的芯片，10KHZ-350MHZ全部覆盖，电路也极其简单。

2SC9 ...

谢谢您，明白了

longshort

milamns 发表于 2023-11-22 19:02
这样啊，那请问变压器损耗大小跟什么有关，什么原因导致变压器损耗太大，我不直接接后级放大原因是我觉 ...

跟頻率有關，損耗跟您的變換器特定頻率下的電感量太低有關係。

SPKBL

milamns 发表于 2023-11-22 20:09
好的谢谢，可惜手头只有一大堆9014所以凑合学习实验用

SBB5089，BGA2869，SGA6389…这么多的射频专用MMIC放大器直接用就行了。到了射频就不是什么一个单管9014能随随便便搞好的，有芯片用芯片，有模块用模块，不要给自己找麻烦，不然每次开发都等于自己重造车轮

代洪波

你的1比4宽带变压器的感抗，在信号源最低工作频率上，是不是大于4倍50欧姆以上。只有这样才会让信号源输出不被拉低太明显。
