再请教简单的问题

gongjiang · 发表于 2023-11-2 20:54:34

对我来说不简单，3DG201和9013管脚排列一样吗？

老胆LAODAN · 发表于 2023-11-2 20:59:41

用万用表直接测！

liwj113 · 发表于 2023-11-2 21:18:19

提示: 作者被禁止或删除内容自动屏蔽

gongjiang · 发表于 2023-11-2 21:30:35

用表侧，很容易确定基极，但C和E不会判断

radio988931 · 发表于 2023-11-2 21:42:52

找到基极后，用数字万用表二极管档位，分别测量基极和另外两个引脚，压降小的是集电极C，压降大的是发射极E。

海阔天空9 · 发表于 2023-11-2 21:43:45

提示: 作者被禁止或删除内容自动屏蔽

quiwu · 发表于 2023-11-2 22:35:45

gongjiang 发表于 2023-11-2 21:30
用表侧，很容易确定基极，但C和E不会判断

找到基极后，用指针万用表的正负极分别接另外两个极，用舌头或者食指沾点水，分别去沾连基极和另外两个极，给三极管施加偏置，电阻小的就是集电极。

sgeli_sh · 发表于 2023-11-2 22:55:18

掌握用万用表测晶体管方法一切都简单。

gongjiang · 发表于 2023-11-3 08:40:24

谢谢指教，我试一下

mov99 · 发表于 2023-11-3 09:13:28

小功率三极管E->C反压低，
可以用工作电压较高，有x10K电阻档的指针表判断另两极，比如，MF-47型
找到基极后测另两极，对于NPN管，阻值小的一次，黑表笔接触的是发射极E

乙猪 · 发表于 2023-11-3 09:21:20

去某宝搜索LCR，几十块钱的事。

lwormsj · 发表于 2023-11-3 09:26:33

管脚对自己，管子平面朝上，从左到右，3DG201 都是 e、b、c, 9013 大部分都是 e、b、c，也有 e，c，b排列的。用万用表测PN结可以很快判断出来。

海峰 · 发表于 2023-11-3 15:34:26

很困惑，引脚排列一样不一样，只要接入电路板时不插错就行，不用管它。

gongjiang · 发表于 2023-11-6 13:45:36

不知道顺序，会插错的

tl50znz · 发表于 2023-11-6 14:13:38

gongjiang 发表于 2023-11-6 13:45
不知道顺序，会插错的

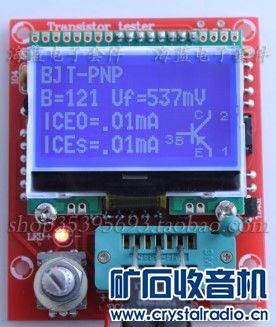

几十元钱买个这玩艺，小管子都能搞定。
