欧博 Linear25 耳放测试-机器及电路图

ssffzz1

近日入手了一台欧博和韵Linear25耳放。据说是欧博的低端产品，不过毕竟是大厂，用料虽然不发烧，但是做工还是很严谨的，该套管了套管，该屏蔽的屏蔽，焊点也光滑圆润。

机器采用电源和主机分体的结构，电源里面就一个环形变压器，然后桥式整流块。没有滤波电容，滤波电容都在主机侧。

一、外观如下:

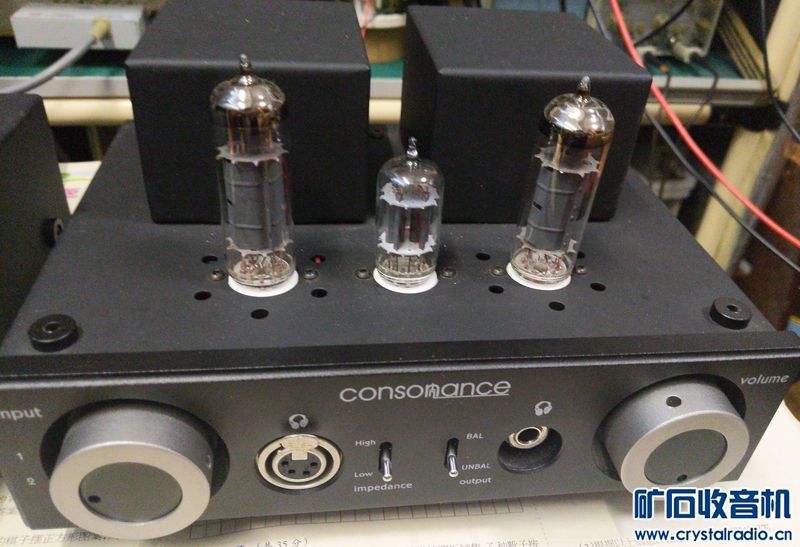

去掉罩子的样子。







我买到的时候，原包装和说明书都还在。

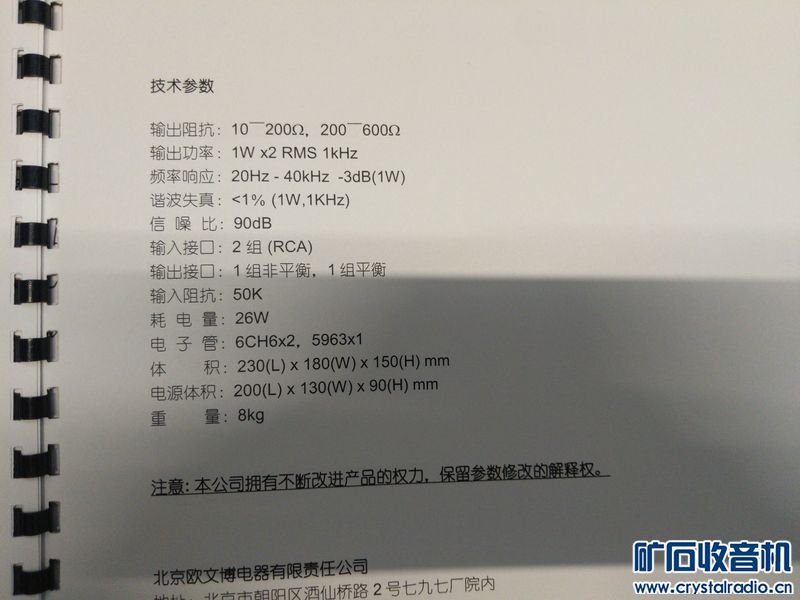

说明书里面对主参数的描述。不过实际用的管子是 5963一只，EL84两只。也就是6CH6换成EL84了。

二、电路图

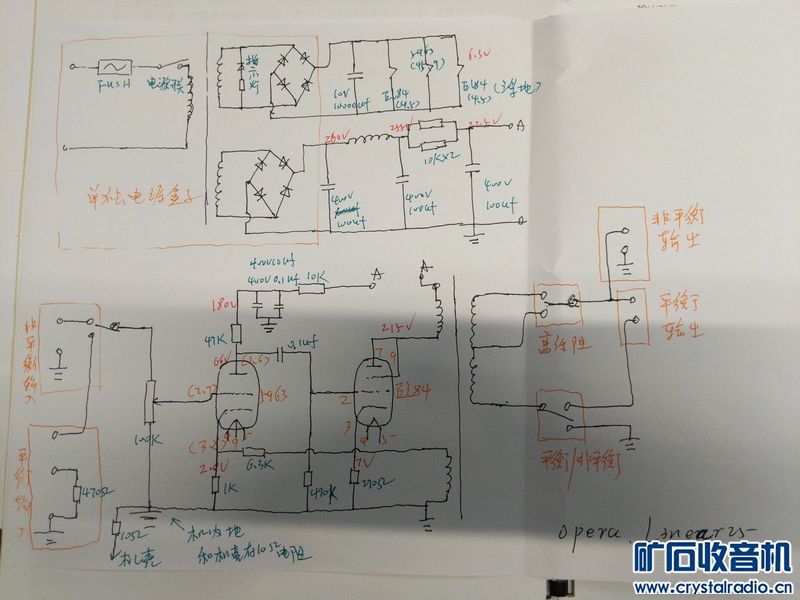

我自己照着实物抄的操作。手抖，字丑，没办法。我用电脑比划了半天，不会画。
里面的电压都是实测的数值。

黑色：电路图
绿色：原件参数
黄色：实测电压，电子管管脚，模块。

ssffzz1

这个机器标称输出功率有1W，分高阻输出和低阻输出，并且有平衡和非平衡可选。用于适配不同的耳机。

这里是测试低阻输出，和高阻输出情况下的输出内阻。


思路：
1、将放大器看做一个交流电压源串联一个内阻，电压源的电压不知，内阻不知。
2、外部接入一个100欧的电阻，测量电阻两端的压降。
3、外部改接一个50欧的电阻，测量电阻两端的压降。

假设电压源开路电压为u，内阻为r。那么有2个方程。（我记不住简易公式，我用本办法，解方程用PYTHON即可，不怕复杂。记得有个坛友问过这个事情，在这里我把计算的草纸贴上来了，不要笑话）



这张纸上的黑色部分，解开这2个方程中的r就是内阻。在低阻状态内阻是19.2欧，开路电压是6.3V。这是外加了反馈以后的了，不代表变压器变比。其实这个机器到处都是反馈，反馈量很大的。


红色部分就是高阻输出状态的内阻，是161欧，开路电压是19伏。

这样怎么算都达不到1W，假设阻抗匹配的最佳状态，计算如下：
>>> (6.3/2)**2/19.2
0.516796875

>>> (19/2)**2/161
0.5605590062111802
>>>

我输入的信号是1V（RMS），信号再大就削顶了。当然不计失真的话1W是能达到的，但是有什么意义呢。我觉着这里应该标0.5W就可以了，0.5W推耳机很好了。
