求黑白电视机电路图集电子版。谢谢。

newstudent · 发表于 2023-10-14 00:28:15

尝试在各种渠道搜索均一无所获，求一本电路图集电子版，用于修理手头的东芝黑白电视机。
谢谢。

补充内容 (2023-10-14 10:26):
东芝12L151Z黑白电视机

sunbinkun · 发表于 2023-10-14 09:44:56

提示: 作者被禁止或删除内容自动屏蔽

newstudent · 发表于 2023-10-14 09:55:09

sunbinkun 发表于 2023-10-14 09:44
彩色机好找，黑白机的少见

不用原机型的图，目测跟其他黑白电视机差距不大，看似不是很诡异的电路，参考其他型号的应该也能修。

hbxftpd · 发表于 2023-10-14 10:21:50

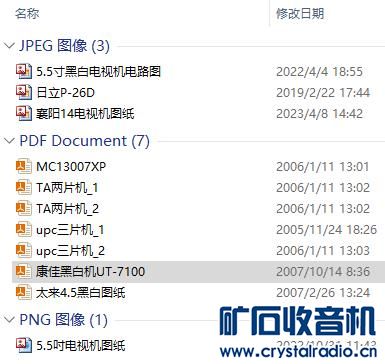

MC13007XP.pdf (158.04 KB, 下载次数: 164)

TA两片机_1.pdf (165.67 KB, 下载次数: 158)

TA两片机_2.pdf (143.38 KB, 下载次数: 162)

upc三片机_1.pdf (216.1 KB, 下载次数: 163)

upc三片机_2.pdf (138.88 KB, 下载次数: 142)

康佳黑白机UT-7100.pdf (291.94 KB, 下载次数: 180)

太来4.5黑白图纸.pdf (285.41 KB, 下载次数: 130)

newstudent · 发表于 2023-10-14 10:28:01

hbxftpd 发表于 2023-10-14 10:21

已全部保存，感谢分享。

无悔君 · 发表于 2023-10-14 10:38:07

电子版的没有！找到几本黑白电视机电路图集，但没有东芝的。

newstudent · 发表于 2023-10-14 10:53:14

无悔君发表于 2023-10-14 10:38
电子版的没有！找到几本黑白电视机电路图集，但没有东芝的。

已经有电源图了，先把直流低压搞出来再说。
楼上朋友提供的图中第一幅好像跟我的机子类似。

熊光辉 · 发表于 2023-10-22 15:18:26

感觉电视机有图比收音机好修
