转发：为什么外差式收音机本振频率多是高一个中频
为什么常见的外差式收音机本振频率多是高一个中频，很少是本振低一个中频？
从理论上讲本振频率低一个中频也是可以的，而且效果也是一样。

但在实用时就会有问题，我们举例说明：
假设中频为465k，本振高465k，接收频率535-1650k的话
则振荡频率1000-2115k，本振频率变化范围约2115/1000=2.1

同样中频为465k，本振低465k，接收频率535-1650k的话
则振荡频率70-1185k，本振变化范围约1185/70=16.9

看出问题了吗？
低本振频率70-1185k，作一个70k的振荡线圈，电感要比1000k的大许多，材料更多、体积更大。本振频率变化范围也大很多，这就需要可变电容变化范围大很多。根据公式计算，可变电容变化范围是频率变化范围的平方。如本振变化范围是16.9，则可变电容变化范围就要289以上。制作本振频率70-1185k的振荡器，可变电容要10-300p，而高本振频率的可变电容只要10-60p。相比之下低本振收音机制作成本要高很多，所以绝大多数商品收音机不采用低本振设计。

但超短波情况又有所不同
假设中频为10.7m，接收频率88-108m，本振高10.7m的话
则振荡频率98.7m-118.7m，本振变化范围约118.7/98.7=1.2

中频为10.7m，本振低10.7m，接收频率88-108m的话
则振荡频率77.3-97.3m，本振变化范围约97.3/77.3=1.26

这样比较高本振和低本振相差不大，考虑频率低对元件要求也低些，所以早期国内外有一些低本振的调频收音机。

两头田

好像记得有本老书里面提过，高中频的叫外差式，低中频的叫内差式，所谓内差式好像早期的收音机用的多，那本书叫《实用无线电读本》，应该是解放前的书，里面基本上讲的是无线电发射类，也有收音机，甚至里面还提到了调频和晶体管了，还有汽油机发电机的维修

asd0109

学习了！

另外请教各位老师，哪里有最简单的超外差收音机电路图？

整明白了单管机现在想学学超外差了。

Jambalaya

这作者也是稀里糊涂。

w6955

高本振中频干扰应该少于低本振中频系统。

radio988931

Jambalaya 发表于 2023-10-11 11:38
这作者也是稀里糊涂。

稀里糊涂的作者

bumk

两头田 发表于 2023-10-11 14:47
好像记得有本老书里面提过，高中频的叫外差式，低中频的叫内差式，所谓内差式好像早期的收音机用的多，那本 ...

说明那本老书质量堪忧，哪来什“内差”，不过是看着外差（heterodyne）这个词的汉语翻译望文生义。
本来最初的汉语翻译者是理解了原理的，想表达：“用来自外部的另一个新频率，所驱动出的差异”的意思，缩成“外差”，结果被理解成频率高低了，让人哭笑不得。

卧云听风

讲解的非常到位

yang.fujiang

低一个465的化，本振会经过465自激

ywmxyz

两头田 发表于 2023-10-11 14:47
好像记得有本老书里面提过，高中频的叫外差式，低中频的叫内差式，所谓内差式好像早期的收音机用的多，那本 ...

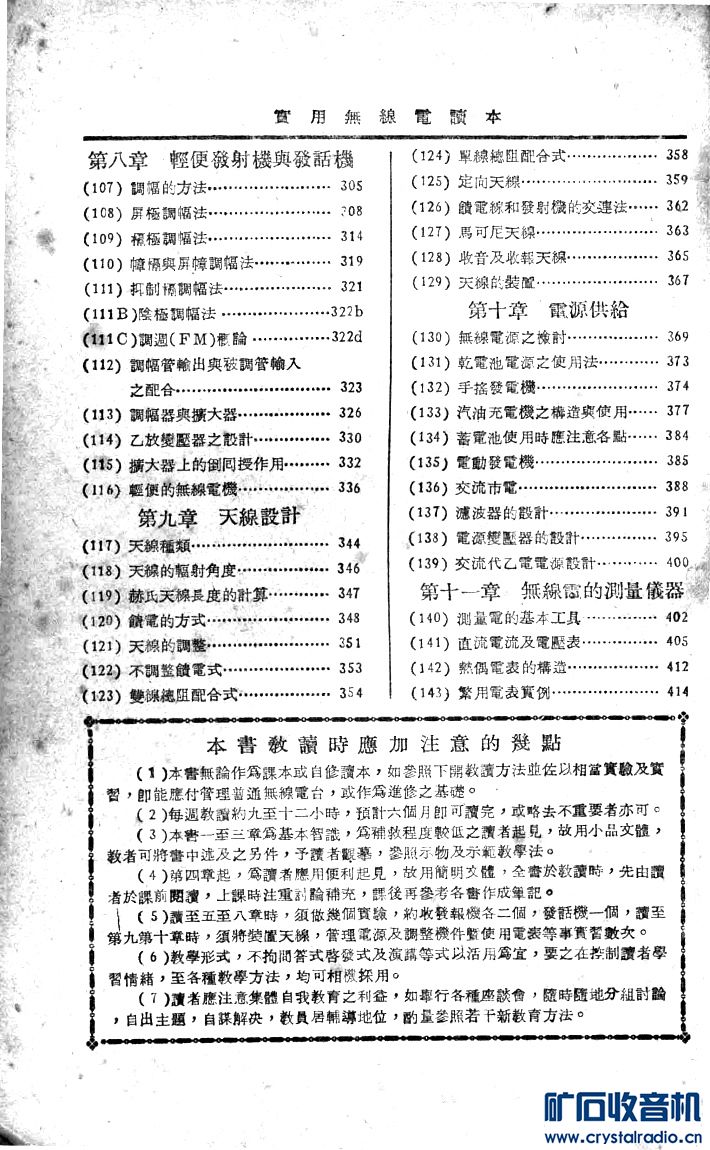

《实用无线电读本》作者:潘人庸著；蔡寿祺校阅 页数:420 出版社:新华无线电社 出版日期:1939.09

两头田

ywmxyz 发表于 2023-10-13 01:12
《实用无线电读本》作者:潘人庸著；蔡寿祺校阅 页数:420 出版社:新华无线电社 出版日期:1939.09

是这本书，我给朋友拿走了，然后就没有然后了。这本书不错的，里面什么都涉及了。

日月老人

ywmxyz 发表于 2023-10-13 01:12
《实用无线电读本》作者:潘人庸著；蔡寿祺校阅 页数:420 出版社:新华无线电社 出版日期:1939.09

这本书我没有，但有 潘人庸先生著的《实用无线电讲话》好像不是你说的《实用无线电读本》，能不能将你的《实用无线电读本》发我一份我的邮箱：sz-cxm@126.com，谢谢

万顷茫然

asd0109 发表于 2023-10-11 10:43
学习了！

另外请教各位老师，哪里有最简单的超外差收音机电路图？

看这两个，下面为锗管机，上面是硅管的，用9018也行。
两级中放，典型电路，灵敏度很可以。

asd0109

万顷茫然 发表于 2023-10-13 21:46
看这两个，下面为锗管机，上面是硅管的，用9018也行。
两级中放，典型电路，灵敏度很可以。

感谢老师帮助！收藏了。


看着这么多管，感觉太难了。。。。超差有没有少点管子的？

万顷茫然

asd0109 发表于 2023-10-14 19:00
感谢老师帮助！收藏了。

超外差的，就这么复杂。要是管子想少，只能换低放部分。
