说说大学实验调lc振荡器的经历

Aline744

楼主20界的学生，去年刚做高频实验。高频这个课实验一共四个，第二个就是调LC振荡器。
我们用的那个振荡器是电容反馈的，用过这个电路的朋友们都知道这个电路特别不好起振。当时我们是按照学号计算频率，计算出来结果比较低的同学就很幸运，因为低频容易起振，而算出5M甚至6M的就得鼓捣半天。楼主的频率是2.4M，加上我又对电路比较熟悉，调了几下就出来了。而好多同学不熟悉电路连工作点都不会调。
现在想想其实完全可以用双管振荡器来做实验，双管振荡器更稳定也更好起振。我们那个电路模块用的色环电感损耗大，换成中周会不会好一些。
我翻翻相册看看能不能找到当年的图片了。

Aline744

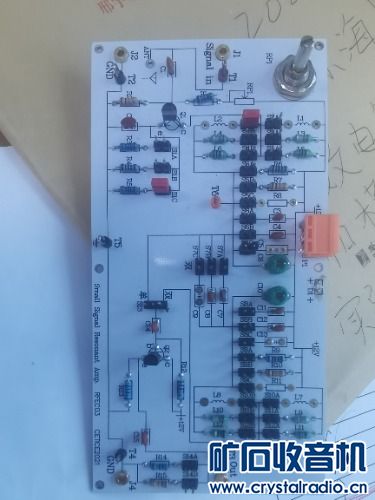

这个是选频放大器

Aline744

选频放大器

66718

现在学模电的，很少了吧？
当年我读书的学校，现在这些专业都取消了。

protel99se

学生主要是没有经验，多训练下就好了。  电容三点式也算是经典。

bumk

66718 发表于 2023-9-22 12:35
现在学模电的，很少了吧？
当年我读书的学校，现在这些专业都取消了。

别的不知道，网络工程的基础课《电路与电子学》
上：电路原理
        主要是KVL、KCL，数学表达（比如引入矢量、复数，重新表述交流信号等），阻容感元件的阻抗表述，电路响应、瞬态分析等。
下：模拟电路
        主要是PN结特性、单、双极晶体管；求解放大电路，[乘除加减、对数积分等]的电路形式，差动放大，极点，负/反馈，通频带，滤波器等。

基础课不可能取消。

分立元件

现在工具发达，直接用软件计算，LC震荡电路弄多了，试验的时候大概就会知道数值

66718

bumk 发表于 2023-9-22 14:36
别的不知道，网络工程的基础课《电路与电子学》
上：电路原理
        主要是KVL、KCL，数学表达（比如引 ...

哦！是的，现在网络工程，计算机专业，还是很热门的，我以为你们主要以脉冲数字电路为主要的基础，模拟电路只会一笔带过。

Aline744

66718 发表于 2023-9-22 12:35
现在学模电的，很少了吧？
当年我读书的学校，现在这些专业都取消了。

我们学三门，模电数电高频

bs170

手工调，调到海枯石烂去

拆个电阻，接个电源就要忙个几分钟，再加开关忘开，接触不好，什么乱七八糟的事都有

吴大光明

高频电子电路最核心的电路就是振荡器，即，变压器耦合反馈式、电感三点式、电容三点式、RC振荡器、晶体振荡器。特别是正弦波振荡器，应用最为广泛，音视频信号的运载工具(电磁波）。要学好该门课程，首先要学好数学知识，因为其很多的公式都需要用数学知识去推导，尤其是向量复数。
